Пристрій для відлякування біологічних об’єктів, в тому числі гризунів

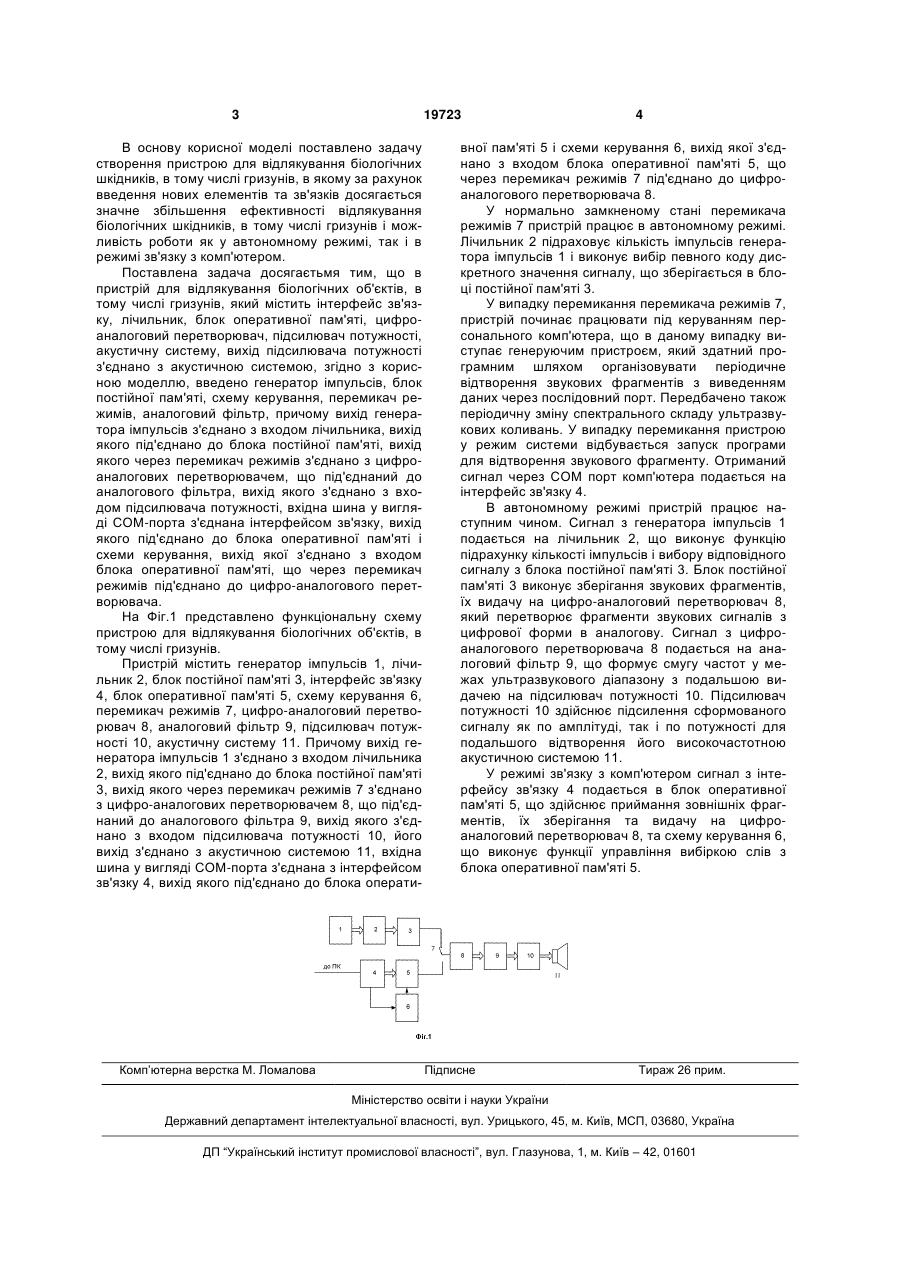

Пристрій для відлякування біологічних об'єктів, в тому числі гризунів, що містить інтерфейс зв'язку, лічильник, блок оперативної пам'яті, цифро-аналоговий перетворювач, підсилювач потужності, акустичну систему, вихід підсилювача потужності з'єднаний з акустичною системою, який 3 19723 В основу корисної моделі поставлено задачу створення пристрою для відлякування біологічних шкідників, в тому числі гризунів, в якому за рахунок введення нових елементів та зв'язків досягається значне збільшення ефективності відлякування біологічних шкідників, в тому числі гризунів і можливість роботи як у автономному режимі, так і в режимі зв'язку з комп'ютером. Поставлена задача досягаєтьмя тим, що в пристрій для відлякування біологічних об'єктів, в тому числі гризунів, який містить інтерфейс зв'язку, лічильник, блок оперативної пам'яті, цифроаналоговий перетворювач, підсилювач потужності, акустичну систему, вихід підсилювача потужності з'єднано з акустичною системою, згідно з корисною моделлю, введено генератор імпульсів, блок постійної пам'яті, схему керування, перемикач режимів, аналоговий фільтр, причому вихід генератора імпульсів з'єднано з входом лічильника, вихід якого під'єднано до блока постійної пам'яті, вихід якого через перемикач режимів з'єднано з цифроаналогових перетворювачем, що під'єднаний до аналогового фільтра, вихід якого з'єднано з входом підсилювача потужності, вхідна шина у вигляді СОМ-порта з'єднана інтерфейсом зв'язку, вихід якого під'єднано до блока оперативної пам'яті і схеми керування, вихід якої з'єднано з входом блока оперативної пам'яті, що через перемикач режимів під'єднано до цифро-аналогового перетворювача. На Фіг.1 представлено функціональну схему пристрою для відлякування біологічних об'єктів, в тому числі гризунів. Пристрій містить генератор імпульсів 1, лічильник 2, блок постійної пам'яті 3, інтерфейс зв'язку 4, блок оперативної пам'яті 5, схему керування 6, перемикач режимів 7, цифро-аналоговий перетворювач 8, аналоговий фільтр 9, підсилювач потужності 10, акустичну систему 11. Причому вихід генератора імпульсів 1 з'єднано з входом лічильника 2, вихід якого під'єднано до блока постійної пам'яті 3, вихід якого через перемикач режимів 7 з'єднано з цифро-аналогових перетворювачем 8, що під'єднаний до аналогового фільтра 9, вихід якого з'єднано з входом підсилювача потужності 10, його вихід з'єднано з акустичною системою 11, вхідна шина у вигляді СОМ-порта з'єднана з інтерфейсом зв'язку 4, вихід якого під'єднано до блока операти Комп’ютерна верстка М. Ломалова 4 вної пам'яті 5 і схеми керування 6, вихід якої з'єднано з входом блока оперативної пам'яті 5, що через перемикач режимів 7 під'єднано до цифроаналогового перетворювача 8. У нормально замкненому стані перемикача режимів 7 пристрій працює в автономному режимі. Лічильник 2 підраховує кількість імпульсів генератора імпульсів 1 і виконує вибір певного коду дискретного значення сигналу, що зберігається в блоці постійної пам'яті 3. У випадку перемикання перемикача режимів 7, пристрій починає працювати під керуванням персонального комп'ютера, що в даному випадку виступає генеруючим пристроєм, який здатний програмним шляхом організовувати періодичне відтворення звукових фрагментів з виведенням даних через послідовний порт. Передбачено також періодичну зміну спектрального складу ультразвукових коливань. У випадку перемикання пристрою у режим системи відбувається запуск програми для відтворення звукового фрагменту. Отриманий сигнал через СОМ порт комп'ютера подається на інтерфейс зв'язку 4. В автономному режимі пристрій працює наступним чином. Сигнал з генератора імпульсів 1 подається на лічильник 2, що виконує функцію підрахунку кількості імпульсів і вибору відповідного сигналу з блока постійної пам'яті 3. Блок постійної пам'яті 3 виконує зберігання звукових фрагментів, їх видачу на цифро-аналоговий перетворювач 8, який перетворює фрагменти звукових сигналів з цифрової форми в аналогову. Сигнал з цифроаналогового перетворювача 8 подається на аналоговий фільтр 9, що формує смугу частот у межах ультразвукового діапазону з подальшою видачею на підсилювач потужності 10. Підсилювач потужності 10 здійснює підсилення сформованого сигналу як по амплітуді, так і по потужності для подальшого відтворення його високочастотною акустичною системою 11. У режимі зв'язку з комп'ютером сигнал з інтерфейсу зв'язку 4 подається в блок оперативної пам'яті 5, що здійснює приймання зовнішніх фрагментів, їх зберігання та видачу на цифроаналоговий перетворювач 8, та схему керування 6, що виконує функції управління вибіркою слів з блока оперативної пам'яті 5. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
