Пристрій для відбору проб рідини

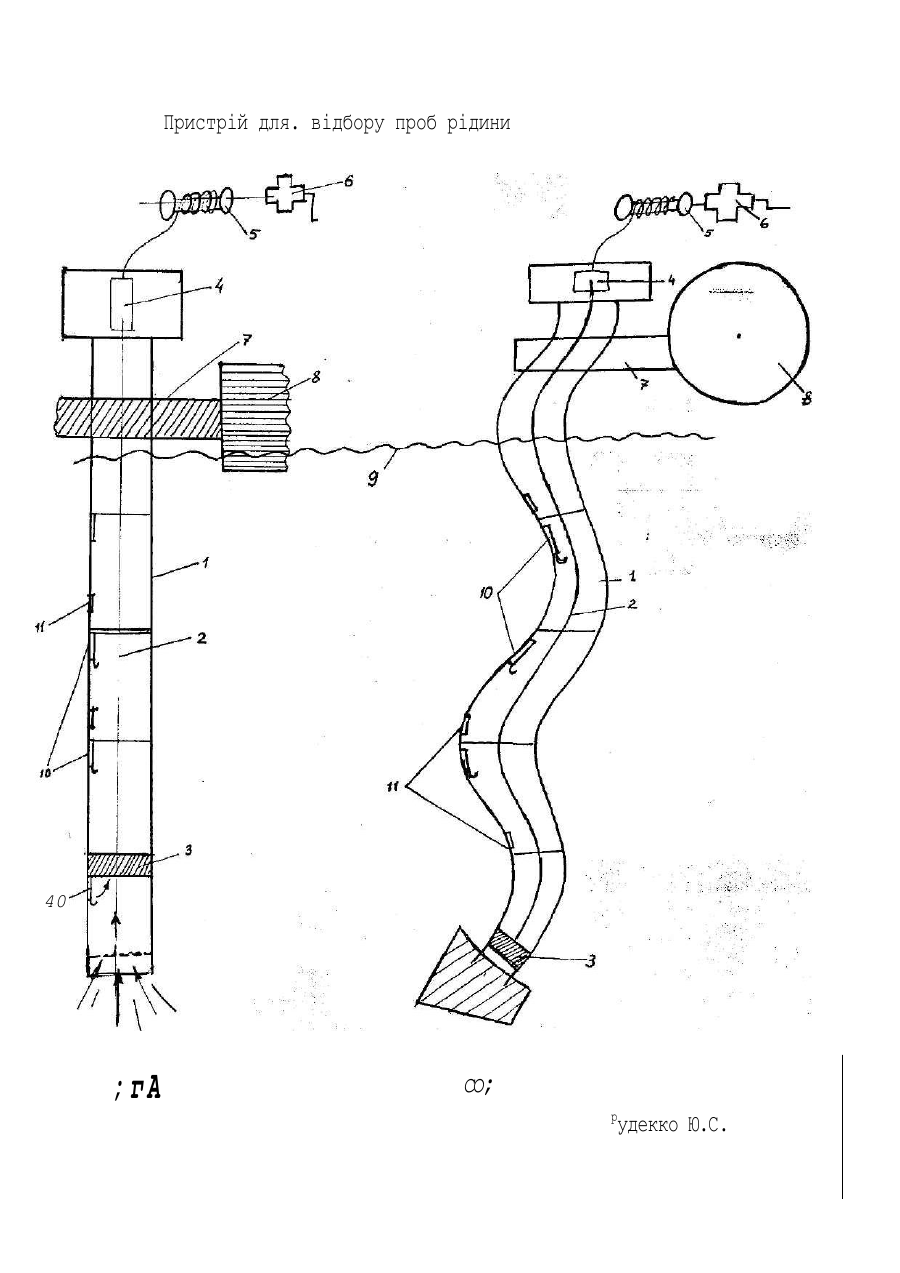

між6 Пристрій для відбору проб рідини Винахід відноситься до розділу комунальної гігієни і охорони навколишнього середовища, зокрема до пристроїв для відбору проб рідини. для відбору проб рідини з шшбини відомш батометр /і/, що складається зі скляної ємкості з грузом під дном, котрий руками опускається на глибину. Найбільш близьким до пропонованого є пристрій для відбору проб рідини /2/, що містить корпус з кришкою, пробовідборний блок, вміщуючий рівновеликі ребра для відкривання яробовідборних сосудів, впускні патрубки та годинниковий механізм. Однак, вказані вище пристрої даюгь можливість відбирати тільки Окремі проби рідини. В основу винаходу поставлена задача розробки пристрою для відбору проб рідини з різних глибин у вигляді змності , що складається з необхідної кількості секцій, в якій на тросі, прикріпленому до обертаючогося елементу-котушки, рухається поршень, здійснюючий у ємкості негативний тиск, що дозволяє поліпшити контроль за станом водного середовища. Поставлена задача вирішується тим, що пробовідбірна ємкість розділена по довжині на секції, відокремлені одна від одної герметичними прокладками, а по осі її розташований поршень з тросом з можливістю переміщення його вздовж змкості, яка може бути у вигляді гнучкого їішангу, розділеного по довжині герметичними перегородками, в середині якої розташований гнучкий трос з поршнем . Ємкість може бути виконана у вигляді окремих:, прикріШІШЧУГАСЯ одна до скної секцій з мочл^зістю компактного зберігання в неробочому стані. ПРИСТРІЙ СКЗДцЭЗТЬСЯ ЗІ СЛІДУЮЧИХ ВУЗЛІВ /фІГ. Z; ф\£2'/' В ємкості т, що складається з необхідної кількості секцій, нз тросі 2 розміщений поршень з. Трос через герметичну прокладку 4 закріплений на котушці 5* з'єдненій з двигуном б- якість за допомогою крепікно-го оснащення у прикріплена до плаваючого засо'бу 8» що знаходиться на поверхні ріділнк 9. /ФігА) ЗаяБляємий пристрій працює слідуючим чином: ємкість т, необхідної довьини та діаметру, складена з секцій, опускееться у влоранік точці водоймища, в хій по тросу 2 рухається поршень з- ТГос через герметичну прокладку 4 за допомогою двигуна б намотуетьоь на котуь. 'ку 5. Час намотування розраховують відповідно висоти підйому поршня. Пристрій за допомогою крепіжного пристосування 7 закріплено на шіавбазі 8» що знаходиться над поверхнею рідини 9* тому його можливо перемістити в любе місце водойшща. На фіг.2 доказаний варіант, коли ємкість виконана у вигляді гнучкого шлангу, який у неробочому стані намотується на барабан, що забезпечує компактність його зберігання та транспортування. При піднятті поршня у ншшій частині секції створюється негативний тиск, завдяки якому відкривається мембрана ц у стінці секції і остання заповнюється відбираємою рідиною, після цього поршень рухається вгору і закриває рухому герметичну перегородку м секціями Ю- Б той же час при нормалізації тиску рідини у секції мембрана ц автоматично закриває отвір у стінці , в наслідок чого секція герметизується і в ній знаходиться ізольована відібрана проба рідини, послідовність операції повторюється при відборі наступної ЩООІЇ рідіш.і і т.д. Ди необхідної для дослідження кільсосіч Після відбору проб ємкість видається яг поверхню . HJ_>J порівнянні з п^ототдпоы пропоь^^ллГ: иристрій дозволяє значно покращити контроль зз станом водного середов 771503 _ ^ Пристрій для. відбору проб рідини 40 ;гА со; р удекко Ю.С.
