Пристрій для відбору проб рідини

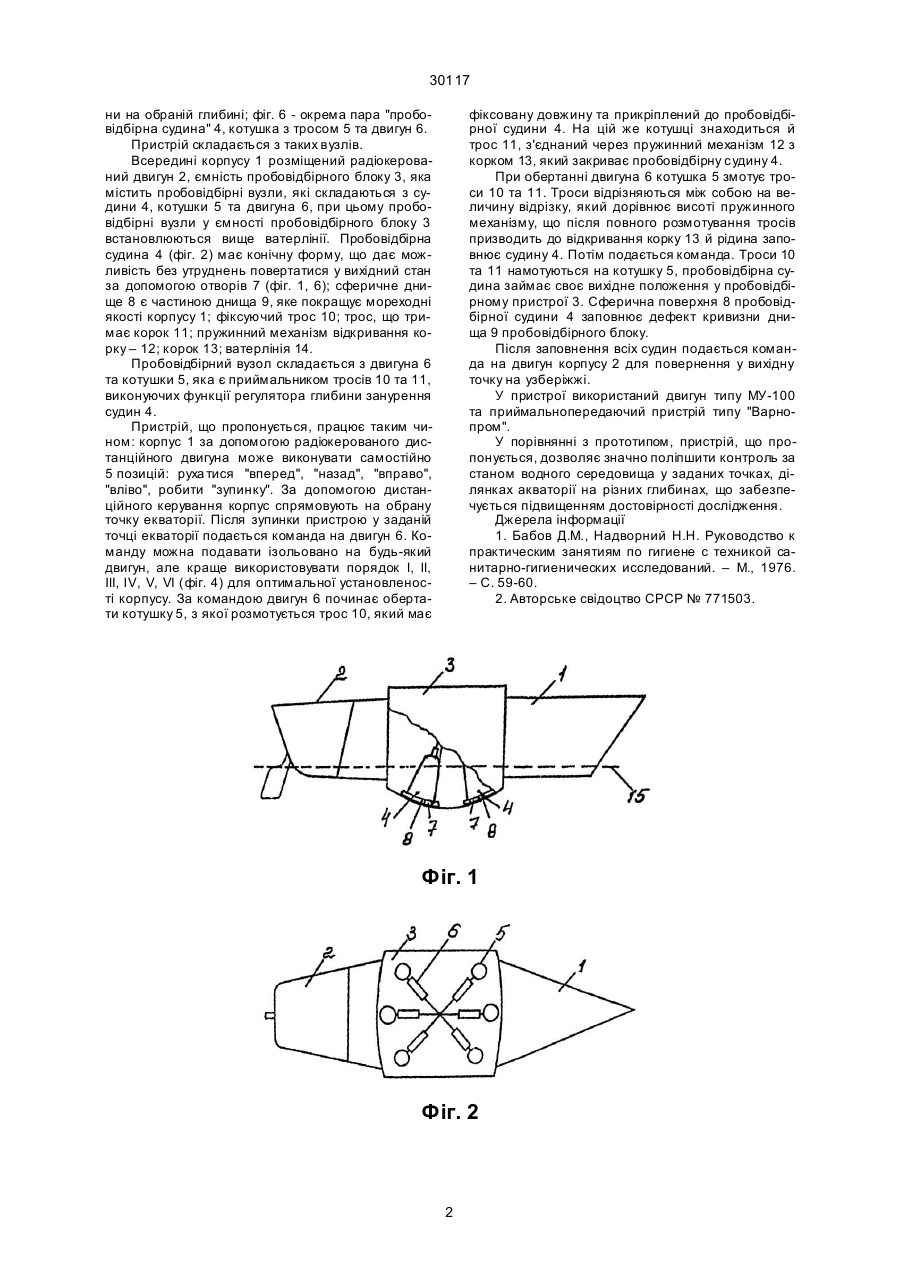

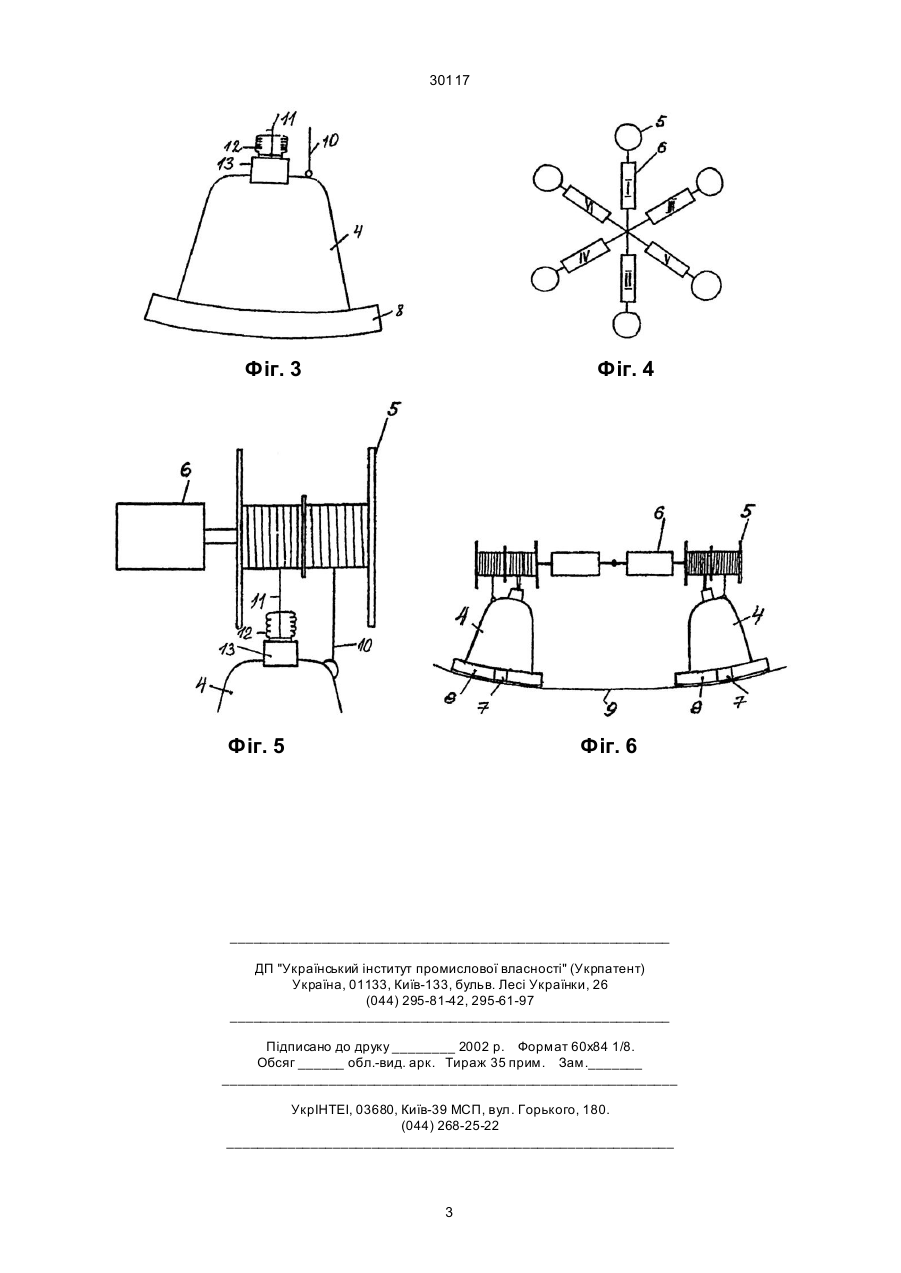

1. Пристрій для відбору проб рідини, який включає корпус та пробовідбірний блок з посудинами, який відрізняється тим, що він обладнаний двигуном з радіокеруванням, а пробовідбірний блок розміщений у центральній частині корпусу та 30117 ни на обраній глибині; фіг. 6 - окрема пара "пробовідбірна судина" 4, котушка з тросом 5 та двигун 6. Пристрій складається з таких вузлів. Всередині корпусу 1 розміщений радіокерований двигун 2, ємність пробовідбірного блоку 3, яка містить пробовідбірні вузли, які складаються з судини 4, котушки 5 та двигуна 6, при цьому пробовідбірні вузли у ємності пробовідбірного блоку 3 встановлюються вище ватерлінії. Пробовідбірна судина 4 (фіг. 2) має конічну форму, що дає можливість без утруднень повертатися у вихідний стан за допомогою отворів 7 (фіг. 1, 6); сферичне днище 8 є частиною днища 9, яке покращує мореходні якості корпусу 1; фіксуючий трос 10; трос, що тримає корок 11; пружинний механізм відкривання корку – 12; корок 13; ватерлінія 14. Пробовідбірний вузол складається з двигуна 6 та котушки 5, яка є приймальником тросів 10 та 11, виконуючих функції регулятора глибини занурення судин 4. Пристрій, що пропонується, працює таким чином: корпус 1 за допомогою радіокерованого дистанційного двигуна може виконувати самостійно 5 позицій: руха тися "вперед", "назад", "вправо", "вліво", робити "зупинку". За допомогою дистанційного керування корпус спрямовують на обрану точку екваторії. Після зупинки пристрою у заданій точці екваторії подається команда на двигун 6. Команду можна подавати ізольовано на будь-який двигун, але краще використовувати порядок І, ІІ, ІІІ, ІV, V, VІ (фіг. 4) для оптимальної установленості корпусу. За командою двигун 6 починає обертати котушку 5, з якої розмотується трос 10, який має фіксовану довжину та прикріплений до пробовідбірної судини 4. На цій же котушці знаходиться й трос 11, з'єднаний через пружинний механізм 12 з корком 13, який закриває пробовідбірну судину 4. При обертанні двигуна 6 котушка 5 змотує троси 10 та 11. Троси відрізняються між собою на величину відрізку, який дорівнює висоті пружинного механізму, що після повного розмотування тросів призводить до відкривання корку 13 й рідина заповнює судину 4. Потім подається команда. Троси 10 та 11 намотуються на котушку 5, пробовідбірна судина займає своє вихідне положення у пробовідбірному пристрої 3. Сферична поверхня 8 пробовідбірної судини 4 заповнює дефект кривизни днища 9 пробовідбірного блоку. Після заповнення всіх судин подається команда на двигун корпусу 2 для повернення у вихідну точку на узберіжжі. У пристрої використаний двигун типу МУ-100 та приймальнопередаючий пристрій типу "Варнопром". У порівнянні з прототипом, пристрій, що пропонується, дозволяє значно поліпшити контроль за станом водного середовища у заданих точках, ділянках акваторії на різних глибинах, що забезпечується підвищенням достовірності дослідження. Джерела інформації 1. Бабов Д.М., Надворний Н.Н. Руководство к практическим занятиям по гигиене с техникой санитарно-гигиенических исследований. – М., 1976. – С. 59-60. 2. Авторське свідоцтво СРСР № 771503. Фіг. 1 Фіг. 2 2 30117 Фіг. 3 Фіг. 4 Фіг. 5 Фіг. 6 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
