Лопатевий двигун
Текст

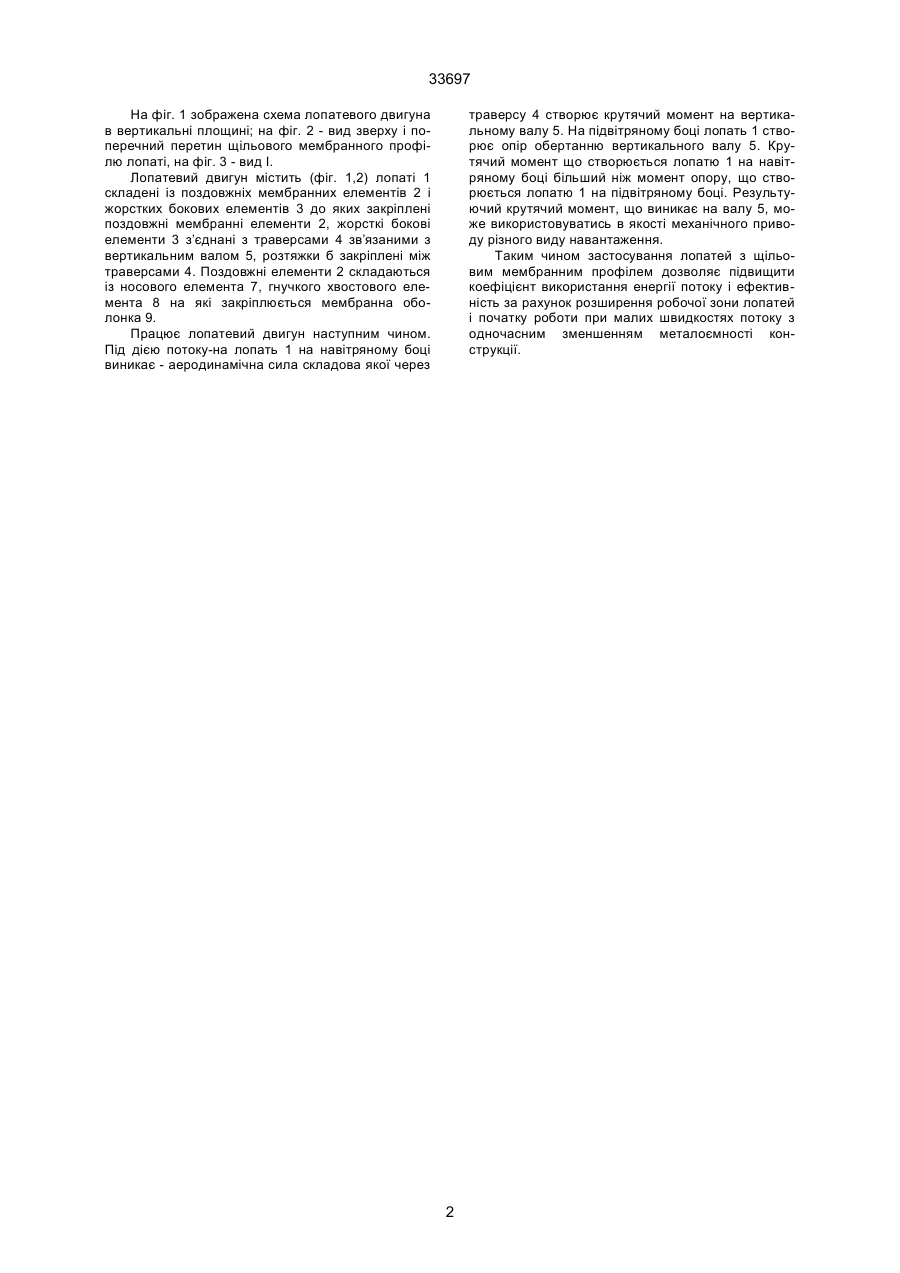

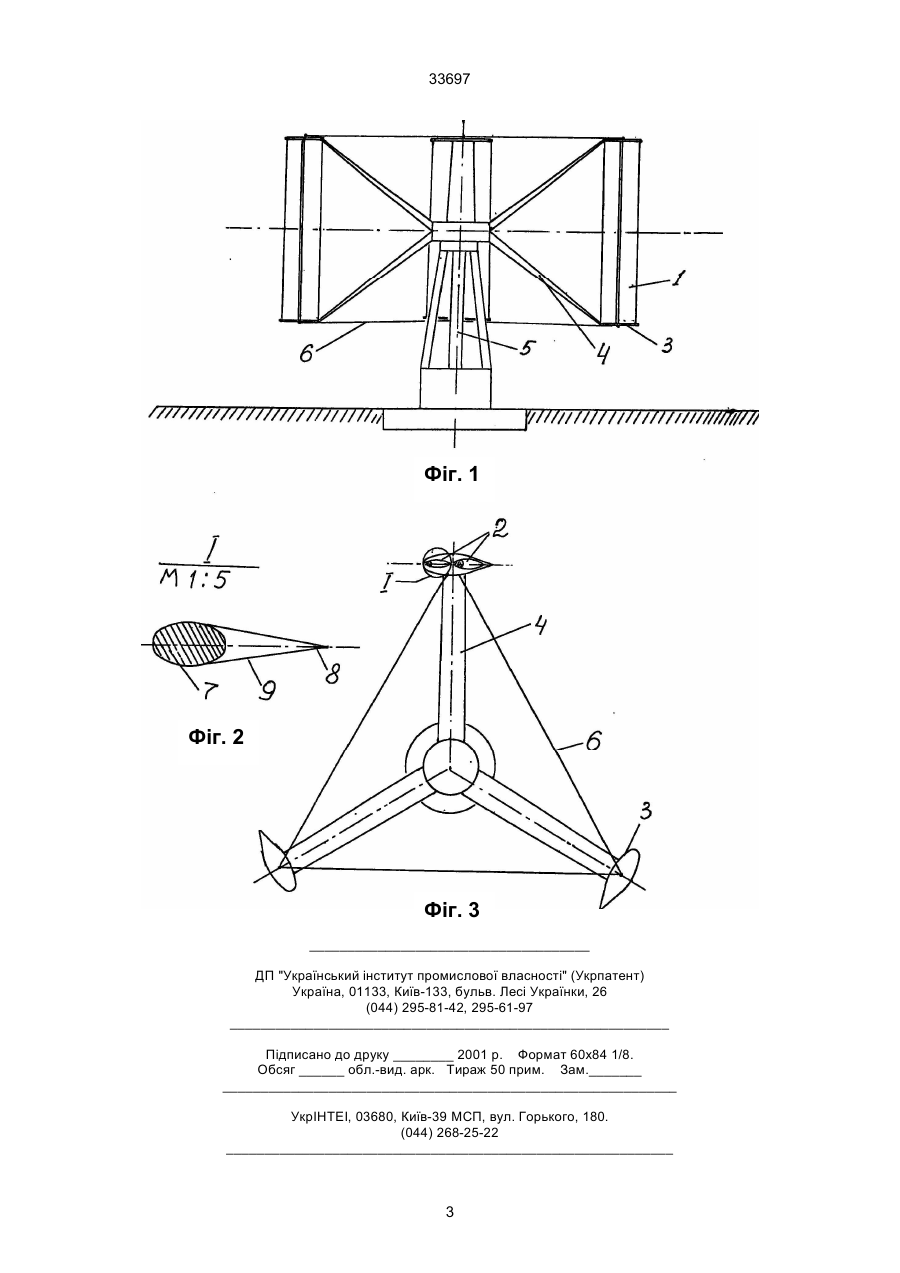

Лопатевий двигун, що містить лопаті з'єднані з траверсами зв'язаними з вертикальним валом, ві 33697 На фіг. 1 зображена схема лопатевого двигуна в вертикальні площині; на фіг. 2 - вид зверху і поперечний перетин щільового мембранного профілю лопаті, на фіг. 3 - вид І. Лопатевий двигун містить (фіг. 1,2) лопаті 1 складені із поздовжніх мембранних елементів 2 і жорстких бокових елементів 3 до яких закріплені поздовжні мембранні елементи 2, жорсткі бокові елементи 3 з’єднані з траверсами 4 зв’язаними з вертикальним валом 5, розтяжки б закріплені між траверсами 4. Поздовжні елементи 2 складаються із носового елемента 7, гнучкого хвостового елемента 8 на які закріплюється мембранна оболонка 9. Працює лопатевий двигун наступним чином. Під дією потоку-на лопать 1 на навітряному боці виникає - аеродинамічна сила складова якої через траверсу 4 створює крутячий момент на вертикальному валу 5. На підвітряному боці лопать 1 створює опір обертанню вертикального валу 5. Крутячий момент що створюється лопатю 1 на навітряному боці більший ніж момент опору, що створюється лопатю 1 на підвітряному боці. Результуючий крутячий момент, що виникає на валу 5, може використовуватись в якості механічного приводу різного виду навантаження. Таким чином застосування лопатей з щільовим мембранним профілем дозволяє підвищити коефіцієнт використання енергії потоку і ефективність за рахунок розширення робочої зони лопатей і початку роботи при малих швидкостях потоку з одночасним зменшенням металоємності конструкції. 2 33697 Фіг. 1 Фіг. 2 Фіг. 3 _____________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюBlade engine
Автори англійськоюHreniuk Viktor Vasyliovych
Назва патенту російськоюЛопастный двигатель
Автори російськоюГоренюк Виктор Васильевич
МПК / Мітки
МПК: F03D 3/00
Код посилання
