Ректальний електрод

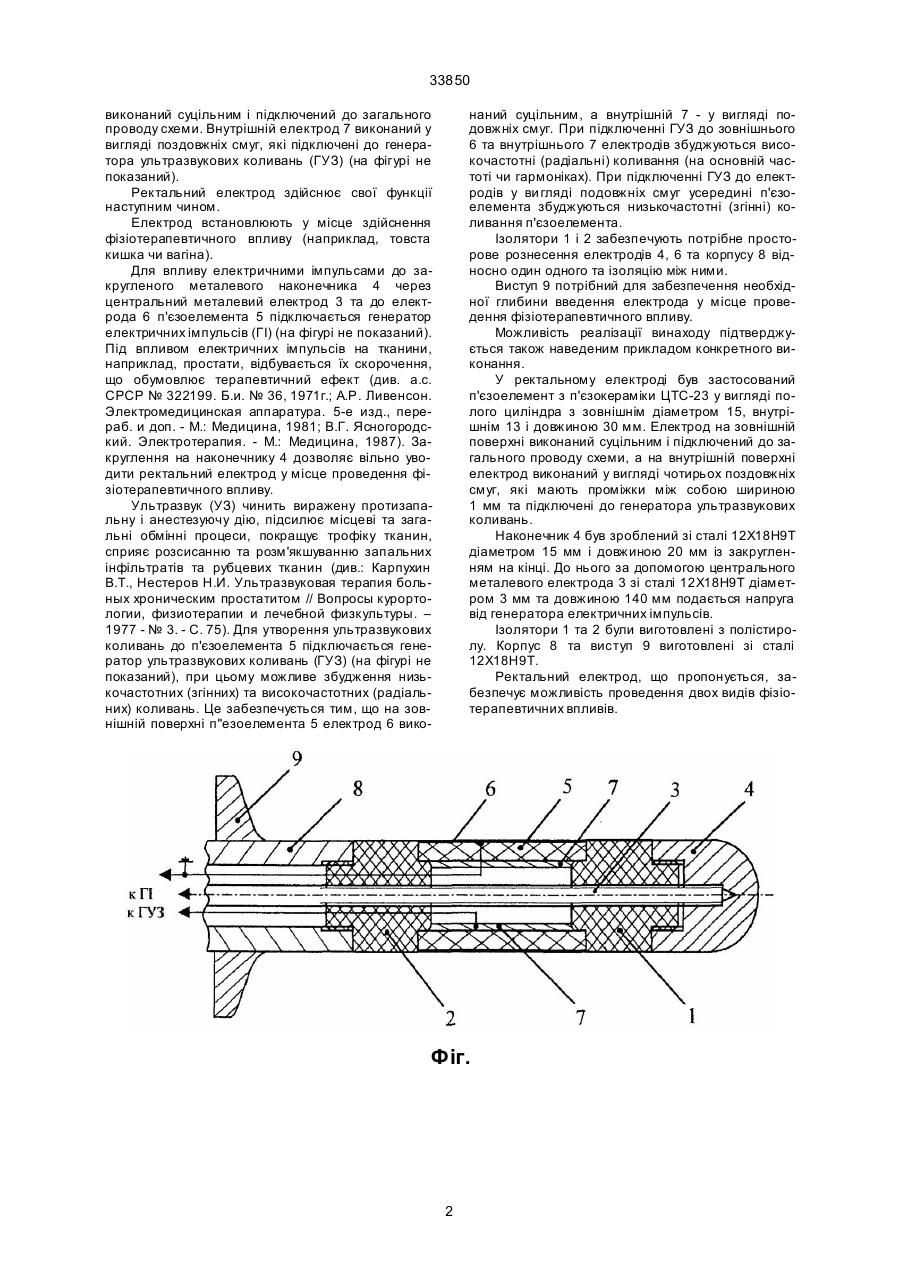

Ректальний електрод, що складається з двох ізоляторів, центрального металевого електрода, який підключений до генератора електричних ім 33850 виконаний суцільним і підключений до загального проводу схеми. Внутрішній електрод 7 виконаний у вигляді поздовжніх смуг, які підключені до генератора ультразвукових коливань (ГУЗ) (на фігурі не показаний). Ректальний електрод здійснює свої функції наступним чином. Електрод встановлюють у місце здійснення фізіотерапевтичного впливу (наприклад, товста кишка чи вагіна). Для впливу електричними імпульсами до закругленого металевого наконечника 4 через центральний металевий електрод 3 та до електрода 6 п'єзоелемента 5 підключається генератор електричних імпульсів (ГІ) (на фігурі не показаний). Під впливом електричних імпульсів на тканини, наприклад, простати, відбувається їх скорочення, що обумовлює терапевтичний ефект (див. а.с. СРСР № 322199. Б.и. № 36, 1971г.; А.Р. Ливенсон. Электромедицинская аппаратура. 5-е изд., перераб. и доп. - М.: Медицина, 1981; В.Г. Ясногородский. Электротерапия. - М.: Медицина, 1987). Закруглення на наконечнику 4 дозволяє вільно уводити ректальний електрод у місце проведення фізіотерапевтичного впливу. Ультразвук (УЗ) чинить виражену протизапальну і анестезуючу дію, підсилює місцеві та загальні обмінні процеси, покращує трофіку тканин, сприяє розсисанню та розм'якшуванню запальних інфільтратів та рубцевих тканин (див.: Карпухин В.Т., Нестеров Н.И. Ультразвуковая терапия больных хроническим простатитом // Вопросы курортологии, физиотерапии и лечебной физкультуры. – 1977 - № 3. - С. 75). Для утворення ультразвукових коливань до п'єзоелемента 5 підключається генератор ультразвукових коливань (ГУЗ) (на фігурі не показаний), при цьому можливе збудження низькочастотних (згінних) та високочастотних (радіальних) коливань. Це забезпечується тим, що на зовнішній поверхні п''езоелемента 5 електрод 6 вико наний суцільним, а внутрішній 7 - у вигляді подовжніх смуг. При підключенні ГУЗ до зовнішнього 6 та внутрішнього 7 електродів збуджуються високочастотні (радіальні) коливання (на основній частоті чи гармоніках). При підключенні ГУЗ до електродів у ви гляді подовжніх смуг усередині п'єзоелемента збуджуються низькочастотні (згінні) коливання п'єзоелемента. Ізолятори 1 і 2 забезпечують потрібне просторове рознесення електродів 4, 6 та корпусу 8 відносно один одного та ізоляцію між ними. Виступ 9 потрібний для забезпечення необхідної глибини введення електрода у місце проведення фізіотерапевтичного впливу. Можливість реалізації винаходу підтверджується також наведеним прикладом конкретного виконання. У ректальному електроді був застосований п'єзоелемент з п'єзокераміки ЦТС-23 у вигляді полого циліндра з зовнішнім діаметром 15, внутрішнім 13 і довжиною 30 мм. Електрод на зовнішній поверхні виконаний суцільним і підключений до загального проводу схеми, а на внутрішній поверхні електрод виконаний у вигляді чотирьох поздовжніх смуг, які мають проміжки між собою шириною 1 мм та підключені до генератора ультразвукових коливань. Наконечник 4 був зроблений зі сталі 12Х18Н9Т діаметром 15 мм і довжиною 20 мм із закругленням на кінці. До нього за допомогою центрального металевого електрода 3 зі сталі 12Х18Н9Т діаметром 3 мм та довжиною 140 мм подається напруга від генератора електричних імпульсів. Ізолятори 1 та 2 були виготовлені з полістиролу. Корпус 8 та виступ 9 виготовлені зі сталі 12Х18Н9Т. Ректальний електрод, що пропонується, забезпечує можливість проведення двох видів фізіотерапевтичних впливів. Фіг. 2 33850 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
