Активний електрод для лапароскопічної хірургії

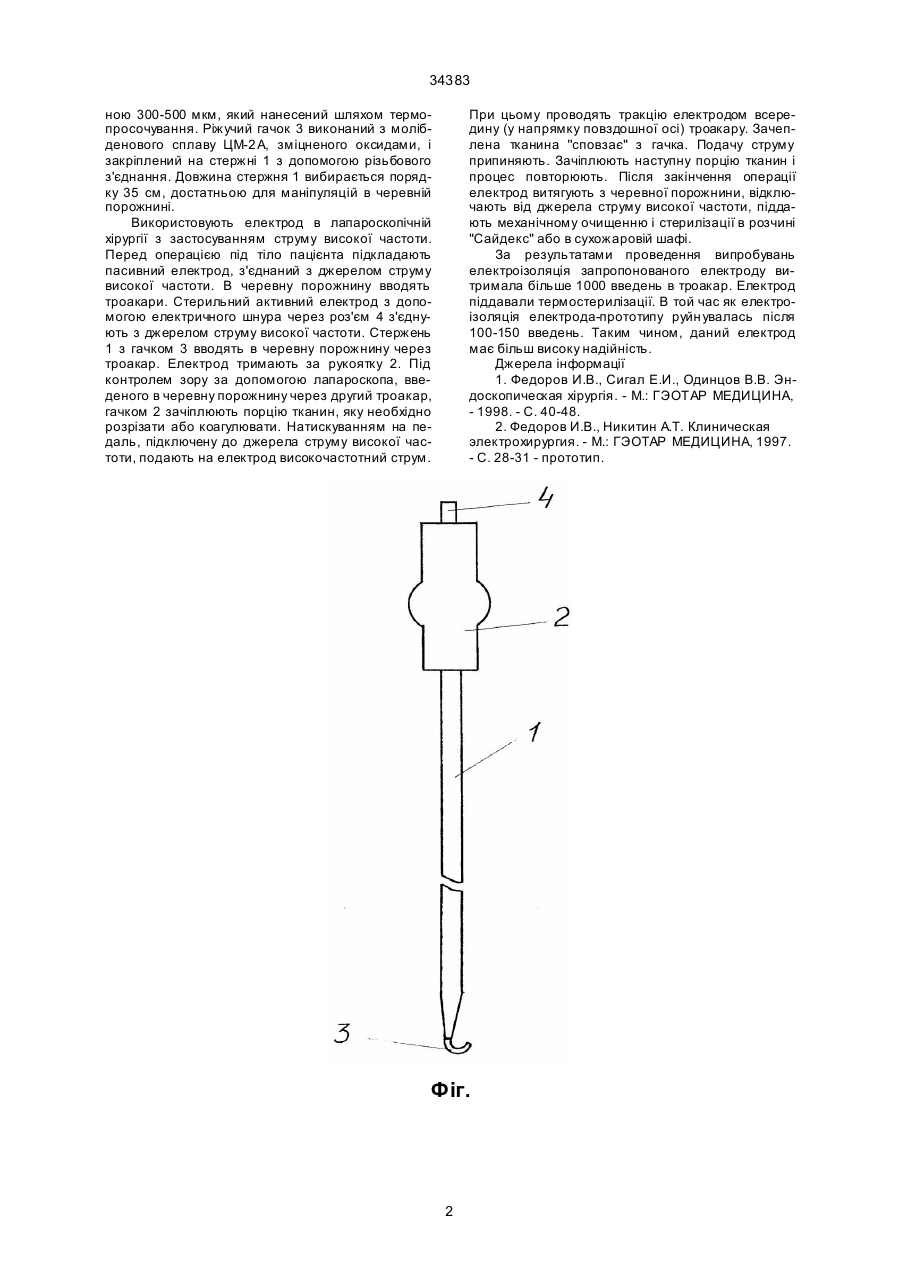

Активний електрод для лапароскопічної хірургії, який включає металевий стержень з полімерним покриттям, на одному кінці котрого знаходиться рукоятка з діелектричного матеріалу, а на другому встановлений ріжучий гачок з жаротривкого сплаву, який відрізняється тим, що на металевий стержень послідовно нанесені підшар алюмініту нікелю, шар пористої кераміки і полімерне покриття, яке виконане з фторопласту шляхом термопросочування, а ріжучий гачок виготовлений з молібденового сплаву, зміцненого оксидами, і закріплений на стержні з допомогою різьбового з'єднання. (19) (21) 99063709 (22) 30.06.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Ничитайло Михайло Юхимович, Демидик Олександр Миколайович, Киркун Микола Іванович, Огородник Петро Васильович, Скумс Анатолій Васильович, Кучерук Володимир Васильович (73) Ничитайло Михайло Юхимович, Демидик Олександр Миколайович, Киркун Микола Іванович, Огородник Петро Васильович, Скумс Анатолій Васильович, Кучерук Володимир Васильович 34383 ною 300-500 мкм, який нанесений шляхом термопросочування. Ріжучий гачок 3 виконаний з молібденового сплаву ЦМ-2 А, зміцненого оксидами, і закріплений на стержні 1 з допомогою різьбового з'єднання. Довжина стержня 1 вибирається порядку 35 см, достатньою для маніпуляцій в черевній порожнині. Використовують електрод в лапароскопічній хірургії з застосуванням струму високої частоти. Перед операцією під тіло пацієнта підкладають пасивний електрод, з'єднаний з джерелом струму високої частоти. В черевну порожнину вводять троакари. Стерильний активний електрод з допомогою електричного шнура через роз'єм 4 з'єднують з джерелом струму високої частоти. Стержень 1 з гачком 3 вводять в черевну порожнину через троакар. Електрод тримають за рукоятку 2. Під контролем зору за допомогою лапароскопа, введеного в черевну порожнину через другий троакар, гачком 2 зачіплюють порцію тканин, яку необхідно розрізати або коагулювати. Натискуванням на педаль, підключену до джерела струму високої частоти, подають на електрод високочастотний струм. При цьому проводять тракцію електродом всередину (у напрямку повздошної осі) троакару. Зачеплена тканина ''сповзає'' з гачка. Подачу струму припиняють. Зачіплюють наступну порцію тканин і процес повторюють. Після закінчення операції електрод витягують з черевної порожнини, відключають від джерела струму високої частоти, піддають механічному очищенню і стерилізації в розчині ''Сайдекс'' або в сухожаровій шафі. За результатами проведення випробувань електроізоляція запропонованого електроду витримала більше 1000 введень в троакар. Електрод піддавали термостерилізації. В той час як електроізоляція електрода-прототипу руйн увалась після 100-150 введень. Таким чином, даний електрод має більш високу надійність. Джерела інформації 1. Федоров И.В., Сигал Е.И., Одинцов В.В. Эндоскопическая хірургія. - М.: ГЭОТАР МЕДИЦИНА, - 1998. - С. 40-48. 2. Федоров И.В., Никитин А.Т. Клиническая электрохирургия. - М.: ГЭОТАР МЕДИЦИНА, 1997. - С. 28-31 - прототип. Фіг. 2 34383 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
