Оптоелектронний багатовимірний модуль

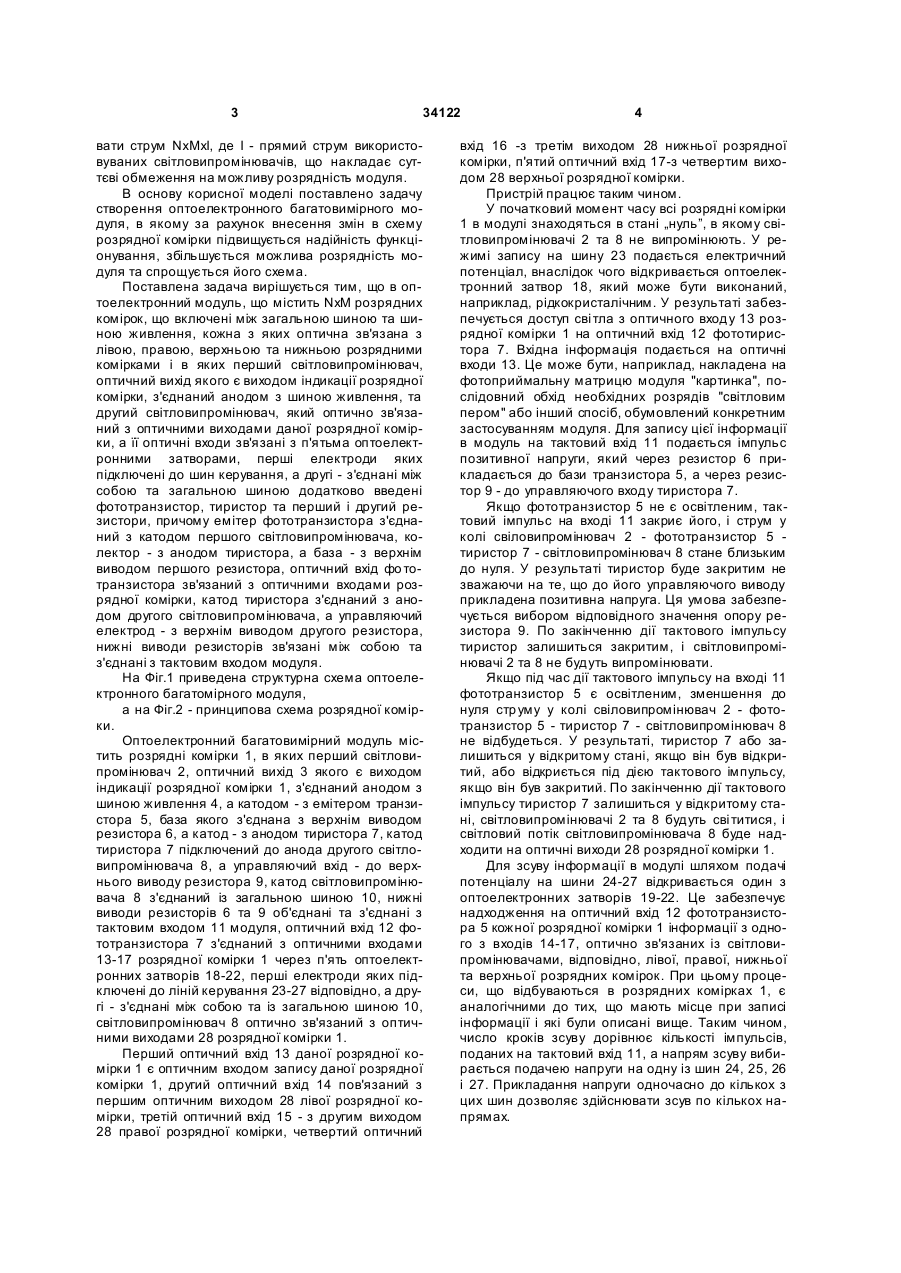

Оптоелектронний багатовимірний модуль, що містить NxM розрядних комірок, що включені між загальною шиною та шиною живлення, кожна з яких оптично зв'язана з лівою, правою, верхньою та нижньою розрядними комірками і в яких перший світловипромінювач, оптичний вихід якого є виходом індикації розрядної комірки, з'єднаний анодом з шиною живлення, та другий світловипромінювач оптично зв'язаний з оптичними виходами даної 3 34122 вати струм NxMxI, де І - прямий струм використовуваних світловипромінювачів, що накладає суттєві обмеження на можливу розрядність модуля. В основу корисної моделі поставлено задачу створення оптоелектронного багатовимірного модуля, в якому за рахунок внесення змін в схему розрядної комірки підвищується надійність функціонування, збільшується можлива розрядність модуля та спрощується його схема. Поставлена задача вирішується тим, що в оптоелектронний модуль, що містить NxM розрядних комірок, що включені між загальною шиною та шиною живлення, кожна з яких оптична зв'язана з лівою, правою, верхньою та нижньою розрядними комірками і в яких перший світловипромінювач, оптичний вихід якого є виходом індикації розрядної комірки, з'єднаний анодом з шиною живлення, та другий світловипромінювач, який оптично зв'язаний з оптичними виходами даної розрядної комірки, а її оптичні входи зв'язані з п'ятьма оптоелектронними затворами, перші електроди яких підключені до шин керування, а другі - з'єднані між собою та загальною шиною додатково введені фототранзистор, тиристор та перший і другий резистори, причому емітер фототранзистора з'єднаний з катодом першого світловипромінювача, колектор - з анодом тиристора, а база - з верхнім виводом першого резистора, оптичний вхід фо тотранзистора зв'язаний з оптичними входами розрядної комірки, катод тиристора з'єднаний з анодом другого світловипромінювача, а управляючий електрод - з верхнім виводом другого резистора, нижні виводи резисторів зв'язані між собою та з'єднані з тактовим входом модуля. На Фіг.1 приведена структурна схема оптоелектронного багатомірного модуля, а на Фіг.2 - принципова схема розрядної комірки. Оптоелектронний багатовимірний модуль містить розрядні комірки 1, в яких перший світловипромінювач 2, оптичний вихід 3 якого є виходом індикації розрядної комірки 1, з'єднаний анодом з шиною живлення 4, а катодом - з емітером транзистора 5, база якого з'єднана з верхнім виводом резистора 6, а катод - з анодом тиристора 7, катод тиристора 7 підключений до анода другого світловипромінювача 8, а управляючий вхід - до верхнього виводу резистора 9, катод світловипромінювача 8 з'єднаний із загальною шиною 10, нижні виводи резисторів 6 та 9 об'єднані та з'єднані з тактовим входом 11 модуля, оптичний вхід 12 фототранзистора 7 з'єднаний з оптичними входами 13-17 розрядної комірки 1 через п'ять оптоелектронних затворів 18-22, перші електроди яких підключені до ліній керування 23-27 відповідно, а другі - з'єднані між собою та із загальною шиною 10, світловипромінювач 8 оптично зв'язаний з оптичними виходами 28 розрядної комірки 1. Перший оптичний вхід 13 даної розрядної комірки 1 є оптичним входом запису даної розрядної комірки 1, другий оптичний вхід 14 пов'язаний з першим оптичним виходом 28 лівої розрядної комірки, третій оптичний вхід 15 - з другим виходом 28 правої розрядної комірки, четвертий оптичний 4 вхід 16 -з третім виходом 28 нижньої розрядної комірки, п'ятий оптичний вхід 17-з четвертим виходом 28 верхньої розрядної комірки. Пристрій працює таким чином. У початковий момент часу всі розрядні комірки 1 в модулі знаходяться в стані „нуль”, в якому світловипромінювачі 2 та 8 не випромінюють. У режимі запису на шину 23 подається електричний потенціал, внаслідок чого відкривається оптоелектронний затвор 18, який може бути виконаний, наприклад, рідкокристалічним. У результаті забезпечується доступ сві тла з оптичного входу 13 розрядної комірки 1 на оптичний вхід 12 фототиристора 7. Вхідна інформація подається на оптичні входи 13. Це може бути, наприклад, накладена на фотоприймальну матрицю модуля "картинка", послідовний обхід необхідних розрядів "світловим пером" або інший спосіб, обумовлений конкретним застосуванням модуля. Для запису цієї інформації в модуль на тактовий вхід 11 подається імпульс позитивної напруги, який через резистор 6 прикладається до бази транзистора 5, а через резистор 9 - до управляючого входу тиристора 7. Якщо фототранзистор 5 не є освітленим, тактовий імпульс на вході 11 закриє його, і струм у колі свіловипромінювач 2 - фототранзистор 5 тиристор 7 - світловипромінювач 8 стане близьким до нуля. У результаті тиристор буде закритим не зважаючи на те, що до його управляючого виводу прикладена позитивна напруга. Ця умова забезпечується вибором відповідного значення опору резистора 9. По закінченню дії тактового імпульсу тиристор залишиться закритим, і світловипромінювачі 2 та 8 не будуть випромінювати. Якщо під час дії тактового імпульсу на вході 11 фототранзистор 5 є освітленим, зменшення до нуля стр уму у колі свіловипромінювач 2 - фототранзистор 5 - тиристор 7 - світловипромінювач 8 не відбудеться. У результаті, тиристор 7 або залишиться у відкритому стані, якщо він був відкритий, або відкриється під дією тактового імпульсу, якщо він був закритий. По закінченню дії тактового імпульсу тиристор 7 залишиться у відкритому стані, світловипромінювачі 2 та 8 будуть сві титися, і світловий потік світловипромінювача 8 буде надходити на оптичні виходи 28 розрядної комірки 1. Для зсуву інформації в модулі шляхом подачі потенціалу на шини 24-27 відкривається один з оптоелектронних затворів 19-22. Це забезпечує надходження на оптичний вхід 12 фототранзистора 5 кожної розрядної комірки 1 інформації з одного з входів 14-17, оптично зв'язаних із світловипромінювачами, відповідно, лівої, правої, нижньої та верхньої розрядних комірок. При цьому процеси, що відбуваються в розрядних комірках 1, є аналогічними до тих, що мають місце при записі інформації і які були описані вище. Таким чином, число кроків зсуву дорівнює кількості імпульсів, поданих на тактовий вхід 11, а напрям зсуву вибирається подачею напруги на одну із шин 24, 25, 26 і 27. Прикладання напруги одночасно до кількох з цих шин дозволяє здійснювати зсув по кількох напрямах. 5 Комп’ютерна в ерстка Н. Лисенко 34122 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
