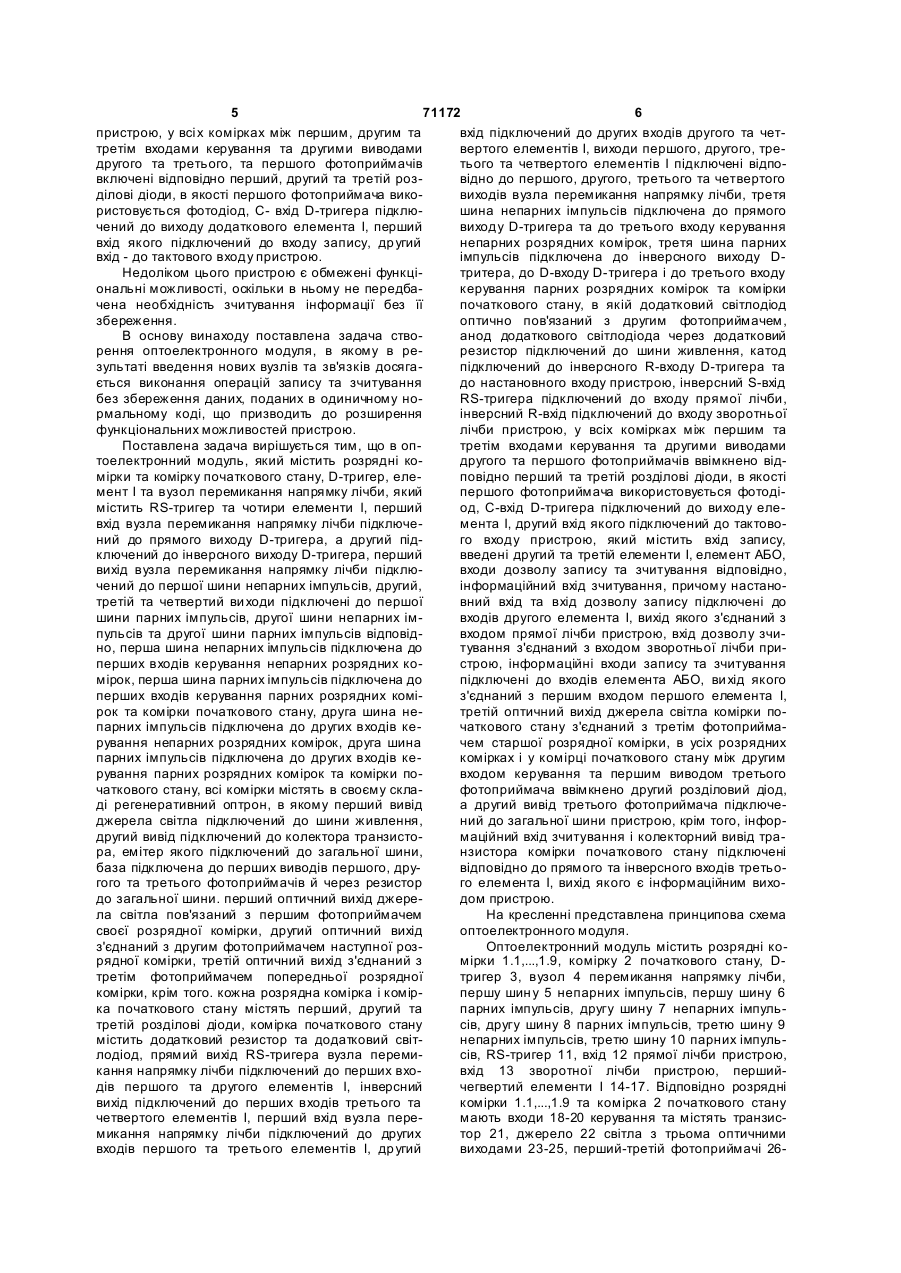

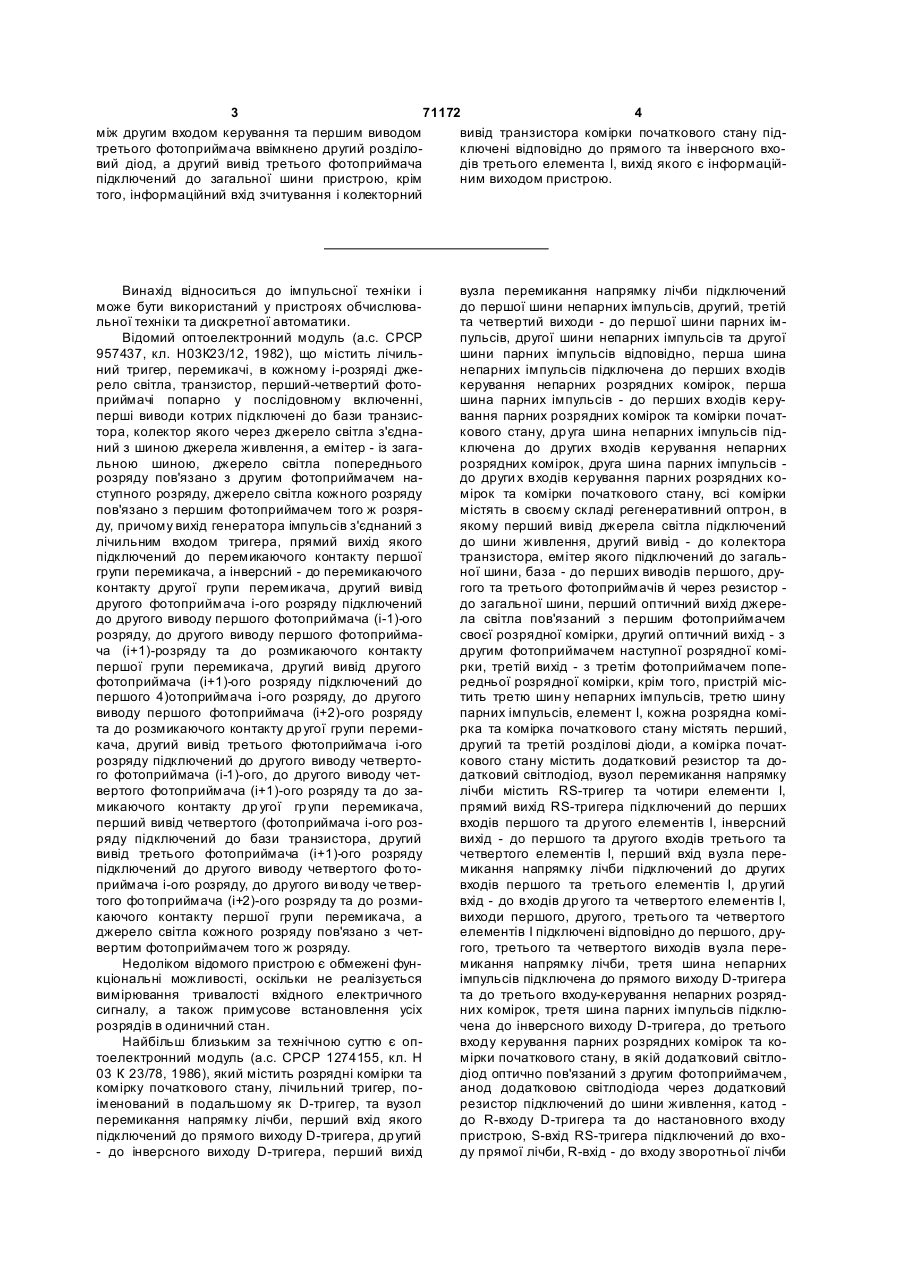

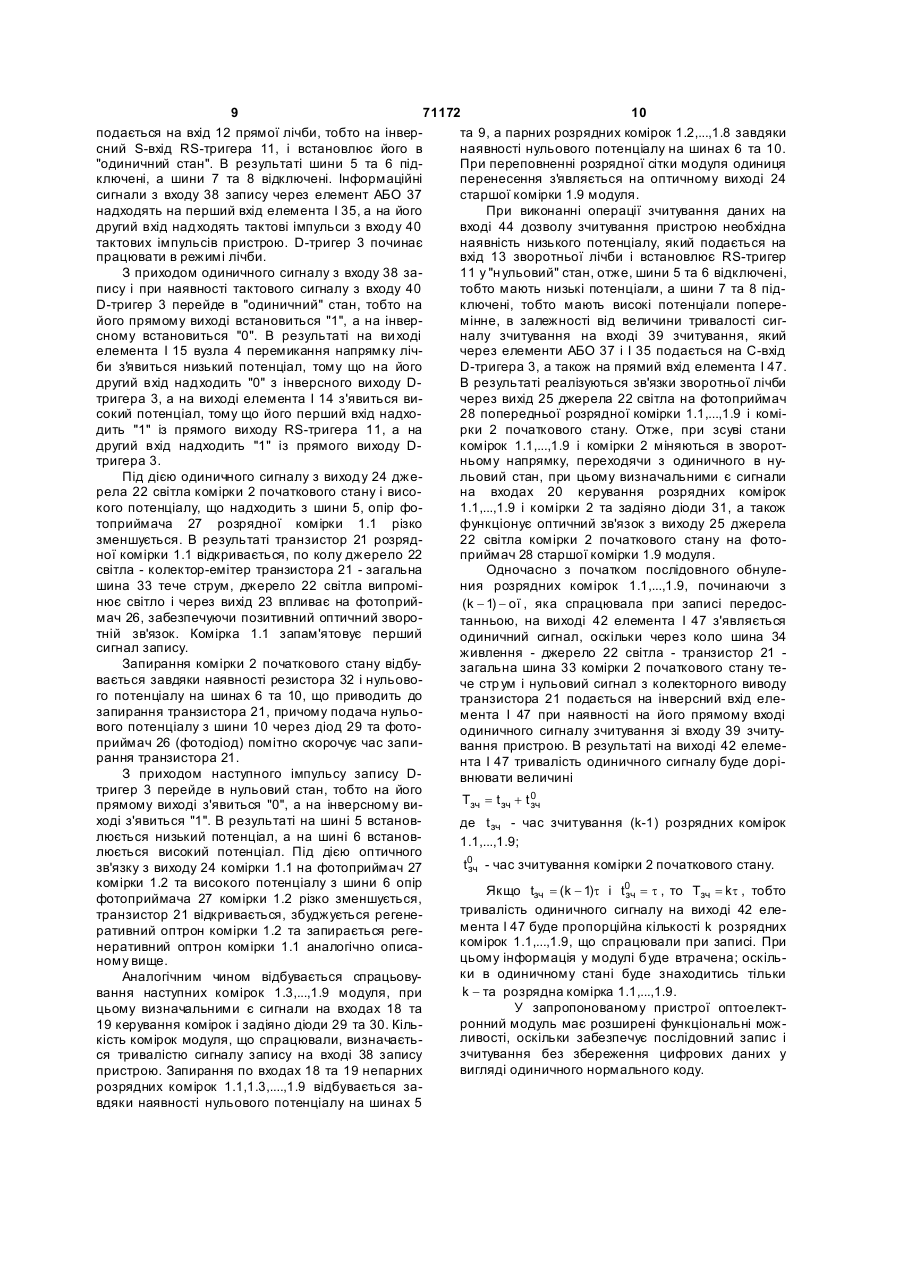

Оптоелектронний модуль

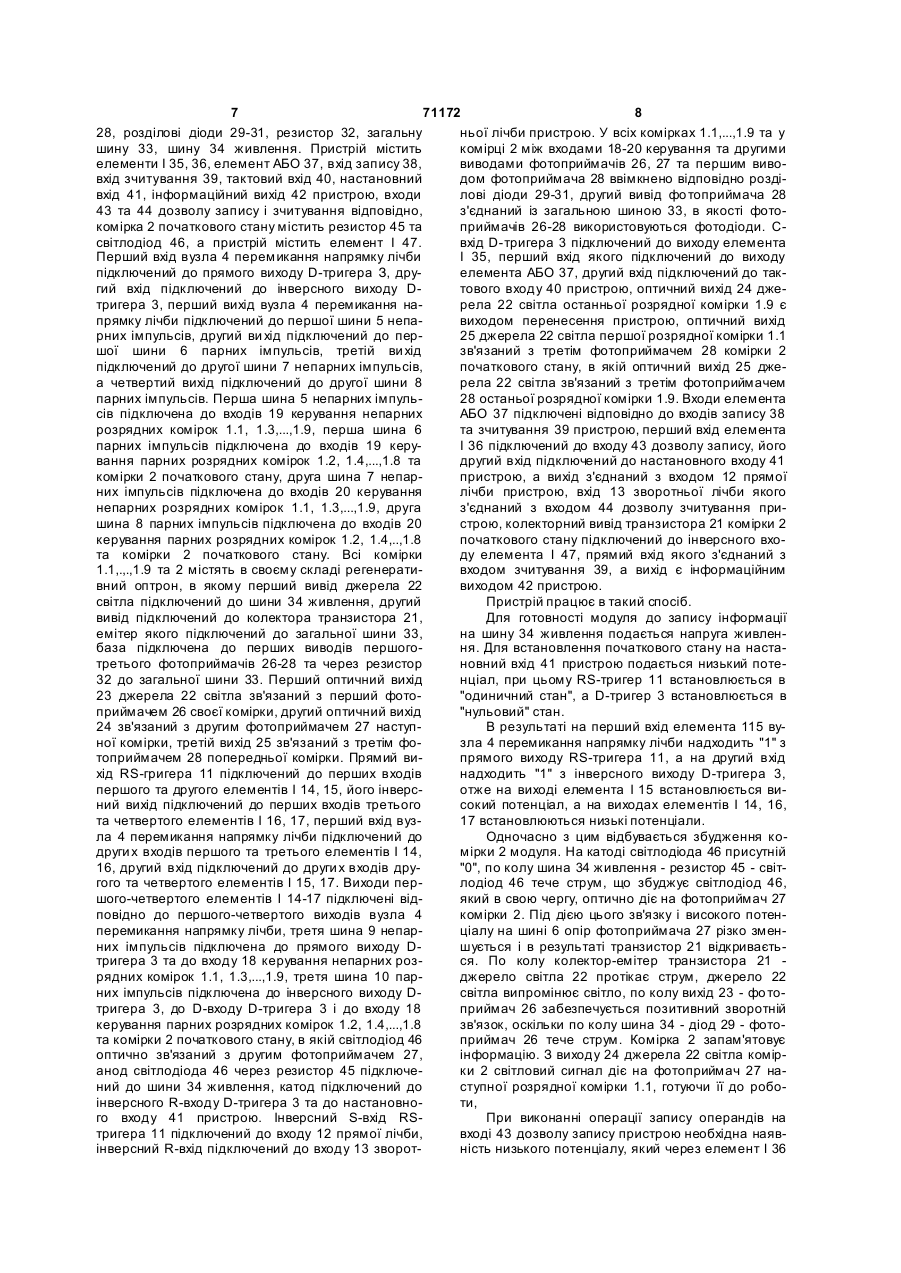

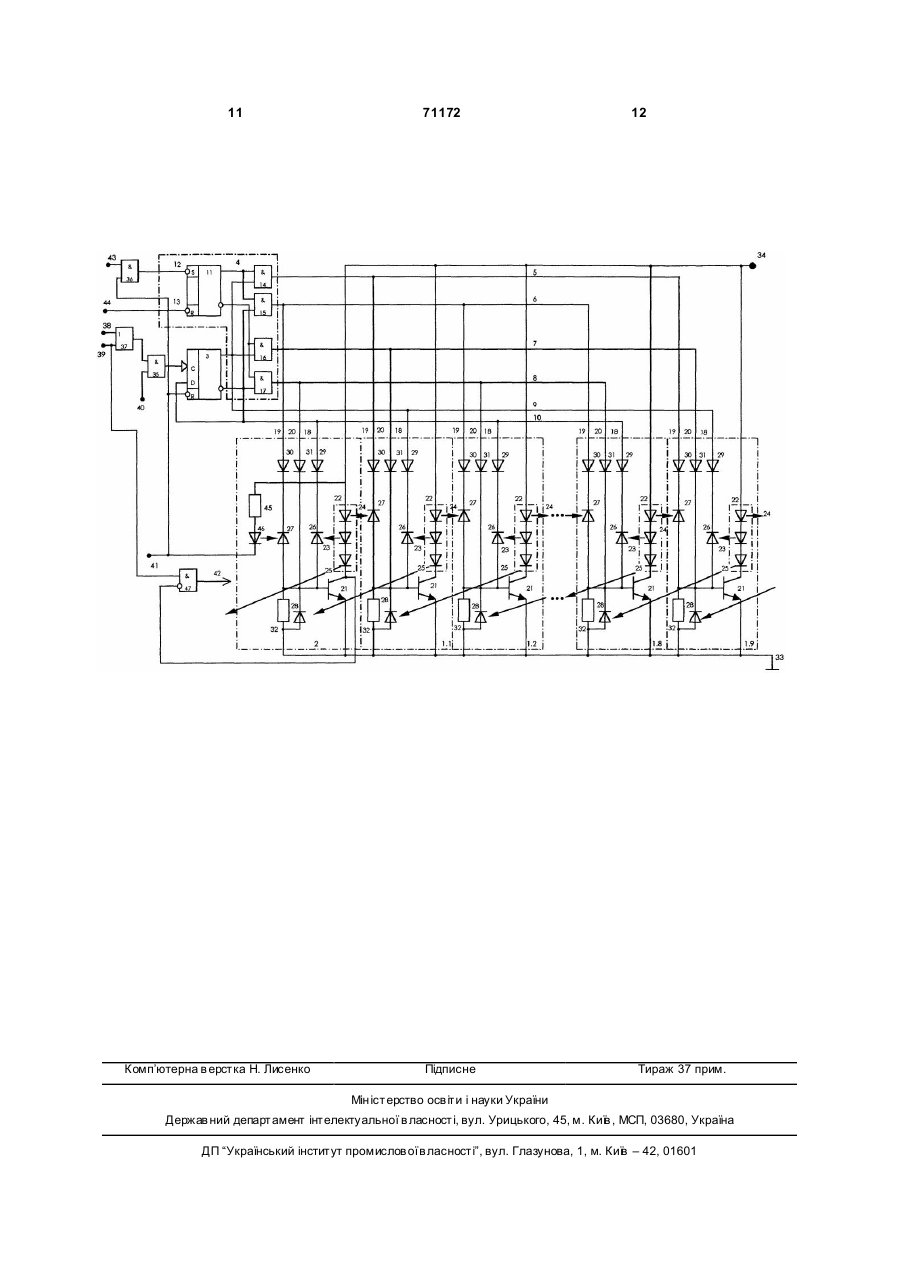

Оптоелектронний модуль, який містить розрядні комірки та комірку початкового стану, D-тригер, елемент І та вузол перемикання напрямку лічби, який містить RS-тригер та чотири елементи І, перший вхід вузла перемикання напрямку лічби підключений до прямого виходу D-тригера, а другий підключений до інверсного виходу D-тригера, перший вихід вузла перемикання напрямку лічби підключений до першої шини непарних імпульсів, другий, третій та че твертий виходи підключені до першої шини парних імпульсів, другої шини непарних імпульсів та другої шини парних імпульсів відповідно, перша шина непарних імпульсів підключена до перших входів керування непарних розрядних комірок, перша шина парних імпульсів підключена до перших входів керування парних розрядних комірок та комірки початкового стану, друга шина непарних імпульсів підключена до других входів керування непарних розрядних комірок, друга шина парних імпульсів підключена до других входів керування парних розрядних комірок та комірки початкового стану, всі комірки містять в своєму складі регенеративний оптрон, в якому перший вивід джерела світла підключений до шини живлення, другий вивід підключений до колектора транзистора, емітер якого підключений до загальної шини, база підключена до перших виводів першого, другого та третього фотоприймачів й через резистор до загальної шини, перший оптичний вихід джерела світла зв'язаний з першим фотоприймачем своєї розрядної комірки, другий оптичний вихід з'єднаний з другим фотоприймачем наступної розрядної комірки, третій оптичний вихід з'єднаний з третім фотоприймачем попередньої розрядної комірки, крім того, кожна розрядна комірка і комірка початкового стану містять перший, другий та третій розділові діоди, комірка початкового стану містить додатковий резистор та додат 2 (19) 1 3 71172 4 між другим входом керування та першим виводом вивід транзистора комірки початкового стану підтретього фотоприймача ввімкнено другий розділоключені відповідно до прямого та інверсного вховий діод, а другий вивід третього фотоприймача дів третього елемента І, вихід якого є інформаційпідключений до загальної шини пристрою, крім ним виходом пристрою. того, інформаційний вхід зчитування і колекторний Винахід відноситься до імпульсної техніки і може бути використаний у пристроях обчислювальної техніки та дискретної автоматики. Відомий оптоелектронний модуль (а.с. СРСР 957437, кл. Н03К23/12, 1982), що містить лічильний тригер, перемикачі, в кожному і-розряді джерело світла, транзистор, перший-четвертий фотоприймачі попарно у послідовному включенні, перші виводи котрих підключені до бази транзистора, колектор якого через джерело світла з'єднаний з шиною джерела живлення, а емітер - із загальною шиною, джерело світла попереднього розряду пов'язано з другим фотоприймачем наступного розряду, джерело світла кожного розряду пов'язано з першим фотоприймачем того ж розряду, причому вихід генератора імпульсів з'єднаний з лічильним входом тригера, прямий вихід якого підключений до перемикаючого контакту першої групи перемикача, а інверсний - до перемикаючого контакту другої групи перемикача, другий вивід другого фотоприймача і-ого розряду підключений до другого виводу першого фотоприймача (і-1)-ого розряду, до другого виводу першого фотоприймача (і+1)-розряду та до розмикаючого контакту першої групи перемикача, другий вивід другого фотоприймача (і+1)-ого розряду підключений до першого 4)отоприймача і-ого розряду, до другого виводу першого фотоприймача (і+2)-ого розряду та до розмикаючого контакту др угої групи перемикача, другий вивід третього фютоприймача і-ого розряду підключений до другого виводу четвертого фотоприймача (і-1)-ого, до другого виводу четвертого фотоприймача (і+1)-ого розряду та до замикаючого контакту др угої гр упи перемикача, перший вивід четвертого (фотоприймача і-ого розряду підключений до бази транзистора, другий вивід третього фотоприймача (і+1)-ого розряду підключений до другого виводу четвертого фо топриймача i-oro розряду, до другого ви воду че твертого фо топриймача (і+2)-ого розряду та до розмикаючого контакту першої групи перемикача, а джерело світла кожного розряду пов'язано з четвертим фотоприймачем того ж розряду. Недоліком відомого пристрою є обмежені функціональні можливості, оскільки не реалізується вимірювання тривалості вхідного електричного сигналу, а також примусове встановлення усіх розрядів в одиничний стан. Найбільш близьким за технічною суттю є оптоелектронний модуль (а.с. СРСР 1274155, кл. Н 03 К 23/78, 1986), який містить розрядні комірки та комірку початкового стану, лічильний тригер, поіменований в подальшому як D-тригер, та вузол перемикання напрямку лічби, перший вхід якого підключений до прямого виходу D-тригера, др угий - до інверсного виходу D-тригера, перший вихід вузла перемикання напрямку лічби підключений до першої шини непарних імпульсів, другий, третій та четвертий виходи - до першої шини парних імпульсів, другої шини непарних імпульсів та другої шини парних імпульсів відповідно, перша шина непарних імпульсів підключена до перших входів керування непарних розрядних комірок, перша шина парних імпульсів - до перших входів керування парних розрядних комірок та комірки початкового стану, др уга шина непарних імпульсів підключена до других входів керування непарних розрядних комірок, друга шина парних імпульсів до други х входів керування парних розрядних комірок та комірки початкового стану, всі комірки містять в своєму складі регенеративний оптрон, в якому перший вивід джерела світла підключений до шини живлення, другий вивід - до колектора транзистора, емітер якого підключений до загальної шини, база - до перших виводів першого, другого та третього фотоприймачів й через резистор до загальної шини, перший оптичний вихід джерела світла пов'язаний з першим фотоприймачем своєї розрядної комірки, другий оптичний вихід - з другим фотопpиймaчeм наступної розрядної комірки, третій вихід - з третім фотоприймачем попередньої розрядної комірки, крім того, пристрій містить третю шин у непарних імпульсів, третю шину парних імпульсів, елемент І, кожна розрядна комірка та комірка початкового стану містять перший, другий та третій розділові діоди, а комірка початкового стану містить додатковий резистор та додатковий світлодіод, вузол перемикання напрямку лічби містить RS-тригер та чотири елементи І, прямий вихід RS-тригера підключений до перших входів першого та др угого елементів І, інверсний вихід - до першого та другого входів третього та четвертого елементів І, перший вхід вузла перемикання напрямку лічби підключений до других входів першого та третього елементів І, др угий вхід - до входів др угого та четвертого елементів І, виходи першого, другого, третього та четвертого елементів І підключені відповідно до першого, другого, третього та четвертого виходів вузла перемикання напрямку лічби, третя шина непарних імпульсів підключена до прямого виходу D-тригера та до третього входу-керування непарних розрядних комірок, третя шина парних імпульсів підключена до інверсного виходу D-тригера, до третього входу керування парних розрядних комірок та комірки початкового стану, в якій додатковий світлодіод оптично пов'язаний з другим фотоприймачем, анод додатковою світлодіода через додатковий резистор підключений до шини живлення, катод до R-входу D-тригера та до настановного входу пристрою, S-вхід RS-тригера підключений до входу прямої лічби, R-вхід - до входу зворотньої лічби 5 71172 6 пристрою, у всі х комірках між першим, другим та вхід підключений до других входів другого та четтретім входами керування та другими виводами вертого елементів І, виходи першого, другого, тредругого та третього, та першого фотоприймачів тього та четвертого елементів І підключені відповключені відповідно перший, другий та третій розвідно до першого, другого, третього та четвертого ділові діоди, в якості першого фотоприймача виковиходів вузла перемикання напрямку лічби, третя ристовується фотодіод, С- вхід D-тригера підклюшина непарних імпульсів підключена до прямого чений до виходу додаткового елемента І, перший виходу D-тригера та до третього входу керування вхід якого підключений до входу запису, др угий непарних розрядних комірок, третя шина парних вхід - до тактового входу пристрою. імпульсів підключена до інверсного виходу DНедоліком цього пристрою є обмежені функцітритера, до D-входу D-тригера і до третього входу ональні можливості, оскільки в ньому не передбакерування парних розрядних комірок та комірки чена необхідність зчитування інформації без її початкового стану, в якій додатковий світлодіод збереження. оптично пов'язаний з другим фотоприймачем, В основу винаходу поставлена задача ствоанод додаткового світлодіода через додатковий рення оптоелектронного модуля, в якому в ререзистор підключений до шини живлення, катод зультаті введення нових вузлів та зв'язків досягапідключений до інверсного R-входу D-тригера та ється виконання операцій запису та зчитування до настановного входу пристрою, інверсний S-вхід без збереження даних, поданих в одиничному ноRS-тригера підключений до входу прямої лічби, рмальному коді, що призводить до розширення інверсний R-вхід підключений до входу зворотньої функціональних можливостей пристрою. лічби пристрою, у всіх комірках між першим та Поставлена задача вирішується тим, що в оптретім входами керування та другими виводами тоелектронний модуль, який містить розрядні кодругого та першого фотоприймачів ввімкнено відмірки та комірку початкового стану, D-тригер, елеповідно перший та третій розділові діоди, в якості мент І та вузол перемикання напрямку лічби, який першого фотоприймача використовується фотодімістить RS-тригер та чотири елементи І, перший од, С-вхід D-тригера підключений до виходу елевхід вузла перемикання напрямку лічби підключемента І, другий вхід якого підключений до тактовоний до прямого виходу D-тригера, а другий підго входу пристрою, який містить вхід запису, ключений до інверсного виходу D-тригера, перший введені другий та третій елементи І, елемент АБО, вихід вузла перемикання напрямку лічби підклювходи дозволу запису та зчитування відповідно, чений до першої шини непарних імпульсів, другий, інформаційний вхід зчитування, причому настанотретій та четвертий ви ходи підключені до першої вний вхід та вхід дозволу запису підключені до шини парних імпульсів, другої шини непарних імвходів другого елемента І, вихід якого з'єднаний з пульсів та другої шини парних імпульсів відповідвходом прямої лічби пристрою, вхід дозволу зчино, перша шина непарних імпульсів підключена до тування з'єднаний з входом зворотньої лічби приперших входів керування непарних розрядних кострою, інформаційні входи запису та зчитування мірок, перша шина парних імпульсів підключена до підключені до входів елемента АБО, ви хід якого перших входів керування парних розрядних коміз'єднаний з першим входом першого елемента І, рок та комірки початкового стану, друга шина нетретій оптичний вихід джерела світла комірки попарних імпульсів підключена до других входів кечаткового стану з'єднаний з третім фотоприймарування непарних розрядних комірок, друга шина чем старшої розрядної комірки, в усіх розрядних парних імпульсів підключена до других входів кекомірках і у комірці початкового стану між другим рування парних розрядних комірок та комірки повходом керування та першим виводом третього чаткового стану, всі комірки містять в своєму склафотоприймача ввімкнено другий розділовий діод, ді регенеративний оптрон, в якому перший вивід а другий вивід третього фотоприймача підключеджерела світла підключений до шини живлення, ний до загальної шини пристрою, крім того, інфордругий вивід підключений до колектора транзистомаційний вхід зчитування і колекторний вивід трара, емітер якого підключений до загальної шини, нзистора комірки початкового стану підключені база підключена до перших виводів першого, друвідповідно до прямого та інверсного входів третьогого та третього фотоприймачів й через резистор го елемента І, вихід якого є інформаційним виходо загальної шини. перший оптичний вихід джередом пристрою. ла світла пов'язаний з першим фотоприймачем На кресленні представлена принципова схема своєї розрядної комірки, другий оптичний вихід оптоелектронного модуля. з'єднаний з другим фотоприймачем наступної розОптоелектронний модуль містить розрядні корядної комірки, третій оптичний вихід з'єднаний з мірки 1.1,...,1.9, комірку 2 початкового стану, Dтретім фотоприймачем попередньої розрядної тригер 3, вузол 4 перемикання напрямку лічби, комірки, крім того. кожна розрядна комірка і комірпершу шин у 5 непарних імпульсів, першу шину 6 ка початкового стану містять перший, другий та парних імпульсів, другу шину 7 непарних імпультретій розділові діоди, комірка початкового стану сів, другу шину 8 парних імпульсів, третю шину 9 містить додатковий резистор та додатковий світнепарних імпульсів, третю шину 10 парних імпульлодіод, прямий вихід RS-тригера вузла перемисів, RS-тригер 11, вхід 12 прямої лічби пристрою, кання напрямку лічби підключений до перших вховхід 13 зворотної лічби пристрою, першийдів першого та другого елементів І, інверсний чегвертий елементи І 14-17. Відповідно розрядні вихід підключений до перших входів третього та комірки 1.1,...,1.9 та комірка 2 початкового стану четвертого елементів І, перший вхід вузла перемають входи 18-20 керування та містять транзисмикання напрямку лічби підключений до других тор 21, джерело 22 світла з трьома оптичними входів першого та третього елементів І, др угий виходами 23-25, перший-третій фотоприймачі 26 7 71172 8 28, розділові діоди 29-31, резистор 32, загальну ньої лічби пристрою. У всіх комірках 1.1,...,1.9 та у шину 33, шину 34 живлення. Пристрій містить комірці 2 між входами 18-20 керування та другими елементи І 35, 36, елемент АБО 37, вхід запису 38, виводами фотоприймачів 26, 27 та першим вивовхід зчитування 39, тактовий вхід 40, настановний дом фотоприймача 28 ввімкнено відповідно роздівхід 41, інформаційний вихід 42 пристрою, входи лові діоди 29-31, другий вивід фо топриймача 28 43 та 44 дозволу запису і зчитування відповідно, з'єднаний із загальною шиною 33, в якості фотокомірка 2 початкового стану містить резистор 45 та приймачів 26-28 використовуються фотодіоди. Ссвітлодіод 46, а пристрій містить елемент І 47. вхід D-тригера 3 підключений до виходу елемента Перший вхід вузла 4 перемикання напрямку лічби І 35, перший вхід якого підключений до виходу підключений до прямого виходу D-тригера З, друелемента АБО 37, другий вхід підключений до такгий вхід підключений до інверсного виходу Dтового входу 40 пристрою, оптичний вихід 24 джетригера 3, перший вихід вузла 4 перемикання нарела 22 світла останньої розрядної комірки 1.9 є прямку лічби підключений до першої шини 5 непавиходом перенесення пристрою, оптичний вихід рних імпульсів, другий ви хід підключений до пер25 джерела 22 світла першої розрядної комірки 1.1 шої шини 6 парних імпульсів, третій ви хід зв'язаний з третім фотоприймачем 28 комірки 2 підключений до другої шини 7 непарних імпульсів, початкового стану, в якій оптичний вихід 25 джеа четвертий вихід підключений до другої шини 8 рела 22 світла зв'язаний з третім фотоприймачем парних імпульсів. Перша шина 5 непарних імпуль28 останьої розрядної комірки 1.9. Входи елемента сів підключена до входів 19 керування непарних АБО 37 підключені відповідно до входів запису 38 розрядних комірок 1.1, 1.3,...,1.9, перша шина 6 та зчитування 39 пристрою, перший вхід елемента парних імпульсів підключена до входів 19 керуІ 36 підключений до входу 43 дозволу запису, його вання парних розрядних комірок 1.2, 1.4,...,1.8 та другий вхід підключений до настановного входу 41 комірки 2 початкового стану, друга шина 7 непарпристрою, а вихід з'єднаний з входом 12 прямої них імпульсів підключена до входів 20 керування лічби пристрою, вхід 13 зворотньої лічби якого непарних розрядних комірок 1.1, 1.3,...,1.9, друга з'єднаний з входом 44 дозволу зчитування пришина 8 парних імпульсів підключена до входів 20 строю, колекторний вивід транзистора 21 комірки 2 керування парних розрядних комірок 1.2, 1.4,..,1.8 початкового стану підключений до інверсного вхота комірки 2 початкового стану. Всі комірки ду елемента І 47, прямий вхід якого з'єднаний з 1.1,.,.,1.9 та 2 містять в своєму складі регенеративходом зчитування 39, а вихід є інформаційним вний оптрон, в якому перший вивід джерела 22 виходом 42 пристрою. світла підключений до шини 34 живлення, другий Пристрій працює в такий спосіб. вивід підключений до колектора транзистора 21, Для готовності модуля до запису інформації емітер якого підключений до загальної шини 33, на шину 34 живлення подається напруга живленбаза підключена до перших виводів першогоня. Для встановлення початкового стану на настатретього фотоприймачів 26-28 та через резистор новний вхід 41 пристрою подається низький поте32 до загальної шини 33. Перший оптичний вихід нціал, при цьому RS-тригер 11 встановлюється в 23 джерела 22 світла зв'язаний з перший фото"одиничний стан", а D-тригер 3 встановлюється в приймачем 26 своєї комірки, другий оптичний вихід "нульовий" стан. 24 зв'язаний з другим фотоприймачем 27 наступВ результаті на перший вхід елемента 115 вуної комірки, третій вихід 25 зв'язаний з третім фозла 4 перемикання напрямку лічби надходить "1" з топриймачем 28 попередньої комірки. Прямий випрямого виходу RS-тригера 11, а на другий вхід хід RS-григера 11 підключений до перших входів надходить "1" з інверсного виходу D-тригера 3, першого та другого елементів І 14, 15, його інверсотже на виході елемента I 15 встановлюється виний вихід підключений до перших входів третього сокий потенціал, а на виходах елементів І 14, 16, та четвертого елементів І 16, 17, перший вхід вуз17 встановлюються низькі потенціали. ла 4 перемикання напрямку лічби підключений до Одночасно з цим відбувається збудження кодруги х входів першого та третього елементів І 14, мірки 2 модуля. На катоді світлодіода 46 присутній 16, другий вхід підключений до други х входів дру"0", по колу шина 34 живлення - резистор 45 - світгого та четвертого елементів І 15, 17. Виходи перлодіод 46 тече струм, що збуджує світлодіод 46, шого-четвертого елементів І 14-17 підключені відякий в свою чергу, оптично діє на фотоприймач 27 повідно до першого-четвертого виходів вузла 4 комірки 2. Під дією цього зв'язку і високого потенперемикання напрямку лічби, третя шина 9 непарціалу на шині 6 опір фотоприймача 27 різко зменних імпульсів підключена до прямого виходу Dшується і в результаті транзистор 21 відкриваєтьтригера 3 та до входу 18 керування непарних розся. По колу колектор-емітер транзистора 21 рядних комірок 1.1, 1.3,...,1.9, третя шина 10 парджерело світла 22 протікає струм, джерело 22 них імпульсів підключена до інверсного виходу Dсвітла випромінює світло, по колу вихід 23 - фо тотригера 3, до D-входу D-тригера 3 і до входу 18 приймач 26 забезпечується позитивний зворотній керування парних розрядних комірок 1.2, 1.4,...,1.8 зв'язок, оскільки по колу шина 34 - діод 29 - фотота комірки 2 початкового стану, в якій світлодіод 46 приймач 26 тече струм. Комірка 2 запам'ятовує оптично зв'язаний з другим фотоприймачем 27, інформацію. З виходу 24 джерела 22 світла коміранод світлодіода 46 через резистор 45 підключеки 2 світловий сигнал діє на фотоприймач 27 наний до шини 34 живлення, катод підключений до ступної розрядної комірки 1.1, готуючи її до робоінверсного R-входу D-тригера 3 та до настановноти, го входу 41 пристрою. Інверсний S-вхід RSПри виконанні операції запису операндів на тригера 11 підключений до входу 12 прямої лічби, вході 43 дозволу запису пристрою необхідна наявінверсний R-вхід підключений до входу 13 зворотність низького потенціалу, який через елемент І 36 9 71172 10 подається на вхід 12 прямої лічби, тобто на інверта 9, а парних розрядних комірок 1.2,...,1.8 завдяки сний S-вхід RS-тригера 11, і встановлює його в наявності нульового потенціалу на шинах 6 та 10. "одиничний стан". В результаті шини 5 та 6 підПри переповненні розрядної сітки модуля одиниця ключені, а шини 7 та 8 відключені. Інформаційні перенесення з'являється на оптичному виході 24 сигнали з входу 38 запису через елемент АБО 37 старшої комірки 1.9 модуля. надходять на перший вхід елемента І 35, а на його При виконанні операції зчитування даних на другий вхід надходять тактові імпульси з входу 40 вході 44 дозволу зчитування пристрою необхідна тактових імпульсів пристрою. D-тригер 3 починає наявність низького потенціалу, який подається на працювати в режимі лічби. вхід 13 зворотньої лічби і встановлює RS-тригер З приходом одиничного сигналу з входу 38 за11 у "н ульовий" стан, отже, шини 5 та 6 відключені, пису і при наявності тактового сигналу з входу 40 тобто мають низькі потенціали, а шини 7 та 8 підD-тригер 3 перейде в "одиничний" стан, тобто на ключені, тобто мають високі потенціали поперейого прямому виході встановиться "1", а на інвермінне, в залежності від величини тривалості сигсному встановиться "0". В результаті на ви ході налу зчитування на вході 39 зчитування, який елемента І 15 вузла 4 перемикання напрямку ліччерез елементи АБО 37 і І 35 подається на С-вхід би з'явиться низький потенціал, тому що на його D-тригера 3, а також на прямий вхід елемента І 47. другий вхід надходить "0" з інверсного виходу DВ результаті реалізуються зв'язки зворотньої лічби тригера 3, а на виході елемента І 14 з'явиться вичерез вихід 25 джерела 22 світла на фотоприймач сокий потенціал, тому що його перший вхід надхо28 попередньої розрядної комірки 1.1,...,1.9 і комідить "1" із прямого виходу RS-тригера 11, а на рки 2 початкового стану. Отже, при зсуві стани другий вхід надходить "1" із прямого виходу Dкомірок 1.1,...,1.9 і комірки 2 міняються в звороттригера 3. ньому напрямку, переходячи з одиничного в нуПід дією одиничного сигналу з виходу 24 джельовий стан, при цьому визначальними є сигнали рела 22 світла комірки 2 початкового стану і висона входах 20 керування розрядних комірок кого потенціалу, що надходить з шини 5, опір фо1.1,...,1.9 і комірки 2 та задіяно діоди 31, а також топриймача 27 розрядної комірки 1.1 різко функціонує оптичний зв'язок з виходу 25 джерела зменшується. В результаті транзистор 21 розряд22 світла комірки 2 початкового стану на фотоної комірки 1.1 відкривається, по колу джерело 22 приймач 28 старшої комірки 1.9 модуля. світла - колектор-емітер транзистора 21 - загальна Одночасно з початком послідовного обнулешина 33 тече струм, джерело 22 світла випроміния розрядних комірок 1.1,...,1.9, починаючи з нює світло і через вихід 23 впливає на фотоприй(k - 1) - ої , яка спрацювала при записі передосмач 26, забезпечуючи позитивний оптичний зворотанньою, на виході 42 елемента І 47 з'являється тній зв'язок. Комірка 1.1 запам'ятовує перший одиничний сигнал, оскільки через коло шина 34 сигнал запису. живлення - джерело 22 світла - транзистор 21 Запирання комірки 2 початкового стану відбузагальна шина 33 комірки 2 початкового стану тевається завдяки наявності резистора 32 і нульовоче стр ум і нульовий сигнал з колекторного виводу го потенціалу на шинах 6 та 10, що приводить до транзистора 21 подається на інверсний вхід елезапирання транзистора 21, причому подача нульомента І 47 при наявності на його прямому вході вого потенціалу з шини 10 через діод 29 та фотоодиничного сигналу зчитування зі входу 39 зчитуприймач 26 (фотодіод) помітно скорочує час запивання пристрою. В результаті на виході 42 елемерання транзистора 21. нта І 47 тривалість одиничного сигналу буде доріЗ приходом наступного імпульсу запису Dвнювати величині тригер 3 перейде в нульовий стан, тобто на його Tзч = t зч + t 0 зч прямому виході з'явиться "0", а на інверсному виході з'явиться "1". В результаті на шині 5 встановде t зч - час зчитування (k-1) розрядних комірок люється низький потенціал, а на шині 6 встанов1.1,...,1.9; люється високий потенціал. Під дією оптичного t0 - час зчитування комірки 2 початкового стану. зв'язку з виходу 24 комірки 1.1 на фотоприймач 27 зч комірки 1.2 та високого потенціалу з шини 6 опір Якщо tзч = (k - 1)t і t0 = t , то Tзч = kt , тобто зч фотоприймача 27 комірки 1.2 різко зменшується, тривалість одиничного сигналу на виході 42 елетранзистор 21 відкривається, збуджується регенемента І 47 буде пропорційна кількості k розрядних ративний оптрон комірки 1.2 та запирається регекомірок 1.1,...,1.9, що спрацювали при записі. При неративний оптрон комірки 1.1 аналогічно описацьому інформація у модулі буде втрачена; оскільному вище. ки в одиничному стані буде знаходитись тільки Аналогічним чином відбувається спрацьовуk - та розрядна комірка 1.1,...,1.9. вання наступних комірок 1.3,...,1.9 модуля, при У запропонованому пристрої оптоелектцьому визначальними є сигнали на входах 18 та ронний модуль має розширені функціональні мож19 керування комірок і задіяно діоди 29 та 30. Кільливості, оскільки забезпечує послідовний запис і кість комірок модуля, що спрацювали, визначаєтьзчитування без збереження цифрових даних у ся тривалістю сигналу запису на вході 38 запису вигляді одиничного нормального коду. пристрою. Запирання по входах 18 та 19 непарних розрядних комірок 1.1,1.3,....,1.9 відбувається завдяки наявності нульового потенціалу на шинах 5 11 Комп’ютерна в ерстка Н. Лисенко 71172 Підписне 12 Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
