Апарат для висушування газу

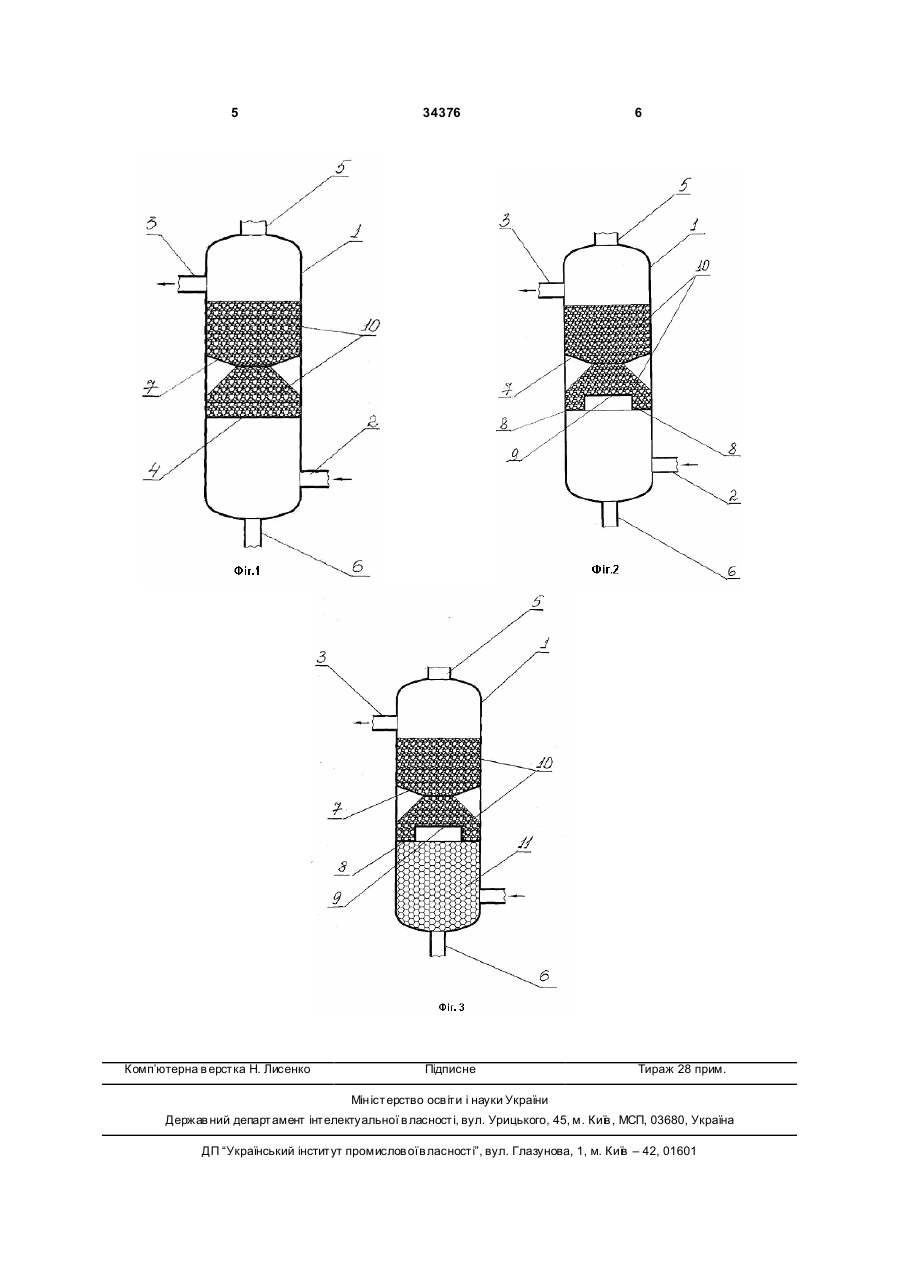

1. Апарат для висушування газу, виконаний у вигляді вертикально орієнтованого циліндрового корпусу, забезпеченого вхідним і вихідним патрубками, решіткою, яка розташована в корпусі горизонтально вище за вхідний патрубок і що розділяє порожнину корпусу на верхню і нижню частини, люком для завантаження деліквісцентної солі, 3 34376 Відомий апарат для осушення газу або повітря, який використовує як осушувач деликвисцентни солі. [патент US 3511594, клас МПК B01D53/14, B01D47/00, опуб. 1970 год]. Апарат виконаний у вигляді вертикально орієнтованого циліндрового корпусу, забезпеченого вхідним і вихідним патрубками для газу. Усередині корпусу розташована горизонтальна решітка, яка розподіляє корпус на дві частини. У верхній частині корпусу є люк для завантаження деликвисцентной солі в апарат, а в донній частині апарату влаштований дренаж. Під решіткою порожнина корпусу заповнена насадкою у вигляді кілець Рашига. Верхня частина корпусу заповнюється гранулами деликвисцентной солі. При проходженні вологого газу через шар деликвисцентной солі вона розчиняється і соляний розчин, що утворився при цьому, стікає через решітку на кільця Рашига, які служать засобом для забезпечення ефективного контакту вологого газу з розчином, який обтікає поверхню кілець Рашига і збирається в донній частині апарату. Слабким місцем апаратів подібного типу є решітка, які служіть опорною поверхнею для шару осушувача. Навантаження на решітку, а отже і кількість завантажуваного в апарат осушувача визначається її міцністю. Решітка може витримати тільки певну кількість осушувача, зберігаючи свою пропускну спроможність, тому недоліком апарату по прототипу є часті припинення, пов’язані із завантаженням апарату осушувачем. У основу корисної моделі поставлене завдання створення пристрою для осушення природного газу надійного в роботі, простого по конструкції, нескладного в експлуатації і який може бути легко вбудований в існуючі схеми транспортування і переробки природного газу. Найбільш близьким по технічній суті до корисної моделі, що заявляється, є раніше згаданий апарат, [описаний в патенті US №3511594, клас МПК B01D53/14, B01D47/00]. Недоліком осушувача газу по прототипу є часті останови апарату для завантаження осушувача, кількість якого регламентується міцністю ґрат, що істотно знижує чистий час його експлуатації і збільшує виробничі витрати. Завдання корисної моделі, що заявляється, полягає в зниженні виробничих витрат за рахунок збільшення кількості завантажуваного осушувача при зниження навантаження на решітку. Поставлене завдання розв’язується завдяки тому, що у відомому осушувані газу, що складається з вертикально орієнтованого циліндрового корпусу, оснащеного вхідним і вихідним патрубками, решіткою, яка розташована в корпусі горизонтально вище за вхідний патрубок і що розподіляє порожнину корпусу на верхню і нижню частині, люком для завантаження осушувана солі, розміщеним у верхній частині корпусу, дренажем в дон 4 ній частині корпусу для видалення відпрацьованого розсолу, відповідно до пропонованої корисної моделі в корпусі над решіткою на деякій відстані від неї встановлений дифузор, обернений меншою основою у бік решітки. Пропонована корисна модель відрізняється від прототипу також конструкцією решітки, встановленої під дифузором. Вона складається з перфорованого кільця, зовнішній діаметр якого рівний внутрішньому діаметру корпусу, і встановленого по центру кільця перфорованого стакана, діаметр якого рівний або більше діаметру меншої основи дифузора. Ще одна відмінність полягає в тому, що кут між твірною дифузора і стінкою корпусу складає 5075°. Розташування дифузора над решіткою дозволяє збільшити кількість завантажуваного осушувана і продовжити тим самим час експлуатації апарату між завантаженнями без збільшення навантаження на грати. На Фіг.1 показаний у схематичному вигляді апарат для висушування газу, що заявляється, усередині якого встановлений над решіткою дифузор; на Фіг.2 - апарат для висушування газу з дифузором і комбінованою решіткою; на Фіг.3 - апарат для висушування газу з дифузором, комбінованою решіткою і насадкою, яка розташована під решіткою. Апарат складається з корпусу 1, оснащеного вхідним патрубком 2, вихідним патрубком 3, решіткою 4, завантажувальним люком 5, дренажем 6. Над решіткою розміщений дифузор 7. Решітка 4 складається з перфорованого кільця 8 і сполученого з ним перфорованого стакана 9. Верхня частина корпусу заповнена осушувачем 10. Під решіткою розміщена насадка 11. Працює осушувач таким чином. Через люк 5 в корпус 1 завантажують осушувач 10, наприклад хлорид кальцію. Вологий природний газ поступає через вхідний патрубок 2 в корпус 1. У міру проходження вологого газу через шар осушувана 10 хлорид кальцію сорбує вологу з газу і поступово перетворюється на насичений соляний розчин. Гранули хлориду кальцію при цьому зменшуються в розмірі, д Грати 4 і розташована під нею насадка 11 запобігають попаданню дрібних частинок солі в донну частину корпусу, де соляний розчин накопичується і періодично віддаляється через дренаж 6 Сухий газ віддаляється через вихідний патрубок 3. Запропонований апарат для висушування газу може знайти застосовування в газотранспортних системах і в системах переробки газу. Апарат легко вбудовується в існ уючі системи . Апарат, що заявляється, відрізняється від апаратів, що застосовуються до цього часу в промисловості, простотою конструкції і обслуговування. 5 Комп’ютерна в ерстка Н. Лисенко 34376 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
