Пристрій для охолодження вентиляційного повітря
Номер патенту: 34377
Опубліковано: 11.08.2008
Автори: Зубко Андрій Миколайович, Лапшин Олександр Єгорович, Немченко Анатолій Андрійович, Ошмянський Ігор Броніславович, Лапшин Олександр Олександрович
Формула / Реферат
Пристрій для охолодження вентиляційного повітря, що містить корпус і підвідні трубопроводи для подачі вентиляційного та стисненого повітря, який відрізняється тим, що на вході корпусу розташовано завихрювач і відвідний патрубок, один кінець якого закріплено коаксіально всередині корпусу, а другий кінець з'єднано з наскрізним отвором у боковій поверхні корпусу, при цьому на виході корпусу співвісно його осі встановлено сопло, яке з'єднано з трубопроводом стисненого повітря і виконано з можливістю його різкого розширення.
Текст

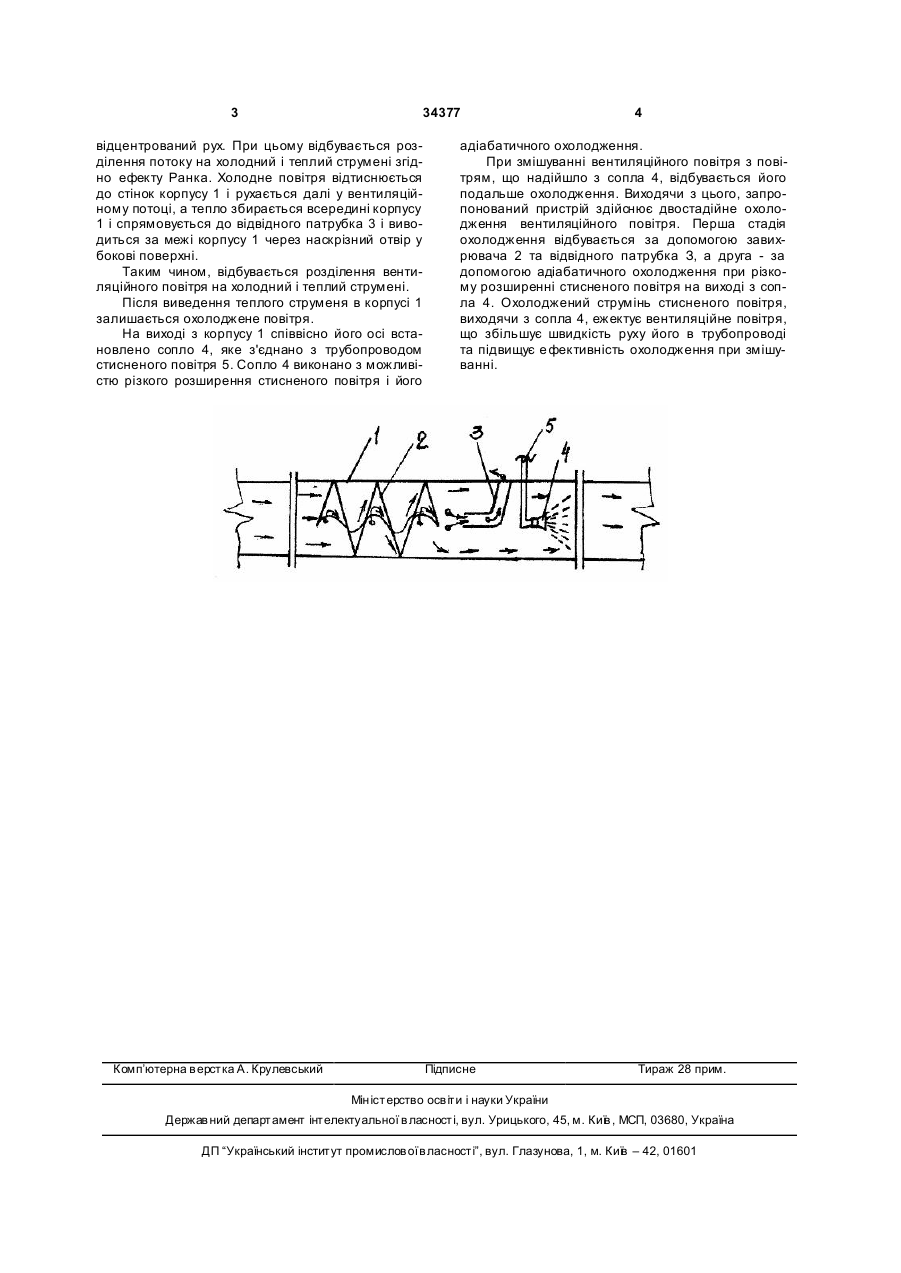

Пристрій для охолодження вентиляційного повітря, що містить корпус і підвідні трубопроводи для подачі вентиляційного та стисненого повітря, який відрізняється тим, що на вході корпусу розташовано завихрювач і відвідний патрубок, один кінець якого закріплено коаксіально всередині корпусу, а др угий кінець з'єднано з наскрізним отвором у боковій поверхні корпусу, при цьому на виході корпусу співвісно його осі встановлено сопло, яке з'єднано з трубопроводом стисненого повітря і виконано з можливістю його різкого розширення. (19) (21) u200802825 (22) 04.03.2008 (24) 11.08.2008 (46) 11.08.2008, Бюл.№ 15, 2008 р. (72) ЛАПШИН ОЛЕКСАНДР ЄГОРОВИЧ, UA, ЗУБКО АНДРІЙ МИКОЛАЙОВИЧ, U A, ЛАПШИН ОЛЕКСАНДР ОЛЕКС АНДРОВИЧ, UA, НЕМЧЕНКО АН АТОЛІЙ АНДРІЙОВИЧ, U A, ОШМЯНСЬКИЙ ІГОР БРОНІСЛАВОВИЧ, U A (73) КРИВОРІЗЬКИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, UA 3 34377 відцентрований рух. При цьому відбувається розділення потоку на холодний і теплий струмені згідно ефекту Ранка. Холодне повітря відтиснюється до стінок корпусу 1 і рухається далі у вентиляційному потоці, а тепло збирається всередині корпусу 1 і спрямовується до відвідного патрубка 3 і виводиться за межі корпусу 1 через наскрізний отвір у бокові поверхні. Таким чином, відбувається розділення вентиляційного повітря на холодний і теплий струмені. Після виведення теплого струменя в корпусі 1 залишається охолоджене повітря. На виході з корпусу 1 співвісно його осі встановлено сопло 4, яке з'єднано з трубопроводом стисненого повітря 5. Сопло 4 виконано з можливістю різкого розширення стисненого повітря і його Комп’ютерна в ерстка А. Крулевський 4 адіабатичного охолодження. При змішуванні вентиляційного повітря з повітрям, що надійшло з сопла 4, відбувається його подальше охолодження. Виходячи з цього, запропонований пристрій здійснює двостадійне охолодження вентиляційного повітря. Перша стадія охолодження відбувається за допомогою завихрювача 2 та відвідного патрубка З, а друга - за допомогою адіабатичного охолодження при різкому розширенні стисненого повітря на виході з сопла 4. Охолоджений струмінь стисненого повітря, виходячи з сопла 4, ежектує вентиляційне повітря, що збільшує швидкість руху його в трубопроводі та підвищує е фективність охолодження при змішуванні. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for cooling ventilation air
Автори англійськоюLapshyn Oleksandr Yehorovych, Zubko Andrii Mykolaiovych, Lapshyn Oleksandr Oleksandrovych, Nemchenko Anatolii Andriiovych, Oshmianskyi Ihor Bronislavovych
Назва патенту російськоюУстройство для охлаждения вентиляционного воздуха
Автори російськоюЛапшин Александр Егорович, Зубко Андрей Николаевич, Лапшин Александр Александрович, Немченко Анатолий Андреевич, Ошмянский Игорь Брониславович
МПК / Мітки
МПК: F25B 9/02
Мітки: повітря, охолодження, вентиляційного, пристрій
