Поляриметричний радіолокатор, що містить генератор зондувального сигналу, вхід якого з'єднаний з хронізатором, передавальну антену, вхід якої підключений до виходу генератора та яка налаштована на випромінювання електромагнітного коливання з фіксованою поляризацією, приймач, давач положення антен, з'єднаний з передавальною антеною та приймальними антенами, блок обробки прийнятих сигналів і визначення поляриметричних параметрів, вхід якого з'єднаний з хронізатором, давачем положення антен та приймачем, і блок відображення і реєстрації, вхід якого підключено до виходу блока обробки та визначення поляриметричних параметрів, який відрізняється тим, що до нього включено n приймальних антен, налаштованих на приймання сигналів з різними поляризаціями, які спрямовані на один об'єкт дослідження та кожна з яких з'єднана з n приймачами, виходи яких підключено до блока обробки сигналів та визначення поляриметричних параметрів.

Текст

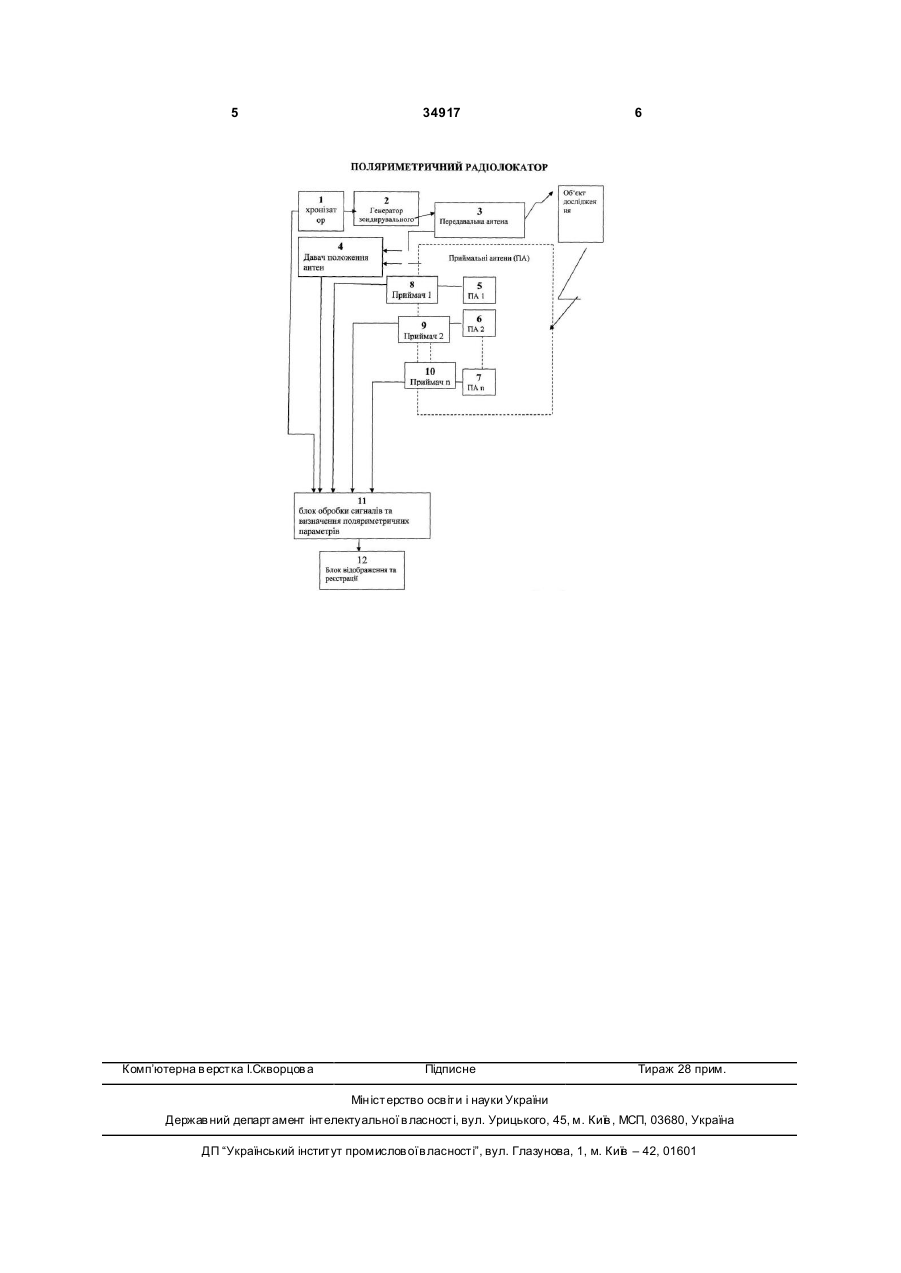

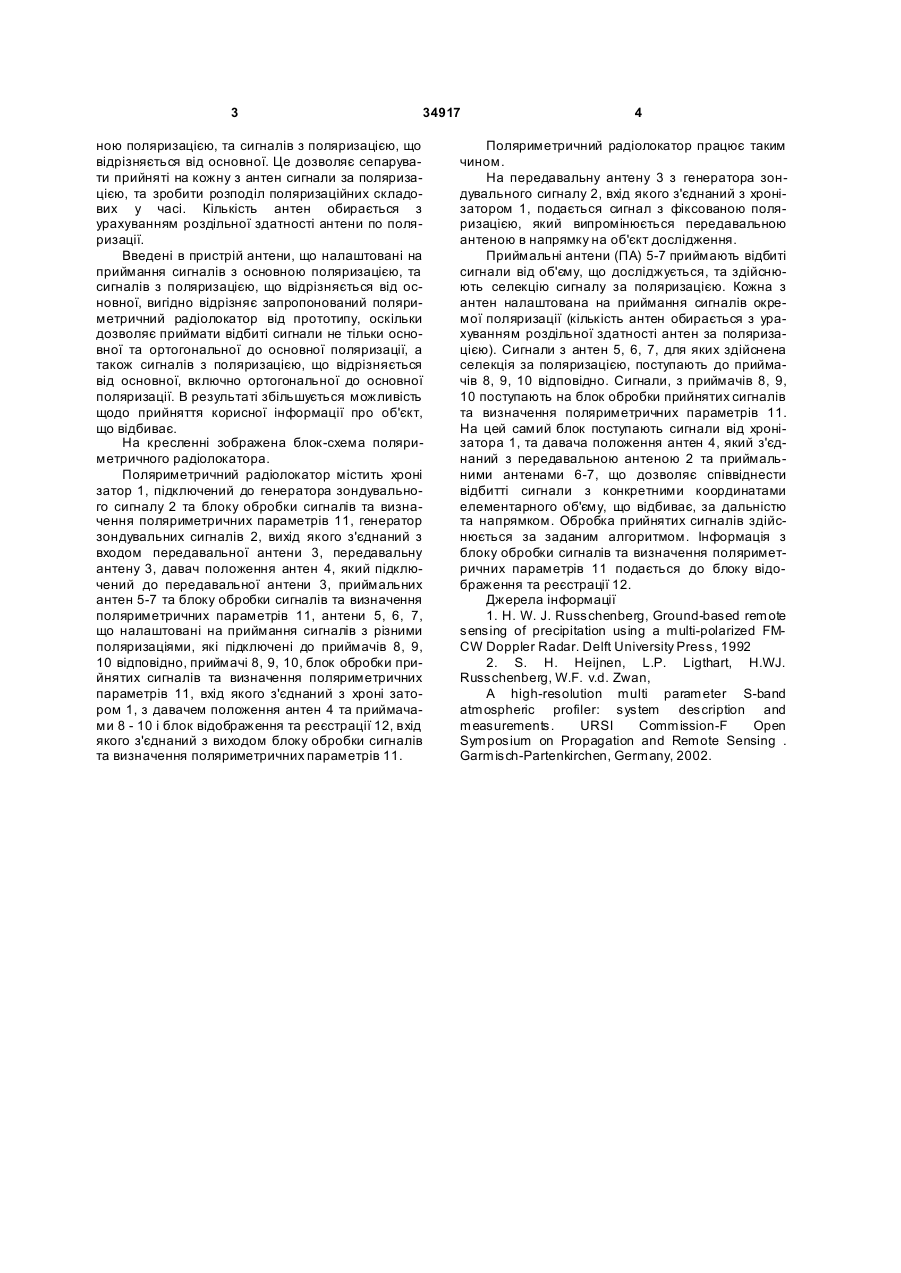

Поляриметричний радіолокатор, що містить генератор зондувального сигналу, вхід якого з'єднаний з хронізатором, передавальну антену, вхід якої підключений до виходу генератора та яка налаштована на випромінювання електромагнітного коливання з фіксованою поляризацією, приймач, 3 34917 ною поляризацією, та сигналів з поляризацією, що відрізняється від основної. Це дозволяє сепарувати прийняті на кожну з антен сигнали за поляризацією, та зробити розподіл поляризаційних складових у часі. Кількість антен обирається з урахуванням роздільної здатності антени по поляризації. Введені в пристрій антени, що налаштовані на приймання сигналів з основною поляризацією, та сигналів з поляризацією, що відрізняється від основної, вигідно відрізняє запропонований поляриметричний радіолокатор від прототипу, оскільки дозволяє приймати відбиті сигнали не тільки основної та ортогональної до основної поляризації, а також сигналів з поляризацією, що відрізняється від основної, включно ортогональної до основної поляризації. В результаті збільшується можливість щодо прийняття корисної інформації про об'єкт, що відбиває. На кресленні зображена блок-схема поляриметричного радіолокатора. Поляриметричний радіолокатор містить хроні затор 1, підключений до генератора зондувального сигналу 2 та блоку обробки сигналів та визначення поляриметричних параметрів 11, генератор зондувальних сигналів 2, вихід якого з'єднаний з входом передавальної антени 3, передавальну антену 3, давач положення антен 4, який підключений до передавальної антени 3, приймальних антен 5-7 та блоку обробки сигналів та визначення поляриметричних параметрів 11, антени 5, 6, 7, що налаштовані на приймання сигналів з різними поляризаціями, які підключені до приймачів 8, 9, 10 відповідно, приймачі 8, 9, 10, блок обробки прийнятих сигналів та визначення поляриметричних параметрів 11, вхід якого з'єднаний з хроні затором 1, з давачем положення антен 4 та приймачами 8 - 10 і блок відображення та реєстрації 12, вхід якого з'єднаний з виходом блоку обробки сигналів та визначення поляриметричних параметрів 11. 4 Поляриметричний радіолокатор працює таким чином. На передавальну антену 3 з генератора зондувального сигналу 2, вхід якого з'єднаний з хронізатором 1, подається сигнал з фіксованою поляризацією, який випромінюється передавальною антеною в напрямку на об'єкт дослідження. Приймальні антени (ПА) 5-7 приймають відбиті сигнали від об'єму, що досліджується, та здійснюють селекцію сигналу за поляризацією. Кожна з антен налаштована на приймання сигналів окремої поляризації (кількість антен обирається з урахуванням роздільної здатності антен за поляризацією). Сигнали з антен 5, 6, 7, для яких здійснена селекція за поляризацією, поступають до приймачів 8, 9, 10 відповідно. Сигнали, з приймачів 8, 9, 10 поступають на блок обробки прийнятих сигналів та визначення поляриметричних параметрів 11. На цей самий блок поступають сигнали від хронізатора 1, та давача положення антен 4, який з'єднаний з передавальною антеною 2 та приймальними антенами 6-7, що дозволяє співвіднести відбитті сигнали з конкретними координатами елементарного об'єму, що відбиває, за дальністю та напрямком. Обробка прийнятих сигналів здійснюється за заданим алгоритмом. Інформація з блоку обробки сигналів та визначення поляриметричних параметрів 11 подається до блоку відображення та реєстрації 12. Джерела інформації 1. H. W. J. Russchenberg, Ground-based remote sensing of precipitation using a multi-polarized FMCW Doppler Radar. Delft University Press, 1992 2. S. H. Heijnen, L.P. Ligthart, H.WJ. Russchenberg, W.F. v.d. Zwan, A high-resolution multi parameter S-band atmospheric profiler: system description and measurements. URSI Commission-F Open Symposium on Propagation and Remote Sensing . Garmisch-Partenkirchen, Germany, 2002. 5 Комп’ютерна в ерстка І.Скворцов а 34917 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
