Черв’ячна фреза

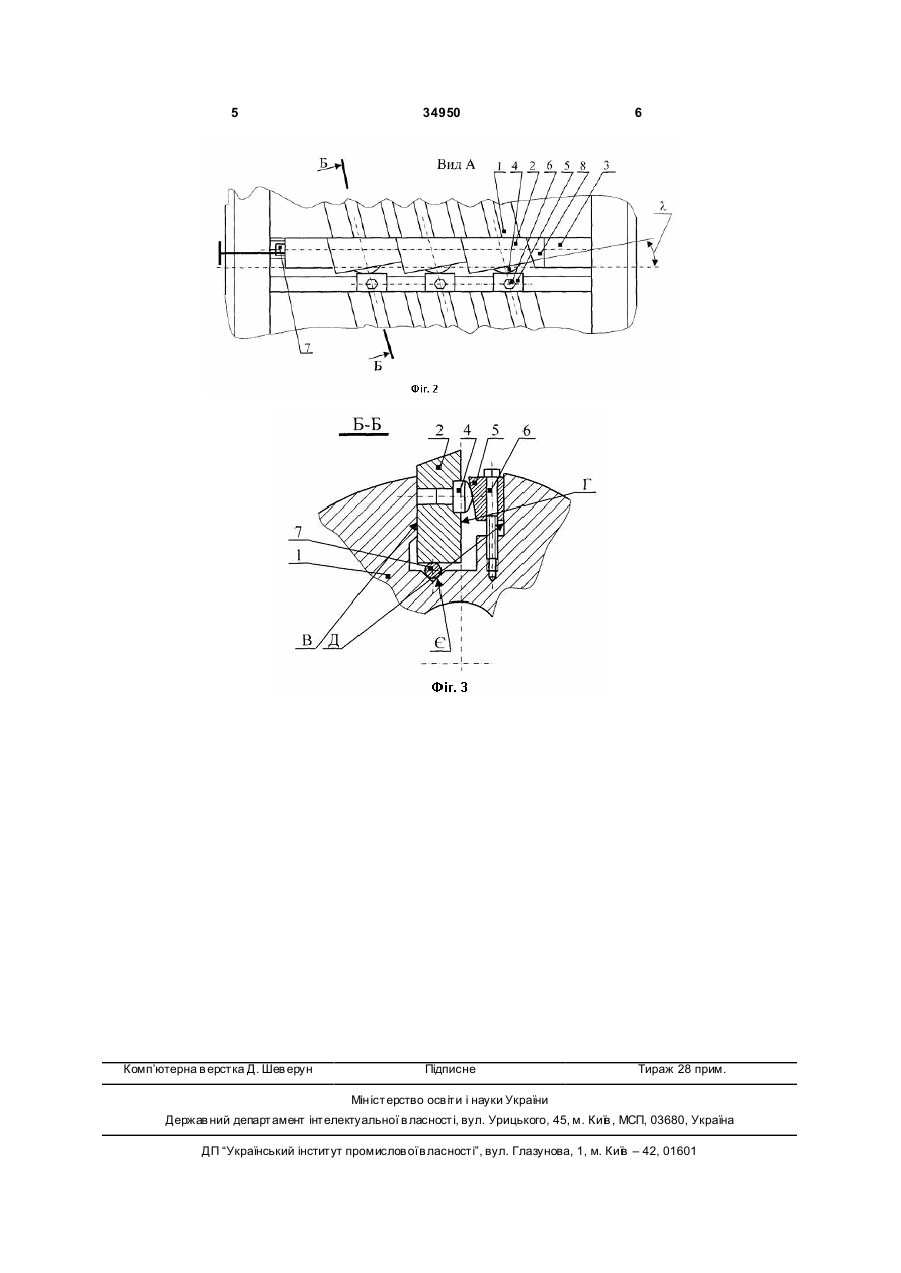

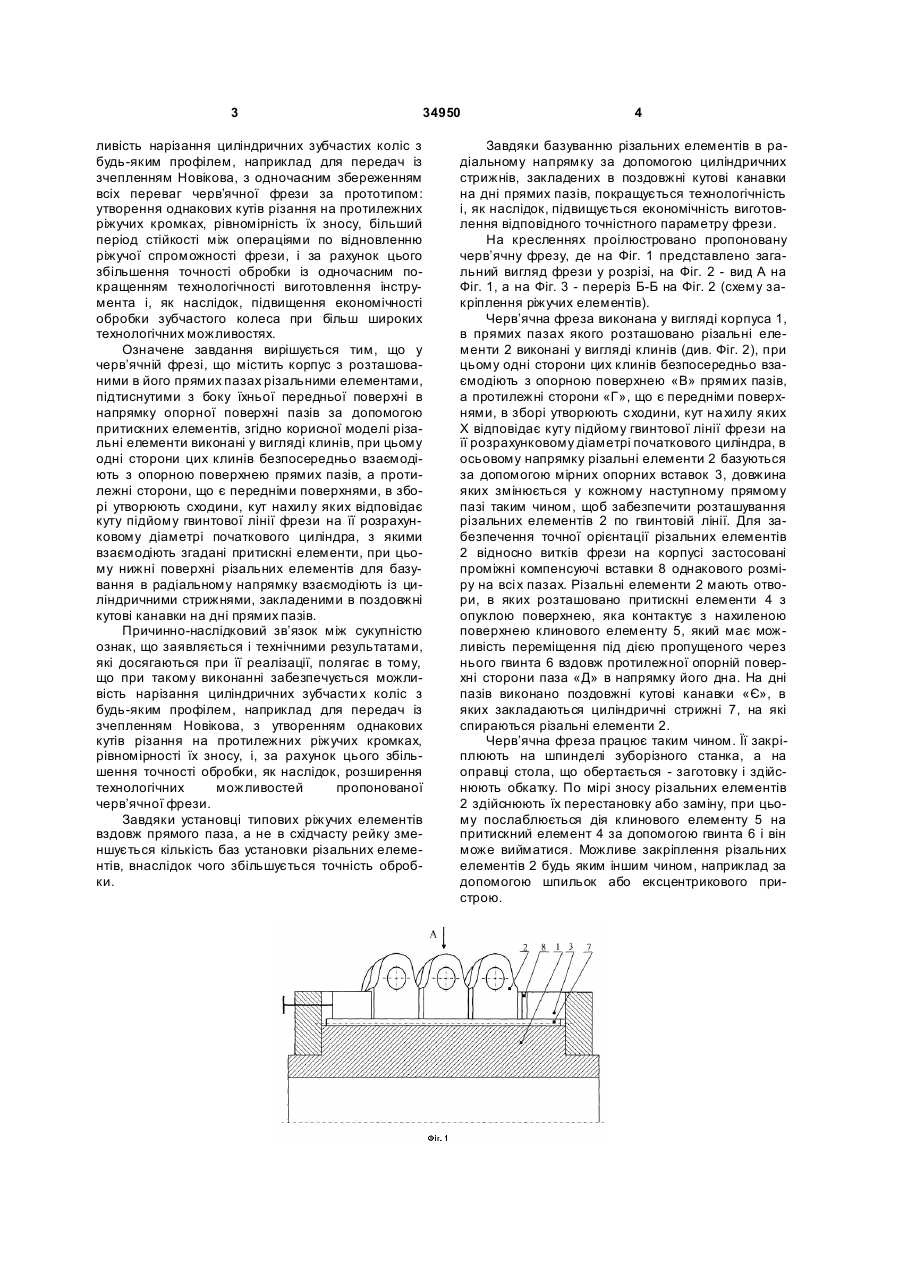

1. Черв'ячна фреза, що містить корпус з розташованими в його прямих пазах різальними елементами, підтиснутими з боку їхньої передньої поверхні в напрямку опорної поверхні пазів за допомогою притискних елементів, яка відрізняється тим, що різальні елементи виконані у вигляді клинів, при цьому одні сторони цих клинів безпосередньо взаємодіють з опорною поверхнею прямих пазів, а протилежні сторони, що є передніми поверхнями, в зборі утворюють сходини, кут на хилу яких відповідає куту підйому гвинтової лінії фрези на її розрахунковому діаметрі початкового циліндра, з якими взаємодіють згадані притискні елементи. 2. Фреза за п. 1, яка відрізняється тим, що на дні пазів виконані поздовжні кутові канавки, в яких розміщені циліндричні стрижні, на які спираються різальні елементи. Корисна модель стосується машинобудування, а саме черв’ячних фрез з механічним кріпленням ріжучих елементів для нарізання зубчастих коліс з будь-яким профілем, наприклад для передач із зчепленням Новікова. Відома черв’ячна фреза [див. авт. св. SU №1007868, М.кл.3 B23F 21/16, опубл. Бюл. №12, 30.03.83р.], виконана у вигляді корпусу, в прямих ступінчастих пазах якого розташовано ріжучі елементи, що мають передню поверхню паралельну осі фрези. Відома також черв’ячна фреза [див. патент України №40915 А, МПК 7 B23F 21/16, опубл. Бюл. №7, 15.08.01р.], що містить корпус з розташованими в його пазах рейками, на яких закріплено ріжучі елементи, які взаємодіють з клинами, а їхні передні поверхні паралельні осі інструменту, при цьому на неробочій поверхні зубів є отвори з розташованими в них притискними елементами. Недоліком описаних вище фрез є те, що розташування передньої поверхні ріжучих елементів паралельно осі інструменту поряд з спрощенням його виготовлення вносить органічну похибку кругового профілю, крім того таке розташування ріжучих елементів призводить до утворення різних кутів різання на протилежних ріжучих кромках, а це обумовлює нерівномірність зносу і, як наслідок, зменшення точності обробки. Відома також найбільш близька за технічною суттю до пропонованої черв’ячна фреза [див. патент України №60011 А, МПК 7 B23F 21/16, опубл. 25.04.2007р.], що містить корпус з розташованими в його пазах східчастими рейками, на яких закріплено різальні елементи, при цьому кут нахилу сходин рейок відповідає куту підйому гвинтової лінії фрези на її розрахунковому діаметрі початкового циліндра. Недоліком описаної фрези є те, що така фреза забезпечує можливість нарізання циліндричних зубчасти х коліс тільки з круговим профілем, оскільки різальні елементи мають базу у вигляді циліндричної поверхні, яка допускає можливість їхнього повороту навколо осі цієї бази. Крім того у зв’язку з установкою різальних елементів в східчасту рейку збільшується кількість баз установки різальних елементів, внаслідок чого зменшується точність обробки. В основу корисної моделі поставлено завдання такого удосконалення черв’ячної фрези, при якому за рахунок зміни конструкції різальних елементів, виконання їх у вигляді клинів та пропонованого їхнього розташування забезпечується мож (19) UA (11) 34950 (13) U (21) u200804568 (22) 10.04.2008 (24) 26.08.2008 (46) 26.08.2008, Бюл.№ 16, 2008 р. (72) РОЗЕНБЕРГ ОЛЕГ ОЛЕКСАНДРОВИЧ, UA, РИБАК ВАЛЕРІЙ ЯКОВИЧ, UA, МИКИЩЕНКО ОЛЕКСАНДР АН АТОЛІЙОВИЧ, U A, ПІВЕНЬ ВОЛОДИМИР ОЛЕКС АНДРОВИЧ, UA, НОВІНСКІЙ ВАДІМ ВЛАДІСЛАВОВІЧ, КЛЯ МКО АНДРЄЙ СТАНІСЛАВОВІЧ, МАХОВСЬКИЙ ЮРІЙ ОЛЕКСІЙОВИЧ, UA, БАВИКІН ОЛЕКСІЙ ЄГОРОВИЧ, ПАЩЕНКО ВОЛОДИ МИР ОЛЕКС АНДРОВИЧ, U A (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ ВИРОБНИЧО-КОМЕРЦІЙН А ФІРМА "УКРКОМПЛЕКТ", UA, РОЗЕНБЕРГ ОЛЕГ ОЛЕКСАНДРОВИЧ, UA, МАХОВСЬКИЙ ЮРІЙ ОЛЕКСІЙОВИЧ, UA 3 34950 ливість нарізання циліндричних зубчастих коліс з будь-яким профілем, наприклад для передач із зчепленням Новікова, з одночасним збереженням всіх переваг черв’ячної фрези за прототипом: утворення однакових кутів різання на протилежних ріжучих кромках, рівномірність їх зносу, більший період стійкості між операціями по відновленню ріжучої спроможності фрези, і за рахунок цього збільшення точності обробки із одночасним покращенням технологічності виготовлення інструмента і, як наслідок, підвищення економічності обробки зубчастого колеса при більш широких технологічних можливостях. Означене завдання вирішується тим, що у черв’ячній фрезі, що містить корпус з розташованими в його прямих пазах різальними елементами, підтиснутими з боку їхньої передньої поверхні в напрямку опорної поверхні пазів за допомогою притискних елементів, згідно корисної моделі різальні елементи виконані у вигляді клинів, при цьому одні сторони цих клинів безпосередньо взаємодіють з опорною поверхнею прямих пазів, а протилежні сторони, що є передніми поверхнями, в зборі утворюють сходини, кут нахилу яких відповідає куту підйому гвинтової лінії фрези на її розрахунковому діаметрі початкового циліндра, з якими взаємодіють згадані притискні елементи, при цьому нижні поверхні різальних елементів для базування в радіальному напрямку взаємодіють із циліндричними стрижнями, закладеними в поздовжні кутові канавки на дні прямих пазів. Причинно-наслідковий зв’язок між сукупністю ознак, що заявляється і технічними результатами, які досягаються при її реалізації, полягає в тому, що при такому виконанні забезпечується можливість нарізання циліндричних зубчасти х коліс з будь-яким профілем, наприклад для передач із зчепленням Новікова, з утворенням однакових кутів різання на протилежних ріжучих кромках, рівномірності їх зносу, і, за рахунок цього збільшення точності обробки, як наслідок, розширення технологічних можливостей пропонованої черв’ячної фрези. Завдяки установці типових ріжучих елементів вздовж прямого паза, а не в східчасту рейку зменшується кількість баз установки різальних елементів, внаслідок чого збільшується точність обробки. 4 Завдяки базуванню різальних елементів в радіальному напрямку за допомогою циліндричних стрижнів, закладених в поздовжні кутові канавки на дні прямих пазів, покращується технологічність і, як наслідок, підвищується економічність виготовлення відповідного точністного параметру фрези. На кресленнях проілюстровано пропоновану черв’ячну фрезу, де на Фіг. 1 представлено загальний вигляд фрези у розрізі, на Фіг. 2 - вид А на Фіг. 1, а на Фіг. 3 - переріз Б-Б на Фіг. 2 (схему закріплення ріжучих елементів). Черв’ячна фреза виконана у вигляді корпуса 1, в прямих пазах якого розташовано різальні елементи 2 виконані у вигляді клинів (див. Фіг. 2), при цьому одні сторони цих клинів безпосередньо взаємодіють з опорною поверхнею «В» прямих пазів, а протилежні сторони «Г», що є передніми поверхнями, в зборі утворюють сходини, кут на хилу яких X відповідає куту підйому гвинтової лінії фрези на її розрахунковому діаметрі початкового циліндра, в осьовому напрямку різальні елементи 2 базуються за допомогою мірних опорних вставок 3, довжина яких змінюється у кожному наступному прямому пазі таким чином, щоб забезпечити розташування різальних елементів 2 по гвинтовій лінії. Для забезпечення точної орієнтації різальних елементів 2 відносно витків фрези на корпусі застосовані проміжні компенсуючі вставки 8 однакового розміру на всі х пазах. Різальні елементи 2 мають отвори, в яких розташовано притискні елементи 4 з опуклою поверхнею, яка контактує з нахиленою поверхнею клинового елементу 5, який має можливість переміщення під дією пропущеного через нього гвинта 6 вздовж протилежної опорній поверхні сторони паза «Д» в напрямку його дна. На дні пазів виконано поздовжні кутові канавки «Є», в яких закладаються циліндричні стрижні 7, на які спираються різальні елементи 2. Черв’ячна фреза працює таким чином. Її закріплюють на шпинделі зуборізного станка, а на оправці стола, що обертається - заготовку і здійснюють обкатку. По мірі зносу різальних елементів 2 здійснюють їх перестановку або заміну, при цьому послаблюється дія клинового елементу 5 на притискний елемент 4 за допомогою гвинта 6 і він може вийматися. Можливе закріплення різальних елементів 2 будь яким іншим чином, наприклад за допомогою шпильок або ексцентрикового пристрою. 5 Комп’ютерна в ерстка Д. Шев ерун 34950 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
