Торцева фреза

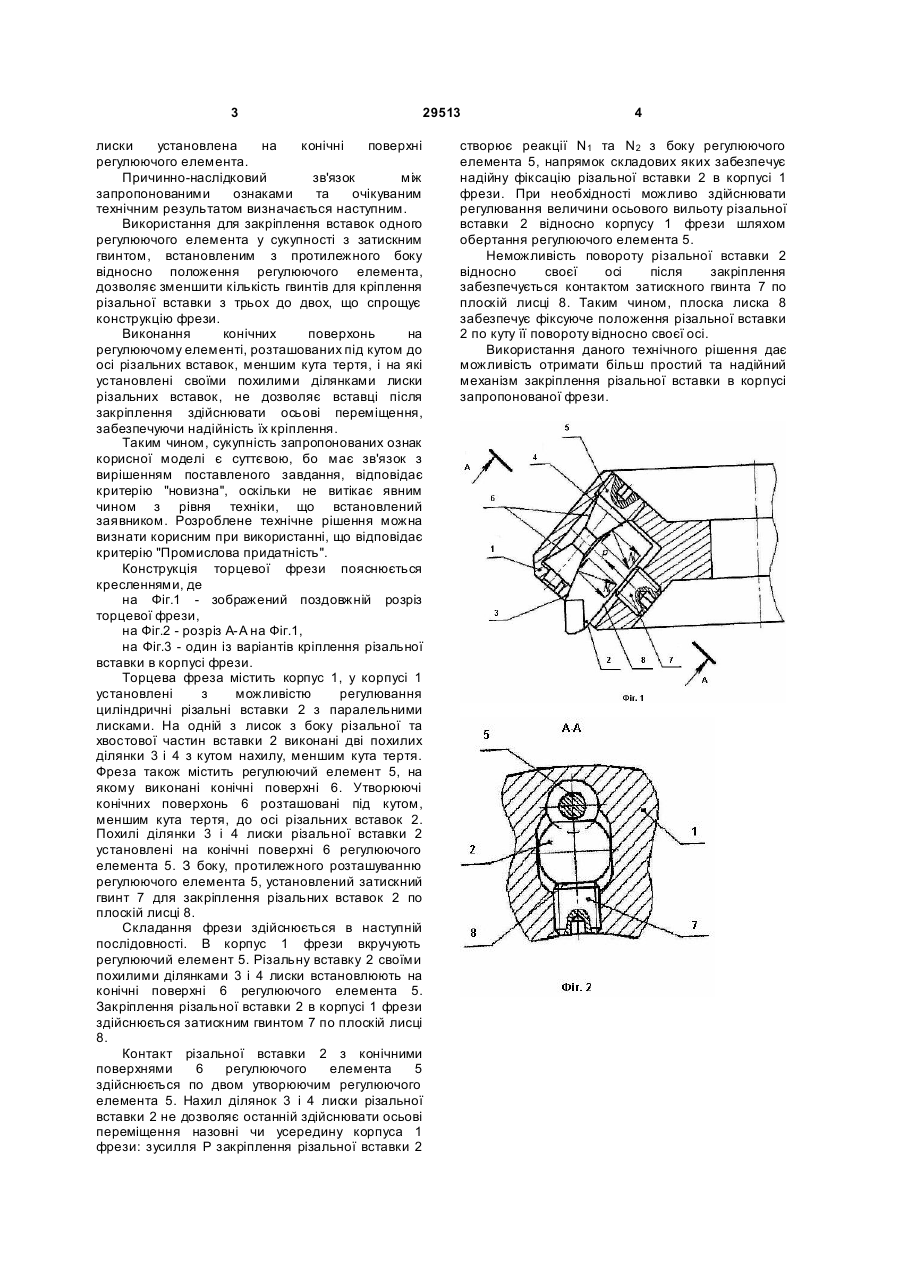

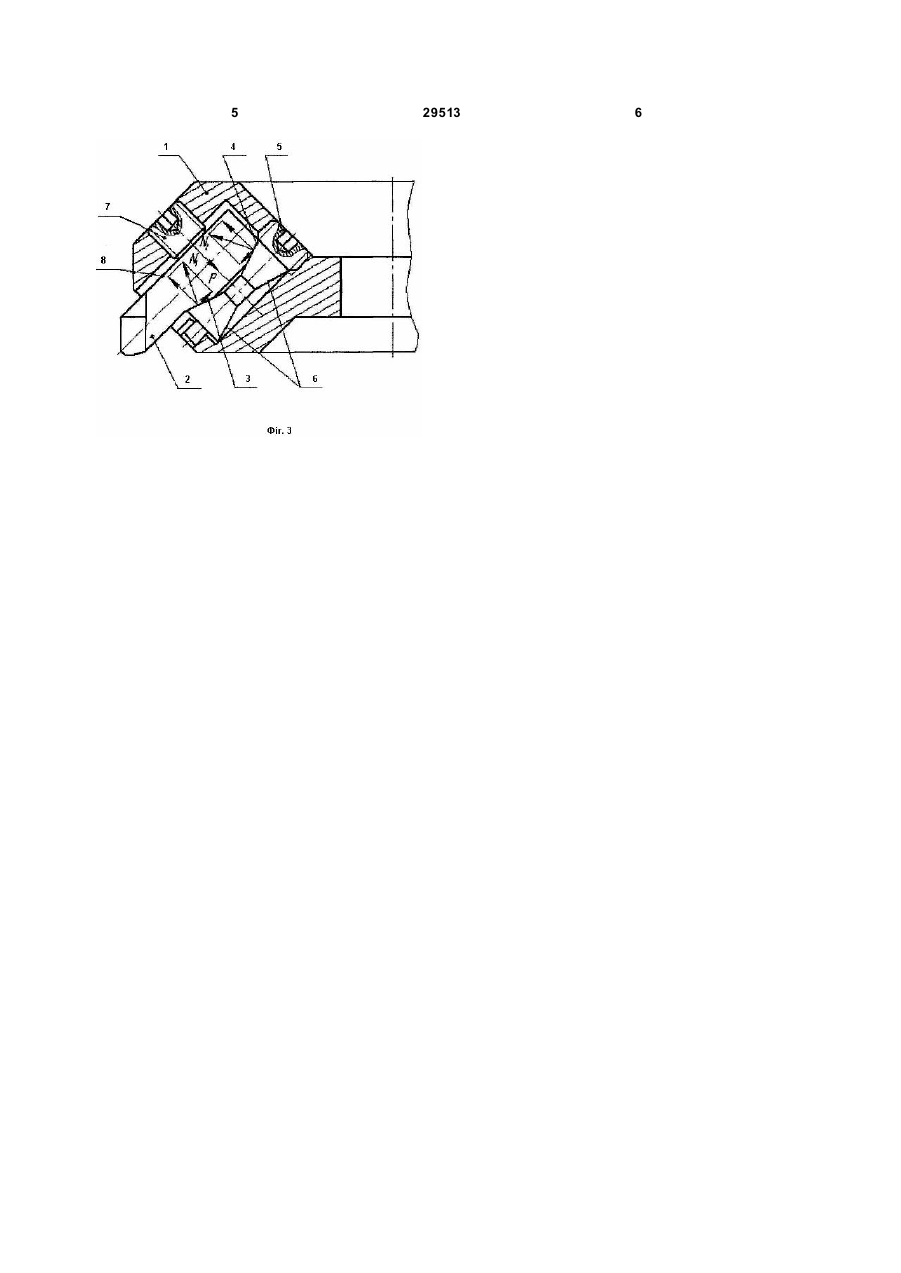

Торцева фреза, що містить корпус із встановленими в ньому з можливістю регулювання циліндричними різальними вставками з паралельними лисками, на одній з яких з боку різальної і хвостової частин вставки 3 29513 лиски установлена на конічні поверхні регулюючого елемента. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним технічним результатом визначається наступним. Використання для закріплення вставок одного регулюючого елемента у сукупності з затискним гвинтом, встановленим з протилежного боку відносно положення регулюючого елемента, дозволяє зменшити кількість гвинтів для кріплення різальної вставки з трьох до двох, що спрощує конструкцію фрези. Виконання конічних поверхонь на регулюючому елементі, розташованих під кутом до осі різальних вставок, меншим кута тертя, і на які установлені своїми похилими ділянками лиски різальних вставок, не дозволяє вставці після закріплення здійснювати осьові переміщення, забезпечуючи надійність їх кріплення. Таким чином, сукупність запропонованих ознак корисної моделі є суттєвою, бо має зв'язок з вирішенням поставленого завдання, відповідає критерію "новизна", оскільки не витікає явним чином з рівня техніки, що встановлений заявником. Розроблене технічне рішення можна визнати корисним при використанні, що відповідає критерію "Промислова придатність". Конструкція торцевої фрези пояснюється кресленнями, де на Фіг.1 - зображений поздовжній розріз торцевої фрези, на Фіг.2 - розріз А-А на Фіг.1, на Фіг.3 - один із варіантів кріплення різальної вставки в корпусі фрези. Торцева фреза містить корпус 1, у корпусі 1 установлені з можливістю регулювання циліндричні різальні вставки 2 з паралельними лисками. На одній з лисок з боку різальної та хвостової частин вставки 2 виконані дві похилих ділянки 3 і 4 з кутом нахилу, меншим кута тертя. Фреза також містить регулюючий елемент 5, на якому виконані конічні поверхні 6. Утворюючі конічних поверхонь 6 розташовані під кутом, меншим кута тертя, до осі різальних вставок 2. Похилі ділянки 3 і 4 лиски різальної вставки 2 установлені на конічні поверхні 6 регулюючого елемента 5. З боку, протилежного розташуванню регулюючого елемента 5, установлений затискний гвинт 7 для закріплення різальних вставок 2 по плоскій лисці 8. Складання фрези здійснюється в наступній послідовності. В корпус 1 фрези вкручують регулюючий елемент 5. Різальну вставку 2 своїми похилими ділянками 3 і 4 лиски встановлюють на конічні поверхні 6 регулюючого елемента 5. Закріплення різальної вставки 2 в корпусі 1 фрези здійснюється затискним гвинтом 7 по плоскій лисці 8. Контакт різальної вставки 2 з конічними поверхнями 6 регулюючого елемента 5 здійснюється по двом утворюючим регулюючого елемента 5. Нахил ділянок 3 і 4 лиски різальної вставки 2 не дозволяє останній здійснювати осьові переміщення назовні чи усередину корпуса 1 фрези: зусилля Р закріплення різальної вставки 2 4 створює реакції N1 та N2 з боку регулюючого елемента 5, напрямок складових яких забезпечує надійну фіксацію різальної вставки 2 в корпусі 1 фрези. При необхідності можливо здійснювати регулювання величини осьового вильоту різальної вставки 2 відносно корпусу 1 фрези шляхом обертання регулюючого елемента 5. Неможливість повороту різальної вставки 2 відносно своєї осі після закріплення забезпечується контактом затискного гвинта 7 по плоскій лисці 8. Таким чином, плоска лиска 8 забезпечує фіксуюче положення різальної вставки 2 по куту її повороту відносно своєї осі. Використання даного технічного рішення дає можливість отримати більш простий та надійний механізм закріплення різальної вставки в корпусі запропонованої фрези. 5 29513 6
