Паротурбінна установка з компресорним циклом перетворення енергії

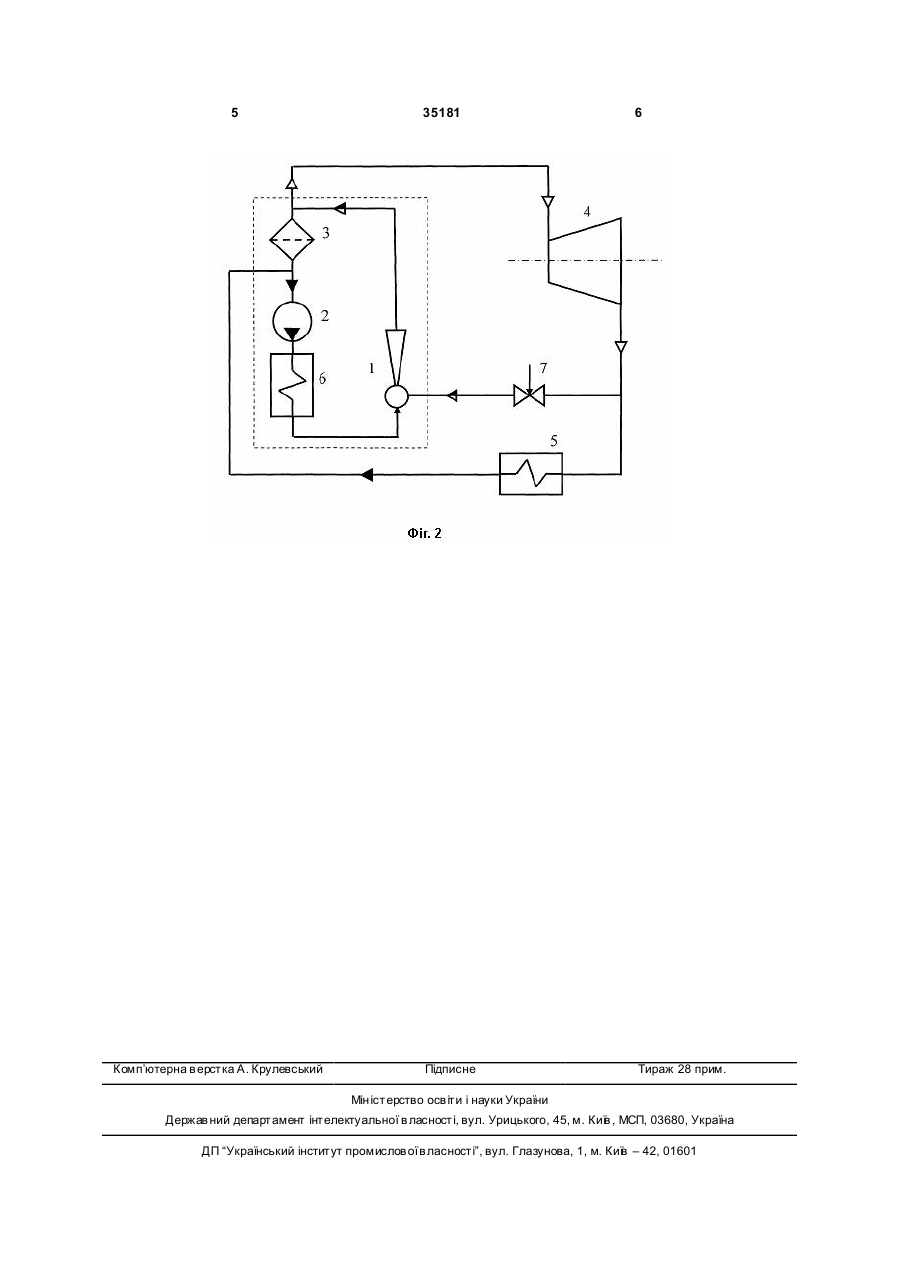

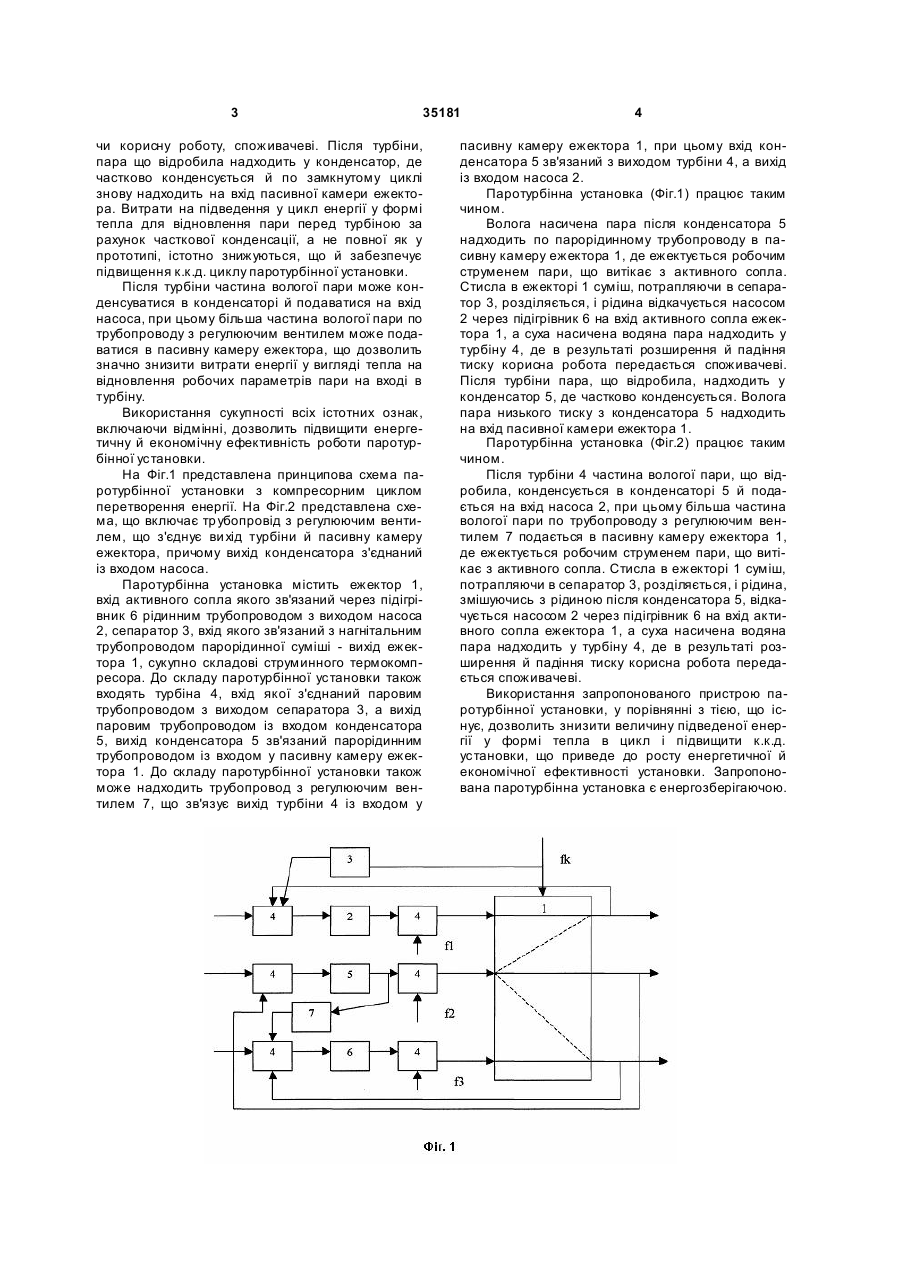

1. Паротурбінна установка з компресорним циклом перетворення енергії, що містить з'єднані 3 35181 чи корисну роботу, споживачеві. Після турбіни, пара що відробила надходить у конденсатор, де частково конденсується й по замкнутому циклі знову надходить на вхід пасивної камери ежектора. Витрати на підведення у цикл енергії у формі тепла для відновлення пари перед турбіною за рахунок часткової конденсації, а не повної як у прототипі, істотно знижуються, що й забезпечує підвищення к.к.д. циклу паротурбінної установки. Після турбіни частина вологої пари може конденсуватися в конденсаторі й подаватися на вхід насоса, при цьому більша частина вологої пари по трубопроводу з регулюючим вентилем може подаватися в пасивну камеру ежектора, що дозволить значно знизити витрати енергії у вигляді тепла на відновлення робочих параметрів пари на вході в турбіну. Використання сукупності всіх істотних ознак, включаючи відмінні, дозволить підвищити енергетичну й економічну ефективність роботи паротурбінної установки. На Фіг.1 представлена принципова схема паротурбінної установки з компресорним циклом перетворення енергії. На Фіг.2 представлена схема, що включає тр убопровід з регулюючим вентилем, що з'єднує ви хід турбіни й пасивну камеру ежектора, причому вихід конденсатора з'єднаний із входом насоса. Паротурбінна установка містить ежектор 1, вхід активного сопла якого зв'язаний через підігрівник 6 рідинним трубопроводом з виходом насоса 2, сепаратор 3, вхід якого зв'язаний з нагнітальним трубопроводом парорідинної суміші - вихід ежектора 1, сукупно складові струминного термокомпресора. До складу паротурбінної установки також входять турбіна 4, вхід якої з'єднаний паровим трубопроводом з виходом сепаратора 3, а вихід паровим трубопроводом із входом конденсатора 5, вихід конденсатора 5 зв'язаний парорідинним трубопроводом із входом у пасивну камеру ежектора 1. До складу паротурбінної установки також може надходить трубопровод з регулюючим вентилем 7, що зв'язує вихід турбіни 4 із входом у 4 пасивну камеру ежектора 1, при цьому вхід конденсатора 5 зв'язаний з виходом турбіни 4, а вихід із входом насоса 2. Паротурбінна установка (Фіг.1) працює таким чином. Волога насичена пара після конденсатора 5 надходить по парорідинному трубопроводу в пасивну камеру ежектора 1, де ежектується робочим струменем пари, що витікає з активного сопла. Стисла в ежекторі 1 суміш, потрапляючи в сепаратор 3, розділяється, і рідина відкачується насосом 2 через підігрівник 6 на вхід активного сопла ежектора 1, а суха насичена водяна пара надходить у турбіну 4, де в результаті розширення й падіння тиску корисна робота передається споживачеві. Після турбіни пара, що відробила, надходить у конденсатор 5, де частково конденсується. Волога пара низького тиску з конденсатора 5 надходить на вхід пасивної камери ежектора 1. Паротурбінна установка (Фіг.2) працює таким чином. Після турбіни 4 частина вологої пари, що відробила, конденсується в конденсаторі 5 й подається на вхід насоса 2, при цьому більша частина вологої пари по трубопроводу з регулюючим вентилем 7 подається в пасивну камеру ежектора 1, де ежектується робочим струменем пари, що витікає з активного сопла. Стисла в ежекторі 1 суміш, потрапляючи в сепаратор 3, розділяється, і рідина, змішуючись з рідиною після конденсатора 5, відкачується насосом 2 через підігрівник 6 на вхід активного сопла ежектора 1, а суха насичена водяна пара надходить у турбіну 4, де в результаті розширення й падіння тиску корисна робота передається споживачеві. Використання запропонованого пристрою паротурбінної установки, у порівнянні з тією, що існує, дозволить знизити величину підведеної енергії у формі тепла в цикл і підвищити к.к.д. установки, що приведе до росту енергетичної й економічної ефективності установки. Запропонована паротурбінна установка є енергозберігаючою. 5 Комп’ютерна в ерстка А. Крулевський 35181 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
