Контрольний пристрій для заміру конструктивних параметрів шнеків

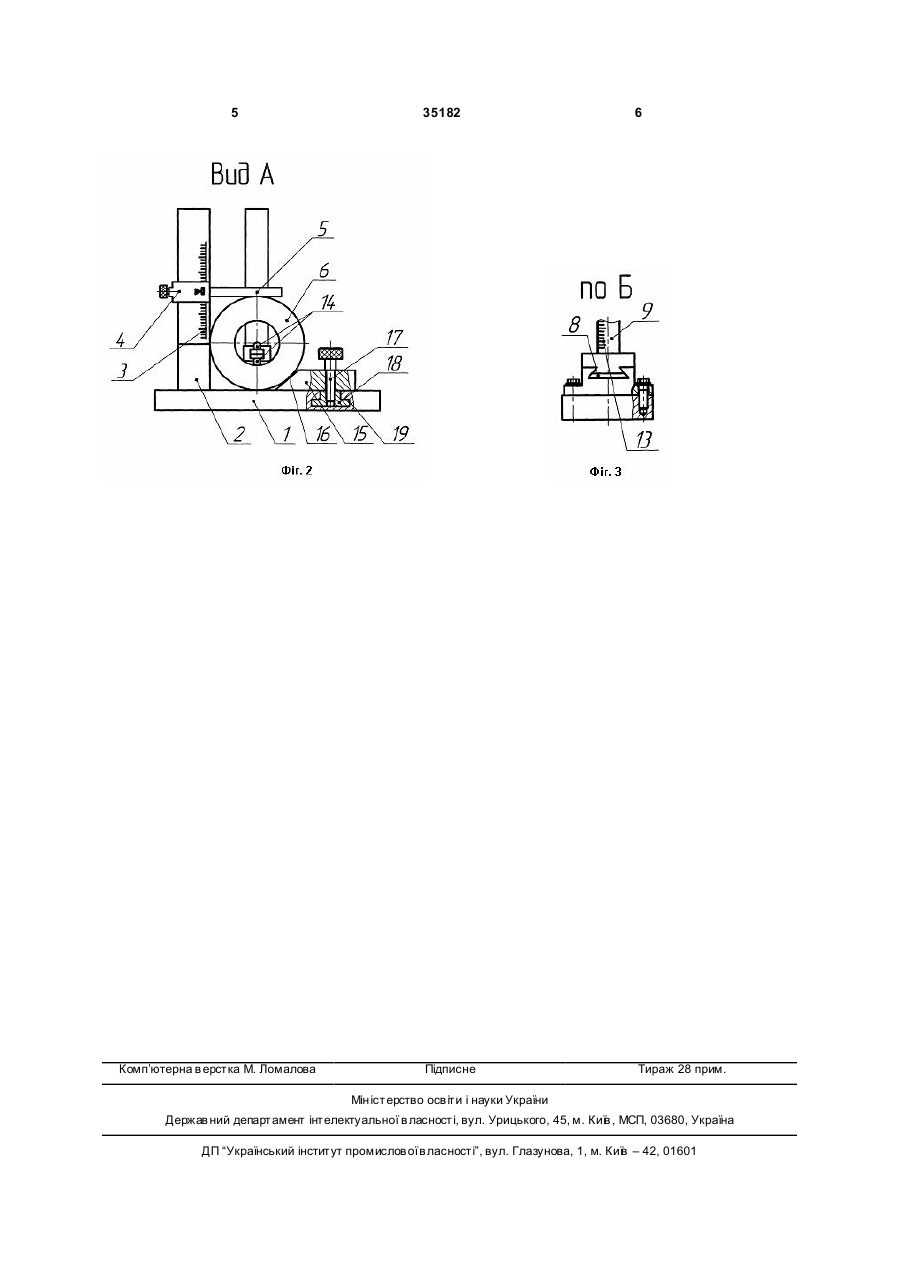

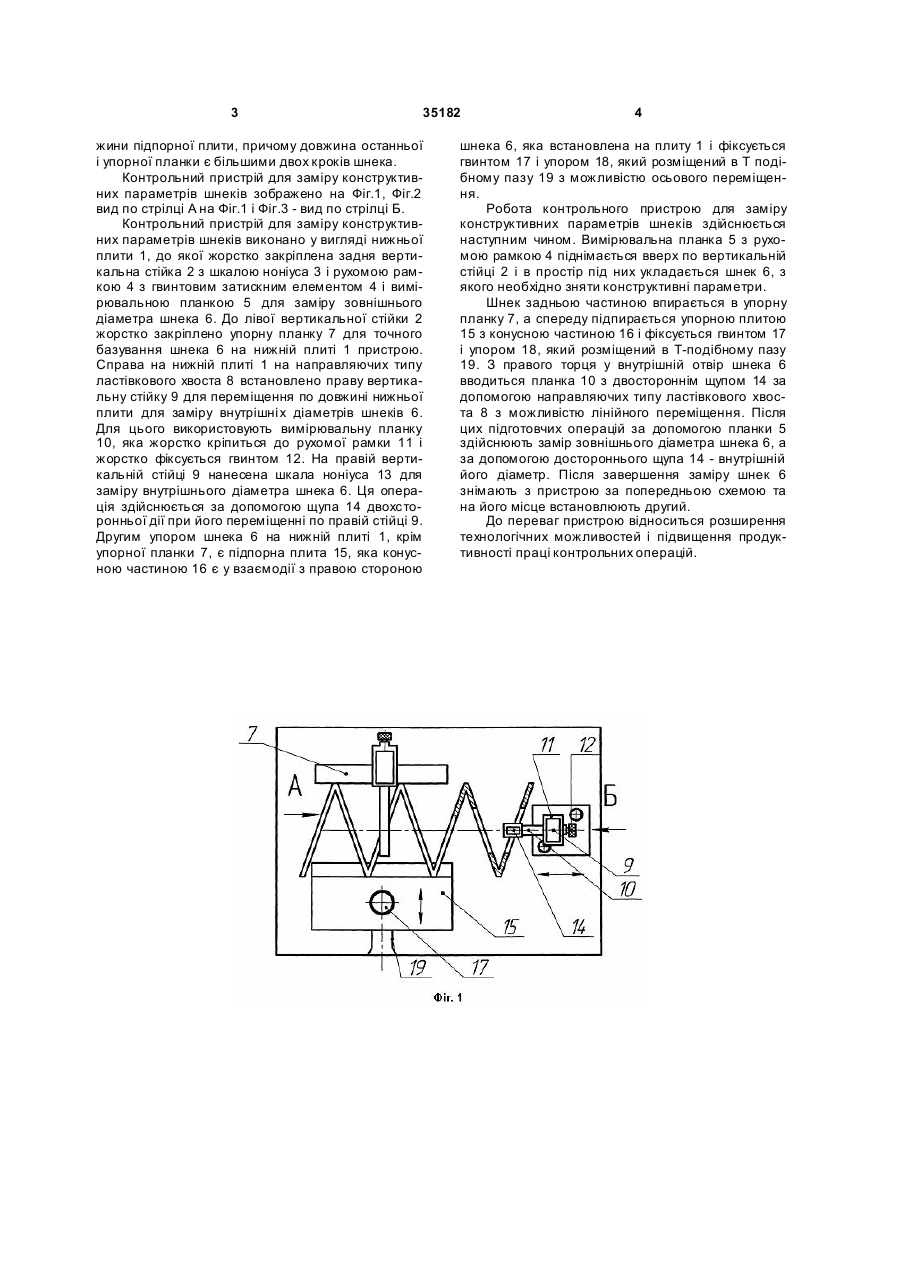

Контрольний пристрій для заміру конструктивних параметрів шнеків, який виконано у вигляді нижньої плити, до якої жорстко закріплена задня вертикальна стійка з шкалою ноніуса і рухомою рамкою, з вимірювальною планкою і гвинтовим затискним елементом для заміру зовнішнього діаметра шнека, а також установних і фіксуючи х еле U 1 3 35182 жини підпорної плити, причому довжина останньої і упорної планки є більшими двох кроків шнека. Контрольний пристрій для заміру конструктивних параметрів шнеків зображено на Фіг.1, Фіг.2 вид по стрілці А на Фіг.1 і Фіг.3 - вид по стрілці Б. Контрольний пристрій для заміру конструктивних параметрів шнеків виконано у вигляді нижньої плити 1, до якої жорстко закріплена задня вертикальна стійка 2 з шкалою ноніуса 3 і рухомою рамкою 4 з гвинтовим затискним елементом 4 і вимірювальною планкою 5 для заміру зовнішнього діаметра шнека 6. До лівої вертикальної стійки 2 жорстко закріплено упорну планку 7 для точного базування шнека 6 на нижній плиті 1 пристрою. Справа на нижній плиті 1 на направляючих типу ластівкового хвоста 8 встановлено праву вертикальну стійку 9 для переміщення по довжині нижньої плити для заміру внутрішні х діаметрів шнеків 6. Для цього використовують вимірювальну планку 10, яка жорстко кріпиться до рухомої рамки 11 і жорстко фіксується гвинтом 12. На правій вертикальній стійці 9 нанесена шкала ноніуса 13 для заміру внутрішнього діаметра шнека 6. Ця операція здійснюється за допомогою щупа 14 двохсторонньої дії при його переміщенні по правій стійці 9. Другим упором шнека 6 на нижній плиті 1, крім упорної планки 7, є підпорна плита 15, яка конусною частиною 16 є у взаємодії з правою стороною 4 шнека 6, яка встановлена на плиту 1 і фіксується гвинтом 17 і упором 18, який розміщений в Т подібному пазу 19 з можливістю осьового переміщення. Робота контрольного пристрою для заміру конструктивних параметрів шнеків здійснюється наступним чином. Вимірювальна планка 5 з рухомою рамкою 4 піднімається вверх по вертикальній стійці 2 і в простір під них укладається шнек 6, з якого необхідно зняти конструктивні параметри. Шнек задньою частиною впирається в упорну планку 7, а спереду підпирається упорною плитою 15 з конусною частиною 16 і фіксується гвинтом 17 і упором 18, який розміщений в Т-подібному пазу 19. З правого торця у внутрішній отвір шнека 6 вводиться планка 10 з двостороннім щупом 14 за допомогою направляючих типу ластівкового хвоста 8 з можливістю лінійного переміщення. Після цих підготовчих операцій за допомогою планки 5 здійснюють замір зовнішнього діаметра шнека 6, а за допомогою достороннього щупа 14 - внутрішній його діаметр. Після завершення заміру шнек 6 знімають з пристрою за попередньою схемою та на його місце встановлюють другий. До переваг пристрою відноситься розширення технологічних можливостей і підвищення продуктивності праці контрольних операцій. 5 Комп’ютерна в ерстка М. Ломалова 35182 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
