Стенд для дослідження характеристик гвинтових опор піднімально-транспортних лебідок

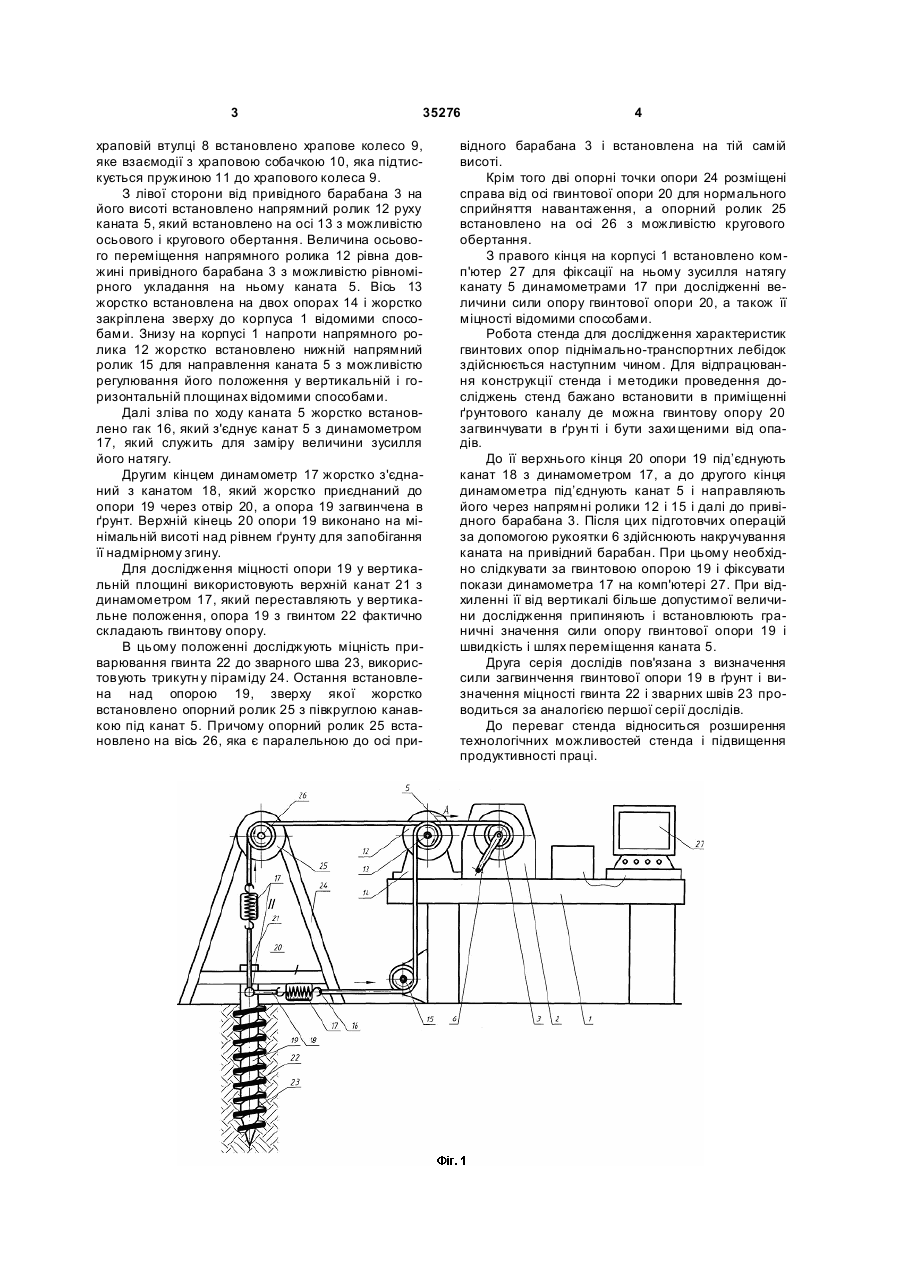

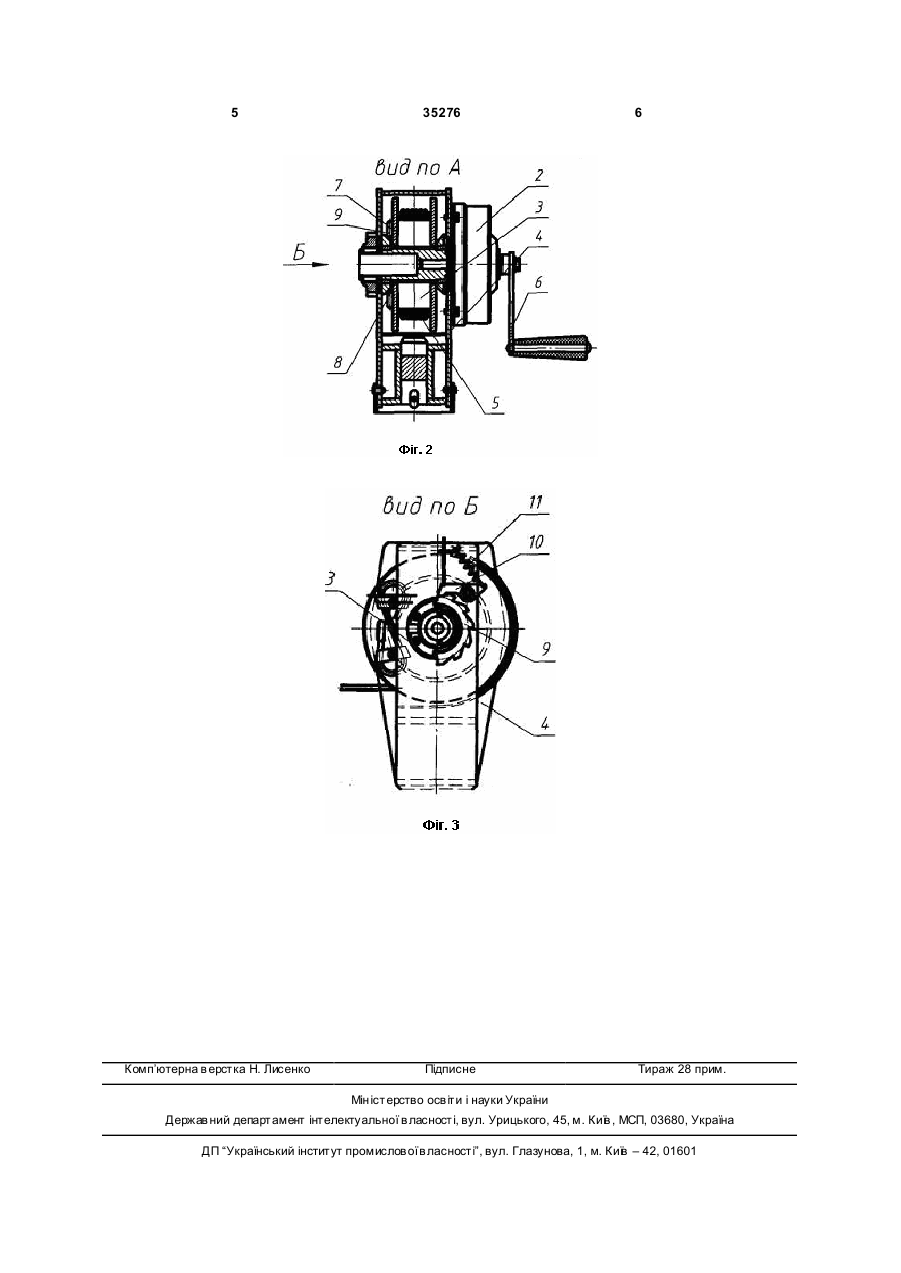

Стенд для дослідження характеристик гвинтових опор піднімально-транспортних лебідок, який виконано у вигляді корпуса, до якого приєднані привідний барабан із закріпленим на ньому канатом, механізму приводу, напрямних роликів, опори і елементів кріплення, який відрізняється тим, що 3 35276 храповій втулці 8 встановлено храпове колесо 9, яке взаємодії з храповою собачкою 10, яка підтискується пружиною 11 до храпового колеса 9. З лівої сторони від привідного барабана 3 на його висоті встановлено напрямний ролик 12 руху каната 5, який встановлено на осі 13 з можливістю осьового і кругового обертання. Величина осьового переміщення напрямного ролика 12 рівна довжині привідного барабана 3 з можливістю рівномірного укладання на ньому каната 5. Вісь 13 жорстко встановлена на двох опорах 14 і жорстко закріплена зверху до корпуса 1 відомими способами. Знизу на корпусі 1 напроти напрямного ролика 12 жорстко встановлено нижній напрямний ролик 15 для направлення каната 5 з можливістю регулювання його положення у вертикальній і горизонтальній площинах відомими способами. Далі зліва по ходу каната 5 жорстко встановлено гак 16, який з'єднує канат 5 з динамометром 17, який служить для заміру величини зусилля його натягу. Другим кінцем динамометр 17 жорстко з'єднаний з канатом 18, який жорстко приєднаний до опори 19 через отвір 20, а опора 19 загвинчена в ґрунт. Верхній кінець 20 опори 19 виконано на мінімальній висоті над рівнем ґрунту для запобігання її надмірному згину. Для дослідження міцності опори 19 у вертикальній площині використовують верхній канат 21 з динамометром 17, який переставляють у вертикальне положення, опора 19 з гвинтом 22 фактично складають гвинтову опору. В цьому положенні досліджують міцність приварювання гвинта 22 до зварного шва 23, використовують трикутн у піраміду 24. Остання встановлена над опорою 19, зверху якої жорстко встановлено опорний ролик 25 з півкруглою канавкою під канат 5. Причому опорний ролик 25 встановлено на вісь 26, яка є паралельною до осі при 4 відного барабана 3 і встановлена на тій самій висоті. Крім того дві опорні точки опори 24 розміщені справа від осі гвинтової опори 20 для нормального сприйняття навантаження, а опорний ролик 25 встановлено на осі 26 з можливістю кругового обертання. З правого кінця на корпусі 1 встановлено комп'ютер 27 для фіксації на ньому зусилля натягу канату 5 динамометрами 17 при дослідженні величини сили опору гвинтової опори 20, а також її міцності відомими способами. Робота стенда для дослідження характеристик гвинтових опор піднімально-транспортних лебідок здійснюється наступним чином. Для відпрацювання конструкції стенда і методики проведення досліджень стенд бажано встановити в приміщенні ґрунтового каналу де можна гвинтову опору 20 загвинчувати в ґрун ті і бути захи щеними від опадів. До її верхнього кінця 20 опори 19 під’єднують канат 18 з динамометром 17, а до другого кінця динамометра під’єднують канат 5 і направляють його через напрямні ролики 12 і 15 і далі до привідного барабана 3. Після цих підготовчих операцій за допомогою рукоятки 6 здійснюють накручування каната на привідний барабан. При цьому необхідно слідкувати за гвинтовою опорою 19 і фіксувати покази динамометра 17 на комп'ютері 27. При відхиленні її від вертикалі більше допустимої величини дослідження припиняють і встановлюють граничні значення сили опору гвинтової опори 19 і швидкість і шлях переміщення каната 5. Друга серія дослідів пов'язана з визначення сили загвинчення гвинтової опори 19 в ґрунт і визначення міцності гвинта 22 і зварних швів 23 проводиться за аналогією першої серії дослідів. До переваг стенда відноситься розширення технологічних можливостей стенда і підвищення продуктивності праці. 5 Комп’ютерна в ерстка Н. Лисенко 35276 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
