Навісний гвинтовий ямокопач
Номер патенту: 35277
Опубліковано: 10.09.2008
Автори: Гевко Іван Богданович, Рогатинська Лілія Романівна, Гевко Ігор Богданович, Ляшук Олег Леонтійович, Дзюра Володимир Олексійович
Формула / Реферат
Навісний гвинтовий ямокопач, який виконано у вигляді рами, напрямних труб, гвинтів, в нижній частині яких виконано різальні леза з можливістю осьового і кругового переміщення в трубі, приводу, який відрізняється тим, що напрямні труби жорстко об'єднані в один каркас з рамою з можливістю осьового і кутового переміщення, а гвинти встановлені в обертальні труби, в яких з нижнього торця виконані насічки для подрібнення твердих порід ґрунту з можливістю осьового і кругового обертання в протилежному напрямку від гвинта, причому кількість гвинтів є рівною ширині ями, з якою вони є у взаємодії, крім цього знизу напрямні труби загострені під гострим кутом.
Текст

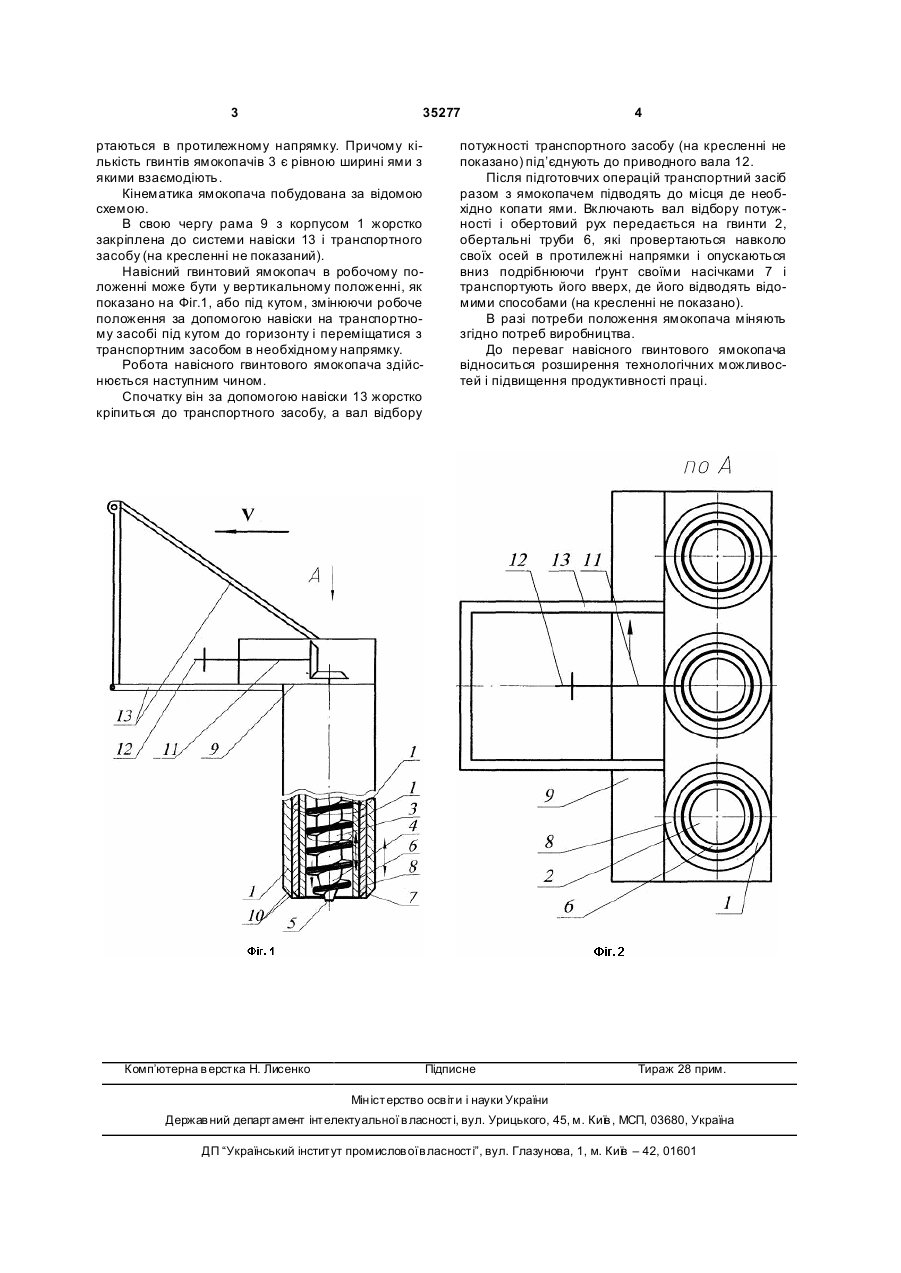

Навісний гвинтовий ямокопач, який виконано у вигляді рами, напрямних труб, гвинтів, в нижній 3 35277 ртаються в протилежному напрямку. Причому кількість гвинтів ямокопачів 3 є рівною ширині ями з якими взаємодіють. Кінематика ямокопача побудована за відомою схемою. В свою чергу рама 9 з корпусом 1 жорстко закріплена до системи навіски 13 і транспортного засобу (на кресленні не показаний). Навісний гвинтовий ямокопач в робочому положенні може бути у вертикальному положенні, як показано на Фіг.1, або під кутом, змінюючи робоче положення за допомогою навіски на транспортному засобі під кутом до горизонту і переміщатися з транспортним засобом в необхідному напрямку. Робота навісного гвинтового ямокопача здійснюється наступним чином. Спочатку він за допомогою навіски 13 жорстко кріпиться до транспортного засобу, а вал відбору Комп’ютерна в ерстка Н. Лисенко 4 потужності транспортного засобу (на кресленні не показано) під’єднують до приводного вала 12. Після підготовчих операцій транспортний засіб разом з ямокопачем підводять до місця де необхідно копати ями. Включають вал відбору потужності і обертовий рух передається на гвинти 2, обертальні труби 6, які провертаються навколо своїх осей в протилежні напрямки і опускаються вниз подрібнюючи ґрунт своїми насічками 7 і транспортують його вверх, де його відводять відомими способами (на кресленні не показано). В разі потреби положення ямокопача міняють згідно потреб виробництва. До переваг навісного гвинтового ямокопача відноситься розширення технологічних можливостей і підвищення продуктивності праці. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMounted auger ditcher
Автори англійськоюHevko Ivan Bohdanovych, Liashuk Oleh Leontiiovych, Rohatynska Lilia Romanivna, Hevko Ihor Bohdanovych, Dziura Volodymyr Oleksiiovych
Назва патенту російськоюНавесной винтовой ямокопатель
Автори російськоюГевко Иван Богданович, Ляшук Олег Леонтиевич, Рогатинская Лилия Романовна, Гевко Игорь Богданович, Дзюра Владимир Алексеевич
МПК / Мітки
МПК: E02F 9/00
Мітки: гвинтовий, ямокопач, навісний
