Спосіб підвищення тиску газу в розподільних газопроводах і газопроводах-відводах

Номер патенту: 35325

Опубліковано: 10.09.2008

Автор: Малахов Олександр Сергійович

Завантажити PDF файл.

Формула / Реферат

Спосіб підвищення тиску газу в розподільних газопроводах і газопроводах-відводах, що включає встановлювання на ділянках газопроводів, де робочий тиск газу Рроб менше 90 % розрахункового тиску газу Ррозр, пристроїв підвищення тиску газу і піднімання робочого тиску газу Рроб до значень розрахункового тиску газу Ррозр, який відрізняється тим, що перед пристроями підвищення тиску газу встановлюють фільтри для очищення газу від домішок і дрібних часток, контролюють ступінь їх забруднення додатковими манометрами, встановленими до і після фільтрів, за показниками манометрів здійснюють заміну фільтрів для очищення газу, контролюють тиск і стабільність роботи датчиків тиску за допомогою встановлених на газопроводах-відводах манометрів.

Текст

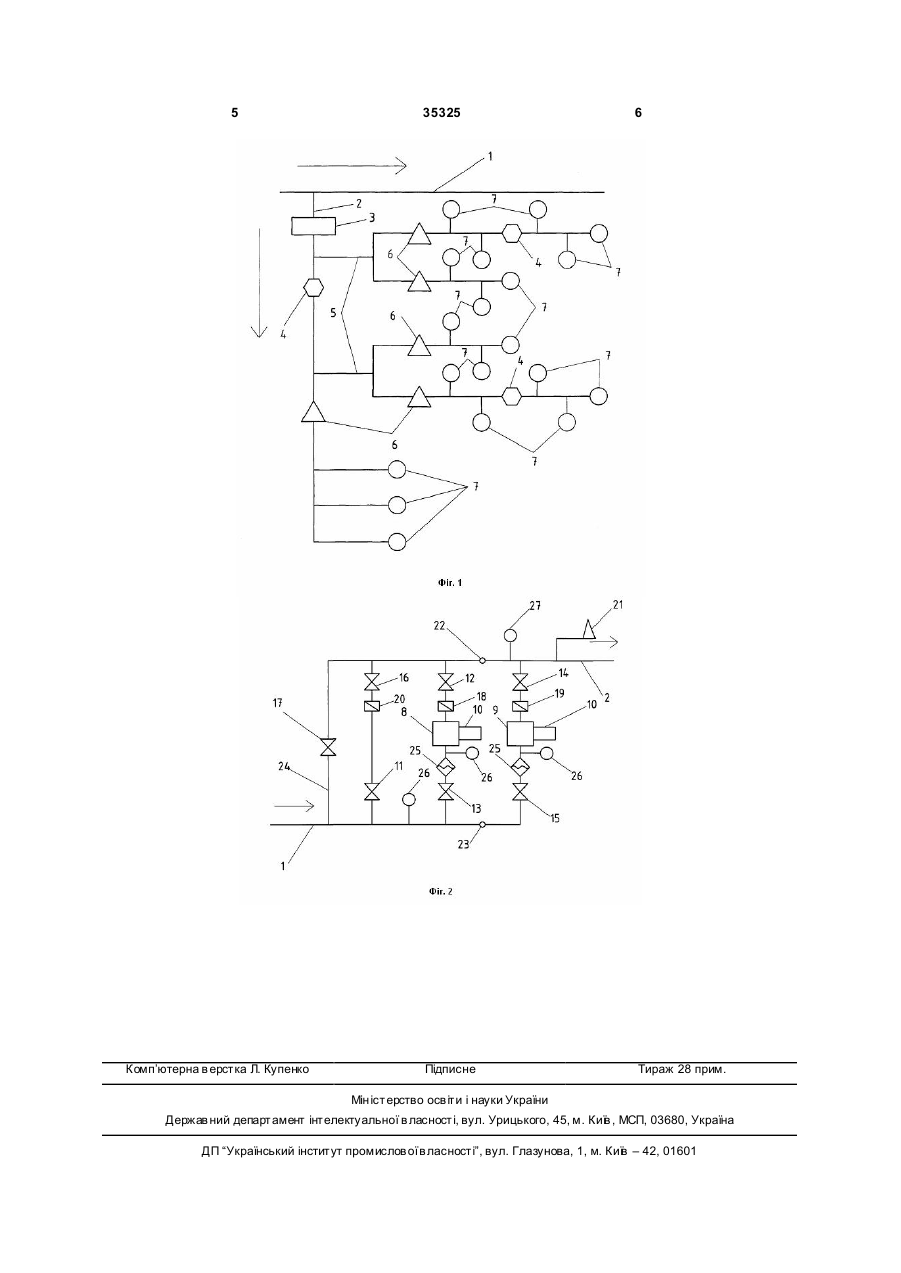

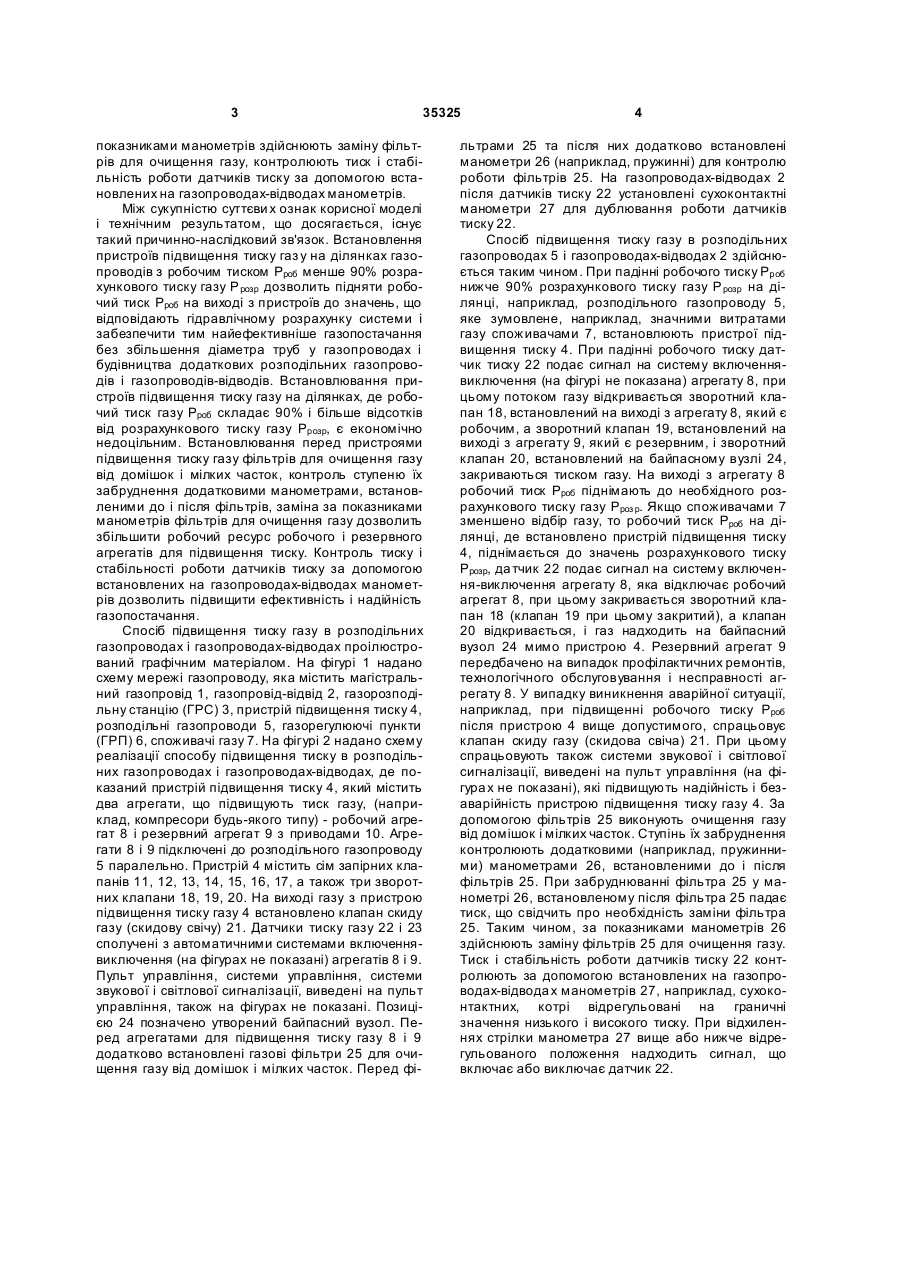

Спосіб підвищення тиску газу в розподільних газопроводах і газопроводах-відводах, що включає встановлювання на ділянках газопроводів, де робочий тиск газу Рроб менше 90 % розрахункового тиску газу Ррозр , пристроїв підвищення тиску газу і 3 35325 показниками манометрів здійснюють заміну фільтрів для очищення газу, контролюють тиск і стабільність роботи датчиків тиску за допомогою встановлених на газопроводах-відводах манометрів. Між сукупністю суттєви х ознак корисної моделі і технічним результатом, що досягається, існує такий причинно-наслідковий зв'язок. Встановлення пристроїв підвищення тиску газ у на ділянках газопроводів з робочим тиском Рроб менше 90% розрахункового тиску газу Р розр дозволить підняти робочий тиск Рроб на виході з пристроїв до значень, що відповідають гідравлічному розрахунку системи і забезпечити тим найефективніше газопостачання без збільшення діаметра труб у газопроводах і будівництва додаткових розподільних газопроводів і газопроводів-відводів. Встановлювання пристроїв підвищення тиску газу на ділянках, де робочий тиск газу Рроб складає 90% і більше відсотків від розрахункового тиску газу Ррозр, є економічно недоцільним. Встановлювання перед пристроями підвищення тиску газу фільтрів для очищення газу від домішок і мілких часток, контроль ступеню їх забруднення додатковими манометрами, встановленими до і після фільтрів, заміна за показниками манометрів фільтрів для очищення газу дозволить збільшити робочий ресурс робочого і резервного агрегатів для підвищення тиску. Контроль тиску і стабільності роботи датчиків тиску за допомогою встановлених на газопроводах-відводах манометрів дозволить підвищити ефективність і надійність газопостачання. Спосіб підвищення тиску газу в розподільних газопроводах і газопроводах-відводах проілюстрований графічним матеріалом. На фігурі 1 надано схему мережі газопроводу, яка містить магістральний газопровід 1, газопровід-відвід 2, газорозподільну станцію (ГРС) 3, пристрій підвищення тиску 4, розподільні газопроводи 5, газорегулюючі пункти (ГРП) 6, споживачі газу 7. На фігурі 2 надано схему реалізації способу підвищення тиску в розподільних газопроводах і газопроводах-відводах, де показаний пристрій підвищення тиску 4, який містить два агрегати, що підвищують тиск газу, (наприклад, компресори будь-якого типу) - робочий агрегат 8 і резервний агрегат 9 з приводами 10. Агрегати 8 і 9 підключені до розподільного газопроводу 5 паралельно. Пристрій 4 містить сім запірних клапанів 11, 12, 13, 14, 15, 16, 17, а також три зворотних клапани 18, 19, 20. На виході газу з пристрою підвищення тиску газу 4 встановлено клапан скиду газу (скидову свічу) 21. Датчики тиску газу 22 і 23 сполучені з автоматичними системами включеннявиключення (на фігурах не показані) агрегатів 8 і 9. Пульт управління, системи управління, системи звукової і світлової сигналізації, виведені на пульт управління, також на фігурах не показані. Позицією 24 позначено утворений байпасний вузол. Перед агрегатами для підвищення тиску газу 8 і 9 додатково встановлені газові фільтри 25 для очищення газу від домішок і мілких часток. Перед фі 4 льтрами 25 та після них додатково встановлені манометри 26 (наприклад, пружинні) для контролю роботи фільтрів 25. На газопроводах-відводах 2 після датчиків тиску 22 установлені сухоконтактні манометри 27 для дублювання роботи датчиків тиску 22. Спосіб підвищення тиску газу в розподільних газопроводах 5 і газопроводах-відводах 2 здійснюється таким чином. При падінні робочого тиску Рроб нижче 90% розрахункового тиску газу Р розр на ділянці, наприклад, розподільного газопроводу 5, яке зумовлене, наприклад, значними витратами газу споживачами 7, встановлюють пристрої підвищення тиску 4. При падінні робочого тиску датчик тиску 22 подає сигнал на систему включеннявиключення (на фігурі не показана) агрегату 8, при цьому потоком газу відкривається зворотний клапан 18, встановлений на виході з агрегату 8, який є робочим, а зворотний клапан 19, встановлений на виході з агрегату 9, який є резервним, і зворотний клапан 20, встановлений на байпасному вузлі 24, закриваються тиском газу. На виході з агрегату 8 робочий тиск Рроб піднімають до необхідного розрахункового тиску газу Рроз р. Якщо споживачами 7 зменшено відбір газу, то робочий тиск Рроб на ділянці, де встановлено пристрій підвищення тиску 4, піднімається до значень розрахункового тиску Ррозр, да тчик 22 подає сигнал на систему включення-виключення агрегату 8, яка відключає робочий агрегат 8, при цьому закривається зворотний клапан 18 (клапан 19 при цьому закритий), а клапан 20 відкривається, і газ надходить на байпасний вузол 24 мимо пристрою 4. Резервний агрегат 9 передбачено на випадок профілактичних ремонтів, технологічного обслуговування і несправності агрегату 8. У випадку виникнення аварійної ситуації, наприклад, при підвищенні робочого тиску Рроб після пристрою 4 вище допустимого, спрацьовує клапан скиду газу (скидова свіча) 21. При цьому спрацьовують також системи звукової і світлової сигналізації, виведені на пульт управління (на фігура х не показані), які підвищують надійність і безаварійність пристрою підвищення тиску газу 4. За допомогою фільтрів 25 виконують очищення газу від домішок і мілких часток. Ступінь їх забруднення контролюють додатковими (наприклад, пружинними) манометрами 26, встановленими до і після фільтрів 25. При забруднюванні фільтра 25 у манометрі 26, встановленому після фільтра 25 падає тиск, що свідчить про необхідність заміни фільтра 25. Таким чином, за показниками манометрів 26 здійснюють заміну фільтрів 25 для очищення газу. Тиск і стабільність роботи датчиків тиску 22 контролюють за допомогою встановлених на газопроводах-відвода х манометрів 27, наприклад, сухоконтактних, котрі відрегульовані на граничні значення низького і високого тиску. При відхиленнях стрілки манометра 27 вище або нижче відрегульованого положення надходить сигнал, що включає або виключає датчик 22. 5 Комп’ютерна в ерстка Л. Купенко 35325 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for increase of gas pressure in distribution gas pipelines and gas pipelines - branches

Автори англійською

Malakhov Oleksandr Serhiiovych

Назва патенту російською

Способ повышения давления газа в распределительных газопроводах и газопроводах-отводах

Автори російською

Малахов Александр Сергеевич

МПК / Мітки

МПК: F17D 1/07, F04B 41/00

Мітки: розподільних, газопроводах-відводах, підвищення, газопроводах, спосіб, тиску, газу
