Пристрій для здійснення підвищення тиску газу в розподільних газопроводах і газопроводах-відводах

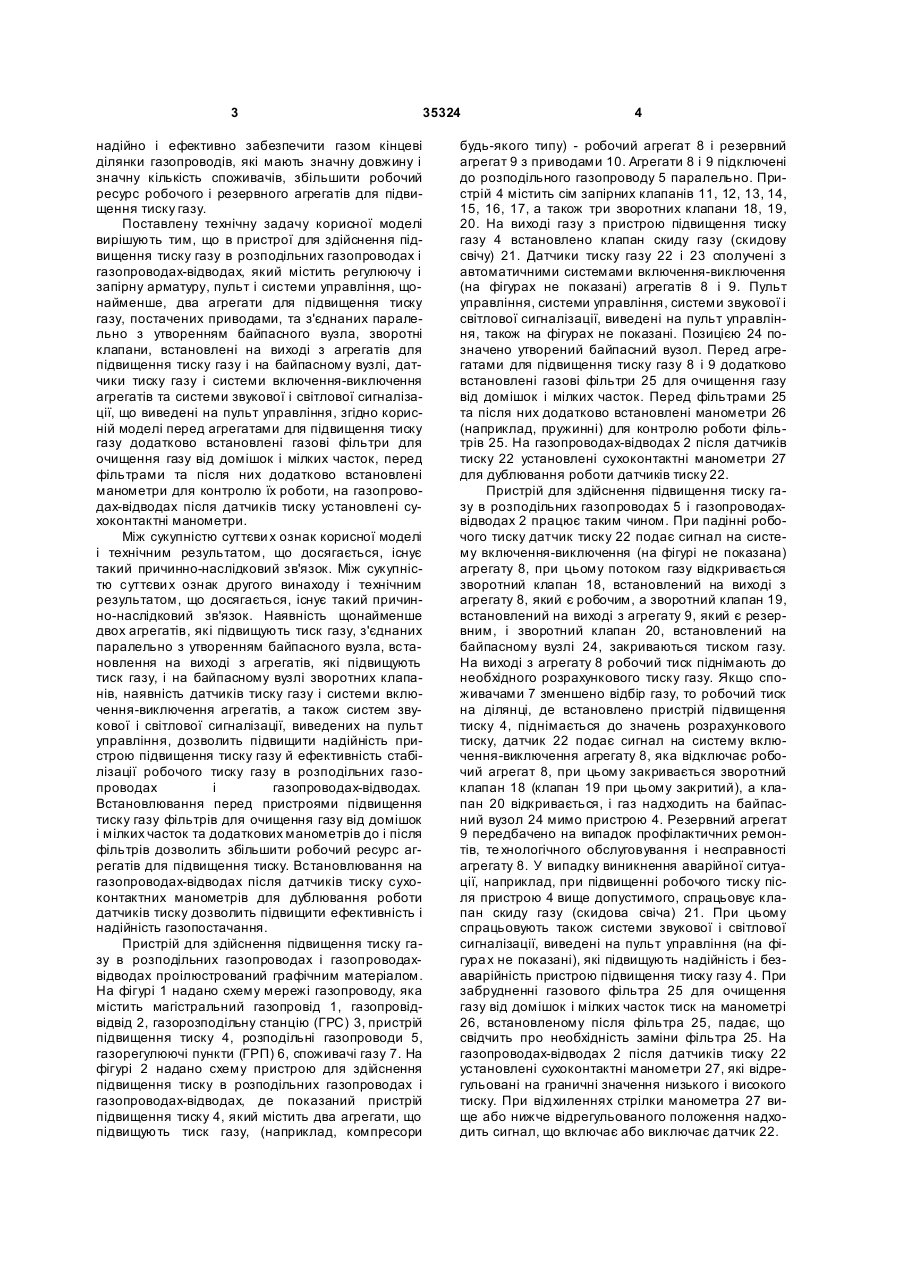

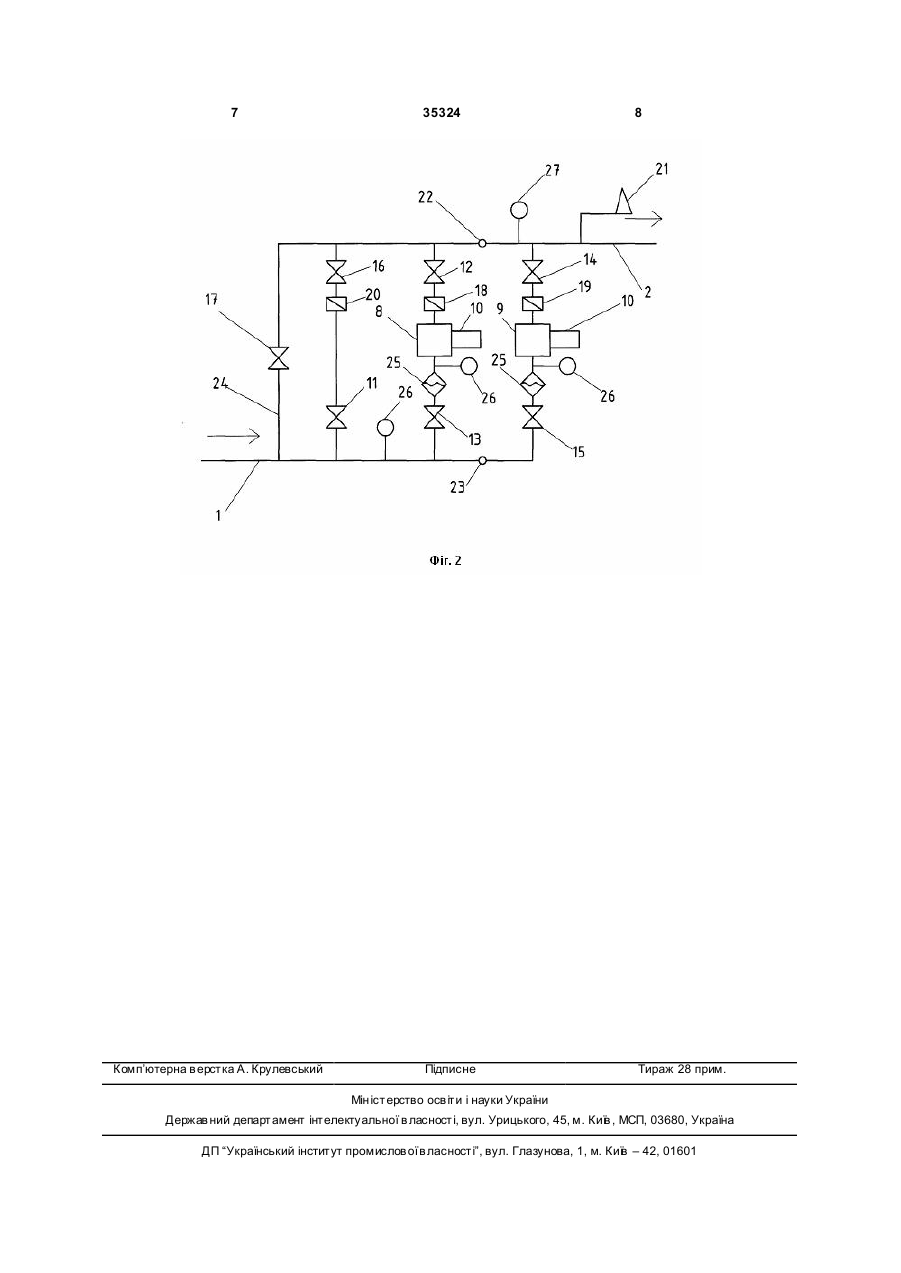

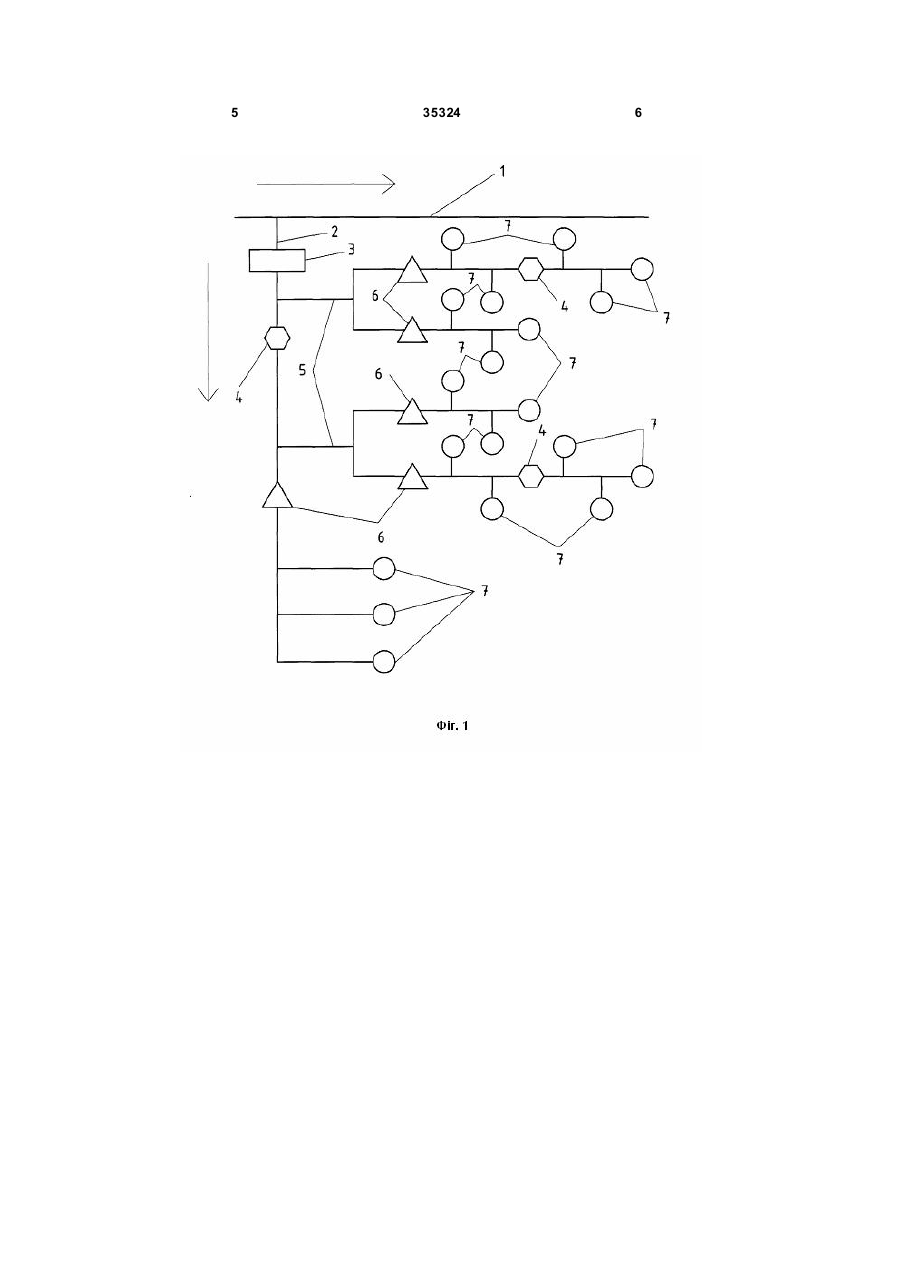

Пристрій для здійснення підвищення тиску газу в розподільних газопроводах і газопроводахвідводах, що містить регулюючу і запірну арматуру, п ульт і системи керування, щонайменше два агрегати для підвищення тиску газу, оснащені приводами та з'єднані паралельно з утворенням байпасного вузла, зворотні клапани, встановлені на 3 35324 надійно і ефективно забезпечити газом кінцеві ділянки газопроводів, які мають значну довжину і значну кількість споживачів, збільшити робочий ресурс робочого і резервного агрегатів для підвищення тиску газу. Поставлену технічну задачу корисної моделі вирішують тим, що в пристрої для здійснення підвищення тиску газу в розподільних газопроводах і газопроводах-відводах, який містить регулюючу і запірну арматуру, пульт і системи управління, щонайменше, два агрегати для підвищення тиску газу, постачених приводами, та з'єднаних паралельно з утворенням байпасного вузла, зворотні клапани, встановлені на виході з агрегатів для підвищення тиску газу і на байпасному вузлі, датчики тиску газу і системи включення-виключення агрегатів та системи звукової і світлової сигналізації, що виведені на пульт управління, згідно корисній моделі перед агрегатами для підвищення тиску газу додатково встановлені газові фільтри для очищення газу від домішок і мілких часток, перед фільтрами та після них додатково встановлені манометри для контролю їх роботи, на газопроводах-відводах після датчиків тиску установлені сухоконтактні манометри. Між сукупністю суттєви х ознак корисної моделі і технічним результатом, що досягається, існує такий причинно-наслідковий зв'язок. Між сукупністю суттєви х ознак другого винаходу і технічним результатом, що досягається, існує такий причинно-наслідковий зв'язок. Наявність щонайменше двох агрегатів, які підвищують тиск газу, з'єднаних паралельно з утворенням байпасного вузла, встановлення на виході з агрегатів, які підвищують тиск газу, і на байпасному вузлі зворотних клапанів, наявність датчиків тиску газу і системи включення-виключення агрегатів, а також систем звукової і світлової сигналізації, виведених на пульт управління, дозволить підвищити надійність пристрою підвищення тиску газу й ефективність стабілізації робочого тиску газу в розподільних газопроводах і газопроводах-відводах. Встановлювання перед пристроями підвищення тиску газу фільтрів для очищення газу від домішок і мілких часток та додаткових манометрів до і після фільтрів дозволить збільшити робочий ресурс агрегатів для підвищення тиску. Встановлювання на газопроводах-відводах після датчиків тиску сухоконтактних манометрів для дублювання роботи датчиків тиску дозволить підвищити ефективність і надійність газопостачання. Пристрій для здійснення підвищення тиску газу в розподільних газопроводах і газопроводахвідводах проілюстрований графічним матеріалом. На фігурі 1 надано схему мережі газопроводу, яка містить магістральний газопровід 1, газопровідвідвід 2, газорозподільну станцію (ГРС) 3, пристрій підвищення тиску 4, розподільні газопроводи 5, газорегулюючі пункти (ГРП) 6, споживачі газу 7. На фігурі 2 надано схему пристрою для здійснення підвищення тиску в розподільних газопроводах і газопроводах-відводах, де показаний пристрій підвищення тиску 4, який містить два агрегати, що підвищують тиск газу, (наприклад, компресори 4 будь-якого типу) - робочий агрегат 8 і резервний агрегат 9 з приводами 10. Агрегати 8 і 9 підключені до розподільного газопроводу 5 паралельно. Пристрій 4 містить сім запірних клапанів 11, 12, 13, 14, 15, 16, 17, а також три зворотних клапани 18, 19, 20. На виході газу з пристрою підвищення тиску газу 4 встановлено клапан скиду газу (скидову свічу) 21. Датчики тиску газу 22 і 23 сполучені з автоматичними системами включення-виключення (на фігурах не показані) агрегатів 8 і 9. Пульт управління, системи управління, системи звукової і світлової сигналізації, виведені на пульт управління, також на фігурах не показані. Позицією 24 позначено утворений байпасний вузол. Перед агрегатами для підвищення тиску газу 8 і 9 додатково встановлені газові фільтри 25 для очищення газу від домішок і мілких часток. Перед фільтрами 25 та після них додатково встановлені манометри 26 (наприклад, пружинні) для контролю роботи фільтрів 25. На газопроводах-відводах 2 після датчиків тиску 22 установлені сухоконтактні манометри 27 для дублювання роботи датчиків тиску 22. Пристрій для здійснення підвищення тиску газу в розподільних газопроводах 5 і газопроводахвідводах 2 працює таким чином. При падінні робочого тиску датчик тиску 22 подає сигнал на систему включення-виключення (на фігурі не показана) агрегату 8, при цьому потоком газу відкривається зворотний клапан 18, встановлений на виході з агрегату 8, який є робочим, а зворотний клапан 19, встановлений на виході з агрегату 9, який є резервним, і зворотний клапан 20, встановлений на байпасному вузлі 24, закриваються тиском газу. На виході з агрегату 8 робочий тиск піднімають до необхідного розрахункового тиску газу. Якщо споживачами 7 зменшено відбір газу, то робочий тиск на ділянці, де встановлено пристрій підвищення тиску 4, піднімається до значень розрахункового тиску, датчик 22 подає сигнал на систему включення-виключення агрегату 8, яка відключає робочий агрегат 8, при цьому закривається зворотний клапан 18 (клапан 19 при цьому закритий), а клапан 20 відкривається, і газ надходить на байпасний вузол 24 мимо пристрою 4. Резервний агрегат 9 передбачено на випадок профілактичних ремонтів, те хнологічного обслуговування і несправності агрегату 8. У випадку виникнення аварійної ситуації, наприклад, при підвищенні робочого тиску після пристрою 4 вище допустимого, спрацьовує клапан скиду газу (скидова свіча) 21. При цьому спрацьовують також системи звукової і світлової сигналізації, виведені на пульт управління (на фігура х не показані), які підвищують надійність і безаварійність пристрою підвищення тиску газу 4. При забрудненні газового фільтра 25 для очищення газу від домішок і мілких часток тиск на манометрі 26, встановленому після фільтра 25, падає, що свідчить про необхідність заміни фільтра 25. На газопроводах-відводах 2 після датчиків тиску 22 установлені сухоконтактні манометри 27, які відрегульовані на граничні значення низького і високого тиску. При відхиленнях стрілки манометра 27 вище або нижче відрегульованого положення надходить сигнал, що включає або виключає датчик 22. 5 35324 6 7 Комп’ютерна в ерстка А. Крулевський 35324 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
