Пломбуючий пристрій
Формула / Реферат
Пломбуючий пристрій, який містить корпус із глухою порожниною, бічні поверхні якого містять упори, зв'язану з корпусом, за допомогою гнучкого елемента, засувку, яка складається з кришки і фіксуючого органу, який виконано у вигляді трьох паралельно розташованих стрижнів, зв'язаних між собою перемичкою, яка не доходить до закінчень стрижнів, а із одного боку перемичка та стрижні утворюють пази, причому бічні стрижні містять пружинні зубці, а внутрішній об'єм корпусу містить канали, які утворені отворами у фронтальній та протилежній їй торцевій поверхні корпусу та пазами, який відрізняється тим, що бічні стрижні фіксуючого органу додатково містять зубці, які розташовано перед пружинними зубцями, та виступи, які розташовано на поверхні бічних стрижнів нижче пружинних зубців, причому зовнішня поверхня виступів виконана паралельно пружинним зубцям.
Текст

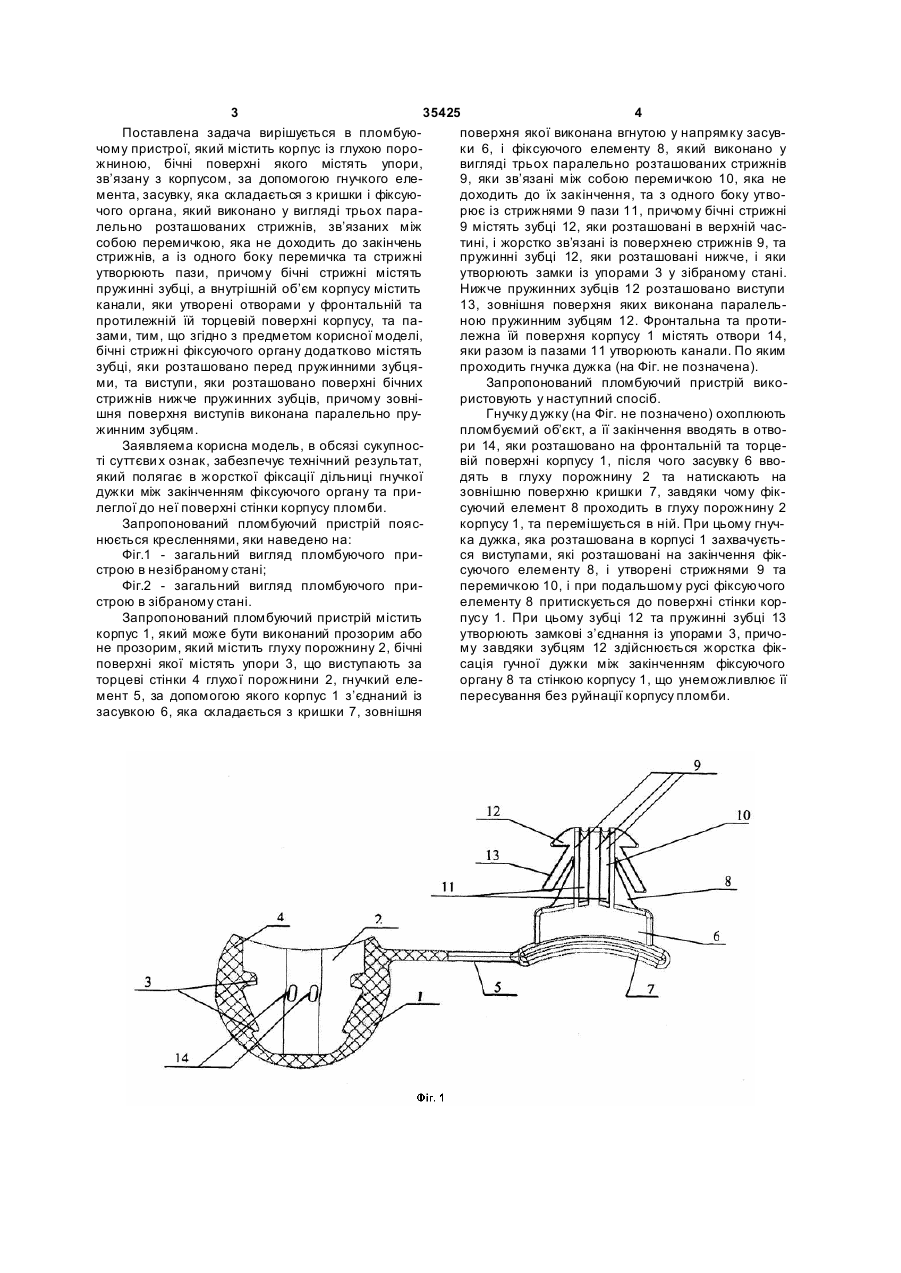

Пломбуючий пристрій, який містить корпус із глухою порожниною, бічні поверхні якого містять упори, зв'язану з корпусом, за допомогою гнучкого елемента, засувку, яка складається з кришки і фіксуючого органу, який виконано у вигляді трьох паралельно розташованих стрижнів, зв'язаних між 3 35425 4 Поставлена задача вирішується в пломбуюповерхня якої виконана вгнутою у напрямку засувчому пристрої, який містить корпус із глухою пороки 6, і фіксуючого елементу 8, який виконано у жниною, бічні поверхні якого містять упори, вигляді трьох паралельно розташованих стрижнів зв’язану з корпусом, за допомогою гнучкого еле9, яки зв’язані між собою перемичкою 10, яка не мента, засувку, яка складається з кришки і фіксуюдоходить до їх закінчення, та з одного боку утвочого органа, який виконано у вигляді трьох парарює із стрижнями 9 пази 11, причому бічні стрижні лельно розташованих стрижнів, зв’язаних між 9 містять зубці 12, яки розташовані в верхній чассобою перемичкою, яка не доходить до закінчень тині, і жорстко зв’язані із поверхнею стрижнів 9, та стрижнів, а із одного боку перемичка та стрижні пружинні зубці 12, яки розташовані нижче, і яки утворюють пази, причому бічні стрижні містять утворюють замки із упорами 3 у зібраному стані. пружинні зубці, а внутрішній об’єм корпусу містить Нижче пружинних зубців 12 розташовано виступи канали, яки утворені отворами у фронтальній та 13, зовнішня поверхня яких виконана паралельпротилежній їй торцевій поверхні корпусу, та паною пружинним зубцям 12. Фронтальна та протизами, тим, що згідно з предметом корисної моделі, лежна їй поверхня корпусу 1 містять отвори 14, бічні стрижні фіксуючого органу додатково містять яки разом із пазами 11 утворюють канали. По яким зубці, яки розташовано перед пружинними зубцяпроходить гнучка дужка (на Фіг. не позначена). ми, та виступи, яки розташовано поверхні бічних Запропонований пломбуючий пристрій викострижнів нижче пружинних зубців, причому зовніристовують у наступний спосіб. шня поверхня виступів виконана паралельно пруГнучку дужку (на Фіг. не позначено) охоплюють жинним зубцям. пломбуємий об’єкт, а її закінчення вводять в отвоЗаявляема корисна модель, в обсязі сукупносри 14, яки розташовано на фронтальній та торцеті суттєви х ознак, забезпечує технічний результат, вій поверхні корпусу 1, після чого засувку 6 ввоякий полягає в жорсткої фіксації дільниці гнучкої дять в глуху порожнину 2 та натискають на дужки між закінченням фіксуючого органу та призовнішню поверхню кришки 7, завдяки чому фіклеглої до неї поверхні стінки корпусу пломби. суючий елемент 8 проходить в глуху порожнину 2 Запропонований пломбуючий пристрій пояскорпусу 1, та перемішується в ній. При цьому гнучнюється кресленнями, яки наведено на: ка дужка, яка розташована в корпусі 1 захвачуєтьФіг.1 - загальний вигляд пломбуючого прися виступами, які розташовані на закінчення фікстрою в незібраному стані; суючого елементу 8, і утворені стрижнями 9 та Фіг.2 - загальний вигляд пломбуючого приперемичкою 10, і при подальшому русі фіксуючого строю в зібраному стані. елементу 8 притискується до поверхні стінки корЗапропонований пломбуючий пристрій містить пусу 1. При цьому зубці 12 та пружинні зубці 13 корпус 1, який може бути виконаний прозорим або утворюють замкові з’єднання із упорами 3, причоне прозорим, який містить глуху порожнину 2, бічні му завдяки зубцям 12 здійснюється жорстка фікповерхні якої містять упори 3, що виступають за сація гучної дужки між закінченням фіксуючого торцеві стінки 4 глухо ї порожнини 2, гнучкий елеоргану 8 та стінкою корпусу 1, що унеможливлює її мент 5, за допомогою якого корпус 1 з’єднаний із пересування без руйнації корпусу пломби. засувкою 6, яка складається з кришки 7, зовнішня 5 Комп’ютерна в ерстка Г. Паяльніков 35425 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSealing device
Автори англійськоюKazavchynskyi Yurii Andriiovych
Назва патенту російськоюПломбирующее устройство
Автори російськоюКазавчинский Юрий Андреевич
МПК / Мітки
МПК: G09F 3/03
Мітки: пломбуючий, пристрій
