Запірно-пломбуючий пристрій

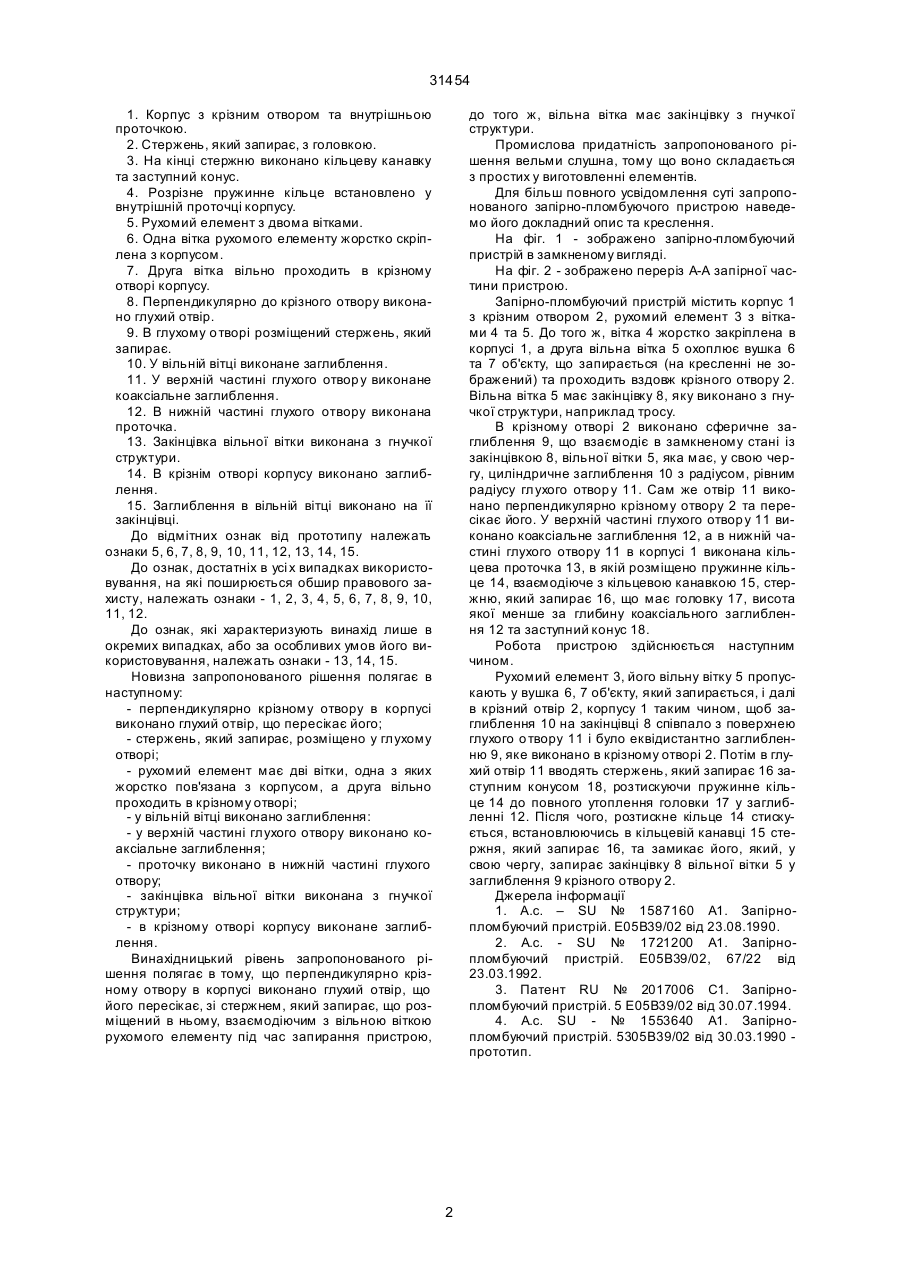

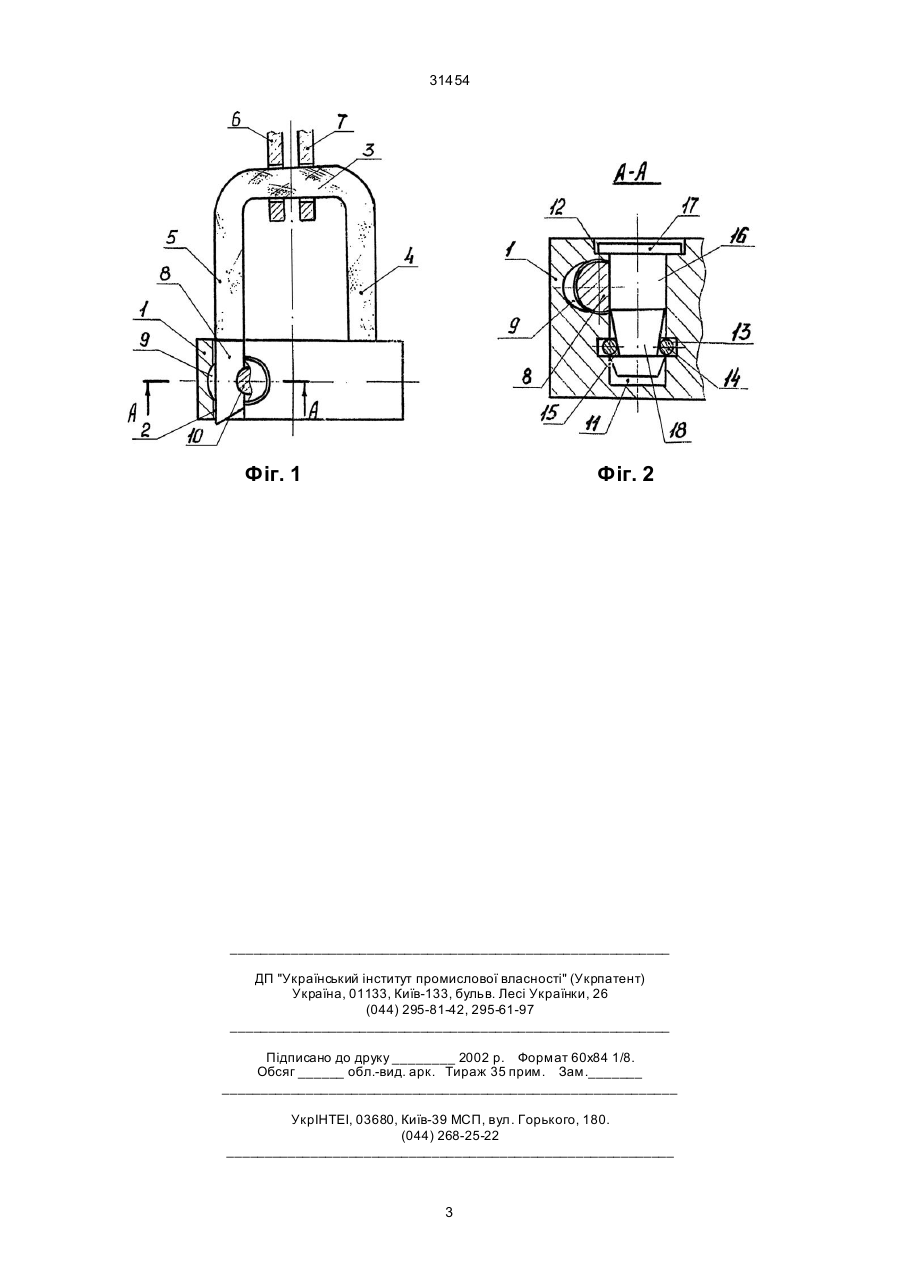

1. Запірно-пломбуючий пристрій, який містить корпус з крізний отвором, внутрішньою проточкою, стержень, який запирає, з головкою, що має на кінці кільцеву канавку та заступний конус, розрізне пружинне кільце, що встановлене у вн утрішній проточці корпусу з можливістю розміщення в кільцевій канавці стержня, який запирає, що відзначається тим, що до корпусу введене рухомий елемент, одна вітка якого жорстко закріплена в корпу 31454 1. Корпус з крізним отвором та внутрішньою проточкою. 2. Стержень, який запирає, з головкою. 3. На кінці стержню виконано кільцеву канавку та заступний конус. 4. Розрізне пружинне кільце встановлено у внутрішній проточці корпусу. 5. Рухомий елемент з двома вітками. 6. Одна вітка рухомого елементу жорстко скріплена з корпусом. 7. Друга вітка вільно проходить в крізному отворі корпусу. 8. Перпендикулярно до крізного отвору виконано глухий отвір. 9. В глухому о творі розміщений стержень, який запирає. 10. У вільній вітці виконане заглиблення. 11. У верхній частині глухого отвор у виконане коаксіальне заглиблення. 12. В нижній частині глухого отвору виконана проточка. 13. Закінцівка вільної вітки виконана з гнучкої структури. 14. В крізнім отворі корпусу виконано заглиблення. 15. Заглиблення в вільній вітці виконано на її закінцівці. До відмітних ознак від прототипу належать ознаки 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15. До ознак, достатніх в усі х випадках використовування, на які поширюється обшир правового захисту, належать ознаки - 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12. До ознак, які характеризують винахід лише в окремих випадках, або за особливих умов його використовування, належать ознаки - 13, 14, 15. Новизна запропонованого рішення полягає в наступному: - перпендикулярно крізному отвору в корпусі виконано глухий отвір, що пересікає його; - стержень, який запирає, розміщено у глухому отворі; - рухомий елемент має дві вітки, одна з яких жорстко пов'язана з корпусом, а друга вільно проходить в крізному отворі; - у вільній вітці виконано заглиблення: - у верхній частині глухого отвору виконано коаксіальне заглиблення; - проточку виконано в нижній частині глухого отвору; - закінцівка вільної вітки виконана з гнучкої структури; - в крізному отворі корпусу виконане заглиблення. Винахідницький рівень запропонованого рішення полягає в тому, що перпендикулярно крізному отвору в корпусі виконано глухий отвір, що його пересікає, зі стержнем, який запирає, що розміщений в ньому, взаємодіючим з вільною віткою рухомого елементу під час запирання пристрою, до того ж, вільна вітка має закінцівку з гнучкої структури. Промислова придатність запропонованого рішення вельми слушна, тому що воно складається з простих у виготовленні елементів. Для більш повного усвідомлення суті запропонованого запірно-пломбуючого пристрою наведемо його докладний опис та креслення. На фіг. 1 - зображено запірно-пломбуючий пристрій в замкненому вигляді. На фіг. 2 - зображено переріз А-А запірної частини пристрою. Запірно-пломбуючий пристрій містить корпус 1 з крізним отвором 2, рухомий елемент 3 з вітками 4 та 5. До того ж, вітка 4 жорстко закріплена в корпусі 1, а друга вільна вітка 5 охоплює вушка 6 та 7 об'єкту, що запирається (на кресленні не зображений) та проходить вздовж крізного отвору 2. Вільна вітка 5 має закінцівку 8, яку виконано з гнучкої структури, наприклад тросу. В крізному отворі 2 виконано сферичне заглиблення 9, що взаємодіє в замкненому стані із закінцівкою 8, вільної вітки 5, яка має, у свою чергу, циліндричне заглиблення 10 з радіусом, рівним радіусу глухого отвор у 11. Сам же отвір 11 виконано перпендикулярно крізному отвору 2 та пересікає його. У верхній частині глухого отвор у 11 виконано коаксіальне заглиблення 12, а в нижній частині глухого отвору 11 в корпусі 1 виконана кільцева проточка 13, в якій розміщено пружинне кільце 14, взаємодіюче з кільцевою канавкою 15, стержню, який запирає 16, що має головку 17, висота якої менше за глибину коаксіального заглиблення 12 та заступний конус 18. Робота пристрою здійснюється наступним чином. Рухомий елемент 3, його вільну вітку 5 пропускають у вушка 6, 7 об'єкту, який запирається, і далі в крізний отвір 2, корпусу 1 таким чином, щоб заглиблення 10 на закінцівці 8 співпало з поверхнею глухого о твору 11 і було еквідистантно заглибленню 9, яке виконано в крізному отворі 2. Потім в глухий отвір 11 вводять стержень, який запирає 16 заступним конусом 18, розтискуючи пружинне кільце 14 до повного утоплення головки 17 у заглибленні 12. Після чого, розтискне кільце 14 стискується, встановлюючись в кільцевій канавці 15 стержня, який запирає 16, та замикає його, який, у свою чергу, запирає закінцівку 8 вільної вітки 5 у заглиблення 9 крізного отвору 2. Джерела інформації 1. А.с. – SU № 1587160 А1. Запірнопломбуючий пристрій. Е05В39/02 від 23.08.1990. 2. А.с. - SU № 1721200 А1. Запірнопломбуючий пристрій. Е05В39/02, 67/22 від 23.03.1992. 3. Патент RU № 2017006 С1. Запірнопломбуючий пристрій. 5 Е05В39/02 від 30.07.1994. 4. А.с. SU - № 1553640 А1. Запірнопломбуючий пристрій. 5305В39/02 від 30.03.1990 прототип. 2 31454 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
