Асинхронно-вентильний каскад
Номер патенту: 35713
Опубліковано: 16.04.2001
Автори: Шевченко Іван Степанович, Потапов Володимир Дмитрович, Самчелєєв Юрій Павлович, Мозговий Сергій Єфімович
Формула / Реферат
Асинхронно-вентильний каскад, який містить асинхронний двигун, в коло ротора якого ввімкнений трифазний мостовий керований перетворювач, вихід якого з'єднаний з виходом другого трифазного мостового керованого перетворювача при співпадаючій провідності їх вентилів, при цьому вхід другого перетворювача з'єднаний через реактори з мережею, що живить статор асинхронного двигуна, який відрізняється тим, що послідовно з перетворювачами ввімкнено джерело незмінного струму, напрям струму якого співпадає з провідністю перетворювачів, а паралельно джерелу незмінного струму ввімкнено діод з провідністю, співпадаючою з провідністю перетворювачів.
Текст

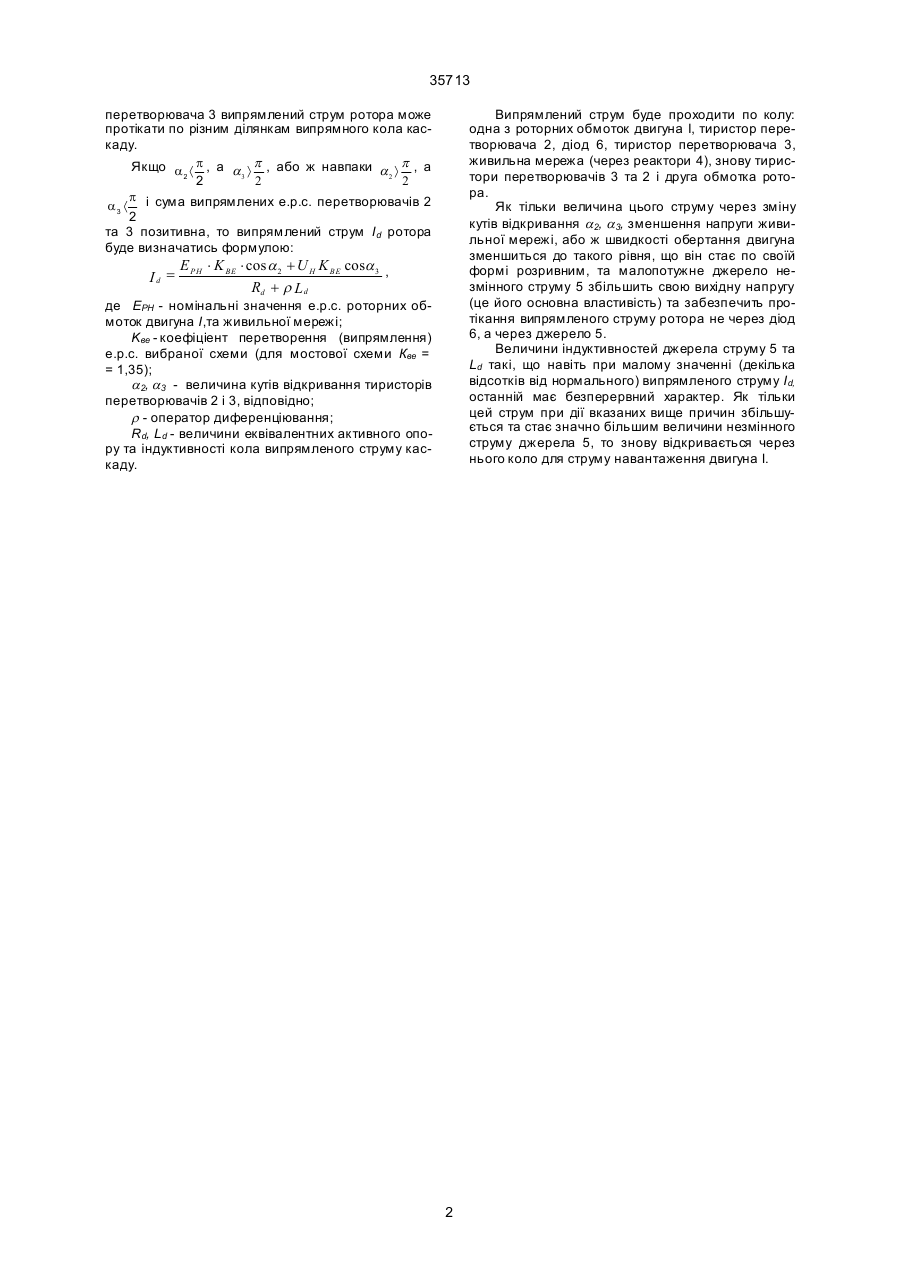

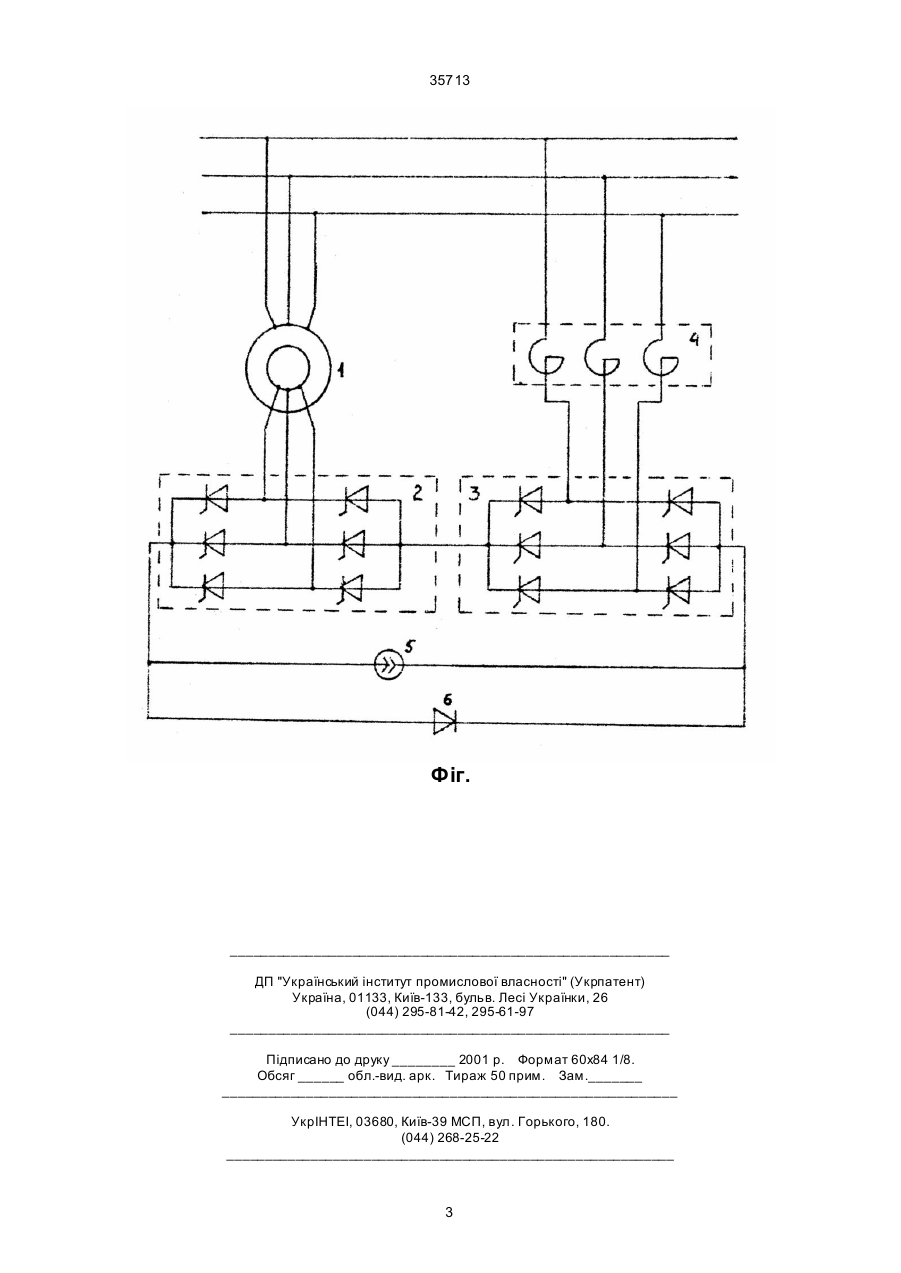

Асинхронно-вентильний каскад, який містить асинхронний двигун, в коло ротора якого ввімкнений трифазний мостовий керований перетворю 35713 перетворювача 3 випрямлений струм ротора може протікати по різним ділянкам випрямного кола каскаду. Якщо a á p , а a ñ p , або ж навпаки a ñ p , а 2 3 2 2 2 2 p і сума випрямлених е.р.с. перетворювачів 2 a3 á 2 та 3 позитивна, то випрямлений струм I d ротора буде визначатись формулою: Id = Випрямлений струм буде проходити по колу: одна з роторних обмоток двигуна І, тиристор перетворювача 2, діод 6, тиристор перетворювача 3, живильна мережа (через реактори 4), знову тиристори перетворювачів 3 та 2 і друга обмотка ротора. Як тільки величина цього струму через зміну кутів відкривання a 2, a 3, зменшення напруги живильної мережі, або ж швидкості обертання двигуна зменшиться до такого рівня, що він стає по своїй формі розривним, та малопотужне джерело незмінного струму 5 збільшить свою вихідну напругу (це його основна властивість) та забезпечить протікання випрямленого струму ротора не через діод 6, а через джерело 5. Величини індуктивностей джерела струму 5 та Ld такі, що навіть при малому значенні (декілька відсотків від нормального) випрямленого струму І d, останній має безперервний характер. Як тільки цей струм при дії вказаних вище причин збільшується та стає значно більшим величини незмінного струму джерела 5, то знову відкривається через нього коло для струму навантаження двигуна І. E PH × K BE × cos a 2 + U H K BE cosa 3 , Rd + r L d де ЕPH - номінальні значення е.р.с. роторних обмоток двигуна І,та живильної мережі; Kве - коефіціент перетворення (випрямлення) е.р.с. вибраної схеми (для мостової схеми Кве = = 1,35); a 2, a 3 - величина кутів відкривання тиристорів перетворювачів 2 і 3, відповідно; r - оператор диференціювання; Rd, Ld - величини еквівалентних активного опору та індуктивності кола випрямленого струму каскаду. 2 35713 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюWound-rotor slip recovery system
Автори англійськоюShevchenko Ivan Stepanovych, Samcheleiev Yurii Pavlovych, Potapov Volodymyr Dmytrovych, Mozhovyi Serhii Yukhymovych
Назва патенту російськоюАсинхронно-вентильный каскад
Автори російськоюШевченко Иван Степанович, Самчелеев Юрий Павлович, Потапов Владимир Дмитриевич, Мозговой Сергей Ефимович
МПК / Мітки
МПК: H02K 17/00
Мітки: каскад, асинхронно-вентильний
