Формула / Реферат

Система запуску синхронного двигуна групи Г-Д, що включає синхронний двигун, тиристорний двигун, тиристорний перетворювач, генератор постійного струму із збуджувачем, контакторний апарат, що з'єднує якірний ланцюг генератора з тиристорним перетворювачем, яка відрізняється тим, що додатково обладнана датчиками напруги і струму тиристорного перетворювача, датчиком струму збудження генератора, обчислювальним блоком з чотирма входами, причому вихід датчика напруги тиристорного перетворювача пов'язаний з першим входом обчислювального блока, датчик струму тиристорного перетворювача зв'язаний з другим входом обчислювального блока, два інших виходи датчика струму тиристорного перетворювача зв'язані, відповідно, з виходами збуджувача генератора і системами керування тиристорними перетворювачами, вихід датчика струму збуджувача генератора зв'язаний з третім входом обчислювального блока, на четвертий вхід якого надходить сигнал, пропорційний синхронній швидкості синхронного двигуна,  керуючий вихід системи  керування тиристорного перетворювача через нормально розімкнений контакт контакторного апарата і нормально замкнений контакт реле форсування зв'язаний з джерелом задавальної напруги, вихід обчислювального блока зв'язаний з входом вимикача в ланцюгу статора синхронного двигуна, крім того, як тиристорний перетворювач використовується тиристорний збуджувач синхронного двигуна.

Текст

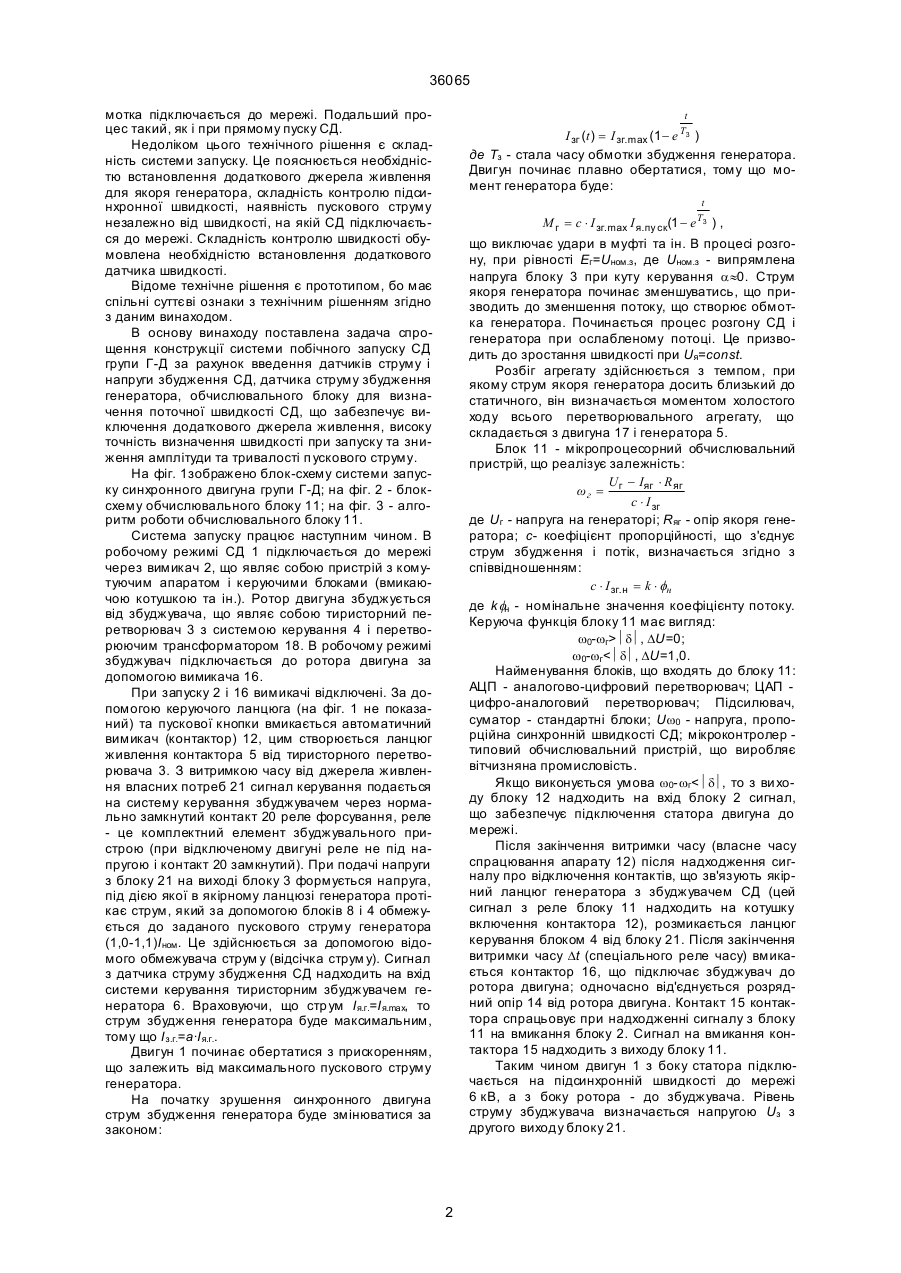

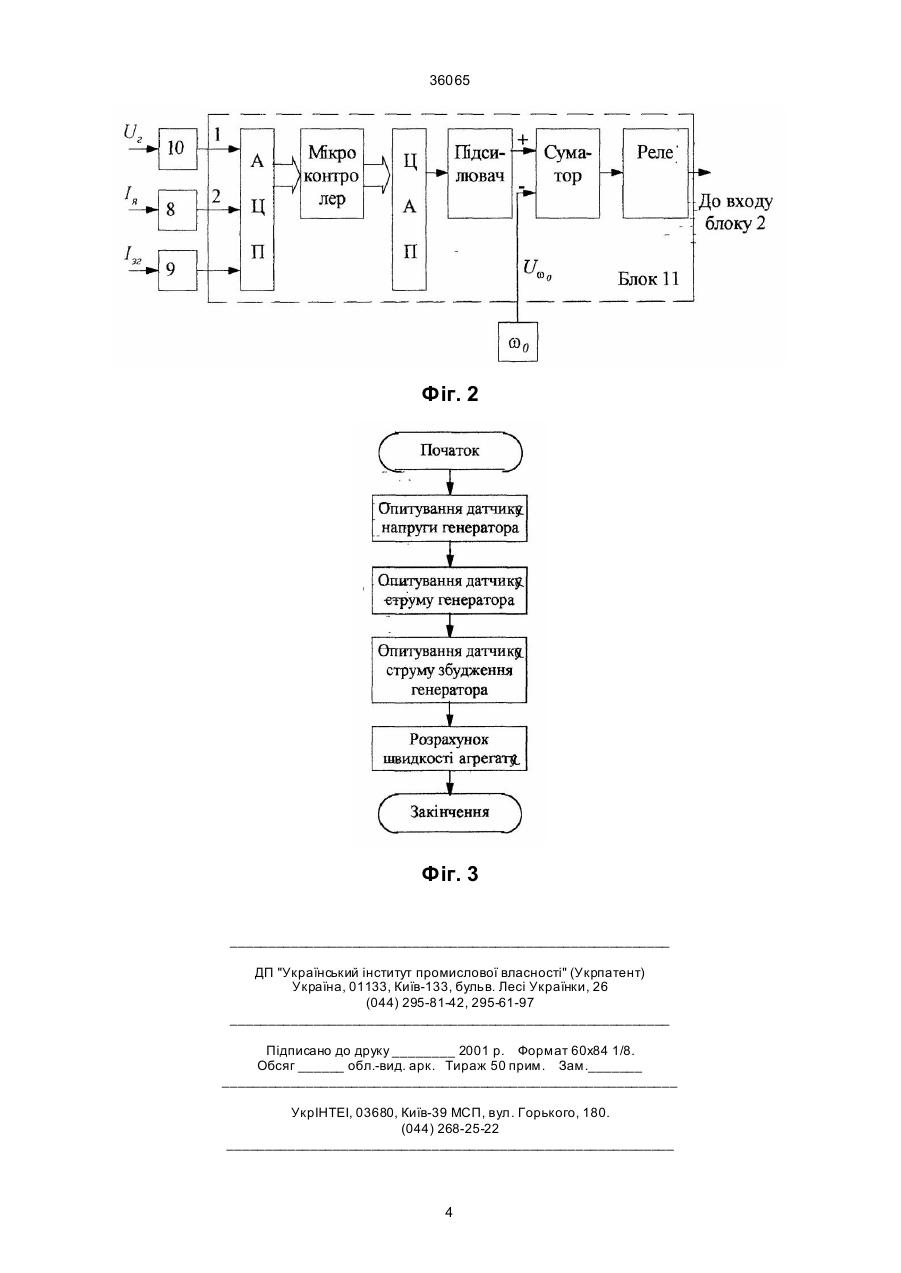

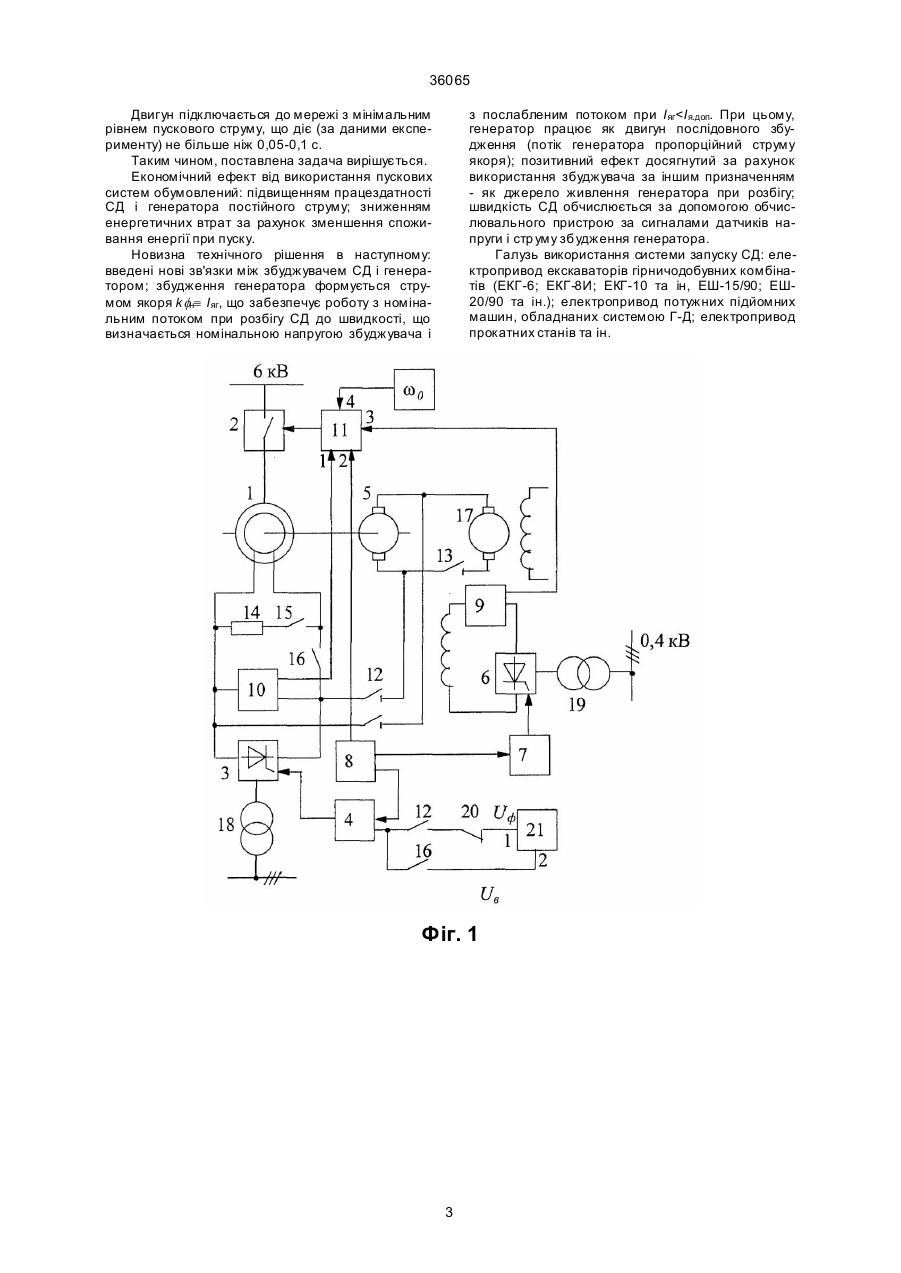

Система запуску синхронного двигуна групи ГД, що включає синхронний двигун, тиристорний двигун, тиристорний перетворювач, генератор постійного струму із збуджувачем, контакторний апарат, що з'єдн ує якірний ланцюг генератора з тиристорним перетворювачем, яка відрізняється тим, що додатково обладнана датчиками напруги і струму тиристорного перетворювача, датчиком струму зб удження генератора, обчислювальним 36065 мотка підключається до мережі. Подальший процес такий, як і при прямому пуску СД. Недоліком цього технічного рішення є складність системи запуску. Це пояснюється необхідністю встановлення додаткового джерела живлення для якоря генератора, складність контролю підсинхронної швидкості, наявність пускового струму незалежно від швидкості, на якій СД підключається до мережі. Складність контролю швидкості обумовлена необхідністю встановлення додаткового датчика швидкості. Відоме технічне рішення є прототипом, бо має спільні суттєві ознаки з технічним рішенням згідно з даним винаходом. В основу винаходу поставлена задача спрощення конструкції системи побічного запуску СД групи Г-Д за рахунок введення датчиків струму і напруги збудження СД, датчика струму збудження генератора, обчислювального блоку для визначення поточної швидкості СД, що забезпечує виключення додаткового джерела живлення, високу точність визначення швидкості при запуску та зниження амплітуди та тривалості п ускового струму. На фіг. 1зображено блок-схему системи запуску синхронного двигуна групи Г-Д; на фіг. 2 - блоксхему обчислювального блоку 11; на фіг. 3 - алгоритм роботи обчислювального блоку 11. Система запуску працює наступним чином. В робочому режимі СД 1 підключається до мережі через вимикач 2, що являє собою пристрій з комутуючим апаратом і керуючими блоками (вмикаючою котушкою та ін.). Ротор двигуна збуджується від збуджувача, що являє собою тиристорний перетворювач 3 з системою керування 4 і перетворюючим трансформатором 18. В робочому режимі збуджувач підключається до ротора двигуна за допомогою вимикача 16. При запуску 2 і 16 вимикачі відключені. За допомогою керуючого ланцюга (на фіг. 1 не показаний) та пускової кнопки вмикається автоматичний вимикач (контактор) 12, цим створюється ланцюг живлення контактора 5 від тиристорного перетворювача 3. З витримкою часу від джерела живлення власних потреб 21 сигнал керування подається на систему керування збуджувачем через нормально замкнутий контакт 20 реле форсування, реле - це комплектний елемент збуджувального пристрою (при відключеному двигуні реле не під напругою і контакт 20 замкнутий). При подачі напруги з блоку 21 на виході блоку 3 формується напруга, під дією якої в якірному ланцюзі генератора протікає струм, який за допомогою блоків 8 і 4 обмежується до заданого пускового струму генератора (1,0-1,1)I ном . Це здійснюється за допомогою відомого обмежувача струм у (відсічка струм у). Сигнал з датчика струму збудження СД надходить на вхід системи керування тиристорним збуджувачем генератора 6. Враховуючи, що стр ум I я.г.=I я.max, то струм збудження генератора буде максимальним, тому що I з.г.=a·I я.г.. Двигун 1 починає обертатися з прискоренням, що залежить від максимального пускового струму генератора. На початку зрушення синхронного двигуна струм збудження генератора буде змінюватися за законом: t T3 I зг (t ) = I зг.max (1- e ) де Тз - стала часу обмотки збудження генератора. Двигун починає плавно обертатися, тому що момент генератора буде: M г = c × I зг.max I я.пу ск(1 - e t T3 ), що виключає удари в муфті та ін. В процесі розгону, при рівності Ег=Uном.з, де Uном.з - випрямлена напруга блоку 3 при куту керування a»0. Струм якоря генератора починає зменшуватись, що призводить до зменшення потоку, що створює обмотка генератора. Починається процес розгону СД і генератора при ослабленому потоці. Це призводить до зростання швидкості при Uя=const. Розбіг агрегату здійснюється з темпом, при якому струм якоря генератора досить близький до статичного, він визначається моментом холостого ходу всього перетворювального агрегату, що складається з двигуна 17 і генератора 5. Блок 11 - мікропроцесорний обчислювальний пристрій, що реалізує залежність: U - Iяг × R яг ωг = г c × I зг де Uг - напруга на генераторі; Rяг - опір якоря генератора; с- коефіцієнт пропорційності, що з'єднує струм збудження і потік, визначається згідно з співвідношенням: c × I зг.н = k × fн де k fн - номінальне значення коефіцієнту потоку. Керуюча функція блоку 11 має вигляд: w0-wг>½d½, DU=0; w0-wг

Дивитися

Додаткова інформація

Назва патенту англійською

System of activating the synchronous engine of g-d group

Автори англійською

Rodkin Dmytro Yosypovych, Luhovoi Anatolii Vasyliovych, Chornyi Oleksii Petrovych, Dobretsov Volodymyr Valentynovych, Pasmurskykh Oleksandr Oleksiyovych, Dolzhenko Viktor Volodymyrovych, Voshun Oleksiy Mykolayovych, Shvartsman Ernst Volodymyrovych

Назва патенту російською

Система запуска синхронного двигателя группы г-д

Автори російською

Родькин Дмитрий Иосифович, Луговой Анатолий Васильевич, Черный Алексей Петрович, Добрецов Владимир Валентинович, Пасмурских Александр Алексеевич, Долженко Виктор Владимирович, Вошун Алексей Николаевич, Шварцман Эрнст Владимирович

МПК / Мітки

МПК: H02P 7/06

Мітки: г-д, синхронного, запуску, групи, двигуна, система
