Випробувальна установка
Текст

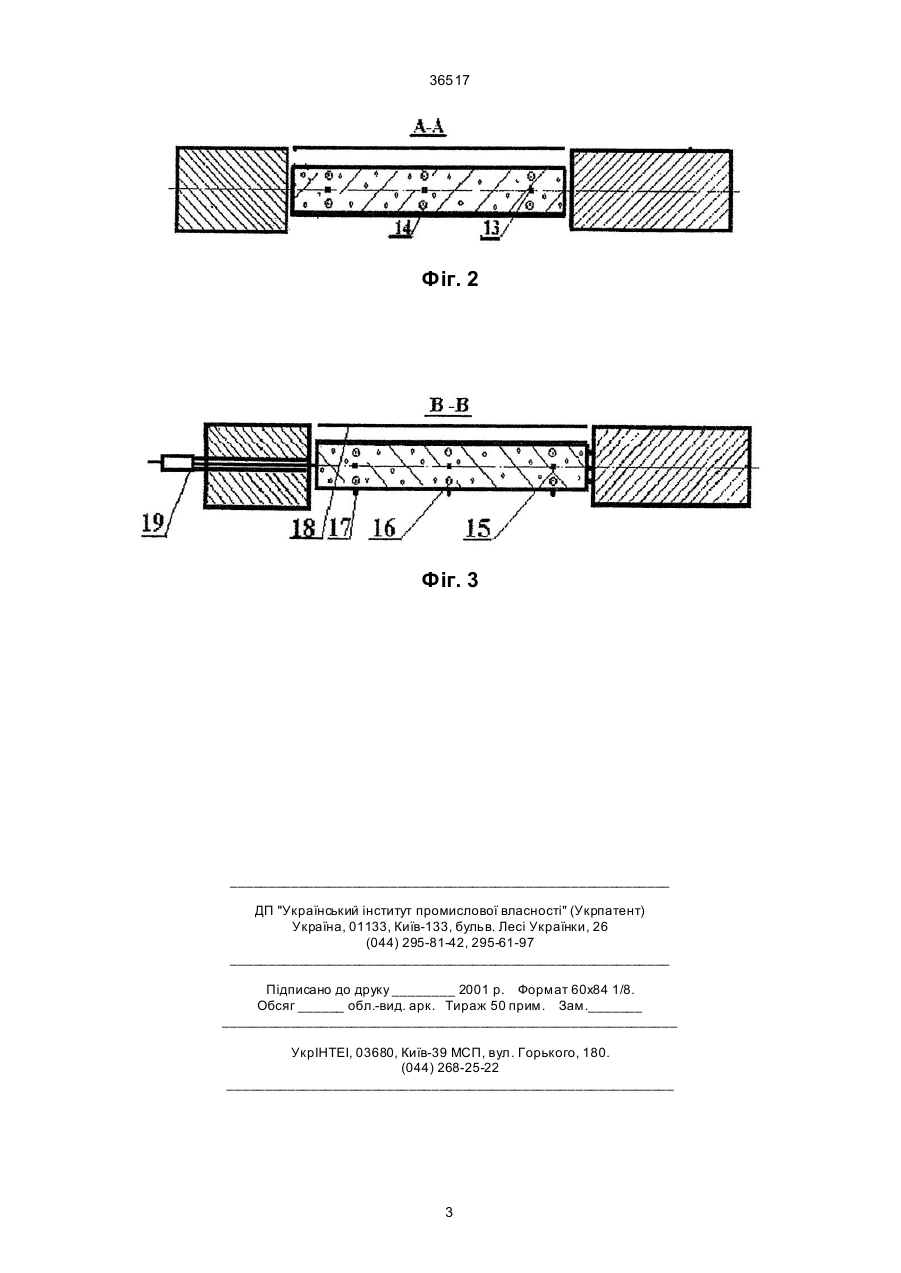

Випробувальна установка, що має прилади для вимірювання температури та деформації, яка 36517 Вимірювання впливу різниці температур покриття та підложки на зміну їх довжини та внутрішніх напружень за допомогою запропонованої випробувальної установки здійснюється таким чином: після твердіння (час та умови повинні відповідати те хнології виробництва) зразок, що складається з підложки 2 і покриття 3, розміщують на опорах 1, потім термопари ІЗ, 15, датчики внутрішніх напружень 14,16, компаратор з тензорезисторним тензометром переміщення 8, за допомогою проводів підключають до тензометричного мосту 10, що з'єднаний з ПЕОМ 11. Режим нагрівання покриття та підложки програмують за допомогою задавача 9, який здійснює регулювання параметрів калорифера 6 та вентилятора 5. В процесі нагрівання або охолодження інформація про зміну температур, внутрішніх напружень та деформацій обробляється на ПЕОМ. Запропонована випробувальна установка дозволяє досліджувати вплив зміни температур, при односторонньому нагріванні або ж охолоджені, на внутрішні напруження та деформації покриття і підложки. Одночасне вимірювання їх властивостей підвищує рівень наукових досліджень, а також ступінь достовірності результатів, дозволяє вивчати причини появи дефектів поверхні при нагріванні та охолоджені. Крім цього випробувальна установка може бути використана при дослідженнях явищ усадки покриття при їх нанесені на поверхню зразка. Джерела інформації: 1. Испытательная техника. Справ очник / Под редакцией Клюева В.В. - М.: Машиностроение, 1982. - С. 336. 2. Горшков В.С., Тимашев В.В., Сычев В.Т. Методы физико-химического анализа вяжущих веществ. - М.: Высшая школа, 1981. – С. 172. Фіг. 1 2 36517 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюTest installation
Автори англійськоюDerevianko Viktor Mykolaiovych
Назва патенту російськоюИспытательная установка
Автори російськоюДеревянко Виктор Николаевич
МПК / Мітки
МПК: E04D 11/00, E04D 7/00
Мітки: установка, випробувальна
