Спосіб складання вузла кріплення полімерного стержня

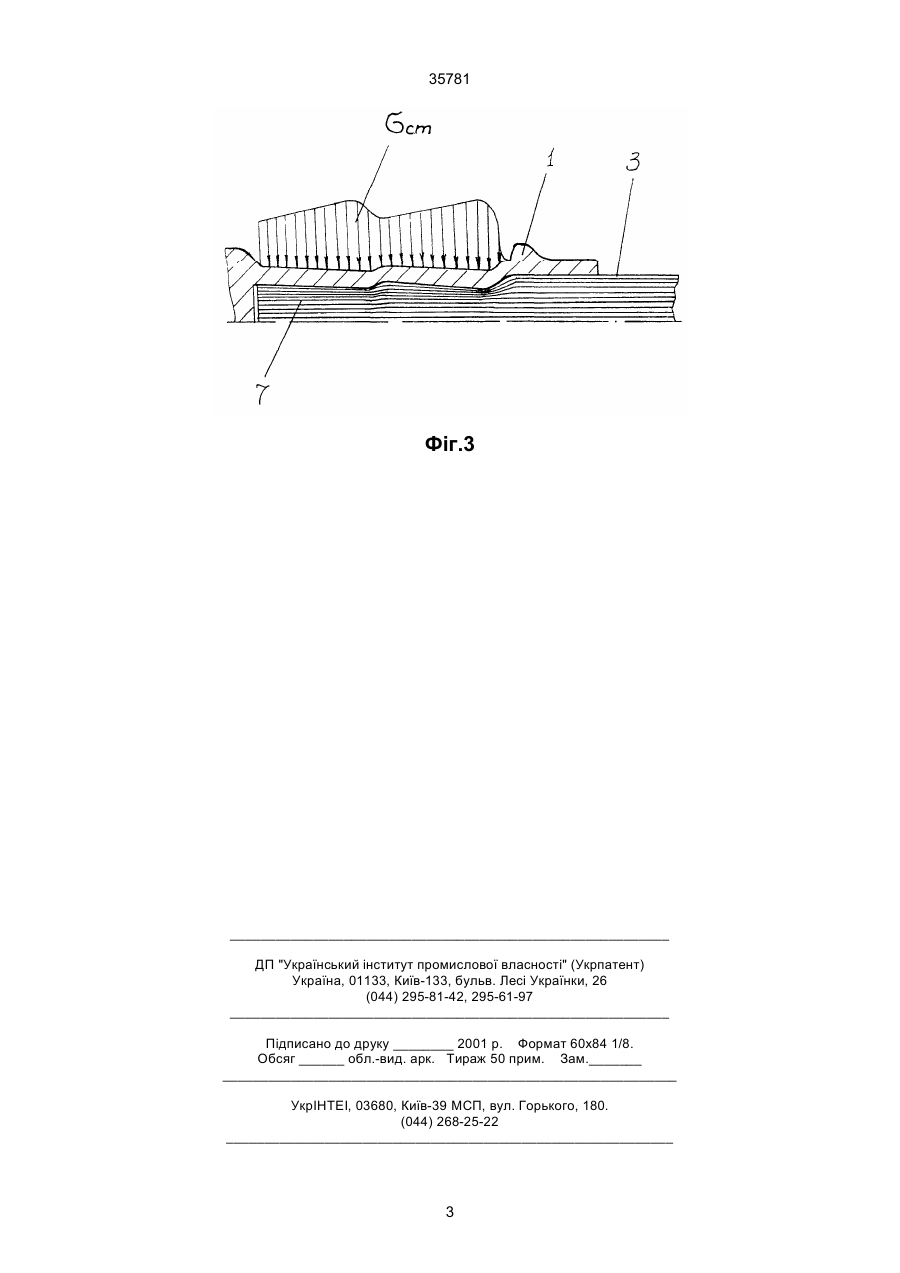

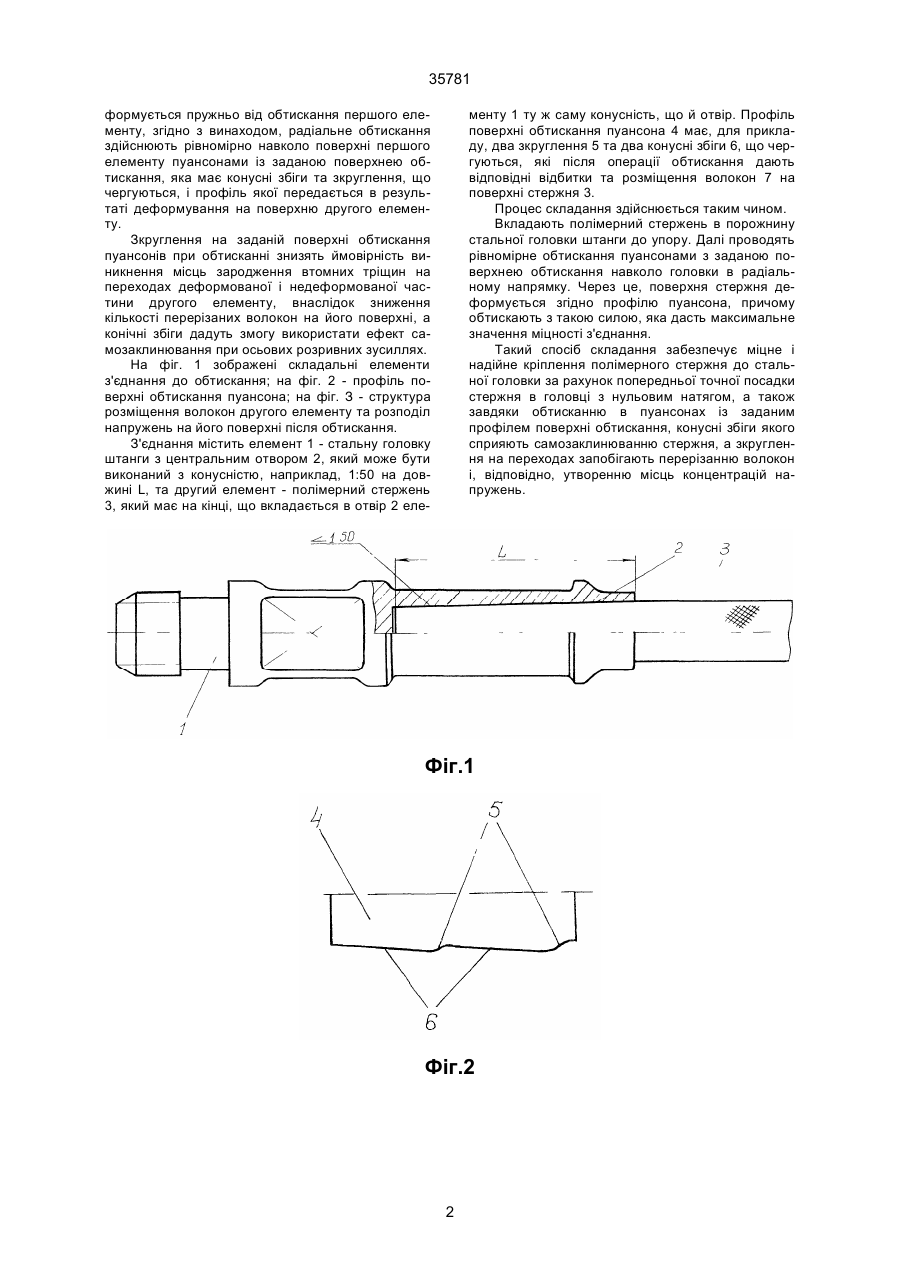

Спосіб складання вузла кріплення полімерного стержня, зокрема, стальної головки та полімер 35781 формується пружньо від обтискання першого елементу, згідно з винаходом, радіальне обтискання здійснюють рівномірно навколо поверхні першого елементу пуансонами із заданою поверхнею обтискання, яка має конусні збіги та зкруглення, що чергуються, і профіль якої передається в результаті деформування на поверхню другого елементу. Зкруглення на заданій поверхні обтискання пуансонів при обтисканні знизять ймовірність виникнення місць зародження втомних тріщин на переходах деформованої і недеформованої частини другого елементу, внаслідок зниження кількості перерізаних волокон на його поверхні, а конічні збіги дадуть змогу використати ефект самозаклинювання при осьових розривних зусиллях. На фіг. 1 зображені складальні елементи з'єднання до обтискання; на фіг. 2 - профіль поверхні обтискання пуансона; на фіг. З - структура розміщення волокон другого елементу та розподіл напружень на його поверхні після обтискання. З'єднання містить елемент 1 - стальну головку штанги з центральним отвором 2, який може бути виконаний з конусністю, наприклад, 1:50 на довжині L, та другий елемент - полімерний стержень 3, який має на кінці, що вкладається в отвір 2 еле менту 1 ту ж саму конусність, що й отвір. Профіль поверхні обтискання пуансона 4 має, для прикладу, два зкруглення 5 та два конусні збіги 6, що чергуються, які після операції обтискання дають відповідні відбитки та розміщення волокон 7 на поверхні стержня 3. Процес складання здійснюється таким чином. Вкладають полімерний стержень в порожнину стальної головки штанги до упору. Далі проводять рівномірне обтискання пуансонами з заданою поверхнею обтискання навколо головки в радіальному напрямку. Через це, поверхня стержня деформується згідно профілю пуансона, причому обтискають з такою силою, яка дасть максимальне значення міцності з'єднання. Такий спосіб складання забезпечує міцне і надійне кріплення полімерного стержня до стальної головки за рахунок попередньої точної посадки стержня в головці з нульовим натягом, а також завдяки обтисканню в пуансонах із заданим профілем поверхні обтискання, конусні збіги якого сприяють самозаклинюванню стержня, а зкруглення на переходах запобігають перерізанню волокон і, відповідно, утворенню місць концентрацій напружень. Фіг.1 Фіг.2 2 35781 Фіг.3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
