Самовідчіпний пристрій
Номер патенту: 35780
Опубліковано: 16.04.2001
Автори: Боратинський Олег Володимирович, Бадера Тарас Йосипович
Формула / Реферат
Самовідчіпний пристрій, що містить в собі корпус з вирізом, шарнірну вантажозахватну скобу, взаємодіючу з поворотним фіксатором, і засіб управління ним, встановлений в корпусі через вісь з поступово-зворотним рухом, а поворотний фіксатор виконаний двоплечим, одне плече якого взаємодіє з носком вантажозахватної скоби, який відрізняється тим, що вісь шарнірно з'єднана тягою з другим плечем фіксатора, яке підпружинене відносно корпуса з можливістю регулювання зусилля пружини.
Текст

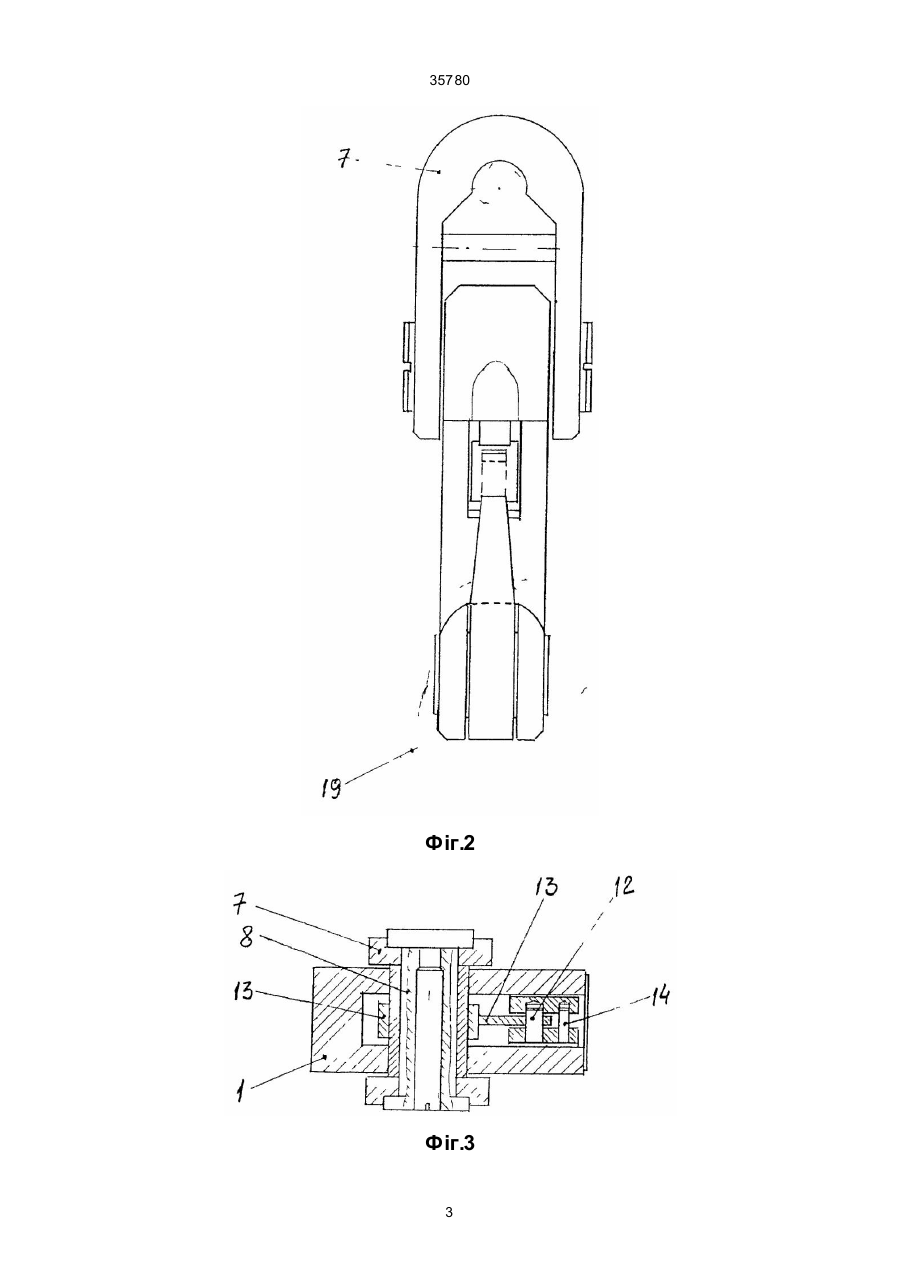

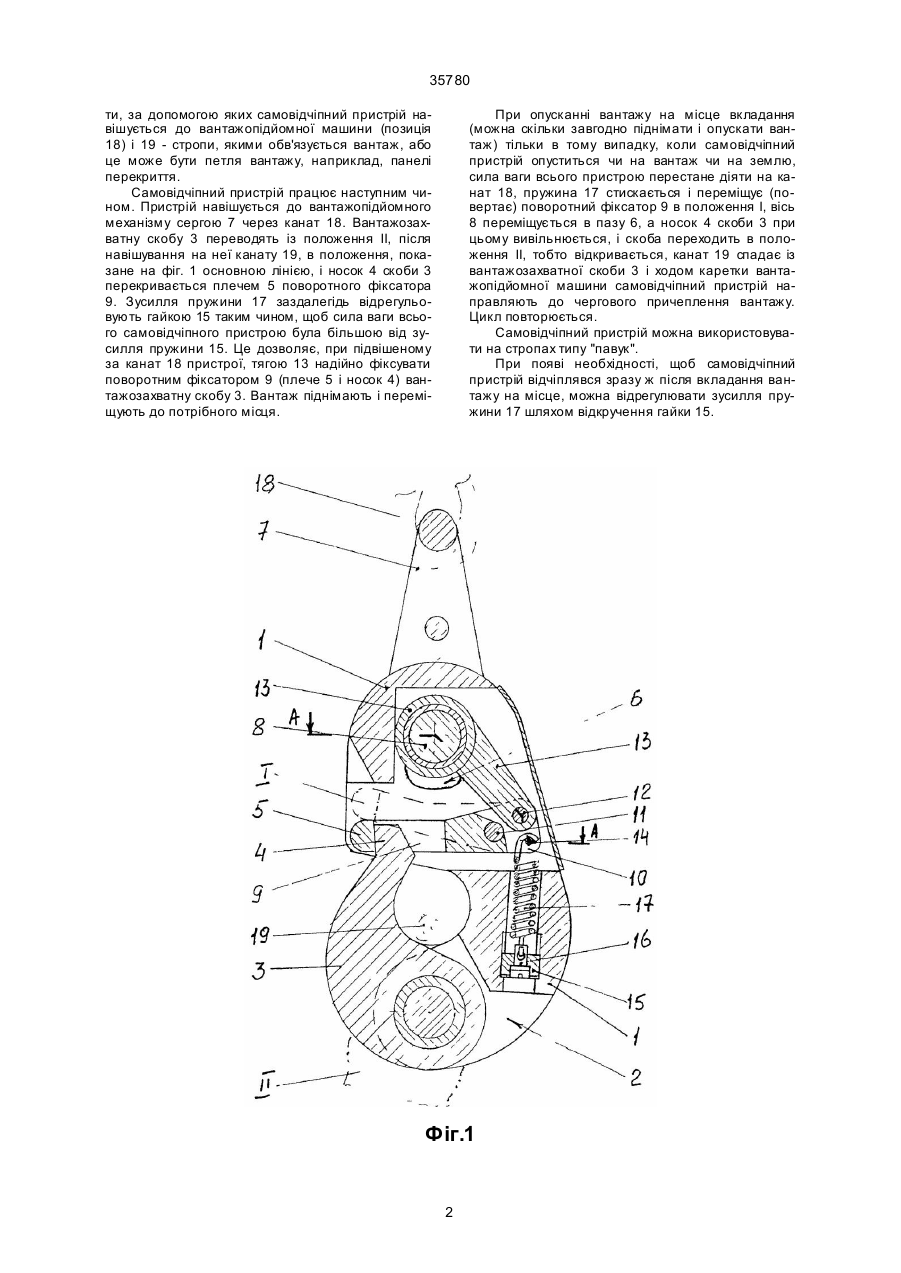

Самовідчіпний пристрій, що містить в собі ко 35780 ти, за допомогою яких самовідчіпний пристрій навішується до вантажопідйомної машини (позиція 18) і 19 - стропи, якими обв'язується вантаж, або це може бути петля вантажу, наприклад, панелі перекриття. Самовідчіпний пристрій працює наступним чином. Пристрій навішується до вантажопідйомного механізму сергою 7 через канат 18. Вантажозахватну скобу 3 переводять із положення II, після навішування на неї канату 19, в положення, показане на фіг. 1 основною лінією, і носок 4 скоби 3 перекривається плечем 5 поворотного фіксатора 9. Зусилля пружини 17 заздалегідь відрегульовують гайкою 15 таким чином, щоб сила ваги всього самовідчіпного пристрою була більшою від зусилля пружини 15. Це дозволяє, при підвішеному за канат 18 пристрої, тягою 13 надійно фіксувати поворотним фіксатором 9 (плече 5 і носок 4) вантажозахватну скобу 3. Вантаж піднімають і переміщують до потрібного місця. При опусканні вантажу на місце вкладання (можна скільки завгодно піднімати і опускати вантаж) тільки в тому випадку, коли самовідчіпний пристрій опуститься чи на вантаж чи на землю, сила ваги всього пристрою перестане діяти на канат 18, пружина 17 стискається і переміщує (повертає) поворотний фіксатор 9 в положення І, вісь 8 переміщується в пазу 6, а носок 4 скоби 3 при цьому вивільнюється, і скоба переходить в положення II, тобто відкривається, канат 19 спадає із вантажозахватної скоби 3 і ходом каретки вантажопідйомної машини самовідчіпний пристрій направляють до чергового причеплення вантажу. Цикл повторюється. Самовідчіпний пристрій можна використовувати на стропах типу "павук". При появі необхідності, щоб самовідчіпний пристрій відчіплявся зразу ж після вкладання вантажу на місце, можна відрегулювати зусилля пружини 17 шляхом відкручення гайки 15. Фіг.1 2 35780 Фіг.2 Фіг.3 3 35780 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
