Шарошкове долото

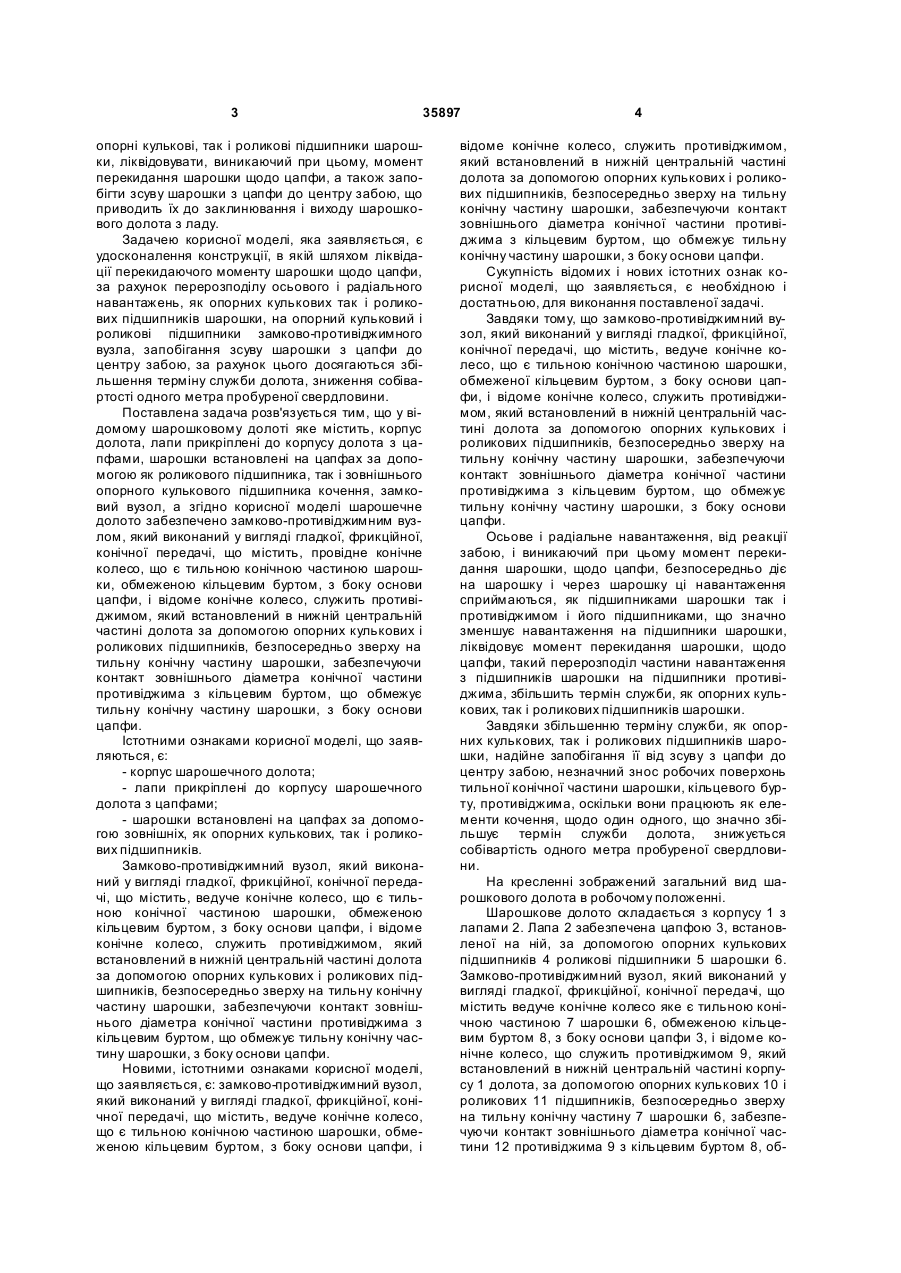

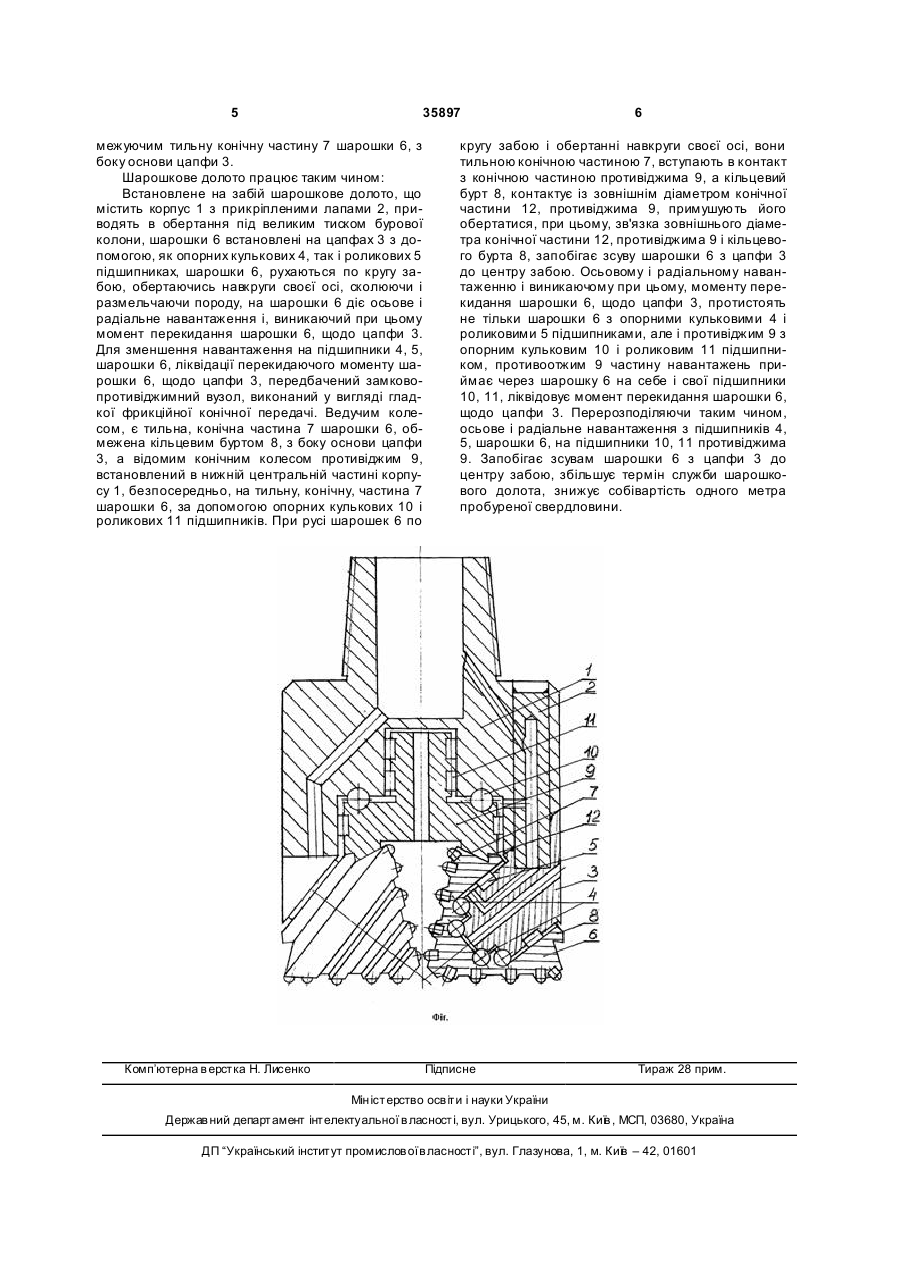

Шарошкове долото, що містить корпус, прикріплені до нього лапи з цапфами, шарошки, встановлені на цапфах за допомогою як роликового підшипника, так і зовнішнього опорного кулькового підшипника кочення, замковий вузол, яке відрізняється тим, що шарошкове долото оснащено 3 35897 опорні кулькові, так і роликові підшипники шарошки, ліквідовувати, виникаючий при цьому, момент перекидання шарошки щодо цапфи, а також запобігти зсуву шарошки з цапфи до центру забою, що приводить їх до заклинювання і виходу шарошкового долота з ладу. Задачею корисної моделі, яка заявляється, є удосконалення конструкції, в якій шляхом ліквідації перекидаючого моменту шарошки щодо цапфи, за рахунок перерозподілу осьового і радіального навантажень, як опорних кулькових так і роликових підшипників шарошки, на опорний кульковий і роликові підшипники замково-противіджимного вузла, запобігання зсуву шарошки з цапфи до центру забою, за рахунок цього досягаються збільшення терміну служби долота, зниження собівартості одного метра пробуреної свердловини. Поставлена задача розв'язується тим, що у відомому шарошковому долоті яке містить, корпус долота, лапи прикріплені до корпусу долота з цапфами, шарошки встановлені на цапфах за допомогою як роликового підшипника, так і зовнішнього опорного кулькового підшипника кочення, замковий вузол, а згідно корисної моделі шарошечне долото забезпечено замково-противіджимним вузлом, який виконаний у вигляді гладкої, фрикційної, конічної передачі, що містить, провідне конічне колесо, що є тильною конічною частиною шарошки, обмеженою кільцевим буртом, з боку основи цапфи, і відоме конічне колесо, служить противіджимом, який встановлений в нижній центральній частині долота за допомогою опорних кулькових і роликових підшипників, безпосередньо зверху на тильну конічну частину шарошки, забезпечуючи контакт зовнішнього діаметра конічної частини противіджима з кільцевим буртом, що обмежує тильну конічну частину шарошки, з боку основи цапфи. Істотними ознаками корисної моделі, що заявляються, є: - корпус шарошечного долота; - лапи прикріплені до корпусу шарошечного долота з цапфами; - шарошки встановлені на цапфах за допомогою зовнішніх, як опорних кулькових, так і роликових підшипників. Замково-противіджимний вузол, який виконаний у вигляді гладкої, фрикційної, конічної передачі, що містить, ведуче конічне колесо, що є тильною конічної частиною шарошки, обмеженою кільцевим буртом, з боку основи цапфи, і відоме конічне колесо, служить противіджимом, який встановлений в нижній центральній частині долота за допомогою опорних кулькових і роликових підшипників, безпосередньо зверху на тильну конічну частину шарошки, забезпечуючи контакт зовнішнього діаметра конічної частини противіджима з кільцевим буртом, що обмежує тильну конічну частину шарошки, з боку основи цапфи. Новими, істотними ознаками корисної моделі, що заявляється, є: замково-противіджимний вузол, який виконаний у вигляді гладкої, фрикційної, конічної передачі, що містить, ведуче конічне колесо, що є тильною конічною частиною шарошки, обмеженою кільцевим буртом, з боку основи цапфи, і 4 відоме конічне колесо, служить противіджимом, який встановлений в нижній центральній частині долота за допомогою опорних кулькових і роликових підшипників, безпосередньо зверху на тильну конічну частину шарошки, забезпечуючи контакт зовнішнього діаметра конічної частини противіджима з кільцевим буртом, що обмежує тильну конічну частину шарошки, з боку основи цапфи. Сукупність відомих і нових істотних ознак корисної моделі, що заявляється, є необхідною і достатньою, для виконання поставленої задачі. Завдяки тому, що замково-противіджимний вузол, який виконаний у вигляді гладкої, фрикційної, конічної передачі, що містить, ведуче конічне колесо, що є тильною конічною частиною шарошки, обмеженої кільцевим буртом, з боку основи цапфи, і відоме конічне колесо, служить противіджимом, який встановлений в нижній центральній частині долота за допомогою опорних кулькових і роликових підшипників, безпосередньо зверху на тильну конічну частину шарошки, забезпечуючи контакт зовнішнього діаметра конічної частини противіджима з кільцевим буртом, що обмежує тильну конічну частину шарошки, з боку основи цапфи. Осьове і радіальне навантаження, від реакції забою, і виникаючий при цьому момент перекидання шарошки, щодо цапфи, безпосередньо діє на шарошку і через шарошку ці навантаження сприймаються, як підшипниками шарошки так і противіджимом і його підшипниками, що значно зменшує навантаження на підшипники шарошки, ліквідовує момент перекидання шарошки, щодо цапфи, такий перерозподіл частини навантаження з підшипників шарошки на підшипники противіджима, збільшить термін служби, як опорних кулькових, так і роликових підшипників шарошки. Завдяки збільшенню терміну служби, як опорних кулькових, так і роликових підшипників шарошки, надійне запобігання її від зсуву з цапфи до центру забою, незначний знос робочих поверхонь тильної конічної частини шарошки, кільцевого бурту, противіджима, оскільки вони працюють як елементи кочення, щодо один одного, що значно збільшує термін служби долота, знижується собівартість одного метра пробуреної свердловини. На кресленні зображений загальний вид шарошкового долота в робочому положенні. Шарошкове долото складається з корпусу 1 з лапами 2. Лапа 2 забезпечена цапфою 3, встановленої на ній, за допомогою опорних кулькових підшипників 4 роликові підшипники 5 шарошки 6. Замково-противіджимний вузол, який виконаний у вигляді гладкої, фрикційної, конічної передачі, що містить ведуче конічне колесо яке є тильною конічною частиною 7 шарошки 6, обмеженою кільцевим буртом 8, з боку основи цапфи 3, і відоме конічне колесо, що служить противіджимом 9, який встановлений в нижній центральній частині корпусу 1 долота, за допомогою опорних кулькових 10 і роликових 11 підшипників, безпосередньо зверху на тильну конічну частину 7 шарошки 6, забезпечуючи контакт зовнішнього діаметра конічної частини 12 противіджима 9 з кільцевим буртом 8, об 5 35897 межуючим тильну конічну частину 7 шарошки 6, з боку основи цапфи 3. Шарошкове долото працює таким чином: Встановлене на забій шарошкове долото, що містить корпус 1 з прикріпленими лапами 2, приводять в обертання під великим тиском бурової колони, шарошки 6 встановлені на цапфах 3 з допомогою, як опорних кулькових 4, так і роликових 5 підшипниках, шарошки 6, рухаються по кругу забою, обертаючись навкруги своєї осі, сколюючи і размельчаючи породу, на шарошки 6 діє осьове і радіальне навантаження і, виникаючий при цьому момент перекидання шарошки 6, щодо цапфи 3. Для зменшення навантаження на підшипники 4, 5, шарошки 6, ліквідації перекидаючого моменту шарошки 6, щодо цапфи 3, передбачений замковопротивіджимний вузол, виконаний у вигляді гладкої фрикційної конічної передачі. Ведучим колесом, є тильна, конічна частина 7 шарошки 6, обмежена кільцевим буртом 8, з боку основи цапфи 3, а відомим конічним колесом противіджим 9, встановлений в нижній центральній частині корпусу 1, безпосередньо, на тильну, конічну, частина 7 шарошки 6, за допомогою опорних кулькових 10 і роликових 11 підшипників. При русі шарошек 6 по Комп’ютерна в ерстка Н. Лисенко 6 кругу забою і обертанні навкруги своєї осі, вони тильною конічною частиною 7, вступають в контакт з конічною частиною противіджима 9, а кільцевий бурт 8, контактує із зовнішнім діаметром конічної частини 12, противіджима 9, примушують його обертатися, при цьому, зв'язка зовнішнього діаметра конічної частини 12, противіджима 9 і кільцевого бурта 8, запобігає зсуву шарошки 6 з цапфи 3 до центру забою. Осьовому і радіальному навантаженню і виникаючому при цьому, моменту перекидання шарошки 6, щодо цапфи 3, протистоять не тільки шарошки 6 з опорними кульковими 4 і роликовими 5 підшипниками, але і противіджим 9 з опорним кульковим 10 і роликовим 11 підшипником, противоотжим 9 частину навантажень приймає через шарошку 6 на себе і свої підшипники 10, 11, ліквідовує момент перекидання шарошки 6, щодо цапфи 3. Перерозподіляючи таким чином, осьове і радіальне навантаження з підшипників 4, 5, шарошки 6, на підшипники 10, 11 противіджима 9. Запобігає зсувам шарошки 6 з цапфи 3 до центру забою, збільшує термін служби шарошкового долота, знижує собівартість одного метра пробуреної свердловини. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
