Пристрій захисту коаксіальної лінії зв’язку
Номер патенту: 35915
Опубліковано: 16.04.2001
Автори: Кравець Валерій Олексійович, Бреславець Віталій Сергійович, Серков Олександр Анатолійович
Формула / Реферат
1. Пристрій захисту коаксіальної лінії зв'язку, що містить діелектричну оболонку, одна сторона якої металізована, який відрізняється тим, що з іншої сторони на діелектричну оболонку нанесені смуги матеріалу із значенням відносної магнітної проникненості
у діапазоні 1000 - 10000, причому ширина пристрою захисту коаксіальної лінії зв'язку та радіус коаксіальної лінії зв'язку зв'язані співвідношенням:
L = 2πR
де:
L - ширина пристрою захисту коаксіальної лінії зв'язку,
R - радіус коаксіальної лінії зв'язку.
2. Пристрій захисту коаксіальної лінії зв'язку за п. 1, який відрізняється тим, що на діелектричну оболонку нанесені смуги матеріалу із значенням відносної діелектричної проникненості у діапазоні 1000 -10000.
3. Пристрій захисту коаксіальної лінії зв'язку за п. 1 та п. 2, який відрізняється тим, що нанесені на діелектричну оболонку смуги чергуються одна з одною.
Текст

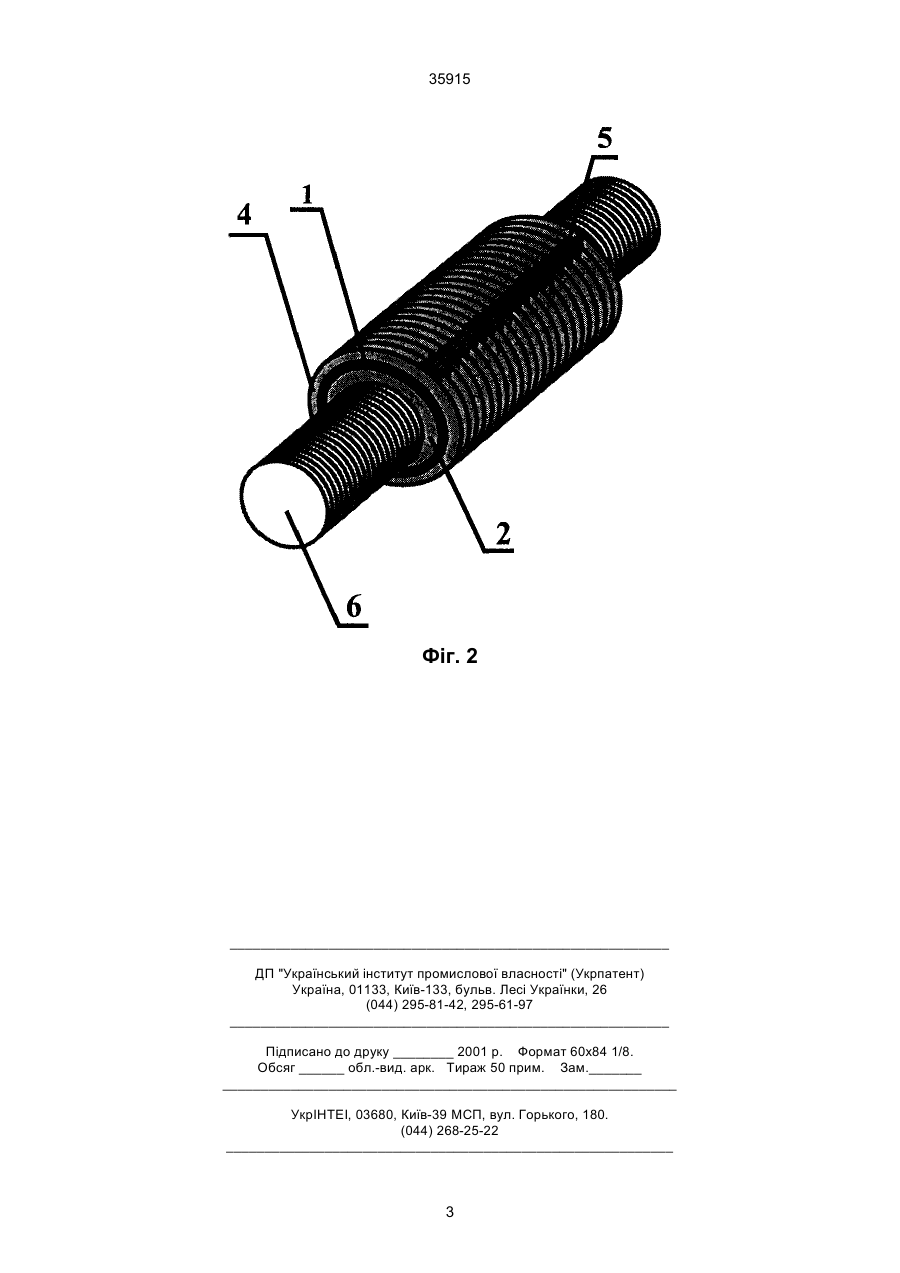

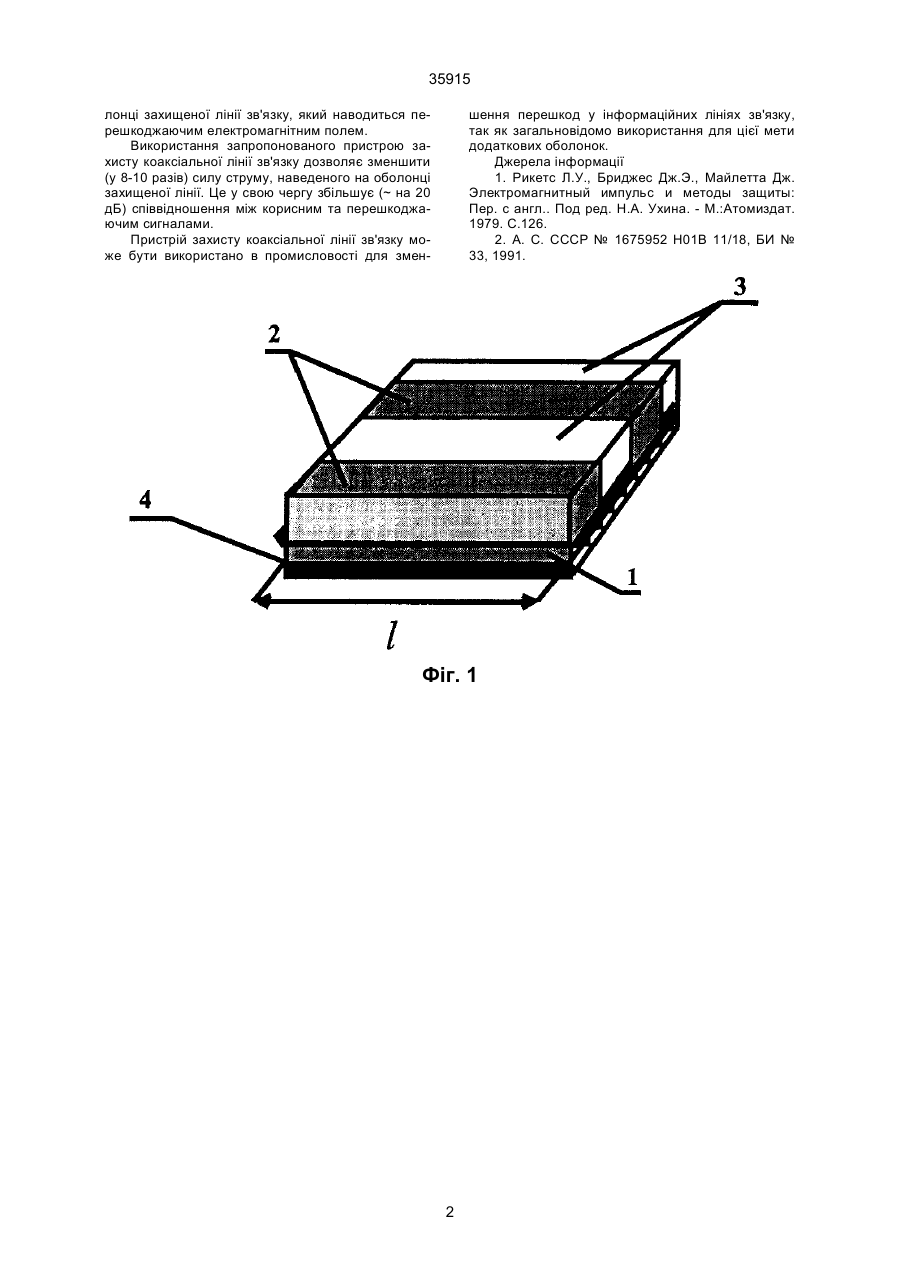

1.Пристрій захисту коаксіальної лінії зв'язку, що містить діелектричну оболонку, одна сторона якої металізована, який відрізняється тим, що з іншої сторони на діелектричну оболонку нанесені смуги матеріалу із значенням відносної магнітної проникності m у діапазоні 1000-10000, причому ши 35915 лонці захищеної лінії зв'язку, який наводиться перешкоджаючим електромагнітним полем. Використання запропонованого пристрою захисту коаксіальної лінії зв'язку дозволяє зменшити (у 8-10 разів) силу струму, наведеного на оболонці захищеної лінії. Це у свою чергу збільшує (~ на 20 дБ) співвідношення між корисним та перешкоджаючим сигналами. Пристрій захисту коаксіальної лінії зв'язку може бути використано в промисловості для змен шення перешкод у інформаційних лініях зв'язку, так як загальновідомо використання для цієї мети додаткових оболонок. Джерела інформації 1. Рикетс Л.У., Бриджес Дж.Э., Майлетта Дж. Электромагнитный импульс и методы защиты: Пер. с англ.. Под ред. Н.А. Ухина. - М.:Атомиздат. 1979. С.126. 2. А. С. СССР № 1675952 Н01В 11/18, БИ № 33, 1991. Фіг. 1 2 35915 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for protection of the coaxial communication line
Автори англійськоюBreslavets Vitalii Serhiiovych, Kravets Valerii Oleksiiovych, Serkov Oleksandr Anatoliiovych
Назва патенту російськоюУстройство защиты коаксиальной линии связи
Автори російськоюБреславец Виталий Сергеевич, Кравец Валерий Алексеевич, Серков Александр Анатольевич
МПК / Мітки
МПК: H01B 11/18
Мітки: лінії, пристрій, коаксіальної, зв'язку, захисту
Код посилання
<a href="https://ua.patents.su/3-35915-pristrijj-zakhistu-koaksialno-lini-zvyazku.html" target="_blank" rel="follow" title="База патентів України">Пристрій захисту коаксіальної лінії зв’язку</a>
