Спосіб вибухової обробки пласта та пристрій для його застосування

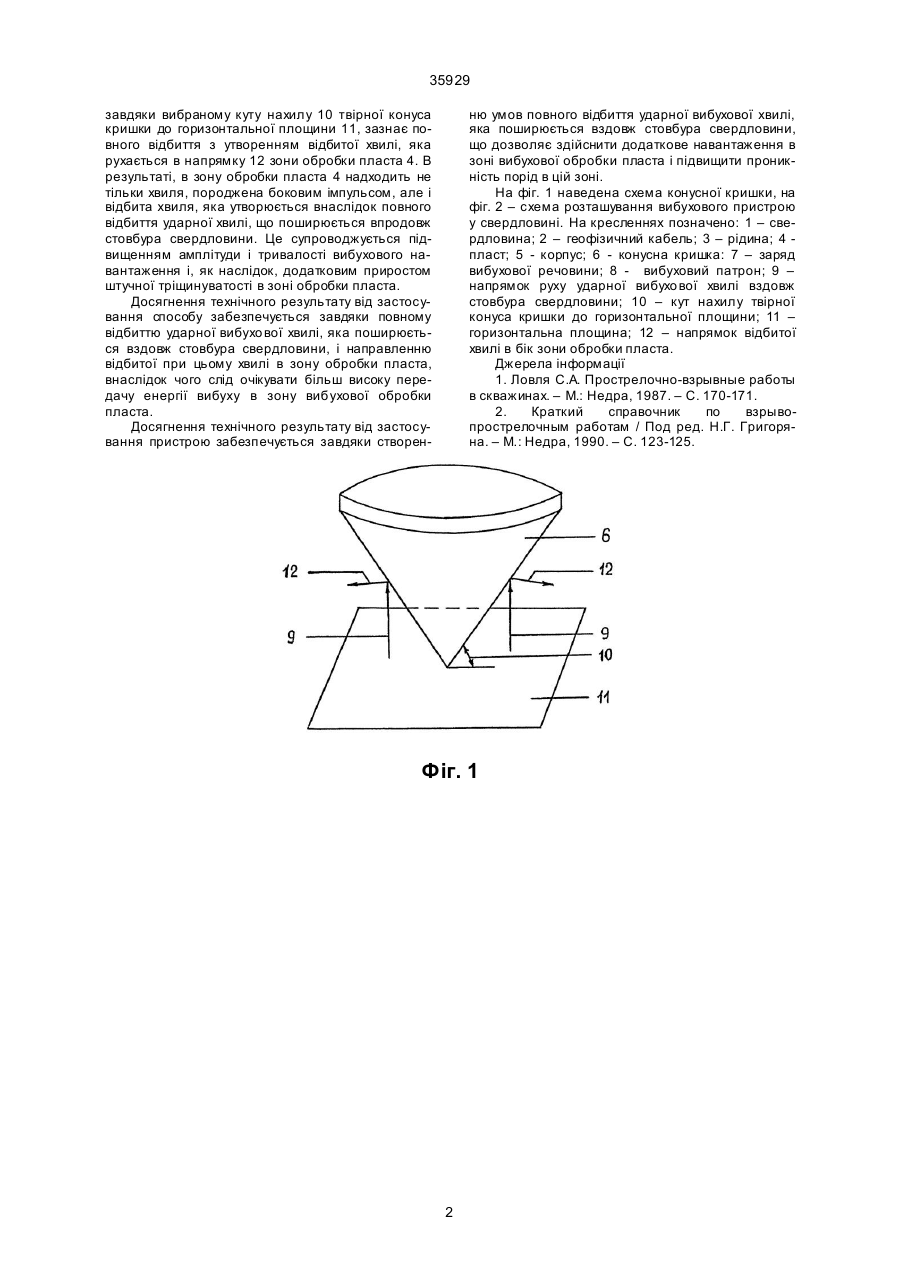

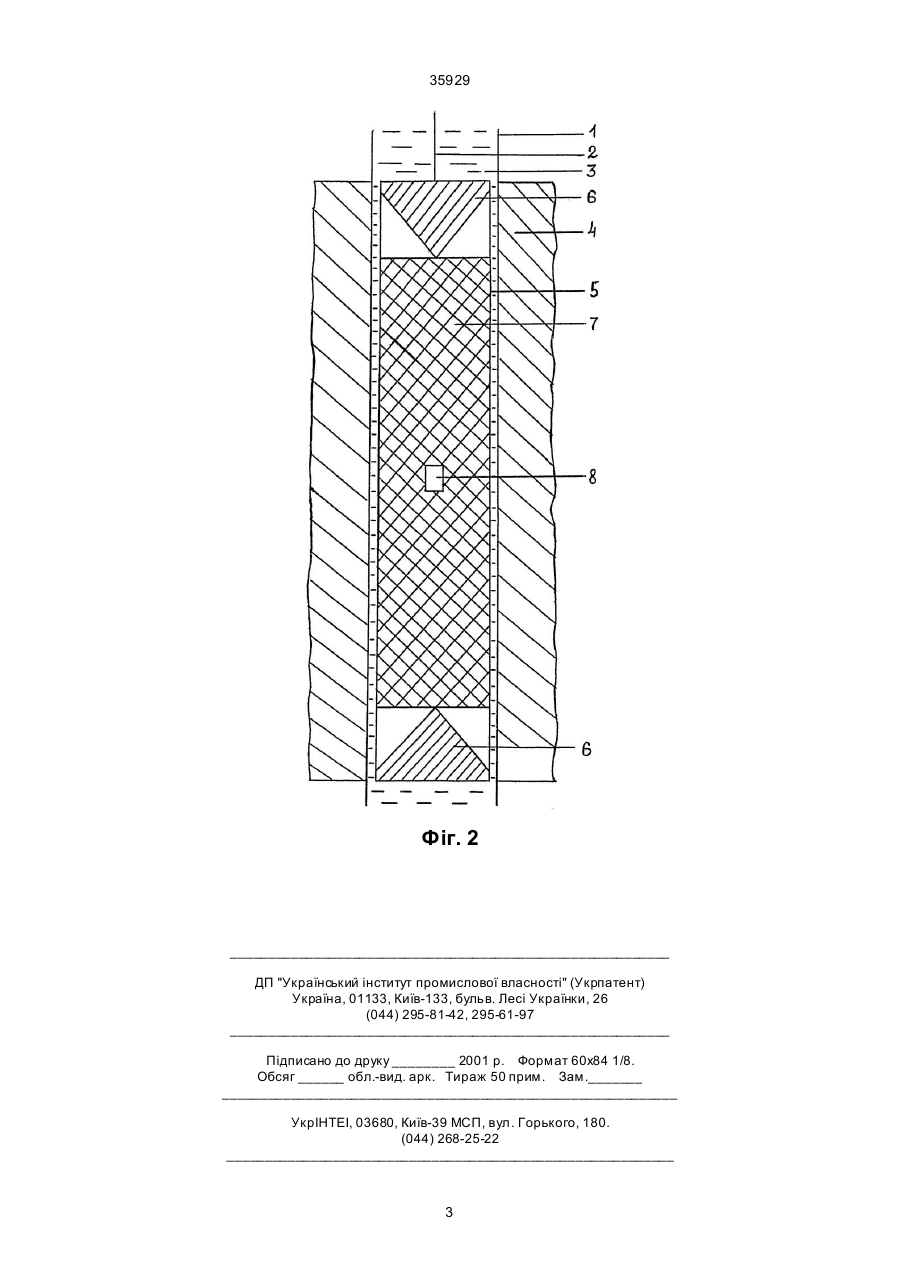

1. Спосіб вибухової обробки пласта, який включає розкриття продуктивного пласта свердловиною, підрив у рідині в свердловині зарядів вибухової речовини, який відрізняється тим, що забезпечується повне відбиття ударної вибухової хвилі, яка поширюється вздовж стовбура свердловини. 2. Пристрій для вибухової обробки пласта, який містить заряди вибухової речовини з циліндричним корпусом і торцевими кришками, який відрізняється тим, що кришки мають конусну форму. (19) (21) 99041987 (22) 08.04.1999 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Даниленко В'ячеслав Андрійович, Нагорний Володимир Петрович, Рибчич Ілля Йосипович, Куль Адам Йосипович (73) Даниленко В'ячеслав Андрійович, Нагорний Володимир Петрович, Рибчич Ілля Йосипович, Куль Адам Йосипович 35929 завдяки вибраному куту нахилу 10 твірної конуса кришки до горизонтальної площини 11, зазнає повного відбиття з утворенням відбитої хвилі, яка рухається в напрямку 12 зони обробки пласта 4. В результаті, в зону обробки пласта 4 надходить не тільки хвиля, породжена боковим імпульсом, але і відбита хвиля, яка утворюється внаслідок повного відбиття ударної хвилі, що поширюється впродовж стовбура свердловини. Це супроводжується підвищенням амплітуди і тривалості вибухового навантаження і, як наслідок, додатковим приростом штучної тріщинуватості в зоні обробки пласта. Досягнення технічного результату від застосування способу забезпечується завдяки повному відбиттю ударної вибухо вої хвилі, яка поширюється вздовж стовбура свердловини, і направленню відбитої при цьому хвилі в зону обробки пласта, внаслідок чого слід очікувати більш високу передачу енергії вибуху в зону вибухової обробки пласта. Досягнення технічного результату від застосування пристрою забезпечується завдяки створен ню умов повного відбиття ударної вибухової хвилі, яка поширюється вздовж стовбура свердловини, що дозволяє здійснити додаткове навантаження в зоні вибухової обробки пласта і підвищити проникність порід в цій зоні. На фіг. 1 наведена схема конусної кришки, на фіг. 2 – схема розташування вибухового пристрою у свердловині. На кресленнях позначено: 1 – свердловина; 2 – геофізичний кабель; 3 – рідина; 4 пласт; 5 - корпус; 6 - конусна кришка: 7 – заряд вибухової речовини; 8 - вибуховий патрон; 9 – напрямок руху ударної вибухо вої хвилі вздовж стовбура свердловини; 10 – кут нахилу твірної конуса кришки до горизонтальної площини; 11 – горизонтальна площина; 12 – напрямок відбитої хвилі в бік зони обробки пласта. Джерела інформації 1. Ловля С.А. Прострелочно-взрывные работы в скважинах. – М.: Недра, 1987. – С. 170-171. 2. Краткий справочник по взрывопрострелочным работам / Под ред. Н.Г. Григоряна. – М.: Недра, 1990. – С. 123-125. Фіг. 1 2 35929 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
