Установка для виділення породи і сторонніх предметів з кускуватої гірничої маси

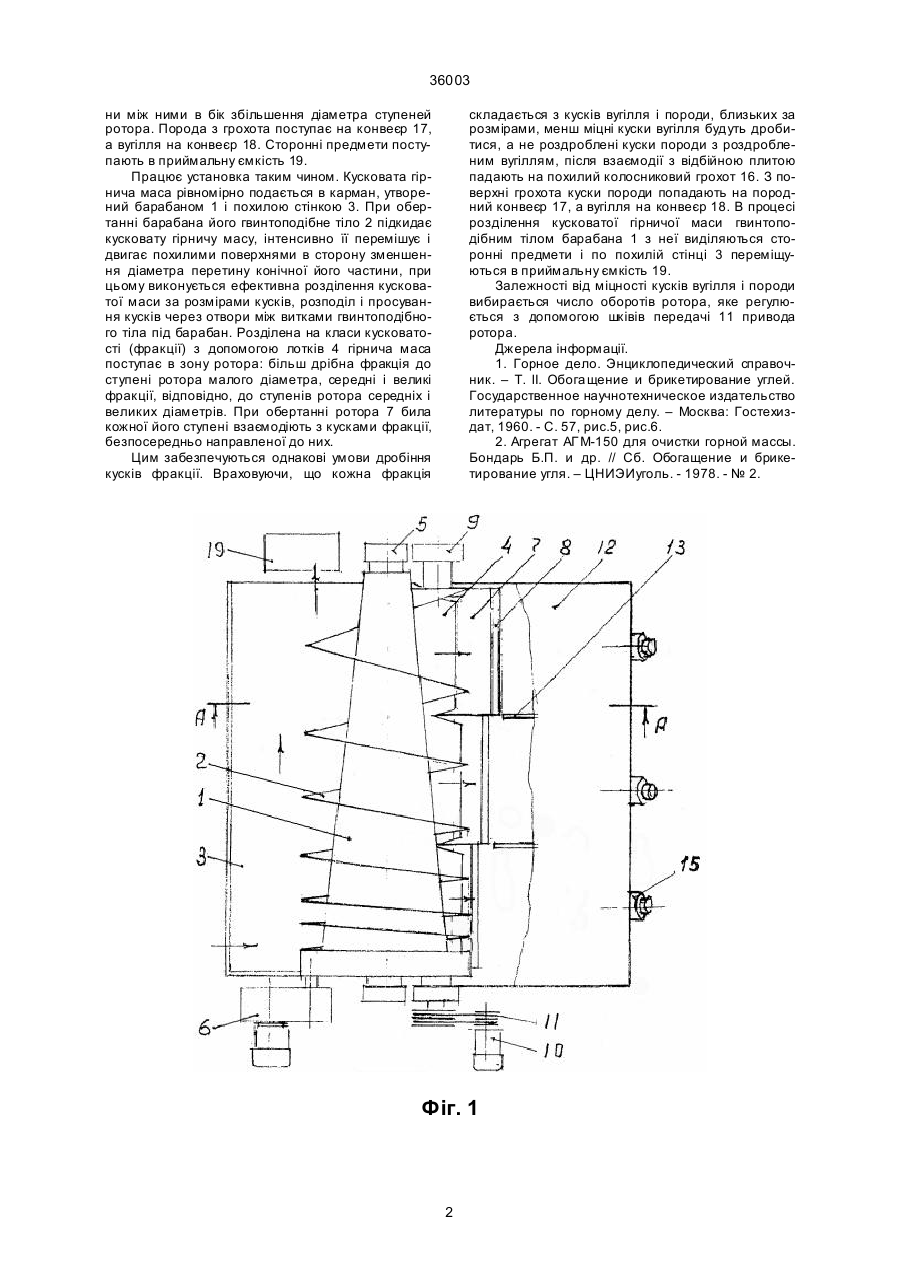

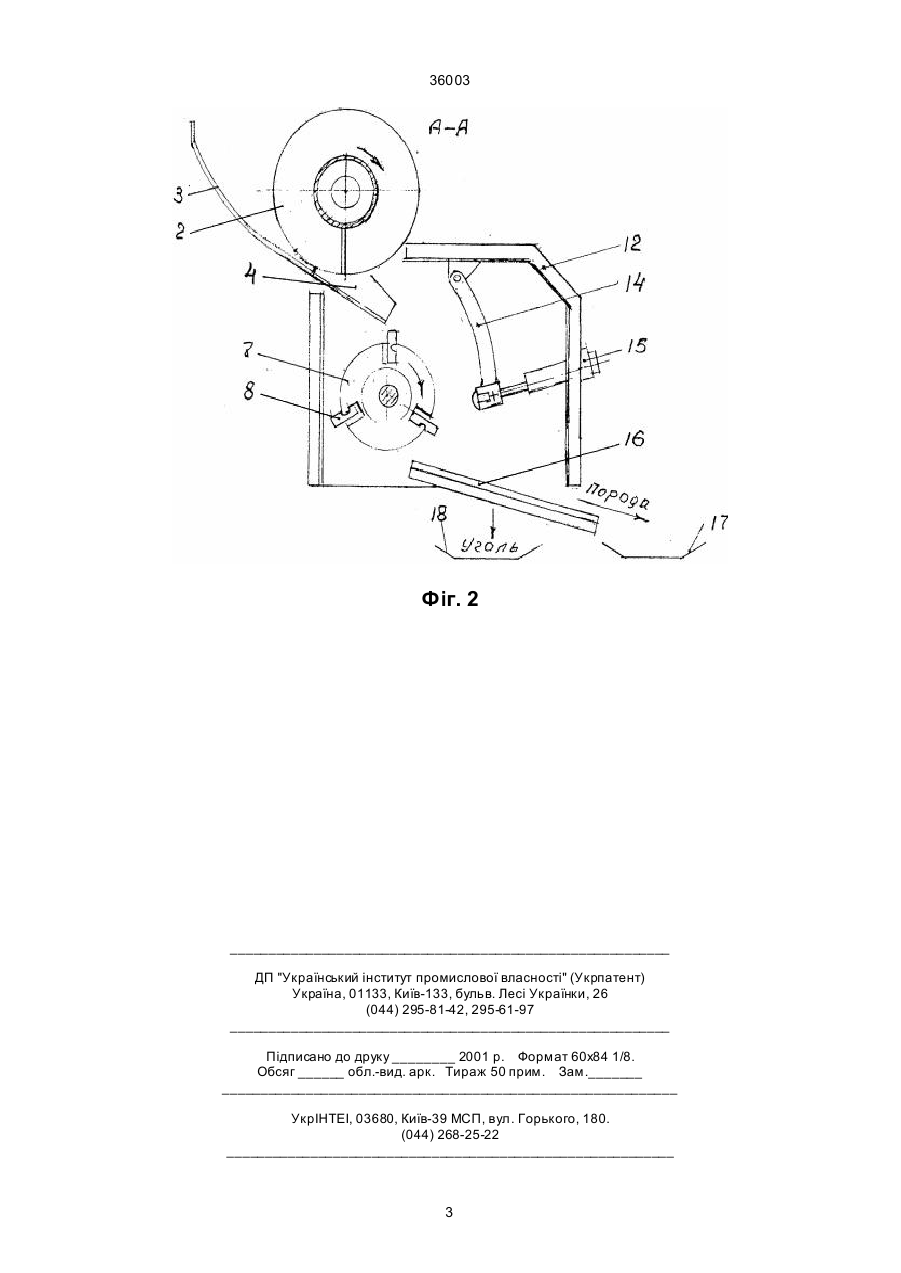

1 Установка для виділення породи і сторонніх предметів з кускуватої гірничої маси що включає барабан-роздільник кускуватої гірничої маси по 36003 ни між ними в бік збільшення діаметра ступеней ротора. Порода з грохота поступає на конвеєр 17, а вугілля на конвеєр 18. Сторонні предмети поступають в приймальну ємкість 19. Працює установка таким чином. Кусковата гірнича маса рівномірно подається в карман, утворений барабаном 1 і похилою стінкою 3. При обертанні барабана його гвинтоподібне тіло 2 підкидає кусковату гірничу масу, інтенсивно її перемішує і двигає похилими поверхнями в сторону зменшення діаметра перетину конічної його частини, при цьому виконується ефективна розділення кусковатої маси за розмірами кусків, розподіл і просування кусків через отвори між витками гвинтоподібного тіла під барабан. Розділена на класи кусковатості (фракції) з допомогою лотків 4 гірнича маса поступає в зону ротора: більш дрібна фракція до ступені ротора малого діаметра, середні і великі фракції, відповідно, до ступенів ротора середніх і великих діаметрів. При обертанні ротора 7 била кожної його ступені взаємодіють з кусками фракції, безпосередньо направленої до них. Цим забезпечуються однакові умови дробіння кусків фракції. Враховуючи, що кожна фракція складається з кусків вугілля і породи, близьких за розмірами, менш міцні куски вугілля будуть дробитися, а не роздроблені куски породи з роздробленим вугіллям, після взаємодії з відбійною плитою падають на похилий колосниковий грохот 16. З поверхні грохота куски породи попадають на породний конвеєр 17, а вугілля на конвеєр 18. В процесі розділення кусковатої гірничої маси гвинтоподібним тілом барабана 1 з неї виділяються сторонні предмети і по похилій стінці 3 переміщуються в приймальну ємкість 19. Залежності від міцності кусків вугілля і породи вибирається число оборотів ротора, яке регулюється з допомогою шківів передачі 11 привода ротора. Джерела інформації. 1. Горное дело. Энциклопедический справочник. – Т. II. Обога щение и брикетирование углей. Государственное научнотехническое издательство литературы по горному делу. – Москва: Гостехиздат, 1960. - С. 57, рис.5, рис.6. 2. Агрегат АГ М-150 для очистки горной массы. Бондарь Б.П. и др. // Сб. Обогащение и брикетирование угля. – ЦНИЭИуголь. - 1978. - № 2. Фіг. 1 2 36003 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
