Пристрій для витягання сторонніх предметів із стравоходу
Номер патенту: 19450
Опубліковано: 25.12.1997
Автори: Дмитренко Валентин Дмитрович, Нікольський Олег Всеволодович, Пеньковий Василь Іванович, Герасименко Володимир Григорович, Шапринський Володимир Олександрович
Формула / Реферат

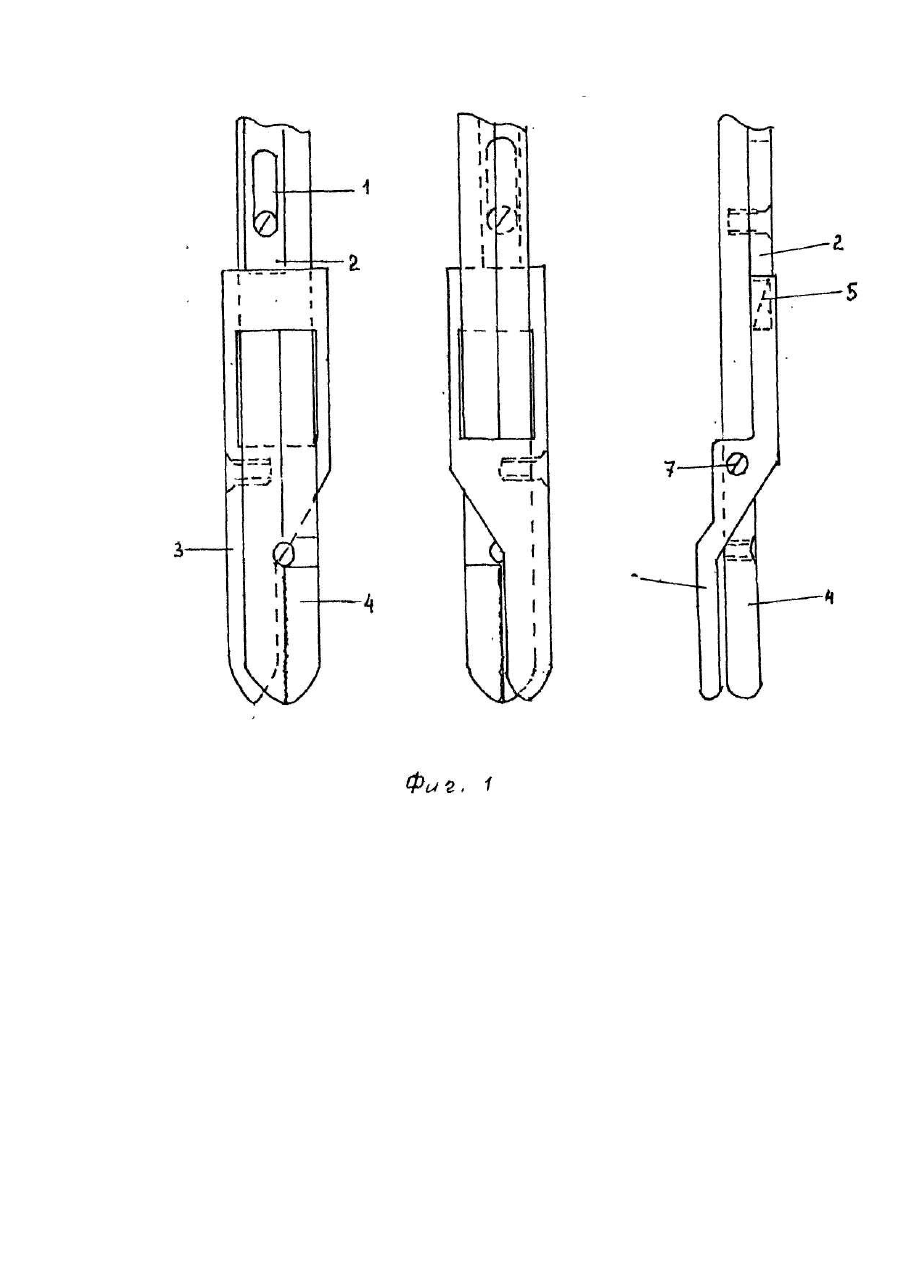

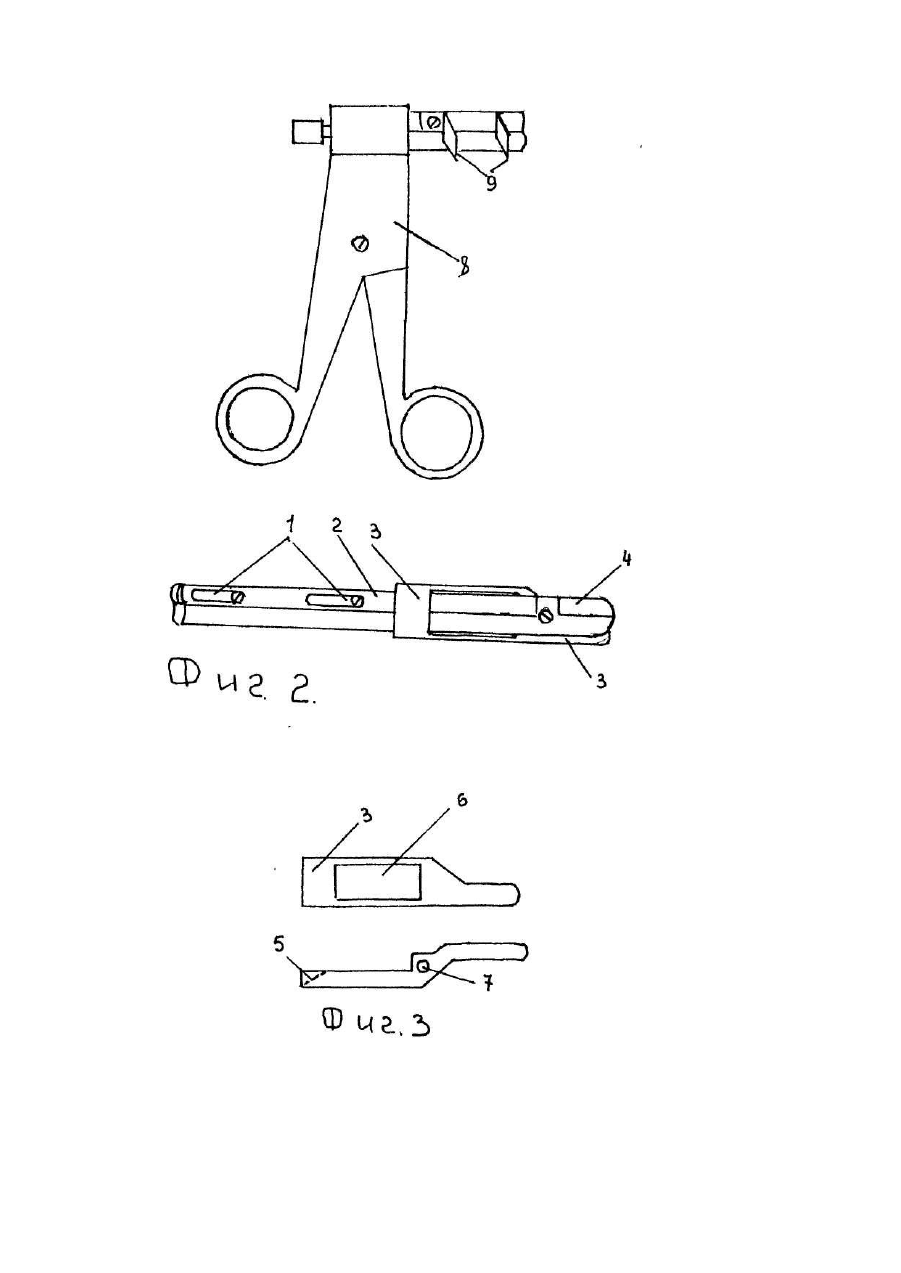

Устройство для извлечения инородных тел из пищевода, содержащее перекрещивающиеся шарнирно соединенные бранши щипцов с губками для удерживания инородного тела, отличающееся тем, что оно снабжено параллельно щипцам расширяющейся пластиной, передвигающейся при помощи толкателя и клиновидной выемки вокруг осевого винта.
Текст

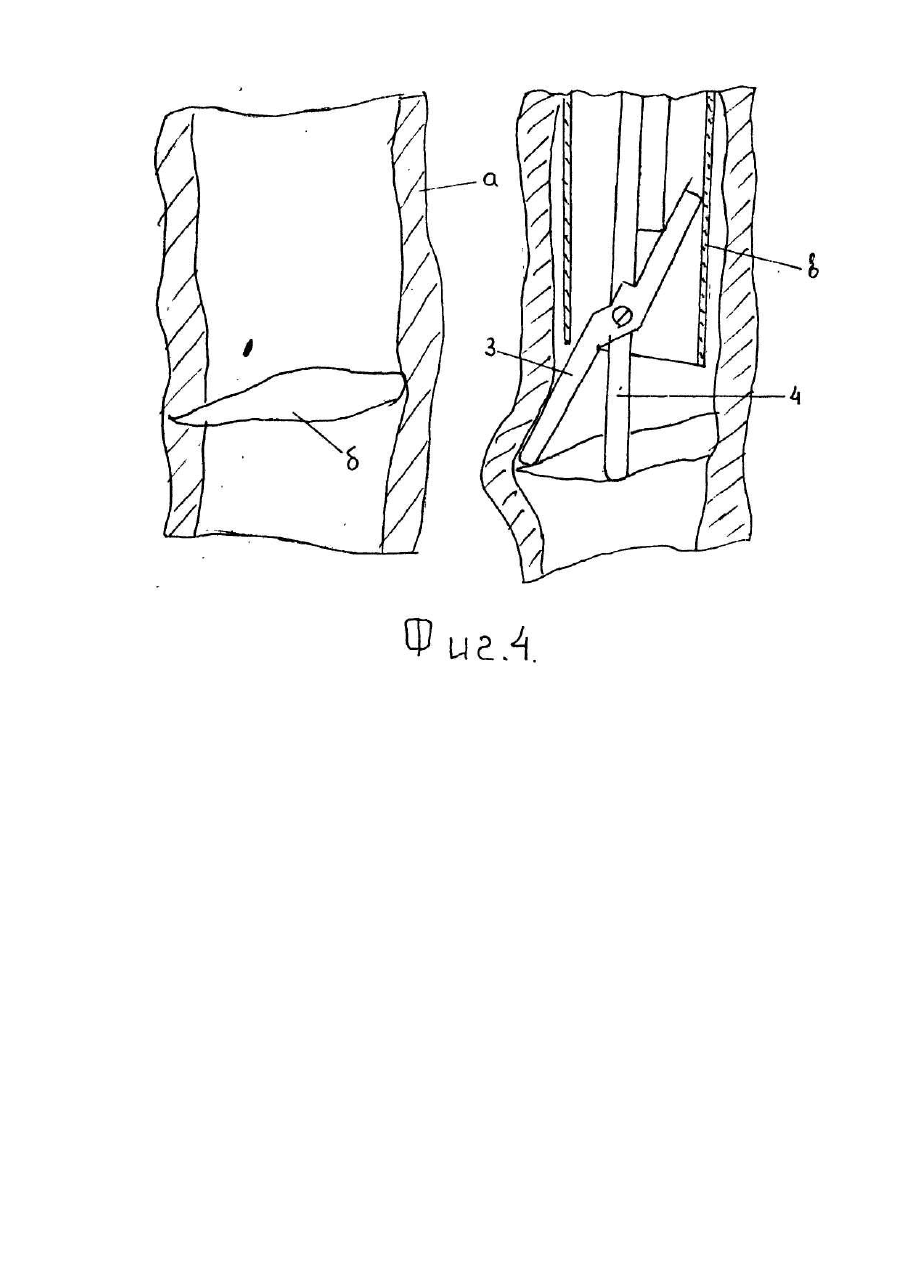

Устройство относится к медицинской технике, а именно к оптико-механическим приборам эзофагоскопам. Известно устройство для удаления инородных тел из пищевода [Сидоренко. Пособие по эндоскопии. Киев, "Вища школа", 1978, с. 48, Прибор системы Брюнинга и модель Мезрина, рис. 29 и 31]. Известное устройство для удаления инородных тел пищевода, модель Мезрина и Брюнинга содержит перекрещивающие шарнирно-соединенные бранши с губками (щипцы) для удерживания инородных тел и имеет следующие недостатки: а) острое инородное тело, вклинившееся в стенку пищевода, с обоих сторон, при ротации или извлечении последнего травмирует стенку пищевода, что приводит к осложнениям; б) при надавливании внутренней трубки на стенку пищевода для снятия острого конца инородного тела не всегда получается ожидаемый результат; в) при извлечении острого инородного тела из пищевода в области ссуженного отдела пищевода может произойти повторное вклинение тела в стенку пищевода. В основу изобретения поставлена задача, создания такого устройства, которое обеспечивает атравматичное извлечение остроконечных инородных тел из пищевода блага даря введению расширяющей пластины. Задача достигается тем, что параллельно щипцам оно снабжено расширяющей пластиной 3, вращающейся на осевом винте 7 при помощи толкателя 2 расширяющей пластины и клиновидной выемки 5. На фиг. 1 и фиг. 2 изображено устройство для извлечения инородных тел из пищевода, вид спереди, сзади и сбоку; на фиг. 3 - расширяющая пластина 3; на фиг. 4 - фрагменты захвата и освобождения острого конца инородного тела с последующим его извлечением. Устройство для извлечения инородных тел из пищевода содержит щипцы 4 для удерживания инородного тела, передвижной паз 1 толкателя расширяющей пластины 2, служащим для передвижения последнего вперед и назад. Прямоугольное окно 6 служит для свободного перемещения по оси через осевой винт 7 расширяющей пластины 3. Для перемещения толкателя 2 необходимо нажать на ручки упоров толкателя 9. Устройство работает следующим образом. Определив инородное тело пищевода эзофагоскопом (по известным методикам), захватываем его щипцами 4. Нажимая осторожно на ручки толкателя 9, отодвигаем стенку пищевода (а) до тех пор, пока не освободим острый конец инородного тела (б) (см. фиг. 4) и затем извлекаем инородное тело из пищевода. Таким образом, при помощи устройства извлекаемое инородное тело, вклинившееся в стенку пищевода, не травмирует ее. Устройство удобно в работе и всегда дает ожидаемый результат.
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for extracting of foreign body from esophagus
Автори англійськоюHerasymenko Volodymyr Hrygorovych, Penkovyi Vasyl Ivanovych, Shaprynskyi Volodymyr Oleksandrovych, Dmytrenko Valentyn Dmytrovych
Назва патенту російськоюУстройство для удаления инородных предметов из пищевода
Автори російськоюГерасименко Владимир Григорьевич, Пеньковой Василий Иванович, Шапринский Владимир Александрович, Дмитренко Валентин Дмитриевич
МПК / Мітки
МПК: A61B 17/28, A61B 1/273
Мітки: сторонніх, витягання, стравоходу, пристрій, предметів
