Водонагрівач для локальної системи теплопостачання

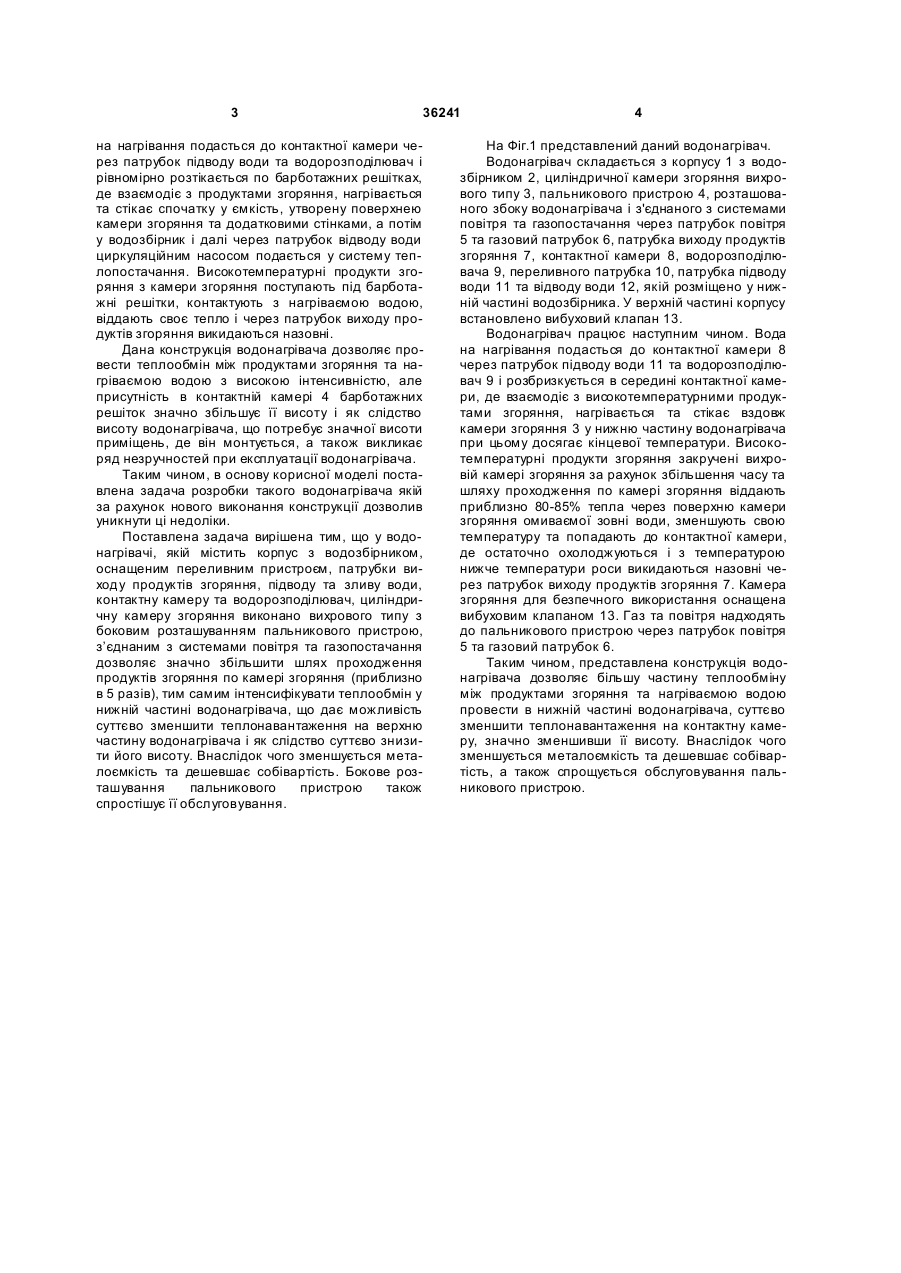

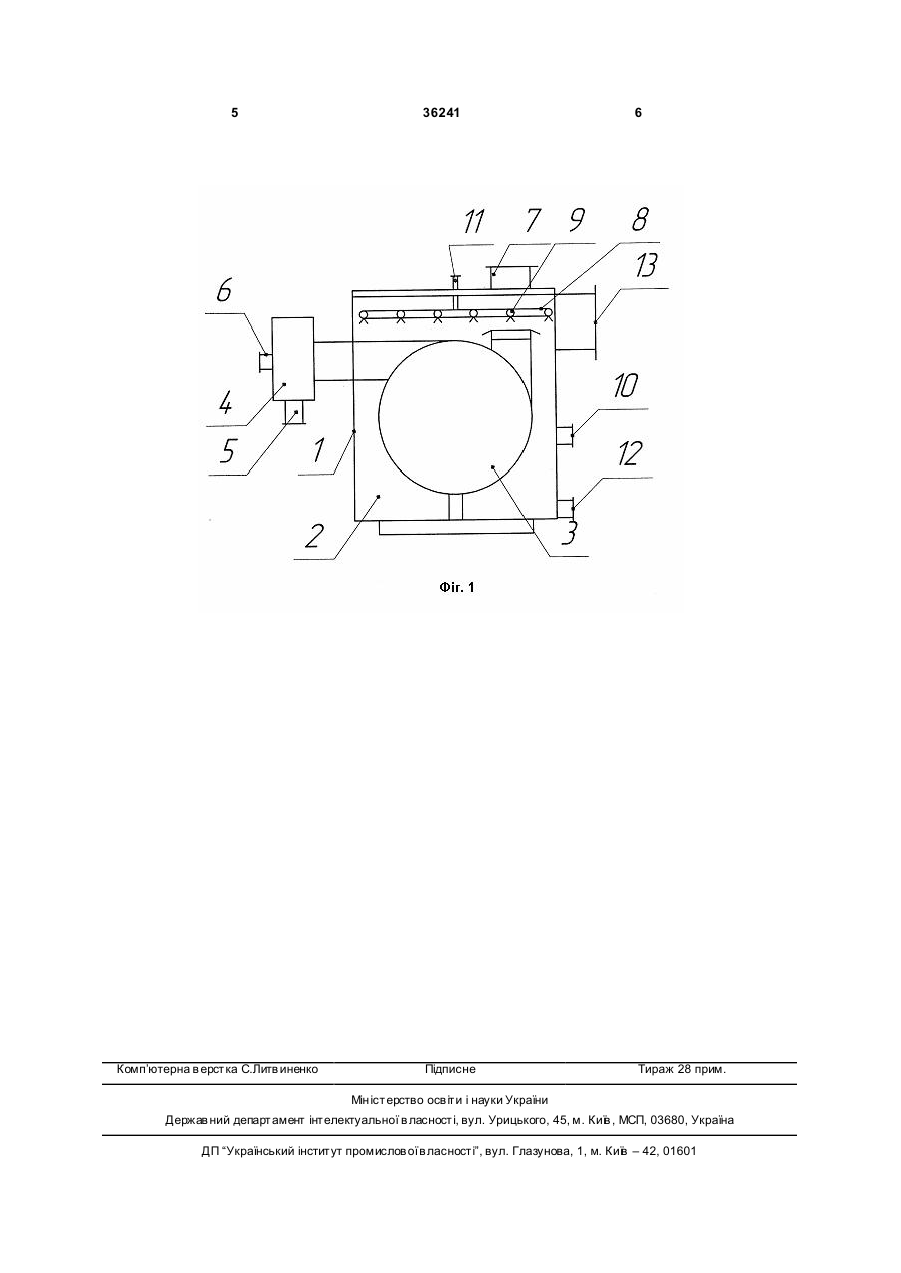

Водонагрівач, що містить корпус з водозбірником, оснащений переливним пристроєм, циліндричну камеру згоряння, пальниковий пристрій, з'єднаний з системами повітро- та газопостачання, патрубки виходу продуктів згоряння, підведення та відведення води, контактну камеру, водорозподільник, який відрізняється тим, що циліндрична камера згоряння виконана вихрового типу з боковим розташуванням пальникового пристрою. (19) (21) u200801819 (22) 12.02.2008 (24) 27.10.2008 (46) 27.10.2008, Бюл.№ 20, 2008 р. (72) ХАЙКІН ОЛЕКС АНДР ЛЕОНІДОВИЧ, U A, ЗОВСЬКИЙ ОЛЕКСАНДР ОЛЕКСАНДРОВИЧ, ПАШИН ІГОР КОНСТАНТИНОВИЧ, UA (73) ХАЙКІН ОЛЕКС АНДР ЛЕОНІДОВИЧ, U A, ЗОВСЬКИЙ ОЛЕКСАНДР ОЛЕКСАНДРОВИЧ, ПАШИН ІГОР КОНСТАНТИНОВИЧ, UA 2 3 36241 на нагрівання подасться до контактної камери через патрубок підводу води та водорозподілювач і рівномірно розтікається по барботажних решітках, де взаємодіє з продуктами згоряння, нагрівається та стікає спочатку у ємкість, утворену поверхнею камери згоряння та додатковими стінками, а потім у водозбірник і далі через патрубок відводу води циркуляційним насосом подається у систему теплопостачання. Високотемпературні продукти згоряння з камери згоряння поступають під барботажні решітки, контактують з нагріваємою водою, віддають своє тепло і через патрубок виходу продуктів згоряння викидаються назовні. Дана конструкція водонагрівача дозволяє провести теплообмін між продуктами згоряння та нагріваємою водою з високою інтенсивністю, але присутність в контактній камері 4 барботажних решіток значно збільшує її висоту і як слідство висоту водонагрівача, що потребує значної висоти приміщень, де він монтується, а також викликає ряд незручностей при експлуатації водонагрівача. Таким чином, в основу корисної моделі поставлена задача розробки такого водонагрівача якій за рахунок нового виконання конструкції дозволив уникнути ці недоліки. Поставлена задача вирішена тим, що у водонагрівачі, якій містить корпус з водозбірником, оснащеним переливним пристроєм, патрубки виходу продуктів згоряння, підводу та зливу води, контактну камеру та водорозподілювач, циліндричну камеру згоряння виконано вихрового типу з боковим розташуванням пальникового пристрою, з’єднаним з системами повітря та газопостачання дозволяє значно збільшити шлях проходження продуктів згоряння по камері згоряння (приблизно в 5 разів), тим самим інтенсифікувати теплообмін у нижній частині водонагрівача, що дає можливість суттєво зменшити теплонавантаження на верхню частину водонагрівача і як слідство суттєво знизити його висоту. Внаслідок чого зменшується металоємкість та дешевшає собівартість. Бокове розташування пальникового пристрою також спростішує її обслуговування. 4 На Фіг.1 представлений даний водонагрівач. Водонагрівач складається з корпусу 1 з водозбірником 2, циліндричної камери згоряння вихрового типу 3, пальникового пристрою 4, розташованого збоку водонагрівача і з'єднаного з системами повітря та газопостачання через патрубок повітря 5 та газовий патрубок 6, патрубка виходу продуктів згоряння 7, контактної камери 8, водорозподілювача 9, переливного патрубка 10, патрубка підводу води 11 та відводу води 12, якій розміщено у нижній частині водозбірника. У верхній частині корпусу встановлено вибуховий клапан 13. Водонагрівач працює наступним чином. Вода на нагрівання подасться до контактної камери 8 через патрубок підводу води 11 та водорозподілювач 9 і розбризкується в середині контактної камери, де взаємодіє з високотемпературними продуктами згоряння, нагрівається та стікає вздовж камери згоряння 3 у нижню частину водонагрівача при цьому досягає кінцевої температури. Високотемпературні продукти згоряння закручені вихровій камері згоряння за рахунок збільшення часу та шляху проходження по камері згоряння віддають приблизно 80-85% тепла через поверхню камери згоряння омиваємої зовні води, зменшують свою температуру та попадають до контактної камери, де остаточно охолоджуються і з температурою нижче температури роси викидаються назовні через патрубок виходу продуктів згоряння 7. Камера згоряння для безпечного використання оснащена вибуховим клапаном 13. Газ та повітря надходять до пальникового пристрою через патрубок повітря 5 та газовий патрубок 6. Таким чином, представлена конструкція водонагрівача дозволяє більшу частину теплообміну між продуктами згоряння та нагріваємою водою провести в нижній частині водонагрівача, суттєво зменшити теплонавантаження на контактну камеру, значно зменшивши її висоту. Внаслідок чого зменшується металоємкість та дешевшає собівартість, а також спрощується обслуговування пальникового пристрою. 5 Комп’ютерна в ерстка C.Литв иненко 36241 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
