Форма для виготовлення тротуарних та лицювальних плиток з бетонних сумішей

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 36242

Опубліковано: 27.10.2008

Автор: Ігнатович Валерій Володимирович

Завантажити PDF файл.

Формула / Реферат

h/d=2;

d1≤d≤d2, причому

d1=5 мм, d2=6 мм для форми висотою А до 48 мм;

d1=8 мм, d2=9 мм для форми висотою А від 49 мм до 68 мм;

d1=10 мм, d2=12 мм для форми висотою А більше ніж 68 мм,

де А - висота форми;

h - товщина бокових стінок форми;

d - товщина дна форми.

Текст

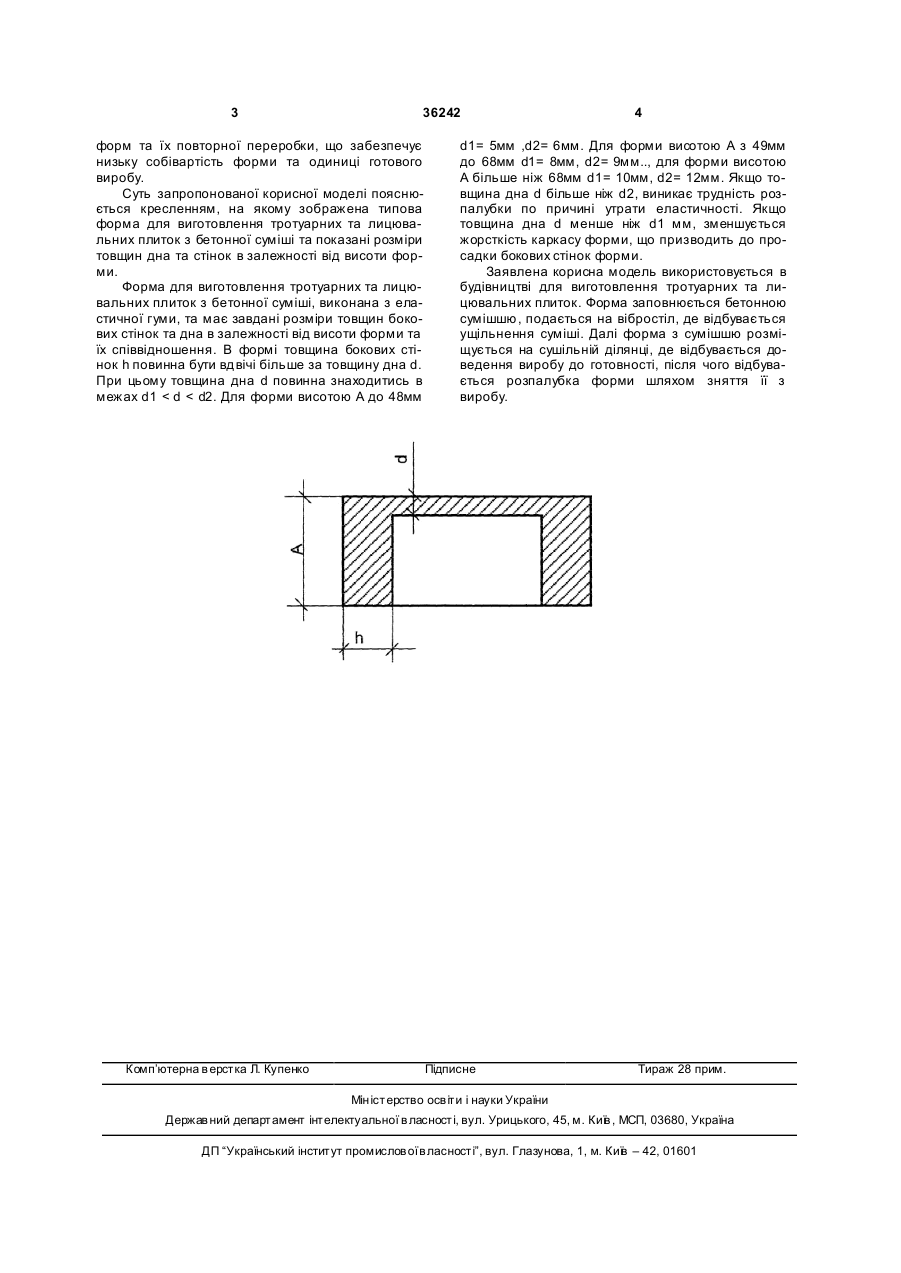

Форма для виготовлення тротуарних та лицювальних плиток з бетонної суміші, що виконана з еластичної гуми у вигляді суцільної ємкості з пласким або рельєфним дном та боковими стінками, яка відрізняється тим, що ємність має задані 3 36242 форм та їх повторної переробки, що забезпечує низьку собівартість форми та одиниці готового виробу. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображена типова форма для виготовлення тротуарних та лицювальних плиток з бетонної суміші та показані розміри товщин дна та стінок в залежності від висоти форми. Форма для виготовлення тротуарних та лицювальних плиток з бетонної суміші, виконана з еластичної гуми, та має завдані розміри товщин бокових стінок та дна в залежності від висоти форми та їх співвідношення. В формі товщина бокових стінок h повинна бути вдвічі більше за товщину дна d. При цьому товщина дна d повинна знаходитись в межах d1 < d < d2. Для форми висотою А до 48мм Комп’ютерна в ерстка Л. Купенко 4 d1= 5мм ,d2= 6мм. Для форми висотою А з 49мм до 68мм d1= 8мм, d2= 9мм.., для форми висотою А більше ніж 68мм d1= 10мм, d2= 12мм. Якщо товщина дна d більше ніж d2, виникає трудність розпалубки по причині утрати еластичності. Якщо товщина дна d менше ніж d1 мм, зменшується жорсткість каркасу форми, що призводить до просадки бокових стінок форми. Заявлена корисна модель використовується в будівництві для виготовлення тротуарних та лицювальних плиток. Форма заповнюється бетонною сумішшю, подається на вібростіл, де відбувається ущільнення суміші. Далі форма з сумішшю розміщується на сушільній ділянці, де відбувається доведення виробу до готовності, після чого відбувається розпалубка форми шляхом зняття її з виробу. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Mould for making pawing and lining slabs of concrete mixes

Автори англійською

Ihnatovych Valerii Volodymyrovych

Назва патенту російською

Форма для изготовления тротуарных и лицевых плиток из бетонных смесей

Автори російською

Игнатович Валерий Владимирович

МПК / Мітки

МПК: E04F 13/00

Мітки: виготовлення, сумішей, плиток, форма, лицювальних, бетонних, тротуарних
