Суха будівельна суміш для шпаклювальних покрить

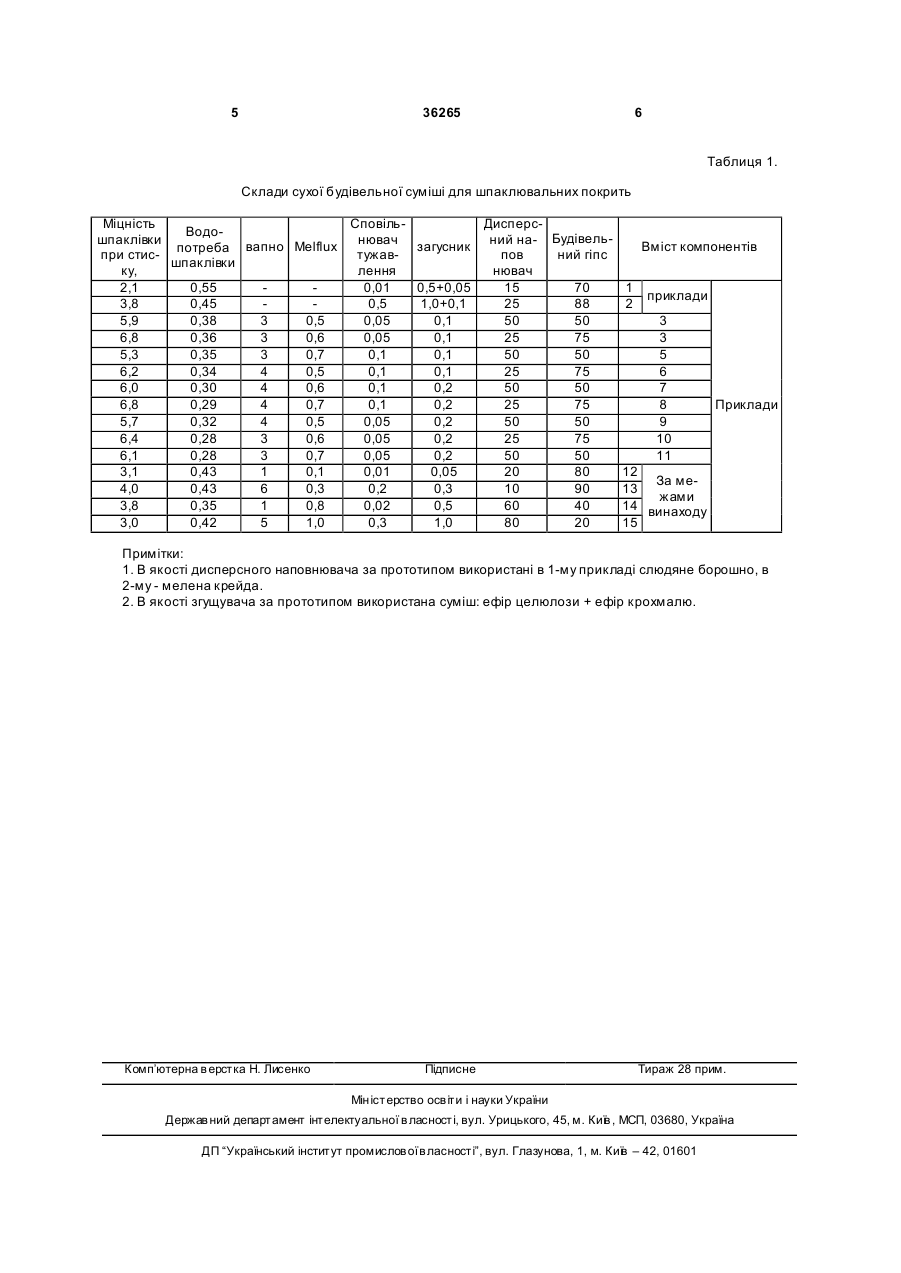

Суха будівельна суміш для шпаклювальних покрить, що включає будівельний гіпс, дисперс 3 маси фосфогіпс при такому співвідношенні, мас.%: будівельний гіпс 50-75 дисперсний наповнювач (фосфогіпс) 25-50 загусник (ефір целюлози) 0,1-0,2 сповільнювач тужавлення 0,05-0,1 Melflux 0,5-0,7 вапно 2-3. Використання запропонованого складу сухої будівельної суміші для шпаклювальних покрить дозволяє отримувати шпаклівку з міцністю при стиску в межах 5,0...7,0 МПа. При змішуванні компонентів запропонованої сухої будівельної суміші з водою утворюється пластичне тісто, водопотреба якого для забезпечення рекомендованої рухомості по ДСТУ-ГТ Б.В.2.7-126:2006 становить 0,35-0,45. Така відносно невелика водопотреба забезпечується за рахунок гіперпластифікації шпаклівки суперпластифікатором Меlfluх в присутності вапна, що забезпечує інтенсивну водоредуцуючу дію цих компонентів за рахунок сумісної дії як електростатичного так і стеричного (просторового) ефекту молекул модифікованого вапном полікарбоксилатного ефіру. Зниження водопотреби дозволяє значно підвищити міцність шпаклівки із запропонованої сухої будівельної суміші у порівнянні із прототипом, водопотреба якого складає 0,6-0,8. Шпаклівку зручно наносити на будівельні поверхні шаром товщиною 0,3-3мм, вона відрізняється високою адгезією до різноманітних поверхонь, паропроникна, тріщіностійка, добре шліфується, придатна для покриття фарбами і плівковими матеріалами. Позитивною особливістю запропонованої шпаклівки є спрощення технології підготовки компонентів, яка не вимагає подрібнення та помелу компонентів, у порівнянні з прототипом (подрібнення і помел слюдяного борошна, або крейди). Зменшення вартості шпаклівки досягається також за рахунок використання дешевого відходу виробництва - фосфогіпсу, що сприяє вирішенню екологічних проблем. Виготовлення суміші для шпаклювальних покрить здійснюється шляхом спільного механічного змішування компонентів у вищевказаних співвідношеннях. Приклади. Для проведення порівняльних випробувань було підготовлено 9 складів сухої будівельної суміші для шпаклювальних покрить, що заявляються, а також 2 склади за прототипом і 3 склади за межами заявлених складів шпаклівки. Використовували гіпс марки Г-5 по ДСТУ Б.В.2.7-82-99, дисперсний наповнювач фосфогіпс, Melflux 1641F, сухе гашене вапно 2-го сорту по ДСТУ 36265 4 Б.В.2.7-90-99, загусник - ефір целюлози, сповільнювач тужавлення - лимонну кислоту. Для складів шпаклівки за прототипом використовували також слюдяне борошно, мелену крейду та ефір крохмалю (див. табл.1). Сухі будівельні суміші виготовляли шля хом механічного змішування компонентів. Вміст води (водопотребу) призначали із умови досягнення тістом шпаклівки рекомендованої рухомості по ДСТУ-П Б.В.2.7-126:2006. Затверділі зразки шпаклівки випробовували згідно з вимогами ДСТУ-П Б.В.2.7-126:2006. Як видно з таблиці, запропонована шпаклівка відрізняється значно меншою водопотребою і в 1,5-2 рази більшою міцністю, ніж шпаклівка за прототипом. Зменшення витрати гіпсу до значень, менших ніж запропоновані призводить до зменшення міцності шпаклівки, зменшення витрати суперпластифікатора Melflux до значень, менших, ніж запропоновані викликає значне збільшення водопотреби шпаклівки і зменшення її міцності. В той же час збільшення вмісту цих компонентів, понад запропоновані, не збільшує суттєво міцність шпаклівки. Використання добавки ефіру целюлози у кількостях менших, ніж запропоновані, суттєво зменшує водоутримуючу здатність шпаклівки, і навпаки збільшення витрати цього компоненту понад запропоновану кількість призводить до значного зменшення рухомості, збільшення водопотреби і зменшення міцності шпаклівки. Використання сповільнювача тужавлення у кількостях менших від запропонованих, при наявності у суміші дигідрату суль фату кальцію у вигляді фосфогіпсу призводить до різкого скорочення строків тужавлення, що не відповідає вимогам ДСТУ-П Б.В.2.7-126:2006, і навпаки, надмірне використання цього компоненту подовжує ці строки, що ускладнює використання такої шпаклівки. Використання дисперсного наповнювача - фосфогіпсу у кількостях менших, ніж запропоновані, неефективно, внаслідок перевитрати гіпсового в'яжучого і збільшення вартості шпаклівки, навпаки збільшення витрати цього компоненту понад запропоновану кількість призводить до зменшення міцності шпаклівки. Витрата вапна повинна бути достатньою для хімічної модифікації суперпластифікатора Melflux а також нейтралізації фосфогіпсу від кислотних залишків, зменшення витрати вапна до значень менших, ніж запропоновані призводить до неповної хімічної модифікації суперпластифікатора Melflux та нейтралізації фосфогіпсу, і навпаки збільшення витрати цього компоненту понад запропоновану кількість не призводить до суттєвого поліпшення властивостей шпаклівки, зокрема збільшення її міцності. 5 36265 6 Таблиця 1. Склади сухої будівельної суміші для шпаклювальних покрить Міцність СповільДисперсВодошпаклівки нювач загусник ний на- Будівельвапно Melflux Вміст компонентів при стис- потреба тужавпов ний гіпс шпаклівки ку, лення нювач 2,1 0,55 0,01 0,5+0,05 15 70 1 приклади 3,8 0,45 0,5 1,0+0,1 25 88 2 5,9 0,38 3 0,5 0,05 0,1 50 50 3 6,8 0,36 3 0,6 0,05 0,1 25 75 3 5,3 0,35 3 0,7 0,1 0,1 50 50 5 6,2 0,34 4 0,5 0,1 0,1 25 75 6 6,0 0,30 4 0,6 0,1 0,2 50 50 7 6,8 0,29 4 0,7 0,1 0,2 25 75 8 Приклади 5,7 0,32 4 0,5 0,05 0,2 50 50 9 6,4 0,28 3 0,6 0,05 0,2 25 75 10 6,1 0,28 3 0,7 0,05 0,2 50 50 11 3,1 0,43 1 0,1 0,01 0,05 20 80 12 За ме4,0 0,43 6 0,3 0,2 0,3 10 90 13 жами 3,8 0,35 1 0,8 0,02 0,5 60 40 14 винаходу 3,0 0,42 5 1,0 0,3 1,0 80 20 15 Примітки: 1. В якості дисперсного наповнювача за прототипом використані в 1-му прикладі слюдяне борошно, в 2-му - мелена крейда. 2. В якості згущувача за прототипом використана суміш: ефір целюлози + ефір крохмалю. Комп’ютерна в ерстка Н. Лисенко Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
