Суха будівельна суміш швидкого твердіння

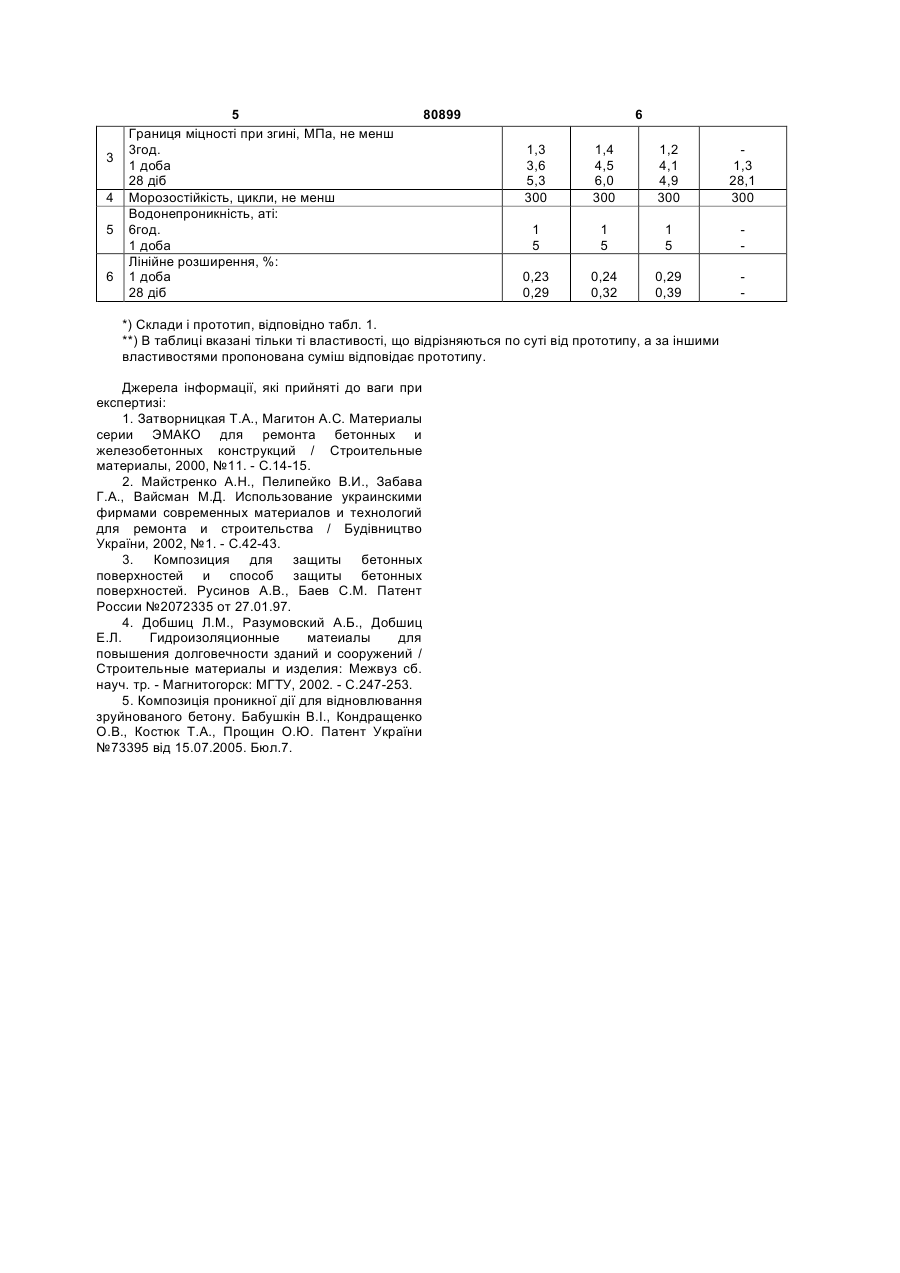

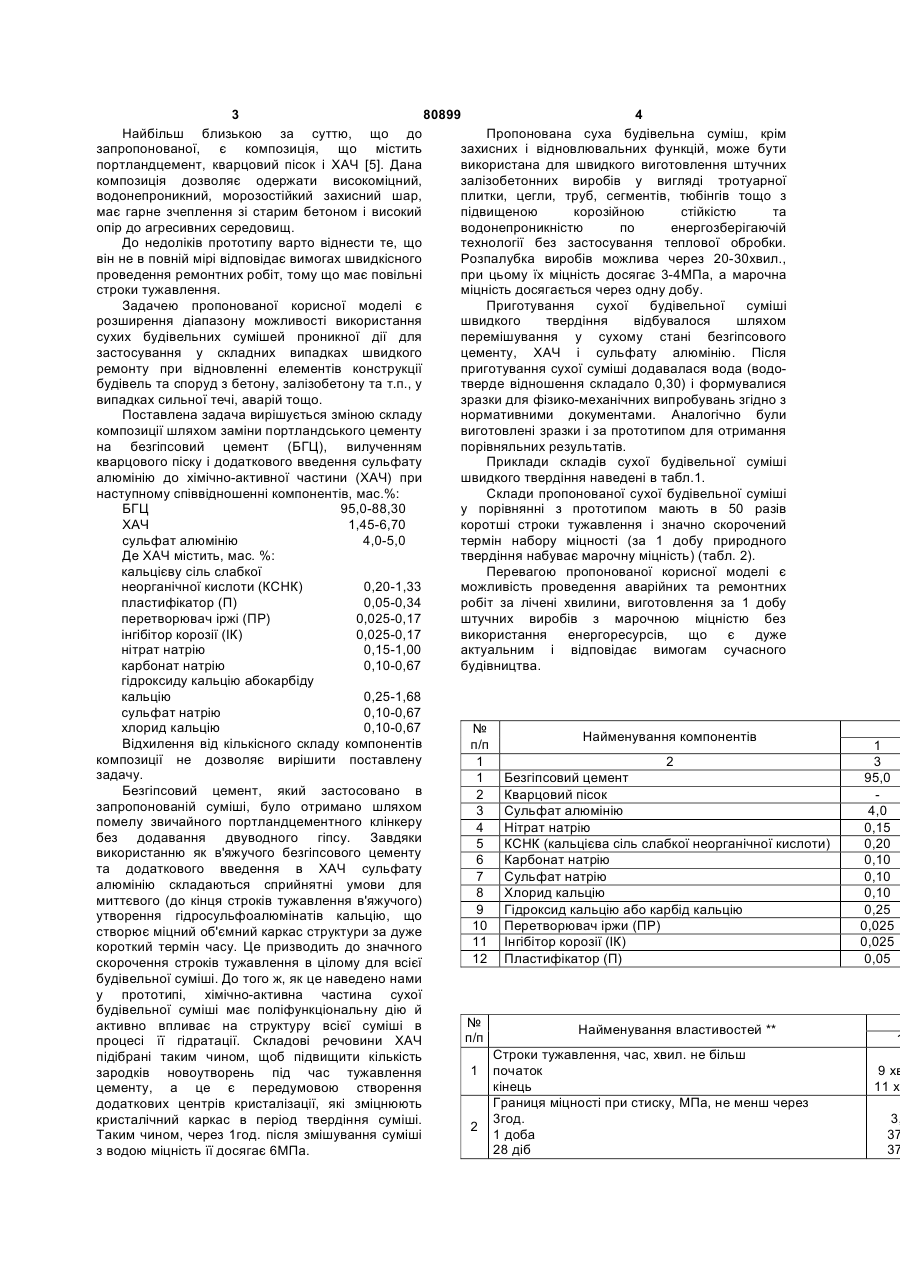

Суха будівельна суміш швидкого твердіння для відновлення зруйнованого бетону, залізобетону тощо в скорочений термін часу, що включає цемент та хімічно активну частину, яка складається з кальцієвої солі слабкої неорганічної кислоти, пластифікатора, перетворювача іржі, інгібітора корозії, нітрату натрію, карбонату натрію, гідроксиду кальцію або карбіду кальцію, сульфату кальцію, яка відрізняється тим, що як цемент вона містить безгіпсовий портландцемент та додатково сульфат алюмінію при такому співвідношенні компонентів, мас. %: кальцієва сіль слабкої неорганічної кислоти 0,2-1,33 пластифікатор 0,05-0,34 перетворювач іржі 0,025-0,17 інгібітор корозії 0,025-0,17 нітрат натрію 0,15-1 карбонат натрію 0,1-0,67 гідроксид кальцію або карбід кальцію 0,25-1,68 сульфат натрію 0,1-0,67 хлорид кальцію 0,1-0,67 сульфат алюмінію 4-5 безгіпсовий портландцемент 88,3-95. Корисна модель стосується до будівельних матеріалів проникної дії, які застосовуються для герметизації отворів, тріщин, швів, зазорів, для швидкого усунення течі будівельних конструкцій на бетонних, залізобетонних та інших мінеральних капілярно-пористих жорстких основах, при ремонтних та аварійних роботах, для висушування фільтруючих поверхонь, а також для створення гідроізоляційних водонепроникних та захисних покриттів. Крім того корисна модель можливо використовувати для виготовлення виробів підвищеної водонепроникності, морозостійкості та зносостійкості. Відомі вітчизняні і закордонні склади на основі високоміцних чи напружувальних цементів з комплексними добавками, такі як [суміші "Герсмесь", "С-Гидротекс", "Гидро-S2 Плюс" (Росія), ЭМАКО (по ліцензії італійської фірми «МАС»), будівельні суміші і матеріали фірм «Ксайпекс» і «Джимайт» (Канада), будівельні суміші фірми "Shomburg" (Німеччина), Аквафин-1к, Аквафин-2к, "Фикс-10с"] [1, 2, 3, 4]. Їх рекомендується застосовувати для ремонту зруйнованого бетону і залізобетону, ремонтних робіт у тунелях, метрополітенах та інших об'єктах промислового і цивільного будівництва. Усі вони містять в своєму складі цемент, пісок і хімічно активну частину (ХАЧ). Однак їх застосування обмежене повільними строками твердіння. UA (11) 80899 (13) C2 (21) a200600953 (22) 02.02.2006 (24) 12.11.2007 (72) КОНДРАЩЕНКО ОЛЕНА ВОЛОДИМИРІВНА, UA, БАБУШКІН ВОЛОДИМИР ІВАНОВИЧ, UA, КОСТЮК ТЕТЯНА ОЛЕКСАНДРІВНА, UA (73) КОНДРАЩЕНКО ОЛЕНА ВОЛОДИМИРІВНА, UA, БАБУШКІН ВОЛОДИМИР ІВАНОВИЧ, UA, КОСТЮК ТЕТЯНА ОЛЕКСАНДРІВНА, UA (56) UA 73395, C2, 15.07.2005 UA 41911, C2, 15.10.2001 UA 1002, C2, 31.05.1993 RU 2017704, C1, 15.08.1994 RU 2052413, C1, 20.01.1996 EP 1172343, A, 16.01.2002 GB 1478299, 29.06.1977 JP 2001261393, 26.09.2001 SU 1691340, A1, 15.11.1991 SU 1636367, A1, 23.03.1991 RU 2105736, C1, 27.02.1998 RU 2072335, C1, 27.01.1997 Затворницкая Т.А., Магитон А.С. Материалы серии ЭМАКО для ремонта бетонных и железобетонных конструкций. Строительные материалы, (19) 1 3 80899 4 Найбільш близькою за суттю, що до Пропонована суха будівельна суміш, крім запропонованої, є композиція, що містить захисних і відновлювальних функцій, може бути портландцемент, кварцовий пісок і ХАЧ [5]. Дана використана для швидкого виготовлення штучних композиція дозволяє одержати високоміцний, залізобетонних виробів у вигляді тротуарної водонепроникний, морозостійкий захисний шар, плитки, цегли, труб, сегментів, тюбінгів тощо з має гарне зчеплення зі старим бетоном і високий підвищеною корозійною стійкістю та опір до агресивних середовищ. водонепроникністю по енергозберігаючій До недоліків прототипу варто віднести те, що технології без застосування теплової обробки. він не в повній мірі відповідає вимогах швидкісного Розпалубка виробів можлива через 20-30хвил., проведення ремонтних робіт, тому що має повільні при цьому їх міцність досягає 3-4МПа, а марочна строки тужавлення. міцність досягається через одну добу. Задачею пропонованої корисної моделі є Приготування сухої будівельної суміші розширення діапазону можливості використання швидкого твердіння відбувалося шляхом сухих будівельних сумішей проникної дії для перемішування у сухому стані безгіпсового застосування у складних випадках швидкого цементу, ХАЧ і сульфату алюмінію. Після ремонту при відновленні елементів конструкції приготування сухої суміші додавалася вода (водобудівель та споруд з бетону, залізобетону та т.п., у тверде відношення складало 0,30) і формувалися випадках сильної течі, аварій тощо. зразки для фізико-механічних випробувань згідно з Поставлена задача вирішується зміною складу нормативними документами. Аналогічно були композиції шляхом заміни портландського цементу виготовлені зразки і за прототипом для отримання на безгіпсовий цемент (БГЦ), вилученням порівняльних результатів. кварцового піску і додаткового введення сульфату Приклади складів сухої будівельної суміші алюмінію до хімічно-активної частини (ХАЧ) при швидкого твердіння наведені в табл.1. наступному співвідношенні компонентів, мас.%: Склади пропонованої сухої будівельної суміші БГЦ 95,0-88,30 у порівнянні з прототипом мають в 50 разів ХАЧ 1,45-6,70 коротші строки тужавлення і значно скорочений сульфат алюмінію 4,0-5,0 термін набору міцності (за 1 добу природного Де ХАЧ містить, мас. %: твердіння набуває марочну міцність) (табл. 2). кальцієву сіль слабкої Перевагою пропонованої корисної моделі є неорганічної кислоти (КСНК) 0,20-1,33 можливість проведення аварійних та ремонтних пластифікатор (Π) 0,05-0,34 робіт за лічені хвилини, виготовлення за 1 добу перетворювач іржі (ПР) 0,025-0,17 штучних виробів з марочною міцністю без інгібітор корозії (ІК) 0,025-0,17 використання енергоресурсів, що є дуже нітрат натрію 0,15-1,00 актуальним і відповідає вимогам сучасного карбонат натрію 0,10-0,67 будівництва. гідроксиду кальцію абокарбіду кальцію 0,25-1,68 сульфат натрію 0,10-0,67 хлорид кальцію 0,10-0,67 № Найменування компонентів Відхилення від кількісного складу компонентів п/п композиції не дозволяє вирішити поставлену 1 2 задачу. 1 Безгіпсовий цемент Безгіпсовий цемент, який застосовано в 2 Кварцовий пісок запропонованій суміші, було отримано шляхом 3 Сульфат алюмінію помелу звичайного портландцементного клінкеру 4 Нітрат натрію без додавання двуводного гіпсу. Завдяки 5 КСНК (кальцієва сіль слабкої неорганічної кислоти) використанню як в'яжучого безгіпсового цементу 6 Карбонат натрію та додаткового введення в ХАЧ сульфату 7 Сульфат натрію алюмінію складаються сприйнятні умови для 8 Хлорид кальцію миттєвого (до кінця строків тужавлення в'яжучого) 9 Гідроксид кальцію або карбід кальцію утворення гідросульфоалюмінатів кальцію, що 10 Перетворювач іржи (ПР) створює міцний об'ємний каркас структури за дуже 11 Інгібітор корозії (ІК) короткий термін часу. Це призводить до значного 12 Пластифікатор (П) скорочення строків тужавлення в цілому для всієї будівельної суміші. До того ж, як це наведено нами у прототипі, хімічно-активна частина сухої будівельної суміші має поліфункціональну дію й № активно впливає на структуру всієї суміші в Найменування властивостей ** п/п процесі її гідратації. Складові речовини ХАЧ Строки тужавлення, час, хвил. не більш підібрані таким чином, щоб підвищити кількість 1 початок зародків новоутворень під час тужавлення кінець цементу, а це є передумовою створення Границя міцності при стиску, МПа, не менш через додаткових центрів кристалізації, які зміцнюють 3год. кристалічний каркас в період твердіння суміші. 2 1 доба Таким чином, через 1год. після змішування суміші 28 діб з водою міцність її досягає 6МПа. 1 3 95,0 4,0 0,15 0,20 0,10 0,10 0,10 0,25 0,025 0,025 0,05 1 9 хв 11 х 3, 37 37 3 4 5 6 5 Границя міцності при згині, МПа, не менш 3год. 1 доба 28 діб Морозостійкість, цикли, не менш Водонепроникність, аті: 6год. 1 доба Лінійне розширення, %: 1 доба 28 діб 80899 6 1,3 3,6 5,3 300 1,4 4,5 6,0 300 1,2 4,1 4,9 300 1,3 28,1 300 1 5 1 5 1 5 0,23 0,29 0,24 0,32 0,29 0,39 *) Склади і прототип, відповідно табл. 1. **) В таблиці вказані тільки ті властивості, що відрізняються по суті від прототипу, а за іншими властивостями пропонована суміш відповідає прототипу. Джерела інформації, які прийняті до ваги при експертизі: 1. Затворницкая Τ.Α., Магитон А.С. Материалы серии ЭМАКО для ремонта бетонных и железобетонных конструкций / Строительные материалы, 2000, №11. - С.14-15. 2. Майстренко Α.Η., Пелипейко В.И., Забава Γ.Α., Вайсман М.Д. Использование украинскими фирмами современных материалов и технологий для ремонта и строительства / Будівництво України, 2002, №1. - С.42-43. 3. Композиция для защиты бетонных поверхностей и способ защиты бетонных поверхностей. Русинов А.В., Баев С.М. Патент России №2072335 от 27.01.97. 4. Добшиц Л.М., Разумовский А.Б., Добшиц Е.Л. Гидроизоляционные матеиалы для повышения долговечности зданий и сооружений / Строительные материалы и изделия: Межвуз сб. науч. тр. - Магнитогорск: МГТУ, 2002. - С.247-253. 5. Композиція проникної дії для відновлювання зруйнованого бетону. Бабушкін B.I., Кондращенко О.В., Костюк Τ.Α., Прощин О.Ю. Патент України №73395 від 15.07.2005. Бюл.7.
