Дренажно-екранний модуль
Номер патенту: 36322
Опубліковано: 16.02.2004
Формула / Реферат
1. Дренажно-екранний модуль, що складається з дрен, розташованих на різних рівнях, який відрізняється тим, що перед дренами влаштовано екрани.
2. Дренажно-екранний модуль за п. 1, який відрізняється тим, що екрани встановлено вище рівня глибини закладки дрен.
3. Дренажно-екранний модуль за п. 1, який відрізняється тим, що екрани установлено нижче рівня глибини закладки дрен.
4. Дренажно-екранний модуль за п. 1, який відрізняється тим, що екрани виконано у вигляді каскаду окремих екранів, розташованих перед дренами, укладеними на різних глибинах.
Текст

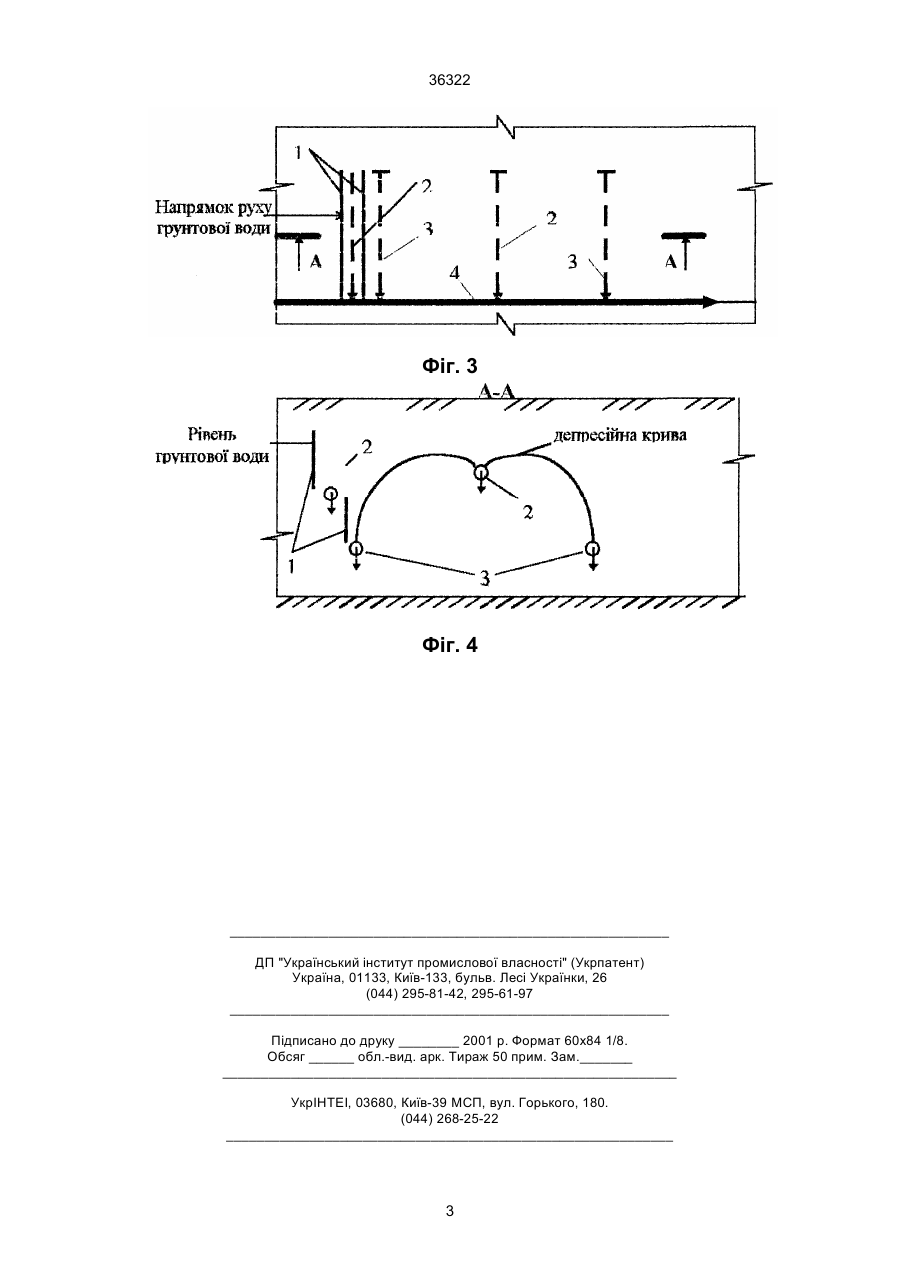

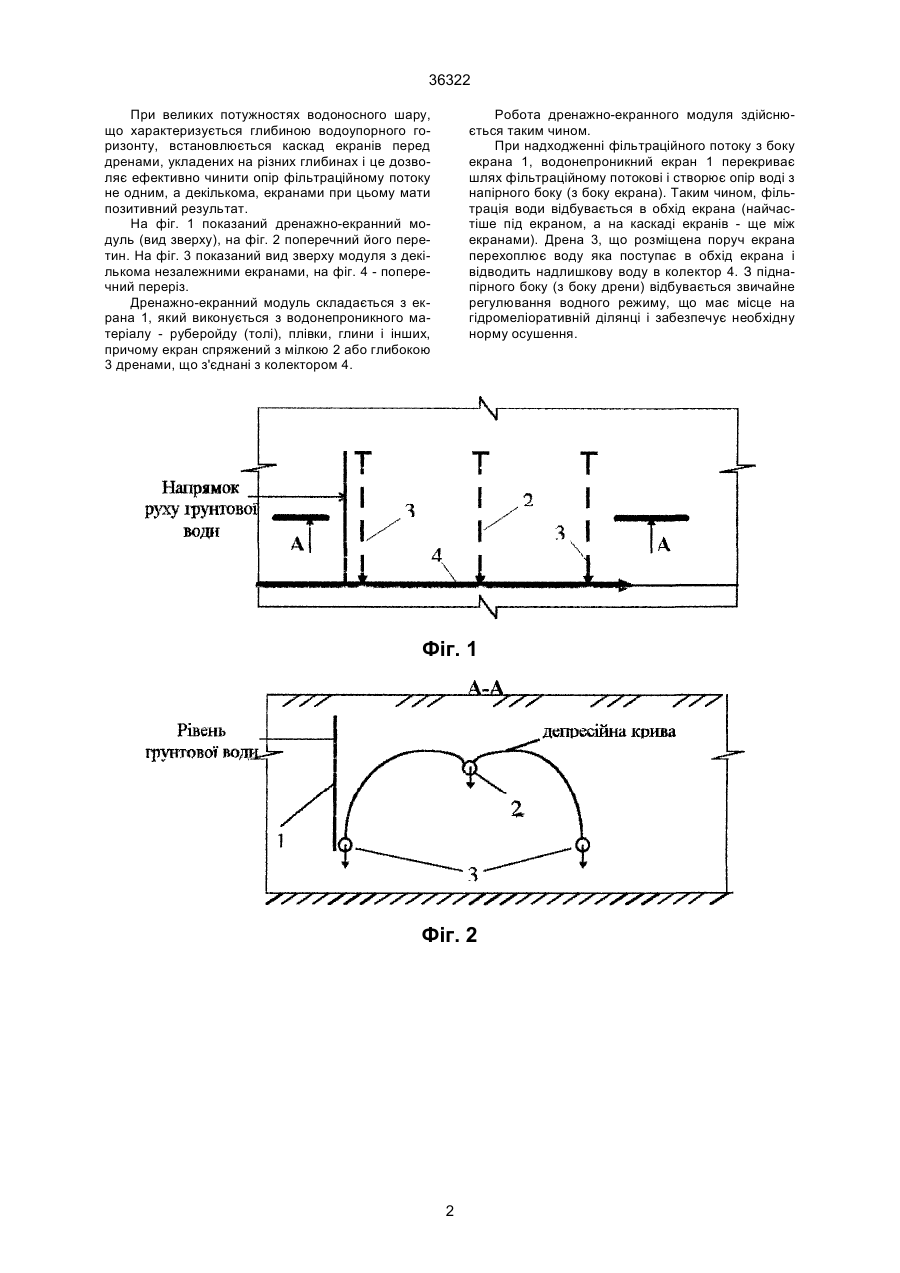

1. Дренажно-екранний модуль, що складається з дрен, розташованих на різних рівнях, який відрізняється тим, що перед дреною влаштовано екран. 36322 При великих потужностях водоносного шару, що характеризується глибиною водоупорного горизонту, встановлюється каскад екранів перед дренами, укладених на різних глибинах і це дозволяє ефективно чинити опір фільтраційному потоку не одним, а декількома, екранами при цьому мати позитивний результат. На фіг. 1 показаний дренажно-екранний модуль (вид зверху), на фіг. 2 поперечний його перетин. На фіг. 3 показаний вид зверху модуля з декількома незалежними екранами, на фіг. 4 - поперечний переріз. Дренажно-екранний модуль складається з екрана 1, який виконується з водонепроникного матеріалу - руберойду (толі), плівки, глини і інших, причому екран спряжений з мілкою 2 або глибокою 3 дренами, що з'єднані з колектором 4. Робота дренажно-екранного модуля здійснюється таким чином. При надходженні фільтраційного потоку з боку екрана 1, водонепроникний екран 1 перекриває шлях фільтраційному потокові і створює опір воді з напірного боку (з боку екрана). Таким чином, фільтрація води відбувається в обхід екрана (найчастіше під екраном, а на каскаді екранів - ще між екранами). Дрена 3, що розміщена поруч екрана перехоплює воду яка поступає в обхід екрана і відводить надлишкову воду в колектор 4. З піднапірного боку (з боку дрени) відбувається звичайне регулювання водного режиму, що має місце на гідромеліоративній ділянці і забезпечує необхідну норму осушення. Фіг. 1 Фіг. 2 2 36322 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюDraining-screen module
Автори англійськоюTkachuk Mykola Mykytovych, Tkachuk Ruslan Mykolaiovych
Назва патенту російськоюДренажно-экранный модуль
Автори російськоюТкачук Николай Никитович, Ткачук Руслан Николаевич
МПК / Мітки
МПК: E02B 11/00
Мітки: дренажно-екранний, модуль
Код посилання
