Формула / Реферат

Спосіб заряджання обводненої свердловини неводостійкими гранульованими вибуховими речовинами (ВР), який включає розміщення поліетиленового рукава в порожнині свердловини, завантаження в нього гранульованої ВР, який відрізняється тим, що попередньо задають рівень і щільність заряджання свердловини, вибирають поліетиленовий рукав діаметром, більшим за діаметр свердловини, розміщують в ньому пневматичний зарядний шланг, разом з ним поліетиленовий рукав поміщають в порожнині свердловини і заряджання ВР виконують через шланг у напрямку до устя у відповідності до заданих рівня і щільності, поступово витягуючи шланг.

Текст

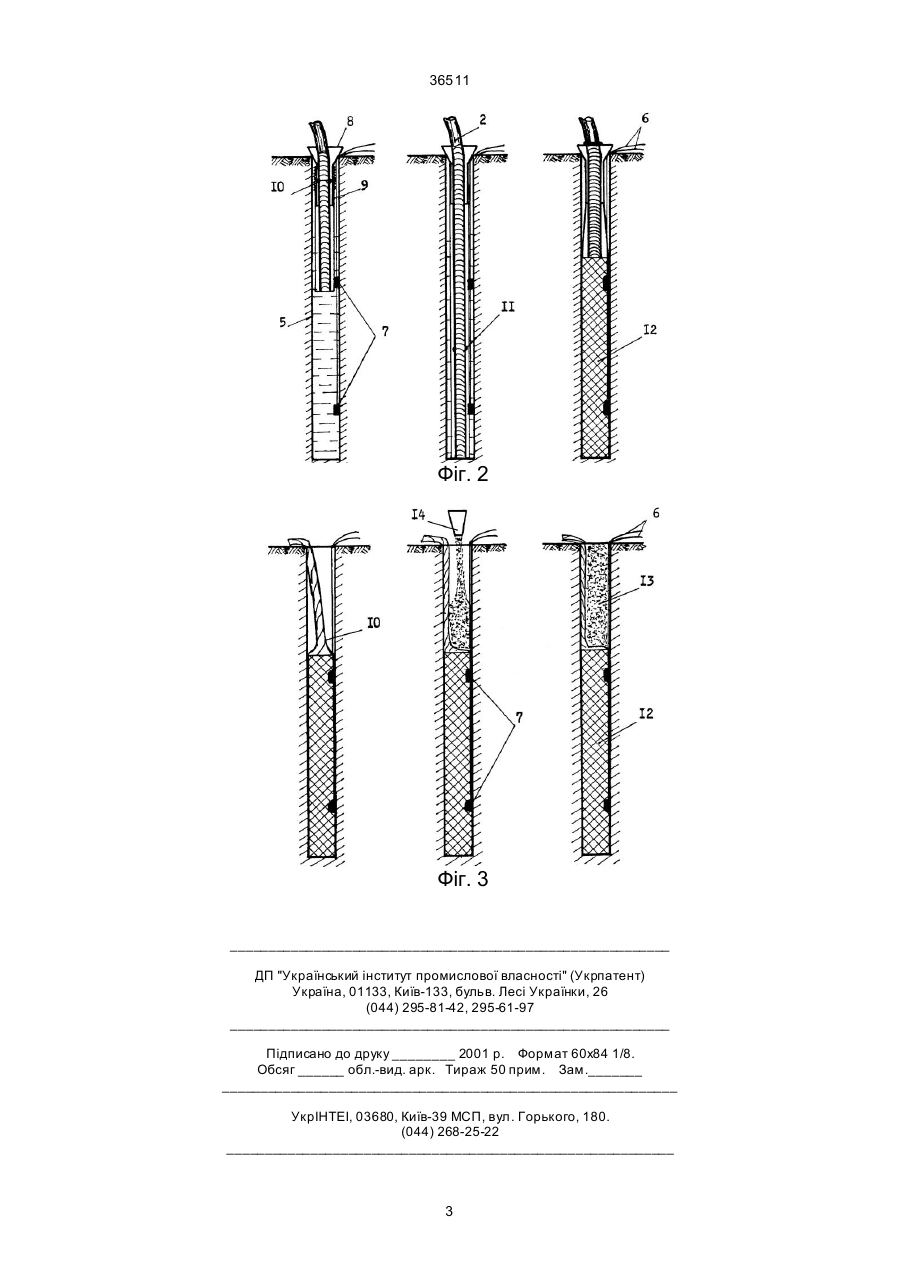

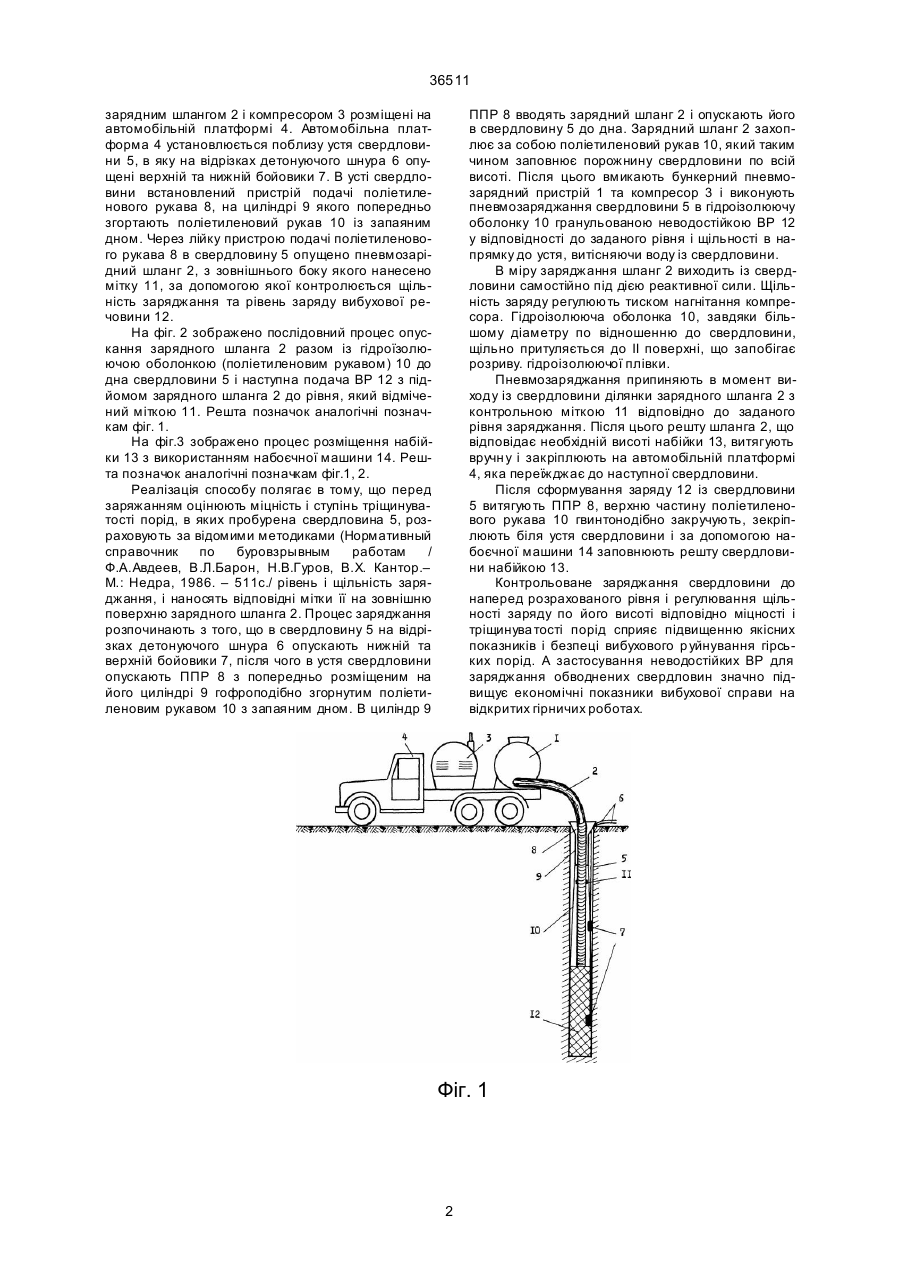

Спосіб заряджання обводненої свердловини неводостійкими гранульованими вибуховими речовинами (ВР), який включає розміщення поліети 36511 зарядним шлангом 2 і компресором 3 розміщені на автомобільній платформі 4. Автомобільна платформа 4 установлюється поблизу устя свердловини 5, в яку на відрізках детонуючого шнура 6 опущені верхній та нижній бойовики 7. В усті свердловини встановлений пристрій подачі поліетиленового рукава 8, на циліндрі 9 якого попередньо згортають поліетиленовий рукав 10 із запаяним дном. Через лійку пристрою подачі поліетиленового рукава 8 в свердловину 5 опущено пневмозарідний шланг 2, з зовнішнього боку якого нанесено мітку 11, за допомогою якої контролюється щільність заряджання та рівень заряду вибухової речовини 12. На фіг. 2 зображено послідовний процес опускання зарядного шланга 2 разом із гідроїзолюючою оболонкою (поліетиленовим рукавом) 10 до дна свердловини 5 і наступна подача ВР 12 з підйомом зарядного шланга 2 до рівня, який відмічений міткою 11. Решта позначок аналогічні позначкам фіг. 1. На фіг.3 зображено процес розміщення набійки 13 з використанням набоєчної машини 14. Решта позначок аналогічні позначкам фіг.1, 2. Реалізація способу полягає в тому, що перед заряжанням оцінюють міцність і ступінь тріщинуватості порід, в яких пробурена свердловина 5, розраховують за відомими методиками (Нормативный справочник по буровзрывным работам / Ф.А.Авдеев, В.Л.Барон, Н.B.Гуров, В.Х. Кантор.– М.: Недра, 1986. – 511с./ рівень і щільність заряджання, і наносять відповідні мітки її на зовнішню поверхню зарядного шланга 2. Процес заряджання розпочинають з того, що в свердловину 5 на відрізках детонуючого шнура 6 опускають нижній та верхній бойовики 7, після чого в устя свердловини опускають ППР 8 з попередньо розміщеним на його циліндрі 9 гофроподібно згорнутим поліетиленовим рукавом 10 з запаяним дном. В циліндр 9 ППР 8 вводять зарядний шланг 2 і опускають його в свердловину 5 до дна. Зарядний шланг 2 захоплює за собою поліетиленовий рукав 10, який таким чином заповнює порожнину свердловини по всій висоті. Після цього вмикають бункерний пневмозарядний пристрій 1 та компресор 3 і виконують пневмозаряджання свердловини 5 в гідроізолюючу оболонку 10 гранульованою неводостійкою ВР 12 у відповідності до заданого рівня і щільності в напрямку до устя, витісняючи воду із свердловини. В міру заряджання шланг 2 виходить із свердловини самостійно під дією реактивної сили. Щільність заряду регулюють тиском нагнітання компресора. Гідроізолююча оболонка 10, завдяки більшому діаметру по відношенню до свердловини, щільно притуляється до ІІ поверхні, що запобігає розриву. гідроізолюючої плівки. Пневмозаряджання припиняють в момент виходу із свердловини ділянки зарядного шланга 2 з контрольною міткою 11 відповідно до заданого рівня заряджання. Після цього решту шланга 2, що відповідає необхідній висоті набійки 13, витягують вручн у і закріплюють на автомобільній платформі 4, яка переїжджає до наступної свердловини. Після сформування заряду 12 із свердловини 5 витягують ППР 8, верхню частину поліетиленового рукава 10 гвинтонодібно закручують, зекріплюють біля устя свердловини і за допомогою набоєчної машини 14 заповнюють решту свердловини набійкою 13. Контрольоване заряджання свердловини до наперед розрахованого рівня і регулювання щільності заряду по його висоті відповідно міцності і тріщинува тості порід сприяє підвищенню якісних показників і безпеці вибухового р уйнування гірських порід. А застосування неводостійких ВР для заряджання обводнених свердловин значно підвищує економічні показники вибухової справи на відкритих гірничих роботах. Фіг. 1 2 36511 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3

Дивитися

Додаткова інформація

Назва патенту англійською

Method for charging a watered well

Автори англійською

Krysin Roderik Symonovych, Kuprin Vitalii Pavlovych, Hopaniuk Dmytro Heorhiiovych, Shevchenko Serhii Vasyliovych

Назва патенту російською

Способ зарядки обводненной скважины

Автори російською

Крысин Родерик Симонович, Куприн Виталий Павлович, Гопанюк Дмитрий Георгиевич, Шевченко Сергей Васильевич

МПК / Мітки

МПК: F42D 1/10, F42D 3/04

Мітки: обводненої, спосіб, заряджання, свердловини
