Фотометр

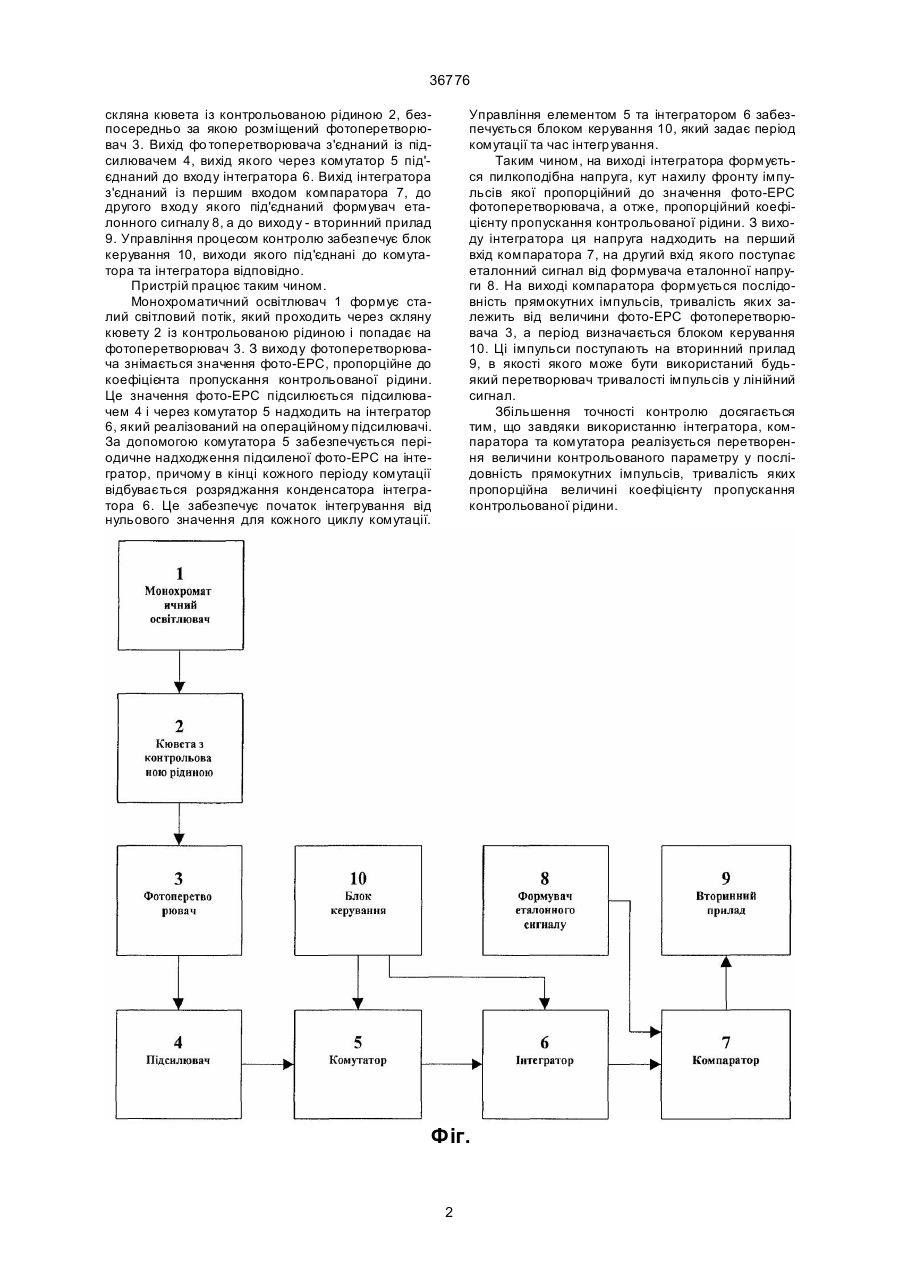

Фотометр, який містить оптично пов'язані монохроматичний освітлювач, світлоподільник, вимірювальний канал, обладнаний тримачем зразків (кювету з контрольованою рідиною), фотоприйма 36776 скляна кювета із контрольованою рідиною 2, безпосередньо за якою розміщений фотоперетворювач 3. Вихід фо топеретворювача з'єднаний із підсилювачем 4, вихід якого через комутатор 5 під'єднаний до входу інтегратора 6. Вихід інтегратора з'єднаний із першим входом компаратора 7, до другого входу якого під'єднаний формувач еталонного сигналу 8, а до виходу - вторинний прилад 9. Управління процесом контролю забезпечує блок керування 10, виходи якого під'єднані до комутатора та інтегратора відповідно. Пристрій працює таким чином. Монохроматичний освітлювач 1 формує сталий світловий потік, який проходить через скляну кювету 2 із контрольованою рідиною і попадає на фотоперетворювач 3. З виходу фотоперетворювача знімається значення фото-ЕРС, пропорційне до коефіцієнта пропускання контрольованої рідини. Це значення фото-ЕРС підсилюється підсилювачем 4 і через комутатор 5 надходить на інтегратор 6, який реалізований на операційному підсилювачі. За допомогою комутатора 5 забезпечується періодичне надходження підсиленої фото-ЕРС на інтегратор, причому в кінці кожного періоду комутації відбувається розряджання конденсатора інтегратора 6. Це забезпечує початок інтегрування від нульового значення для кожного циклу комутації. Управління елементом 5 та інтегратором 6 забезпечується блоком керування 10, який задає період комутації та час інтегр ування. Таким чином, на виході інтегратора формується пилкоподібна напруга, кут нахилу фронту імпульсів якої пропорційний до значення фото-ЕРС фотоперетворювача, а отже, пропорційний коефіцієнту пропускання контрольованої рідини. З виходу інтегратора ця напруга надходить на перший вхід компаратора 7, на другий вхід якого поступає еталонний сигнал від формувача еталонної напруги 8. На виході компаратора формується послідовність прямокутних імпульсів, тривалість яких залежить від величини фото-ЕРС фотоперетворювача 3, а період визначається блоком керування 10. Ці імпульси поступають на вторинний прилад 9, в якості якого може бути використаний будьякий перетворювач тривалості імпульсів у лінійний сигнал. Збільшення точності контролю досягається тим, що завдяки використанню інтегратора, компаратора та комутатора реалізується перетворення величини контрольованого параметру у послідовність прямокутних імпульсів, тривалість яких пропорційна величині коефіцієнту пропускання контрольованої рідини. Фіг. 2 36776 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
