Спосіб визначення морозостійкості силікатних будівельних матеріалів

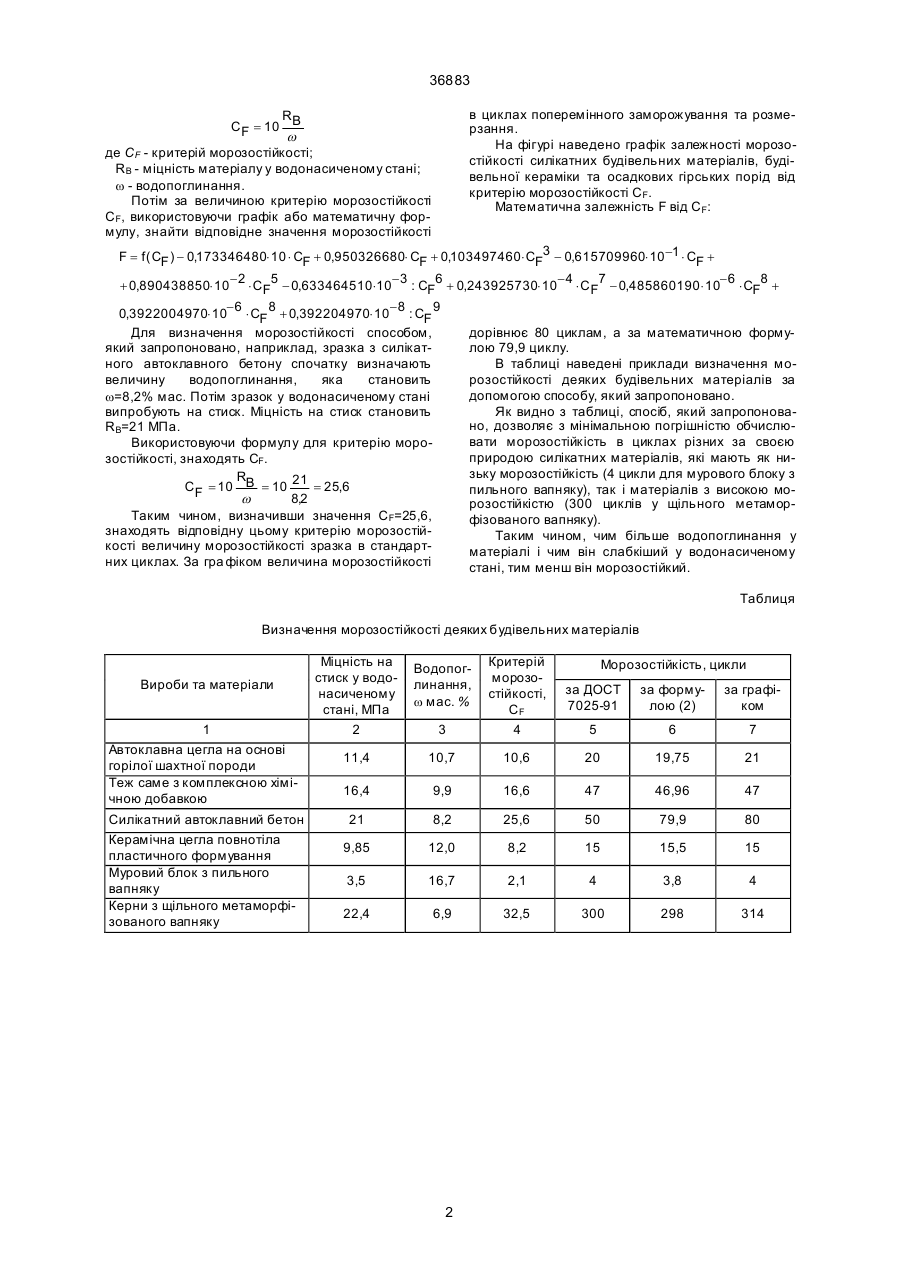

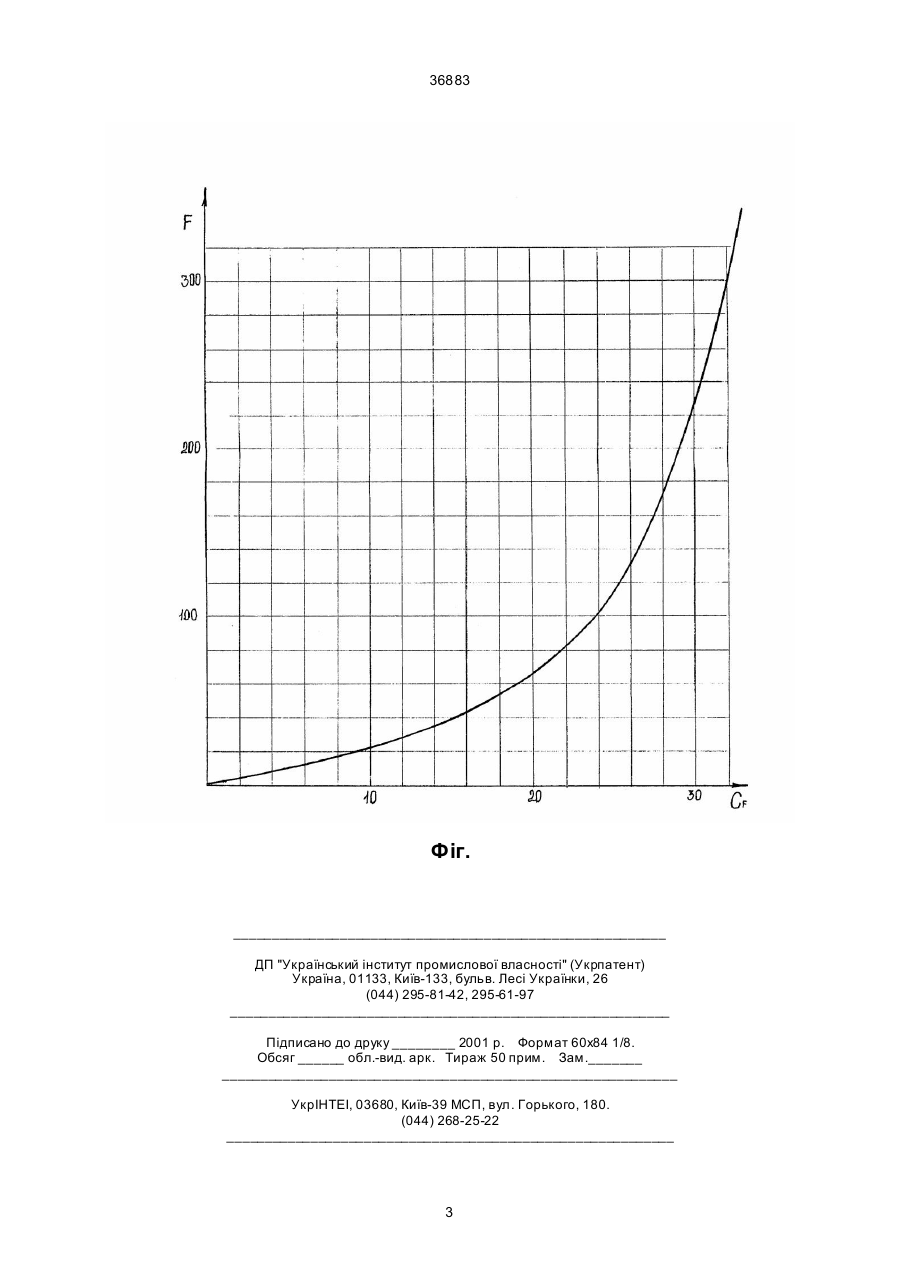

Спосіб визначення морозостійкості силікатних будівельних матеріалів, який включає насичення зразка водою та випробування на стиск у водонасиченому стані, який відрізняється тим, що морозостійкість визначають за критерієм морозостійкості, який обчислюють по величинам водопоглинання та міцності на стиск у водонасиченому стані, а його значення відповідає морозостійкості в циклах поперемінного заморожування та розмерзання. (19) (21) 2000020955 (22) 21.02.2000 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Яцина Віктор Микитович, Піддубний Сергій Васильович (73) Яцина Віктор Микитович, Піддубний Сергій Васильович 36883 в циклах поперемінного заморожування та розмерзання. На фігурі наведено графік залежності морозостійкості силікатних будівельних матеріалів, будівельної кераміки та осадкових гірських порід від критерію морозостійкості С F. Математична залежність F від СF: R CF = 10 B w де CF - критерій морозостійкості; RB - міцність матеріалу у водонасиченому стані; w - водопоглинання. Потім за величиною критерію морозостійкості СF, використовуючи графік або математичну формулу, знайти відповідне значення морозостійкості F = f ( CF ) - 0,173346480× 10 × CF + 0,950326680× CF + 0,103497460× CF3 - 0,615709960× 10-1 × CF + + 0,890438850× 10- 2 × CF5 - 0,633464510×10- 3 : CF6 + 0,243925730× 10- 4 × CF7 - 0,485860190× 10- 6 × CF8 + 0,3922004970× 10- 6 × CF 8 + 0,392204970× 10- 8 : CF 9 Для визначення морозостійкості способом, який запропоновано, наприклад, зразка з силікатного автоклавного бетону спочатку визначають величину водопоглинання, яка становить w=8,2% мас. Потім зразок у водонасиченому стані випробують на стиск. Міцність на стиск становить RB=21 МПа. Використовуючи формулу для критерію морозостійкості, знаходять СF. R 21 CF = 10 B = 10 = 25,6 w 8,2 Таким чином, визначивши значення СF=25,6, знаходять відповідну цьому критерію морозостійкості величину морозостійкості зразка в стандартних циклах. За гра фіком величина морозостійкості дорівнює 80 циклам, а за математичною формулою 79,9 циклу. В таблиці наведені приклади визначення морозостійкості деяких будівельних матеріалів за допомогою способу, який запропоновано. Як видно з таблиці, спосіб, який запропоновано, дозволяє з мінімальною погрішністю обчислювати морозостійкість в циклах різних за своєю природою силікатних матеріалів, які мають як низьку морозостійкість (4 цикли для мурового блоку з пильного вапняку), так і матеріалів з високою морозостійкістю (300 циклів у щільного метаморфізованого вапняку). Таким чином, чим більше водопоглинання у матеріалі і чим він слабкіший у водонасиченому стані, тим менш він морозостійкий. Таблиця Визначення морозостійкості деяких будівельних матеріалів Вироби та матеріали 1 Автоклавна цегла на основі горілої шахтної породи Теж саме з комплексною хімічною добавкою Силікатний автоклавний бетон Керамічна цегла повнотіла пластичного формування Муровий блок з пильного вапняку Керни з щільного метаморфізованого вапняку Міцність на стиск у водонасиченому стані, МПа 2 Водопоглинання, w мас. % за ДОСТ 7025-91 за формулою (2) за графіком 3 Критерій морозoстійкості, CF 4 5 6 7 11,4 10,7 10,6 20 19,75 21 16,4 9,9 16,6 47 46,96 47 21 8,2 25,6 50 79,9 80 9,85 12,0 8,2 15 15,5 15 3,5 16,7 2,1 4 3,8 4 22,4 6,9 32,5 300 298 314 2 Морозостійкість, цикли 36883 Фіг. _________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
