Циклічний гравітаційний змішувач сухих сипучих будівельних матеріалів

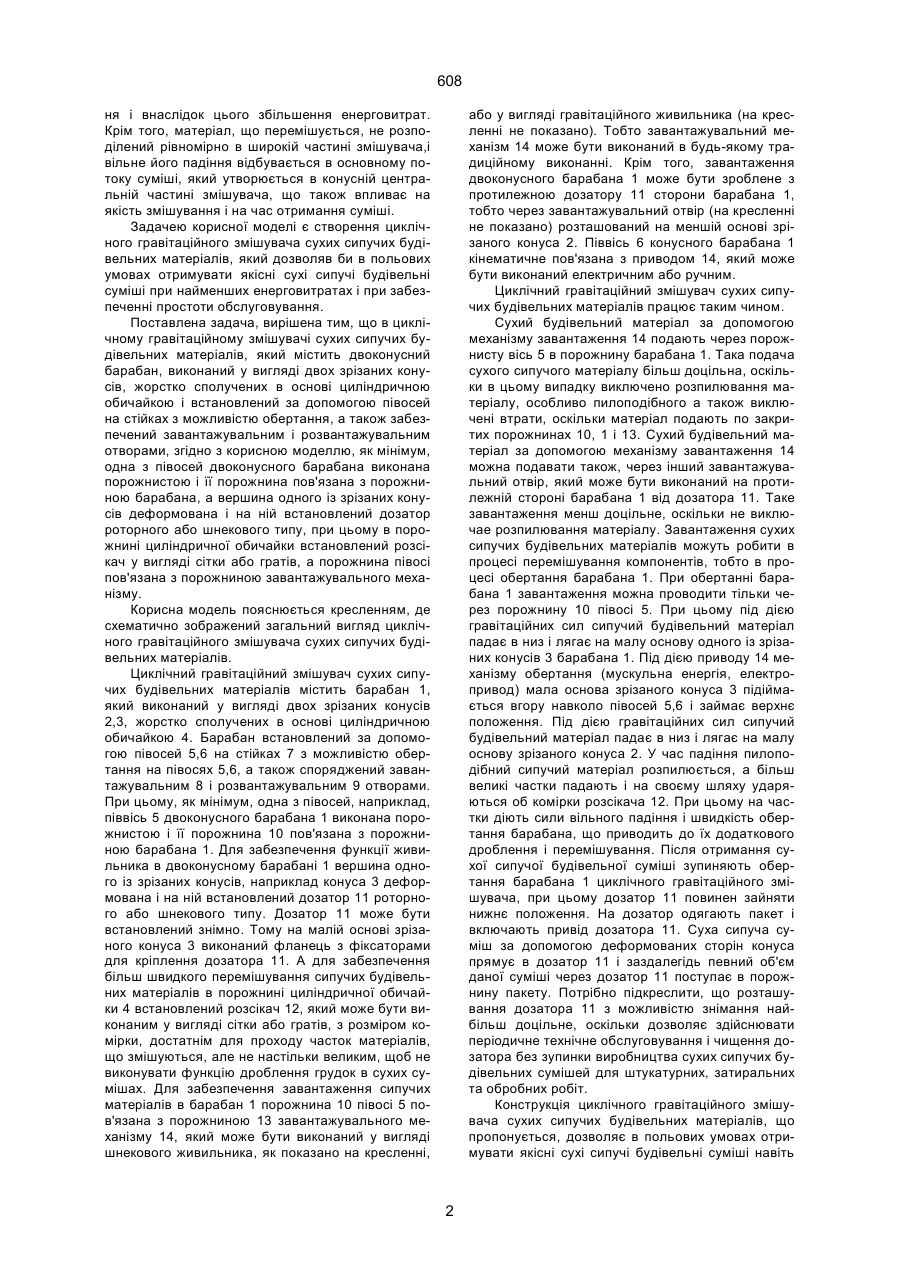

1. Циклічний гравітаційний змішувач сухих сипучих будівельних матеріалів, що містить двоконусний барабан, виконаний у вигляді двох зрізаних конусів, жорстко сполучених в основі циліндричною обичайкою, і встановлений за допомогою півосей на стійках з можливістю обертання, а також забезпечений завантажувальним і розвантажувальним отворами, який відрізняється тим, що як мінімум одна з півосей двоконусного барабана 608 ня і внаслідок цього збільшення енерговитрат. Крім того, матеріал, що перемішується, не розподілений рівномірно в широкій частині змішувача,і вільне його падіння відбувається в основному потоку суміші, який утворюється в конусній центральній частині змішувача, що також впливає на якість змішування і на час отримання суміші. Задачею корисної моделі є створення циклічного гравітаційного змішувача сухих сипучих будівельних матеріалів, який дозволяв би в польових умовах отримувати якісні сухі сипучі будівельні суміші при найменших енерговитратах і при забезпеченні простоти обслуговування. Поставлена задача, вирішена тим, що в циклічному гравітаційному змішувачі сухих сипучих будівельних матеріалів, який містить двоконусний барабан, виконаний у вигляді двох зрізаних конусів, жорстко сполучених в основі циліндричною обичайкою і встановлений за допомогою півосей на стійках з можливістю обертання, а також забезпечений завантажувальним і розвантажувальним отворами, згідно з корисною моделлю, як мінімум, одна з півосей двоконусного барабана виконана порожнистою і її порожнина пов'язана з порожниною барабана, а вершина одного із зрізаних конусів деформована і на ній встановлений дозатор роторного або шнекового типу, при цьому в порожнині циліндричної обичайки встановлений розсікач у вигляді сітки або гратів, а порожнина півосі пов'язана з порожниною завантажувального механізму. Корисна модель пояснюється кресленням, де схематично зображений загальний вигляд циклічного гравітаційного змішувача сухих сипучих будівельних матеріалів. Циклічний гравітаційний змішувач сухих сипучих будівельних матеріалів містить барабан 1, який виконаний у вигляді двох зрізаних конусів 2,3, жорстко сполучених в основі циліндричною обичайкою 4. Барабан встановлений за допомогою півосей 5,6 на стійках 7 з можливістю обертання на півосях 5,6, а також споряджений завантажувальним 8 і розвантажувальним 9 отворами. При цьому, як мінімум, одна з півосей, наприклад, піввісь 5 двоконусного барабана 1 виконана порожнистою і її порожнина 10 пов'язана з порожниною барабана 1. Для забезпечення функції живильника в двоконусному барабані 1 вершина одного із зрізаних конусів, наприклад конуса 3 деформована і на ній встановлений дозатор 11 роторного або шнекового типу. Дозатор 11 може бути встановлений знімно. Тому на малій основі зрізаного конуса 3 виконаний фланець з фіксаторами для кріплення дозатора 11. А для забезпечення більш швидкого перемішування сипучих будівельних матеріалів в порожнині циліндричної обичайки 4 встановлений розсікач 12, який може бути виконаним у вигляді сітки або гратів, з розміром комірки, достатнім для проходу часток матеріалів, що змішуються, але не настільки великим, щоб не виконувати функцію дроблення грудок в сухих сумішах. Для забезпечення завантаження сипучих матеріалів в барабан 1 порожнина 10 півосі 5 пов'язана з порожниною 13 завантажувального механізму 14, який може бути виконаний у вигляді шнекового живильника, як показано на кресленні, або у вигляді гравітаційного живильника (на кресленні не показано). Тобто завантажувальний механізм 14 може бути виконаний в будь-якому традиційному виконанні. Крім того, завантаження двоконусного барабана 1 може бути зроблене з протилежною дозатору 11 сторони барабана 1, тобто через завантажувальний отвір (на кресленні не показано) розташований на меншій основі зрізаного конуса 2. Піввісь 6 конусного барабана 1 кінематичне пов'язана з приводом 14, який може бути виконаний електричним або ручним. Циклічний гравітаційний змішувач сухих сипучих будівельних матеріалів працює таким чином. Сухий будівельний матеріал за допомогою механізму завантаження 14 подають через порожнисту вісь 5 в порожнину барабана 1. Така подача сухого сипучого матеріалу більш доцільна, оскільки в цьому випадку виключено розпилювання матеріалу, особливо пилоподібного а також виключені втрати, оскільки матеріал подають по закритих порожнинах 10, 1 і 13. Сухий будівельний матеріал за допомогою механізму завантаження 14 можна подавати також, через інший завантажувальний отвір, який може бути виконаний на протилежній стороні барабана 1 від дозатора 11. Таке завантаження менш доцільне, оскільки не виключае розпилювання матеріалу. Завантаження сухих сипучих будівельних матеріалів можуть робити в процесі перемішування компонентів, тобто в процесі обертання барабана 1. При обертанні барабана 1 завантаження можна проводити тільки через порожнину 10 півосі 5. При цьому під дією гравітаційних сил сипучий будівельний матеріал падає в низ і лягає на малу основу одного із зрізаних конусів 3 барабана 1. Під дією приводу 14 механізму обертання (мускульна енергія, електропривод) мала основа зрізаного конуса 3 підіймається вгору навколо півосей 5,6 і займає верхнє положення. Під дією гравітаційних сил сипучий будівельний матеріал падає в низ і лягає на малу основу зрізаного конуса 2. У час падіння пилоподібний сипучий матеріал розпилюється, а більш великі частки падають і на своєму шляху ударяються об комірки розсікача 12. При цьому на частки діють сили вільного падіння і швидкість обертання барабана, що приводить до їх додаткового дроблення і перемішування. Після отримання сухої сипучої будівельної суміші зупиняють обертання барабана 1 циклічного гравітаційного змішувача, при цьому дозатор 11 повинен зайняти нижнє положення. На дозатор одягають пакет і включають привід дозатора 11. Суха сипуча суміш за допомогою деформованих сторін конуса прямує в дозатор 11 і заздалегідь певний об'єм даної суміші через дозатор 11 поступає в порожнину пакету. Потрібно підкреслити, що розташування дозатора 11 з можливістю знімання найбільш доцільне, оскільки дозволяє здійснювати періодичне технічне обслуговування і чищення дозатора без зупинки виробництва сухих сипучих будівельних сумішей для штукатурних, затиральних та обробних робіт. Конструкція циклічного гравітаційного змішувача сухих сипучих будівельних матеріалів, що пропонується, дозволяє в польових умовах отримувати якісні сухі сипучі будівельні суміші навіть 2 608 будівель з найменшими енерговитратами. Конструкція циклічного гравітаційного змішувача, що пропонується, проста у обслуговуванні. при відсутності електроенергії, а також дозволяє отримувати якісні сухі сипучі будівельні суміші в умовах малих будівельних майданчиків і ремонті Фіг. ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ 3 608 УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 4
