Гвинтова кришка для посуду морозова

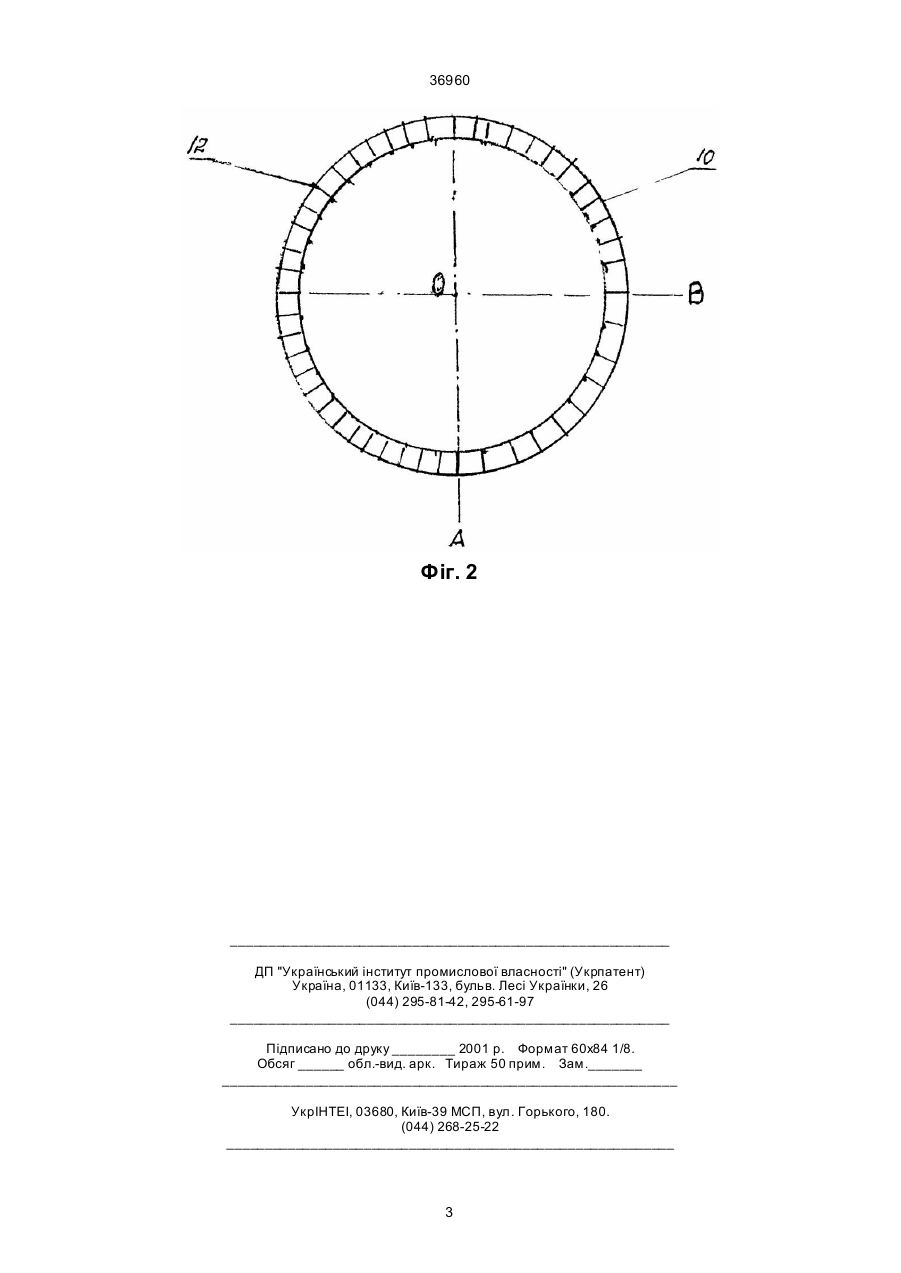

1. Гвинтова кришка для посуду, що містить дно з ущільнювачем і бокову стінку з розташованими на її вн утрішній стороні гвинтовими виступами, яка відрізняється тим, що ущільнювач виконано у вигляді двох концентрично розташованих на внутрішній стороні дна трикутнико- чи трапецієподібних у поперечному перерізі кільцевих виступів, які створюють між собою трикутнико- чи трапецієподібний у поперечному перерізі кришки кільцевий паз, а з зовнішньої сторони дно по периметру кришки має кільцевий виступ, проти якого з внутрішньої сторонні кришки між її боковою стінкою і 36960 містить дно з ущільнювачем і бокову стінку з розташованими на її внутрішньому боці гвинтовими виступами, згідно із запропонованим рішенням, ущільнювач виконано у вигляді двох концентрично розташованих на внутрішньому боці дна трикутнико- чи трапецієподібних у поперечному перерізі кільцевих виступів, які утворюють між собою трикутнико- чи трапецієподібний у поперечному перерізі кришки кільцевий паз, а із зовнішнього боку дно по периметру кришки має кільцевий виступ, навпроти якого з внутрішнього боку кришки між її боковою стінкою і ущільнювачем виконано кільцевий паз такої глибини, яка забезпечує товщину бокової стінки кришки. Кут між боковими стінками кільцевого паза, розташованого між двома трикутникоподібними кільцевими виступами становить не менш як 90 градусів. Технічний результат – покращення ущільнення між кришкою і посудом за рахунок збільшення площі контакту кришки з горловиною посуду. Зовнішній кільцевий виступ на дні та боково стінка ззовні виконані ребристими, наприклад, у вигляді вертикальних (вздовж по висоті кришки) пазів на боковій стінці, які продовжені і на кільцевий виступ. Кришка виконується з пластмаси, наприклад, поліетилену чи поліпропілену, або з алюмінію чи сталі. Конструктивна схема кришки показана на фіг. 1 і 2. Фіг. 1 – вид збоку з перерізом по АОВ на фіг. 2. Фіг. 2 – вид по А на фіг. 1. На ілюстраціях зазначено: 1 – внутрішній бік дна кришки; 2 – трикутнико- чи трапецієподібний у поперечному перерізі кільцевий виступ (більший); 3 – трикутнико- чи трапецієподібний у поперечному перерізі кільцевий виступ (менший); 4 – три кутнико- чи трапецієподібний у поперечному перерізі кільцевий паз 4; 5 - зовнішній бік дна; 6 - кільцевий виступ; 7 – внутрішня поверхня бокової стінки; 8 – кільцевий паз; 9 – гвинтові виступи; 10 – зовнішня поверхня бокової стінки; 11 – вертикальні пази на боковій стінці; 12 – пази на кільцевому виступі. Кришка містить дно, на внутрішньому боці 1 якого розташовано більший за діаметром три кутнико- чи трапецієподібний у поперечному перерізі кільцевий виступ 2. Концентрично з останнім також на внутрішньому боці дна, розташовано другий аналогічний кільцевий виступ меншого діаметру 3. Розташовані поруч два кільцеві виступи створюють між собою трикутнико- чи трапецієподібний кільцевий паз 4. На зовнішньому боці 5 дна розташовано кільцевий виступ 6, навпроти якого з внутрішнього боку дна між більшим трикутнико- чи трапецієподібним виступом 2 і внутрішньою поверхнею 7 бокової стінки розташовано кільцевий паз 8. На внутрішній поверхні бокової стінки 7 розташовані гвинтові виступи 9. Зовнішня поверхня 10 бокової стінки, а також кільцевий виступ на зовнішньому боці кришки 5 виконані ребристими, наприклад, у вигляді вертикальних пазів 11 на боковій стінці 10, які продовжуються на кільцевий виступ. При закручуванні кришки на посуді паз 4 поступово наближується до її горловини і вступає в контакт з нею по трьох поверхнях. Виступ 6 з пазом 8 збільшують податливість дна. Практичні випробування пластмасових кришок довели, що краще ущільнення досягається, коли паз 4 в поперечному перерізі є трапецієподібним. Але через значну податливість дна таких кришок достатнє ущільнення між кришкою і посудом досягається і у випадках, коли паз 4 в поперечному перерізі виконано трикутникоподібним. Для сталевих і алюмінієвих кришок доцільнішим буде використання трапецієподібного паза. Виконання кришки з ребрами по боковій поверхні і на кільцевому виступі дозволяє механізувати процес укупорки продуктів. Фіг. 1 2 36960 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
