Клейове з’єднання

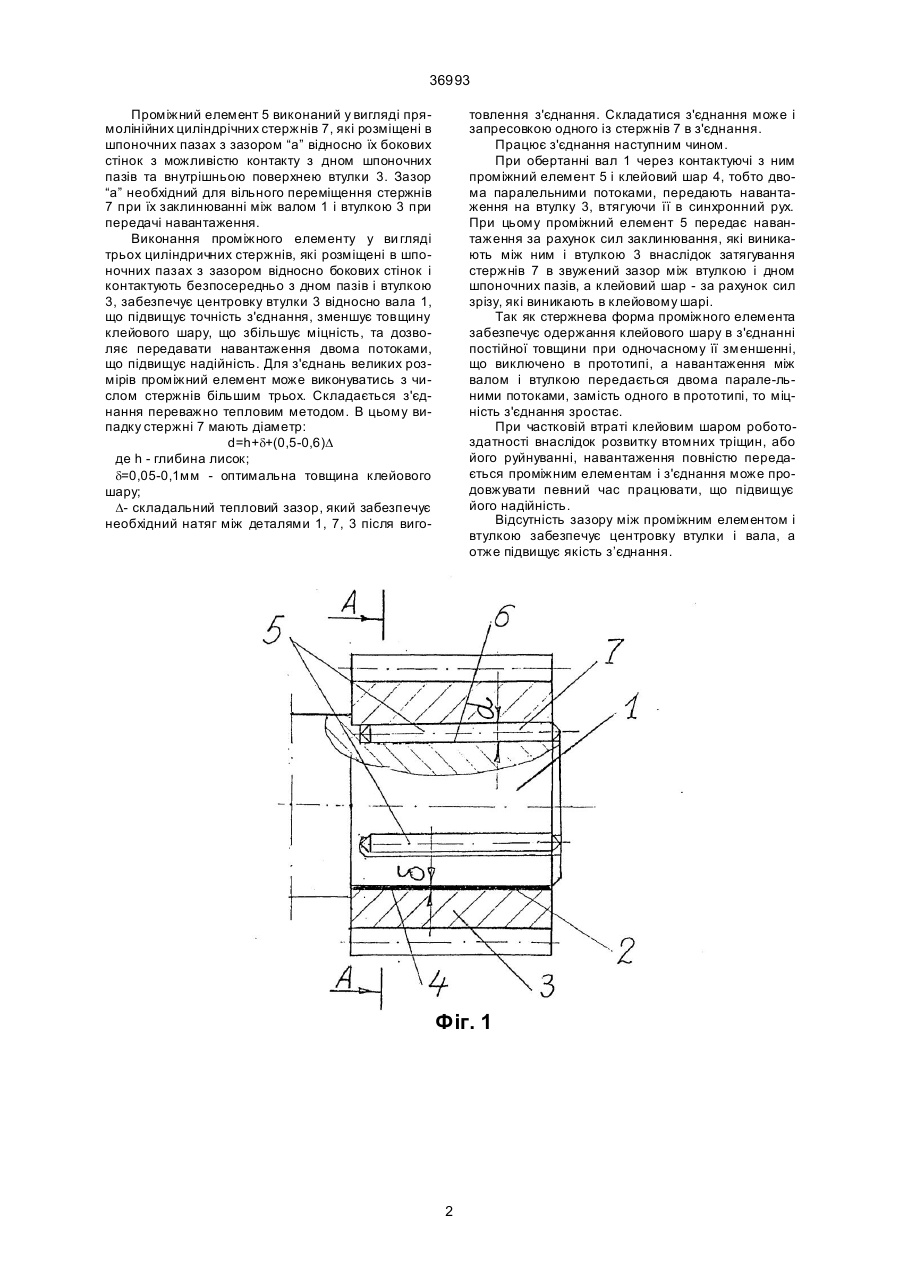

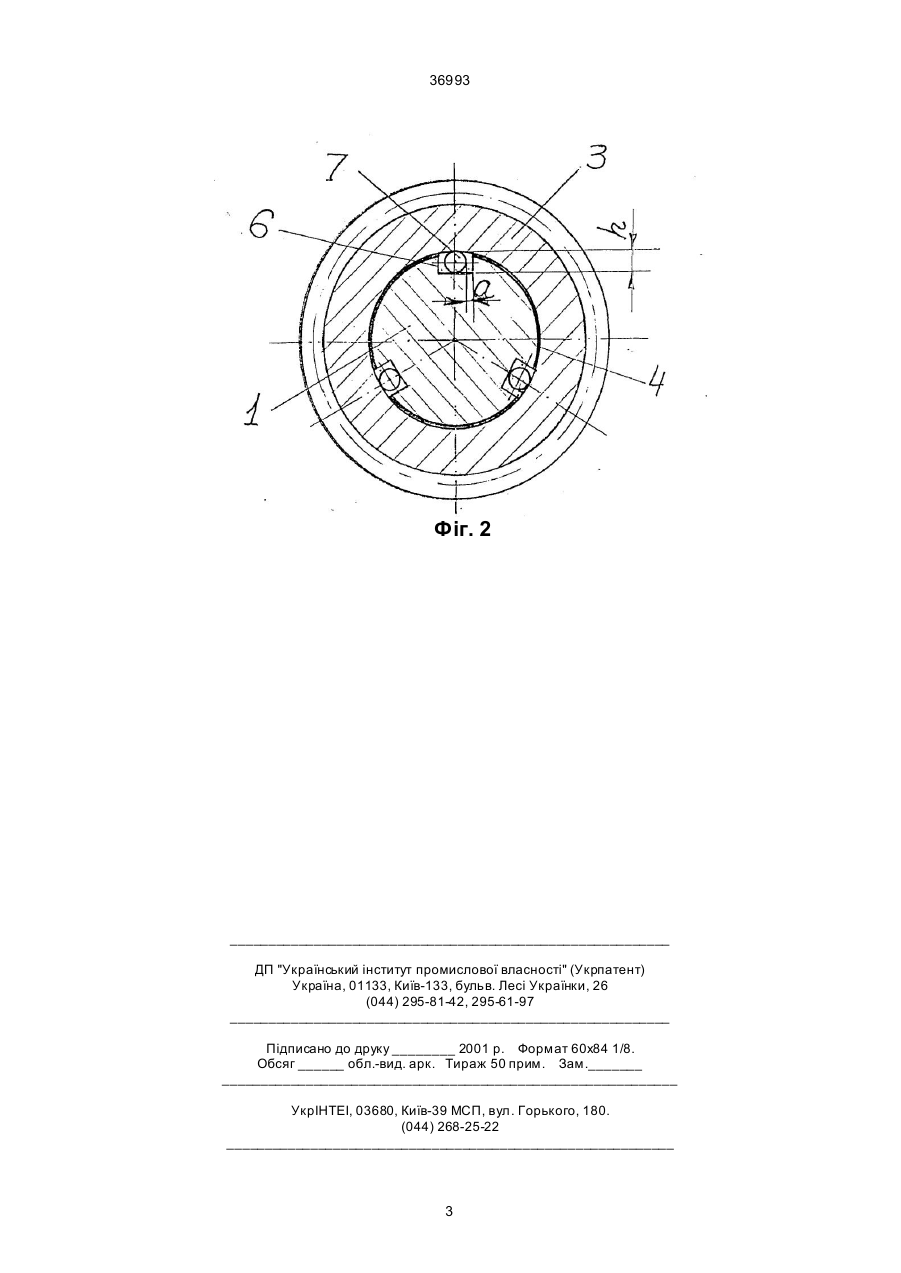

Клейове з'єднання, яке включає вал, одягнуту на нього з радіальним зазором втулк у і розташо 36993 Проміжний елемент 5 виконаний у вигляді прямолінійних циліндрічних стержнів 7, які розміщені в шпоночних пазах з зазором “а” відносно їх бокових стінок з можливістю контакту з дном шпоночних пазів та внутрішньою поверхнею втулки 3. Зазор “а” необхідний для вільного переміщення стержнів 7 при їх заклинюванні між валом 1 і втулкою 3 при передачі навантаження. Виконання проміжного елементу у ви гляді трьох циліндричних стержнів, які розміщені в шпоночних пазах з зазором відносно бокових стінок і контактують безпосередньо з дном пазів і втулкою 3, забезпечує центровку втулки 3 відносно вала 1, що підвищує точність з'єднання, зменшує товщину клейового шару, що збільшує міцність, та дозволяє передавати навантаження двома потоками, що підвищує надійність. Для з'єднань великих розмірів проміжний елемент може виконуватись з числом стержнів більшим трьох. Складається з'єднання переважно тепловим методом. В цьому випадку стержні 7 мають діаметр: d=h+d+(0,5-0,6)D де h - глибина лисок; d=0,05-0,1мм - оптимальна товщина клейового шару; D- складальний тепловий зазор, який забезпечує необхідний натяг між деталями 1, 7, 3 після виго товлення з'єднання. Складатися з'єднання може і запресовкою одного із стержнів 7 в з'єднання. Працює з'єднання наступним чином. При обертанні вал 1 через контактуючі з ним проміжний елемент 5 і клейовий шар 4, тобто двома паралельними потоками, передають навантаження на втулку 3, втягуючи її в синхронний рух. При цьому проміжний елемент 5 передає навантаження за рахунок сил заклинювання, які виникають між ним і втулкою 3 внаслідок затягування стержнів 7 в звужений зазор між втулкою і дном шпоночних пазів, а клейовий шар - за рахунок сил зрізу, які виникають в клейовому шарі. Так як стержнева форма проміжного елемента забезпечує одержання клейового шару в з'єднанні постійної товщини при одночасному її зменшенні, що виключено в прототипі, а навантаження між валом і втулкою передається двома парале-льними потоками, замість одного в прототипі, то міцність з'єднання зростає. При частковій втраті клейовим шаром роботоздатності внаслідок розвитку втомних тріщин, або його руйнуванні, навантаження повністю передається проміжним елементам і з'єднання може продовжувати певний час працювати, що підвищує його надійність. Відсутність зазору між проміжним елементом і втулкою забезпечує центровку втулки і вала, а отже підвищує якість з’єднання. Фіг. 1 2 36993 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
