Спосіб одержання клейового з’єднання

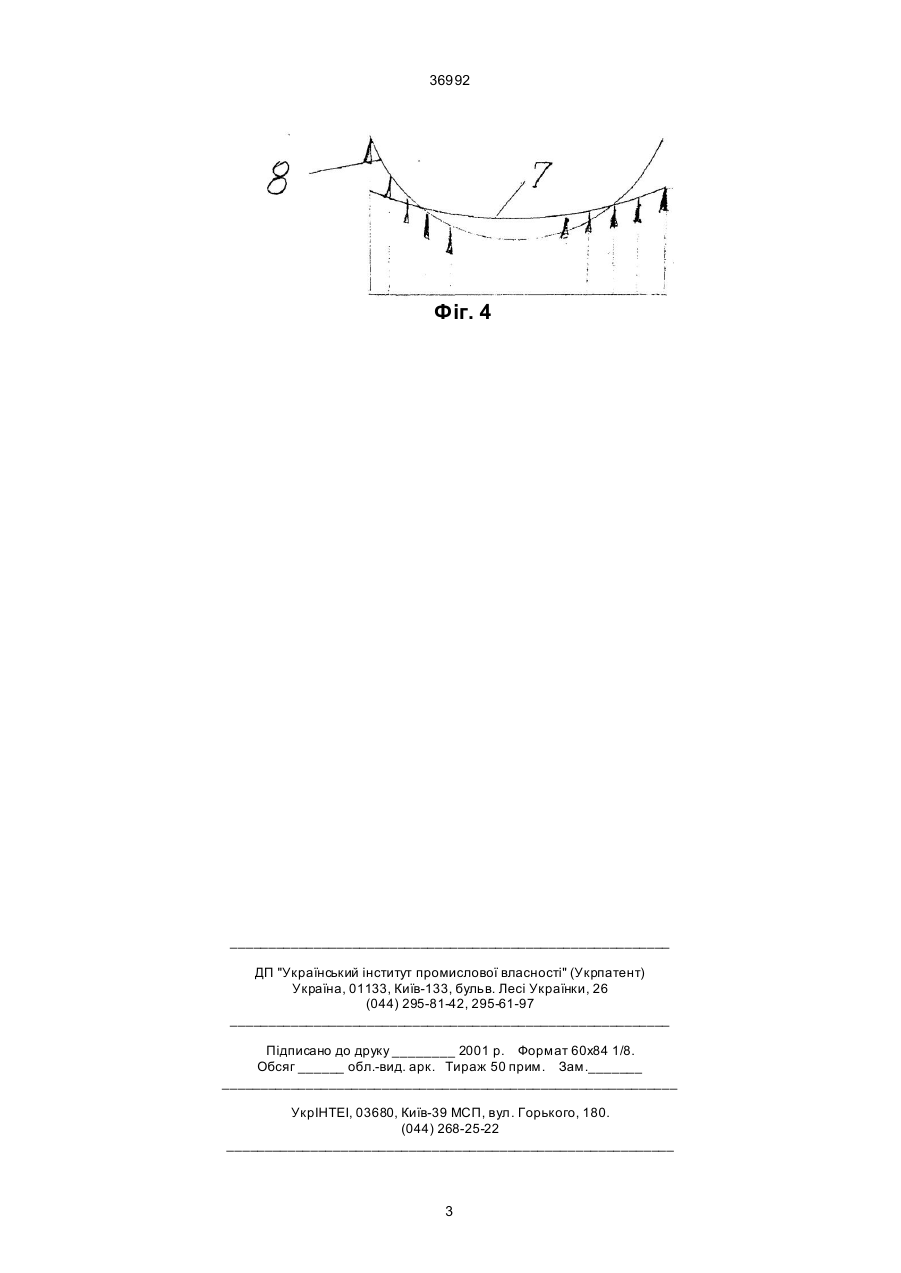

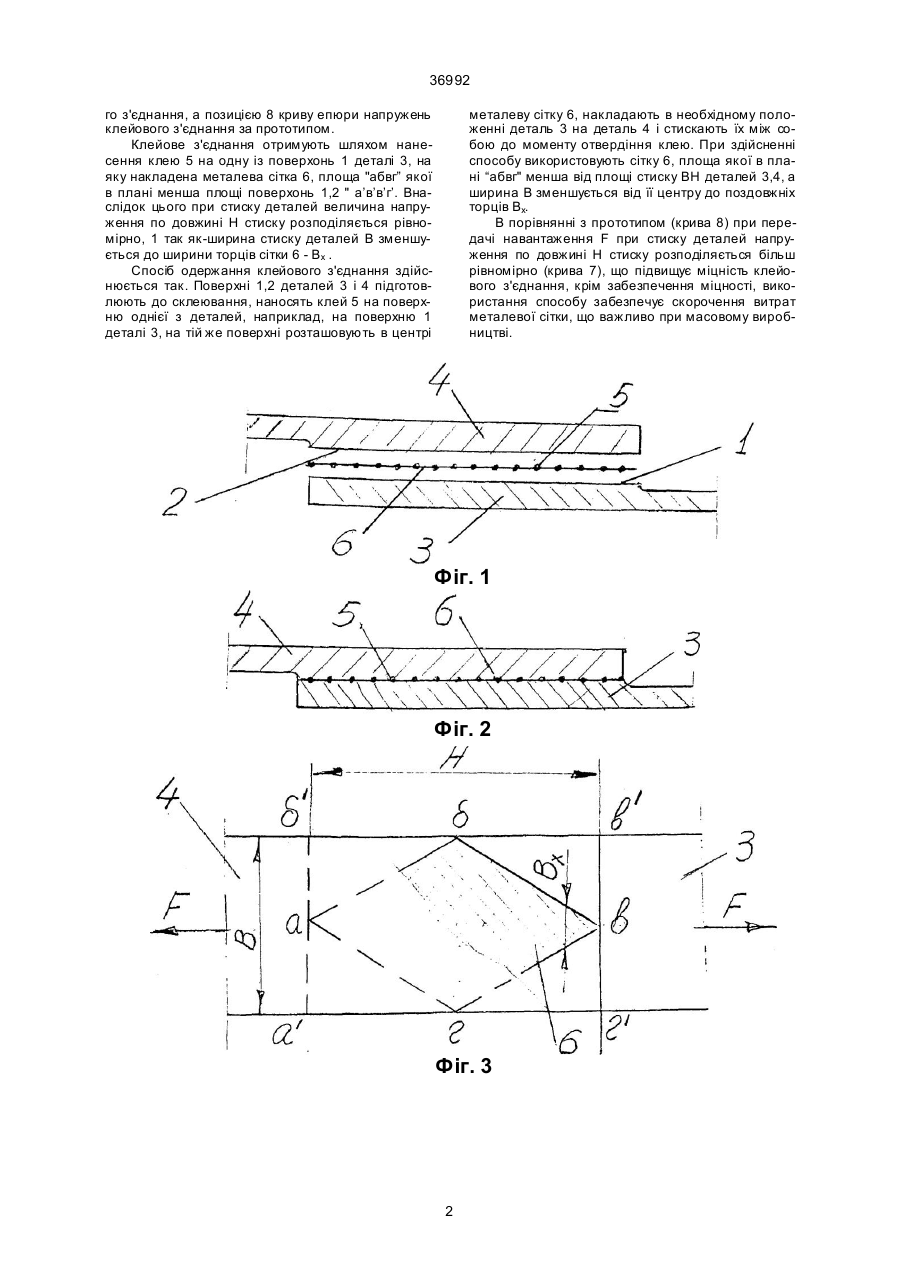

Спосіб одержання клейового з'єднання включає підготовку поверхонь до склеювання, нанесення клею на поверхню однієї з деталей, розташуванні в центрі на тій же поверхні сітки, накладання в необхідному положенні однієї деталі на другу, а також стиснення деталей до моменту отвердіння клею, відрізняється тим, що використовують сітку, площа якої в плані менша від площі стиску деталей, а ширина зменшується від її центру до поздовжніх торців. (19) (21) 2000031304 (22) 06.03.2000 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Зенкін Анатолій Семенович, Тривайло Михайло Семенович, Стаднік Наталія Володимирівна, Мо хамед Хусейн Муста фа, JO (73) КИЇВСЬКИЙ ДЕРЖАВНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 36992 го з'єднання, а позицією 8 криву епюри напружень клейового з'єднання за прототипом. Клейове з'єднання отримують шляхом нанесення клею 5 на одну із поверхонь 1 деталі 3, на яку накладена металева сітка 6, площа ''абвг” якої в плані менша площі поверхонь 1,2 " а’в’в’г’. Внаслідок цього при стиску деталей величина напруження по довжині Н стиску розподіляється рівномірно, 1 так як-ширина стиску деталей В зменшується до ширини торців сітки 6 - Вх . Спосіб одержання клейового з'єднання здійснюється так. Поверхні 1,2 деталей 3 і 4 підготовлюють до склеювання, наносять клей 5 на поверхню однієї з деталей, наприклад, на поверхню 1 деталі 3, на тій же поверхні розташовують в центрі металеву сітку 6, накладають в необхідному положенні деталь 3 на деталь 4 і стискають їх між собою до моменту отвердіння клею. При здійсненні способу використовують сітку 6, площа якої в плані “абвг" менша від площі стиску ВН деталей 3,4, а ширина В зменшується від її центру до поздовжніх торців Вх. В порівнянні з прототипом (крива 8) при передачі навантаження F при стиску деталей напруження по довжині Н стиску розподіляється більш рівномірно (крива 7), що підвищує міцність клейового з'єднання, крім забезпечення міцності, використання способу забезпечує скорочення витpaт металевої сітки, що важливо при масовому виробництві. Фіг. 1 Фіг. 2 Фіг. 3 2 36992 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
