Багатоповерхова будівля

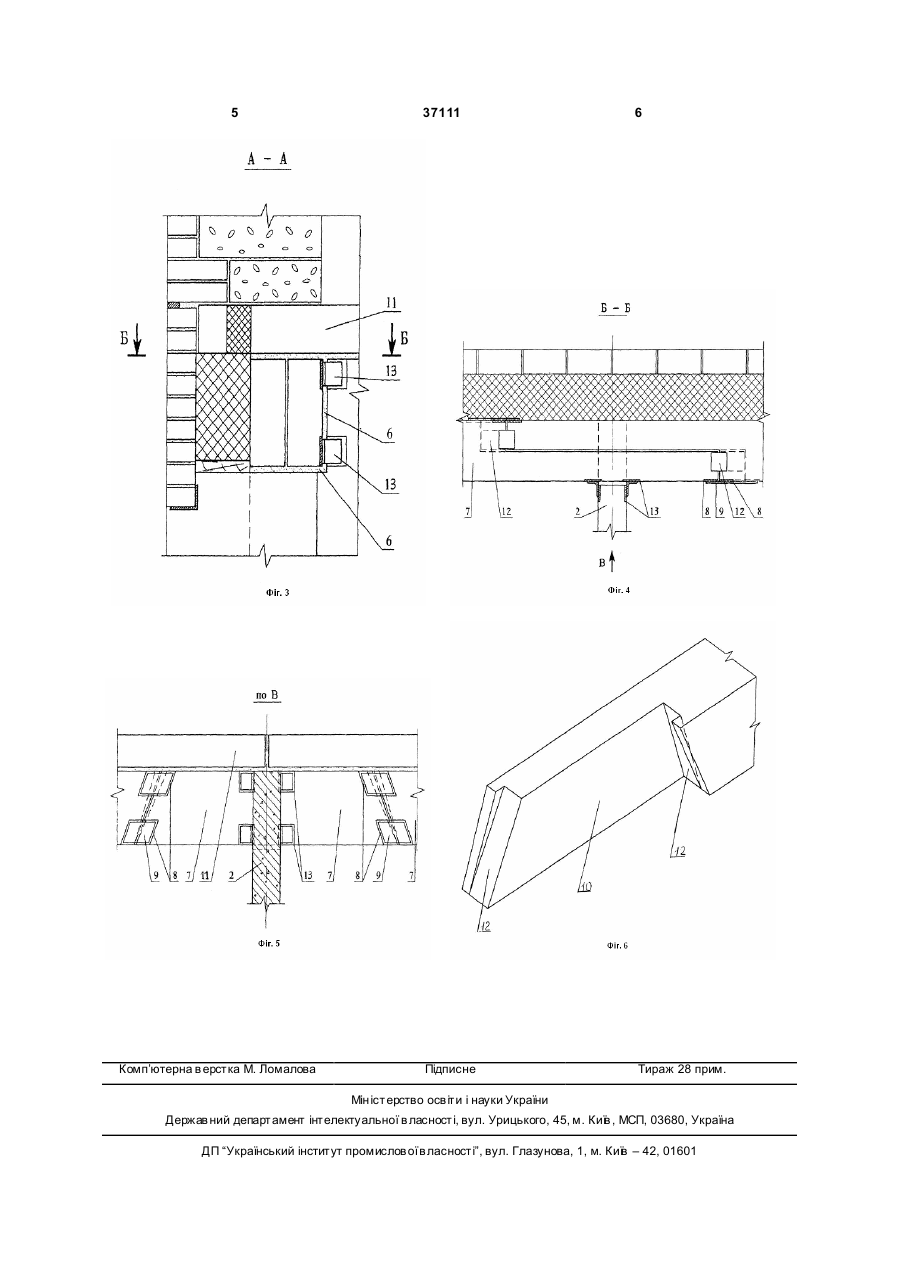

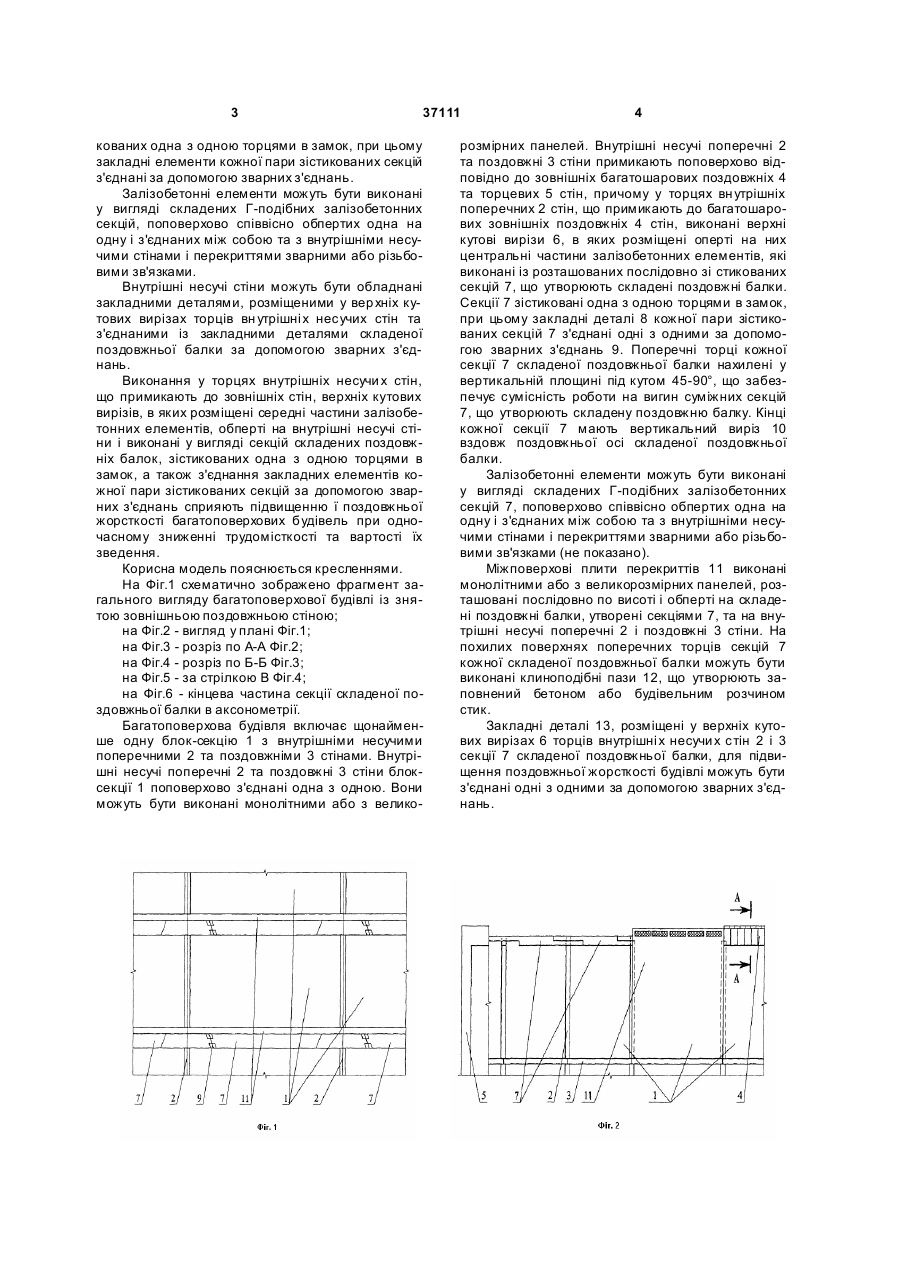

1. Багатоповерхова будівля, що містить залізобетонні елементи, на яких змонтовані поздовжні та торцеві зовнішні стіни, що мають віконні та балконні прорізи, міжповерхові плити перекриттів, розташовані послідовно по висоті, обперті на поздовжні та поперечні внутрішні несучі стіни і поповерхово з'єднані одна з одною, яка відрізняється тим, що у торцях внутрішніх несучи х стін, що примикають до зовнішніх стін, виконані верхні кутові вирізи, в яких розміщені середні частини залізобетонних елементів, обперті на внутрішні несучі сті 3 37111 кованих одна з одною торцями в замок, при цьому закладні елементи кожної пари зістикованих секцій з'єднані за допомогою зварних з'єднань. Залізобетонні елементи можуть бути виконані у вигляді складених Г-подібних залізобетонних секцій, поповерхово співвісно обпертих одна на одну і з'єднаних між собою та з внутрішніми несучими стінами і перекриттями зварними або різьбовими зв'язками. Внутрішні несучі стіни можуть бути обладнані закладними деталями, розміщеними у вер хніх кутових вирізах торців вн утрішні х несучих стін та з'єднаними із закладними деталями складеної поздовжньої балки за допомогою зварних з'єднань. Виконання у торцях внутрішніх несучи х стін, що примикають до зовнішніх стін, верхніх кутових вирізів, в яких розміщені середні частини залізобетонних елементів, обперті на внутрішні несучі стіни і виконані у вигляді секцій складених поздовжніх балок, зістикованих одна з одною торцями в замок, а також з'єднання закладних елементів кожної пари зістикованих секцій за допомогою зварних з'єднань сприяють підвищенню ї поздовжньої жорсткості багатоповерхових будівель при одночасному зниженні трудомісткості та вартості їх зведення. Корисна модель пояснюється кресленнями. На Фіг.1 схематично зображено фрагмент загального вигляду багатоповерхової будівлі із знятою зовнішньою поздовжньою стіною; на Фіг.2 - вигляд у плані Фіг.1; на Фіг.3 - розріз по А-А Фіг.2; на Фіг.4 - розріз по Б-Б Фіг.3; на Фіг.5 - за стрілкою В Фіг.4; на Фіг.6 - кінцева частина секції складеної поздовжньої балки в аксонометрії. Багатоповерхова будівля включає щонайменше одну блок-секцію 1 з внутрішніми несучими поперечними 2 та поздовжніми 3 стінами. Внутрішні несучі поперечні 2 та поздовжні 3 стіни блоксекції 1 поповерхово з'єднані одна з одною. Вони можуть бути виконані монолітними або з велико 4 розмірних панелей. Внутрішні несучі поперечні 2 та поздовжні 3 стіни примикають поповерхово відповідно до зовнішніх багатошарових поздовжніх 4 та торцевих 5 стін, причому у торцях вн утрішніх поперечних 2 стін, що примикають до багатошарових зовнішніх поздовжніх 4 стін, виконані верхні кутові вирізи 6, в яких розміщені оперті на них центральні частини залізобетонних елементів, які виконані із розташованих послідовно зі стикованих секцій 7, що утворюють складені поздовжні балки. Секції 7 зістиковані одна з одною торцями в замок, при цьому закладні деталі 8 кожної пари зістикованих секцій 7 з'єднані одні з одними за допомогою зварних з'єднань 9. Поперечні торці кожної секції 7 складеної поздовжньої балки нахилені у вертикальній площині під кутом 45-90°, що забезпечує сумісність роботи на вигин суміжних секцій 7, що утворюють складену поздовжню балку. Кінці кожної секції 7 мають вертикальний виріз 10 вздовж поздовжньої осі складеної поздовжньої балки. Залізобетонні елементи можуть бути виконані у вигляді складених Г-подібних залізобетонних секцій 7, поповерхово співвісно обпертих одна на одну і з'єднаних між собою та з внутрішніми несучими стінами і перекриттями зварними або різьбовими зв'язками (не показано). Міжповерхові плити перекриттів 11 виконані монолітними або з великорозмірних панелей, розташовані послідовно по висоті і обперті на складені поздовжні балки, утворені секціями 7, та на внутрішні несучі поперечні 2 і поздовжні 3 стіни. На похилих поверхнях поперечних торців секцій 7 кожної складеної поздовжньої балки можуть бути виконані клиноподібні пази 12, що утворюють заповнений бетоном або будівельним розчином стик. Закладні деталі 13, розміщені у верхніх кутових вирізах 6 торців внутрішні х несучи х стін 2 і 3 секції 7 складеної поздовжньої балки, для підвищення поздовжньої жорсткості будівлі можуть бути з'єднані одні з одними за допомогою зварних з'єднань. 5 Комп’ютерна в ерстка М. Ломалова 37111 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої власності”, вул. Глазунова, 1, м. Київ – 42, 01601
