Спосіб виконання ремонтно – відновлювальних робіт на газопроводах з ізоляційним покривом на основі бітумних мастик

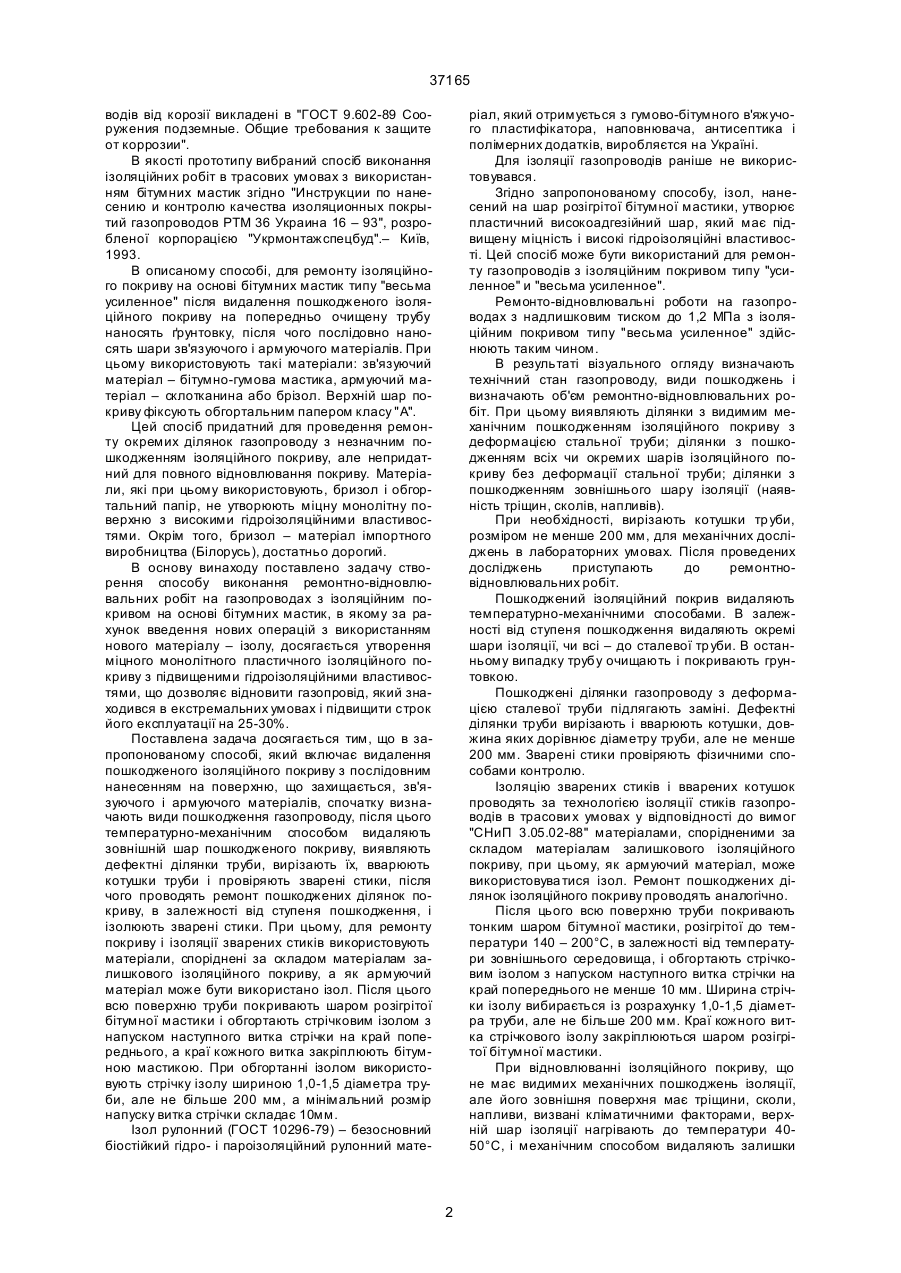

1. Спосіб виконання ремонтно-відновлювальних робіт на газопроводах з ізоляційним покривом на основі бітумних мастик, який включає видалення пошкодженого ізоляційного покриву з послідовним нанесенням на поверхню, що захищається, зв'язуючого і армуючого матеріалів, який відрізняє ться тим, що спочатку визначають види пошкодження газопроводу, після цього температурно-механічним способом видаляють зовнішній шар пошкодженого покриву, виявляють дефектні ділянки труби, вирізають їх, вварюють котушки 37165 водів від корозії викладені в "ГОСТ 9.602-89 Сооружения подземные. Общие требования к защите от коррозии". В якості прототипу вибраний спосіб виконання ізоляційних робіт в трасових умовах з використанням бітумних мастик згідно "Инструкции по нанесению и контролю качества изоляционных покрытий газопроводов PTM 36 Украина 16 – 93", розробленої корпорацією "Укрмонтажспецбуд".– Київ, 1993. В описаному способі, для ремонту ізоляційного покриву на основі бітумних мастик типу "весьма усиленное" після видалення пошкодженого ізоляційного покриву на попередньо очищену трубу наносять ґрунтовку, після чого послідовно наносять шари зв'язуючого і армуючого матеріалів. При цьому використовують такі матеріали: зв'язуючий матеріал – бітумно-гумова мастика, армуючий матеріал – склотканина або брізол. Верхній шар покриву фіксують обгортальним папером класу "А". Цей спосіб придатний для проведення ремонту окремих ділянок газопроводу з незначним пошкодженням ізоляційного покриву, але непридатний для повного відновлювання покриву. Матеріали, які при цьому використовують, бризол і обгортальний папір, не утворюють міцну монолітну поверхню з високими гідроізоляційними властивостями. Окрім того, бризол – матеріал імпортного виробництва (Білорусь), достатньо дорогий. В основу винаходу поставлено задачу створення способу виконання ремонтно-відновлювальних робіт на газопроводах з ізоляційним покривом на основі бітумних мастик, в якому за рахунок введення нових операцій з використанням нового матеріалу – ізолу, досягається утворення міцного монолітного пластичного ізоляційного покриву з підвищеними гідроізоляційними властивостями, що дозволяє відновити газопровід, який знаходився в екстремальних умовах і підвищити строк його експлуатації на 25-30%. Поставлена задача досягається тим, що в запропонованому способі, який включає видалення пошкодженого ізоляційного покриву з послідовним нанесенням на поверхню, що захищається, зв'язуючого і армуючого матеріалів, спочатку визначають види пошкодження газопроводу, після цього температурно-механічним способом видаляють зовнішній шар пошкодженого покриву, виявляють дефектні ділянки труби, вирізають їх, вварюють котушки труби і провіряють зварені стики, після чого проводять ремонт пошкоджених ділянок покриву, в залежності від ступеня пошкодження, і ізолюють зварені стики. При цьому, для ремонту покриву і ізоляції зварених стиків використовують матеріали, споріднені за складом матеріалам залишкового ізоляційного покриву, а як армуючий матеріал може бути використано ізол. Після цього всю поверхню труби покривають шаром розігрітої бітумної мастики і обгортають стрічковим ізолом з напуском наступного витка стрічки на край попереднього, а краї кожного витка закріплюють бітумною мастикою. При обгортанні ізолом використовують стрічку ізолу шириною 1,0-1,5 діаметра труби, але не більше 200 мм, а мінімальний розмір напуску витка стрічки складає 10мм. Ізол рулонний (ГОСТ 10296-79) – безосновний біостійкий гідро- і пароізоляційний рулонний мате ріал, який отримується з гумово-бітумного в'яжучого пластифікатора, наповнювача, антисептика і полімерних додатків, виробляєтся на Україні. Для ізоляції газопроводів раніше не використовувався. Згідно запропонованому способу, ізол, нанесений на шар розігрітої бітумної мастики, утворює пластичний високоадгезійний шар, який має підвищену міцність і високі гідроізоляційні властивості. Цей спосіб може бути використаний для ремонту газопроводів з ізоляційним покривом типу "усиленное" и "весьма усиленное". Ремонто-відновлювальні роботи на газопроводах з надлишковим тиском до 1,2 МПа з ізоляційним покривом типу "весьма усиленное" здійснюють таким чином. В результаті візуального огляду визначають технічний стан газопроводу, види пошкоджень і визначають об'єм ремонтно-відновлювальних робіт. При цьому виявляють ділянки з видимим механічним пошкодженням ізоляційного покриву з деформацією стальної труби; ділянки з пошкодженням всіх чи окремих шарів ізоляційного покриву без деформації стальної труби; ділянки з пошкодженням зовнішнього шару ізоляції (наявність тріщин, сколів, напливів). При необхідності, вирізають котушки тр уби, розміром не менше 200 мм, для механічних досліджень в лабораторних умовах. Після проведених досліджень приступають до ремонтновідновлювальних робіт. Пошкоджений ізоляційний покрив видаляють температурно-механічними способами. В залежності від ступеня пошкодження видаляють окремі шари ізоляції, чи всі – до сталевої тр уби. В останньому випадку трубу очищають і покривають грунтовкою. Пошкоджені ділянки газопроводу з деформацією сталевої труби підлягають заміні. Дефектні ділянки труби вирізають і вварюють котушки, довжина яких дорівнює діаметру труби, але не менше 200 мм. Зварені стики провіряють фізичними способами контролю. Ізоляцію зварених стиків і вварених котушок проводять за технологією ізоляції стиків газопроводів в трасови х умовах у відповідності до вимог "СНиП 3.05.02-88" матеріалами, спорідненими за складом матеріалам залишкового ізоляційного покриву, при цьому, як армуючий матеріал, може використовува тися ізол. Ремонт пошкоджених ділянок ізоляційного покриву проводять аналогічно. Після цього всю поверхню труби покривають тонким шаром бітумної мастики, розігрітої до температури 140 – 200°С, в залежності від температури зовнішнього середовища, і обгортають стрічковим ізолом з напуском наступного витка стрічки на край попереднього не менше 10 мм. Ширина стрічки ізолу вибирається із розрахунку 1,0-1,5 діаметра труби, але не більше 200 мм. Краї кожного витка стрічкового ізолу закріплюються шаром розігрітої бітумної мастики. При відновлюванні ізоляційного покриву, що не має видимих механічних пошкоджень ізоляції, але його зовнішня поверхня має тріщини, сколи, напливи, визвані кліматичними факторами, верхній шар ізоляції нагрівають до температури 4050°С, і механічним способом видаляють залишки 2 37165 обгортального паперу. Після цього всю поверхню труби покривають тонким шаром розігрітої бітумної мастики і обгортають стрічковим ізолом, як описано вище. В результаті виконаних ремонтно-відновлювальних робіт, згідно запропонованого способу, відновлений газопровід можна експлуатувати, а відновлена ізоляція являє собою цілісний монолітний пластичний покрив з підвищеною міцністю і підвищеними гідроізоляційними властивостями, що приводить до збільшення строку експлуатації газопроводу на 25-30%. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
