Формула / Реферат

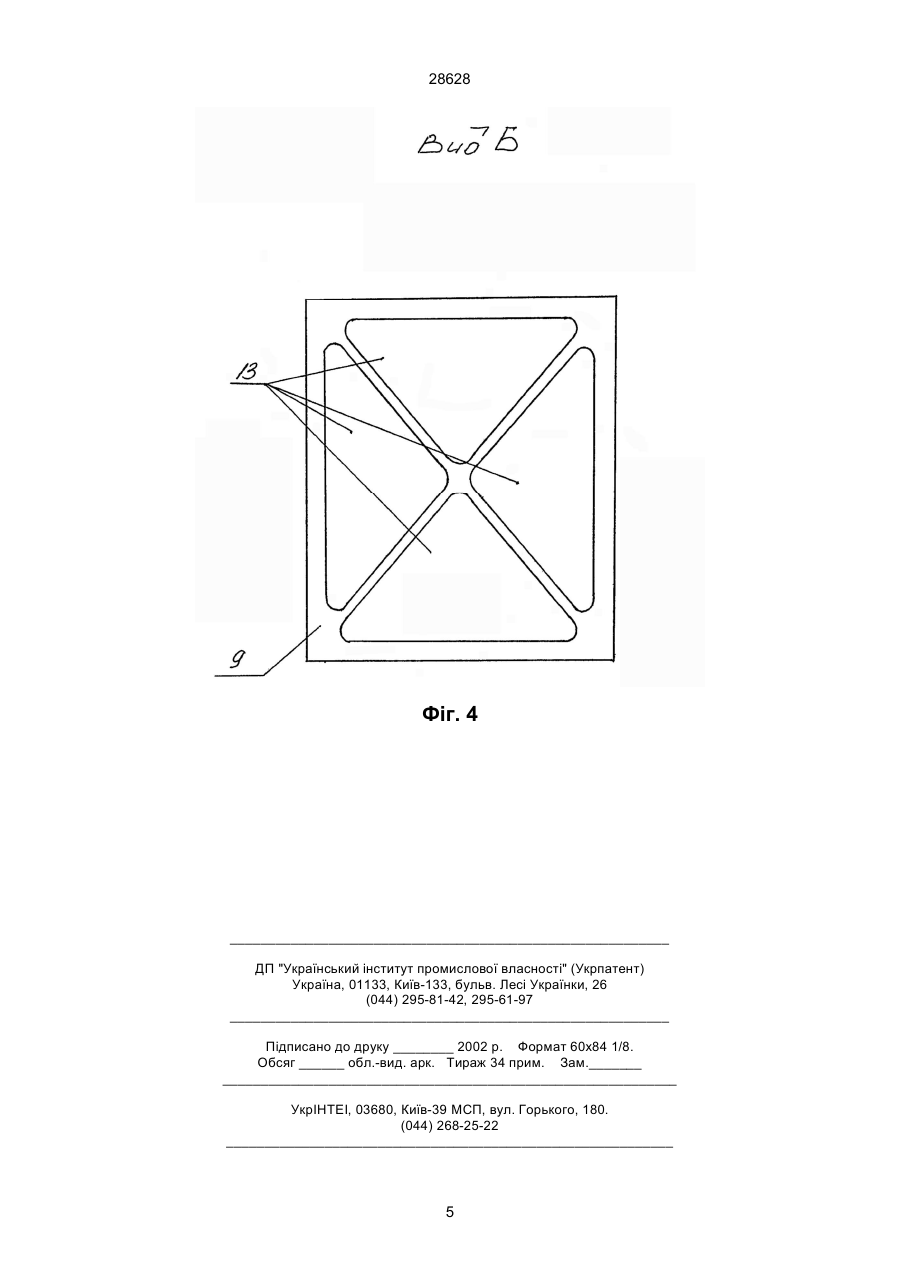

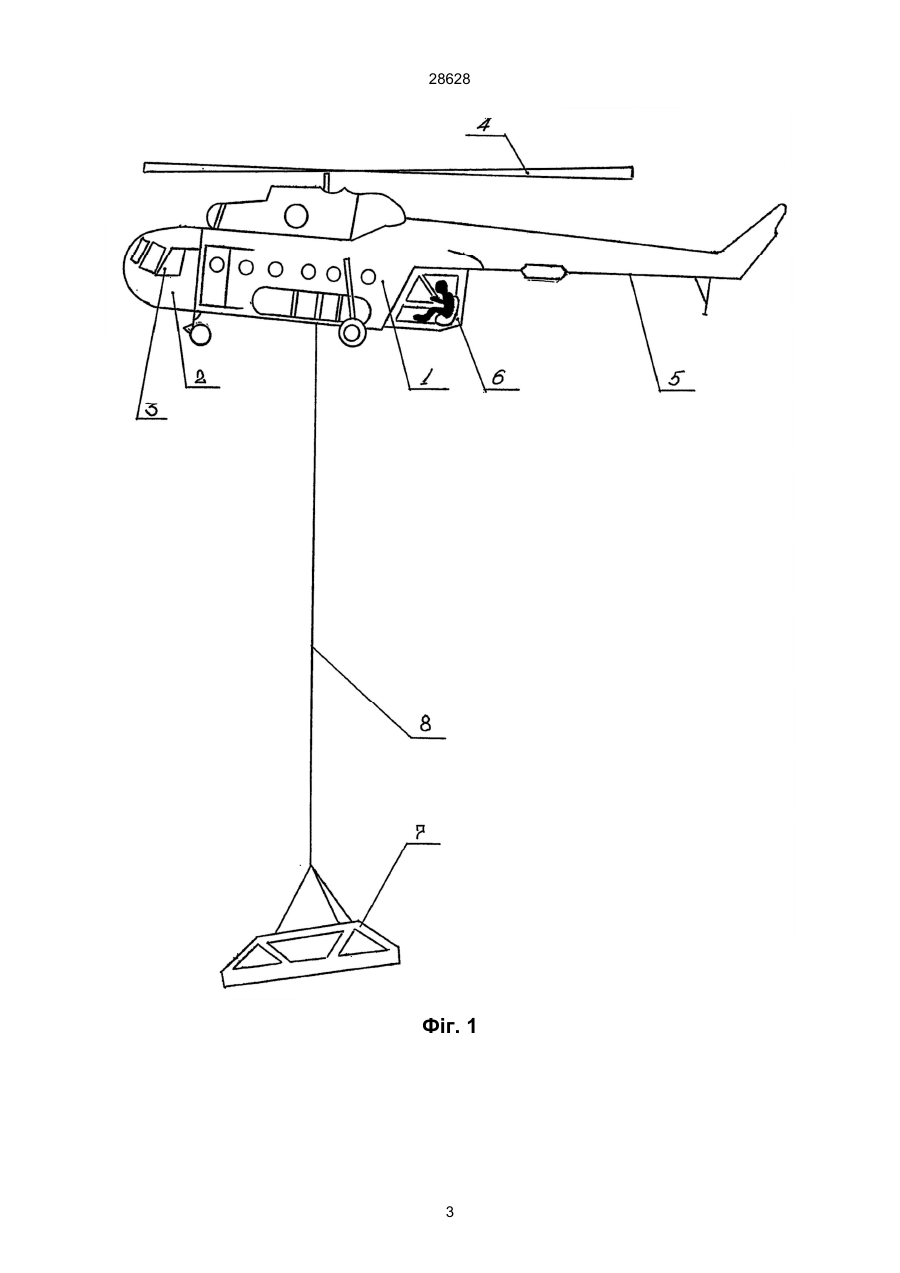

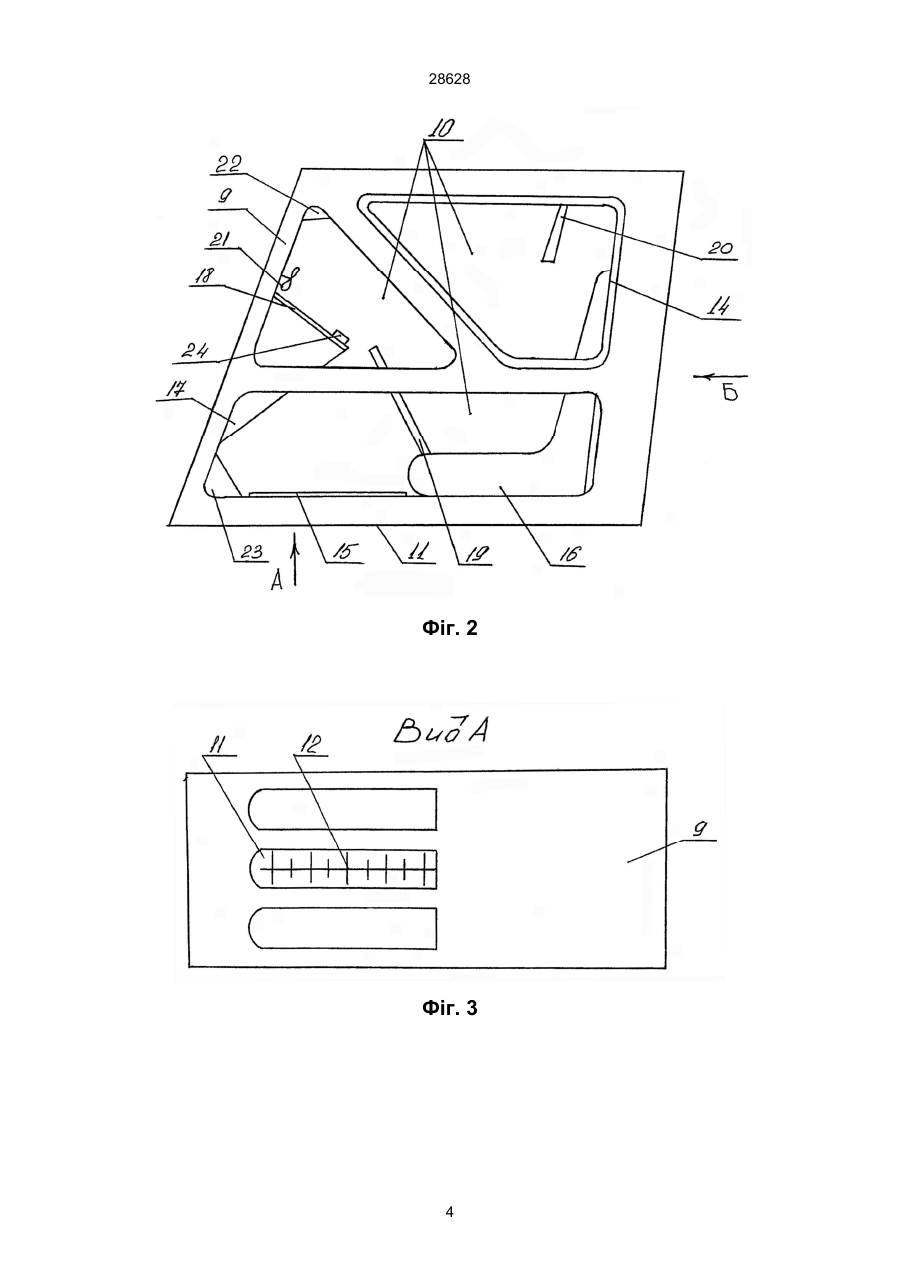

1. Гелікоптер для виконання монтажних робіт, що містить фюзеляж, у носовій частині якого розташована обладнана кабіна для управління польотом, несучий гвинт, двигун та шасі, додаткову кабіну, яка установлена у хвостовій частині фюзеляжу, сполучена з каркасом гелікоптеру, забезпечена системою управління польотом та монтажними роботами, що орієнтована для управління за польотом гелікоптеру, виконана апалюваною, який відрізняється тим, що він має довгу підвіску, додаткова кабіна виконана у вигляді металічного каркасу з бортовим, затильним та донним засклинням, на донному засклинні нанесено розмірну сітку, додаткова кабіна наділена патрубками обігріву засклиння, містить вентилятор, кондиціонер, систему з¢вязку, система управління польотом і монтажними роботами додаткової кабіни виконана такою що дублює систему управління польотом і монтажними роботами кабіни для управління польотом гелікоптера.

2. Гелікоптер по п. 1, який відрізняється тим, що у нього з обох борів додаткової кабіни виконано аварійні люки.

Текст

1. Гелікоптер для виконання монтажних робіт, що містить фюзеляж, у носовій частині якого розташована обладнана кабіна для управління польотом, несучий гвинт, двигун та шасі, додаткову кабіну, яка установлена у хвостовій частині фюзеляжу, сполучена з каркасом гелікоптеру, забезпечена системою управління польотом та монтаж 28628 ми, що орієнтована для управління за польотом гелікоптера, виконана опалюваною, згідно винаходу він має довгу підвіску, додаткова кабіна виконана у вигляді металічного каркасу з бортовим, затильним та донним засклинням, на донному засклинні нанесено розмірну сітку, додаткова кабіна містить патрубки обігріву засклиння, вентилятор, кондиціонер, систему зв'язку, система управління польотом і монтажними роботами додаткової кабіни виконана такою, що дублює систему управління польотом і монтажними роботами кабіни для управління польотом гелікоптера, згідно винаходу з обох бортів додаткової кабіни виконано аварійні люки. Між сукупністю суттєвих ознак винаходу і технічним результатом, якого можна досягти є такий причинно-наслідковий зв'язок: наявність зовнішньої довгої підвіски підвищить точність і ефективність робіт; наявність металічного каркасу, зміцнивши додаткову кабіну, дозволить використовувати при монтажі додатковій кабіни другого пілота, що підвищить ефективність монтажних робіт; засклення того що є, достатньо для повного огляду, а наявність каркасу не знизить ефективність проведення монтажних робіт; орієнтація пілота, який знаходиться у додатковій кабіні, (та систем, якими вона обладнана) обличчям до напрямку польоту є для нього звичною, не потребує звикання до виконання операцій з управління, забезпечує такий самий огляд, що і у пілота, який знаходиться у кабіні управління польотом, і тим самим підвищує ефективність виконання робіт; наявність нанесеної сітки на донному засклинні дозволить виконувати точну наводку конструкції, яку монтують, тим самим підвищить ефективність проведення монтажних робіт; можливість встановлення у додатковій кабіні додаткових сидінь для пілотів дозволить використовувати при роботі, наприклад двох працівників, тим самим збільшити огляд і підвищити ефективність проведення монтажних робіт; наявність патрубків обігрівання засклиння дозволить підвищити ефективність проведення робіт при будь-яких метеорологічних умовах; наявність дублювання системи управління і монтажних робіт, підвищить надійність проведення монтажних робіт при виникненні непередбачених ситуацій, як то викид пилу чи пари, зміна напрямку руху повітря і т.д.; наявність вентилятора і кондиціонера підвищить комфортність умов роботи пілотів у кабіні, тим самим буде сприяти підвищенню ефективності монтажних робіт; наявність зв'язку між додатковою кабіною, кабіною управління і землею дозволить оперативно вирішувати питання передачі управління гелікоптером у додаткову кабіну, що підвищить надійність робіт; наявність з бортів додаткової кабіни аварійних люків підвищить психологічний спокій пілотів, створивши тим самим умови для підвищення ефективності монтажних робіт. Винахід проілюстровано графічним матеріалом, де на фіг. 1 зображено гелікоптер для виконання монтажних робіт, на фіг. 2 - вид збоку на додаткову кабіну, на фіг. 3 - вид А знизу на додаткову кабіну, на фіг. 4 - вид Б на фіг. 2. Гелікоптер містить фюзеляж 1, носову частину 2, кабіну для управління польотом 3, систему управління польотом і монтажними роботами (на фігурі не показано), несучий гвинт 4, хвостову частину 5, додаткову кабіну 6, яку установлено у хвостовій частині 5, після вантажного відсіку (на фігурі не показаний) і закріплено до каркасу фюзеляжу 1 по прорізу вантажного люка (на фігурі непоказаний). Прохід (на фігурі не показаний) у додаткову кабіну 6 зсередини гелікоптеру. Вантаж (конструкція, яку монтують) 7 підвішено на довгій підвісці 9. Кабіна 6 містить металічний каркас 9, бортове засклиння 10, донне засклиння 11 з нанесеною розмірною сіткою 12, затильне засклиння 13, кришки аварійних люків 14 з механізмами аварійного скинення (на фігурі не показані), патрубки обігріву засклиння 15, крісла з прив'язними ремінями 16. Систему управління польотом та монтажними роботами додаткової кабіни 6 на фіг. 2 представлено приборною дошкою 17, пультом управління 18, а також додатково важелями ручного механічного управління: ручкою загального ходу 19, та ручкою циклічного ходу 20, які підвищують надійність проведення монтажу. У додатковій кабіні 6 розміщені вентилятор 21, кондиціонер 22, радіатор опалення 23, мікрофон радіозв'язку 24. Для установлення додаткової кабіни 6 знімають стулки люка вантажного відсіку (на фігурі не показані) і закріплюють кабіну 6 до каркасу фюзеляжу 1. Від вантажного відсіку кабіна 6 може бути відокремлена прозорою перегородкою, у якій може бути виконаний отвір чи двері для проходу. Важить кабіна 150-160 кг, експлуатаційні центровки залишаються у допустимих межах. Для виконання монтажних робіт за допомогою гелікоптеру один пілот екіпажу знаходиться у кабіні управління польотом 3, у додатковій кабіні 6 знаходиться другий пілот, який має порівняно більший досвід (при необхідності там може знаходитися ще один пілот). Коли вантаж 7 доставлено до місця монтажу за допомогою системи зв'язку управління гелікоптером передається з кабіни 3 до кабіни 6. Виконують монтажне висіння, яке практично переходить у вертикальне зниження, а потім установлення вантажу 7 у проектне положення. Після цього виконують контрольне висіння для оцінки реального положення вантажу 7, відокремлення його від строп і відхід гелікоптера з зони монтажу вертикально угору. Відліт з зони здійснюється з кабіни управління польотом 3. Наведення вантажу 7 здійснюється за допомогою сітки 12 донного засклиння 11 шляхом суміщення монтажних рисок на об'єкті і ліній сітки 12. 2 28628 Фіг. 1 3 28628 Фіг. 2 Фіг. 3 4 28628 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5

Дивитися

Додаткова інформація

Назва патенту англійською

Helicopter for fulfilling installation works

Автори англійською

Kozlovskyi Leonid Kostiantynovych, Sumovskii Nikolai Aleksandrovich, Yermashov Aleksandr Konstantinovich, Diatlov Viacheslav Vladimirovich

Назва патенту російською

Геликоптер для выполнения монтажных работ

Автори російською

Козловский Леонид Константинович, Сумовский Николай Александрович, Ермашов Александр Константинович, Дятлов Вячеслав Владимирович

МПК / Мітки

МПК: B64C 27/00

Мітки: гелікоптер, виконання, робіт, монтажних
