Волоконно-оптичний пірометр
Формула / Реферат
Волоконно-оптичний пірометр, що складається з сенсорного сфероподібного елемента з халькогенідних інфрачервоних світловодів з дзеркальними торцями, волоконно-оптичних розгалужувачів, мультиплексора, демультиплексора, ліній зв'язку та пристрою обробки інформації, який відрізняється тим, що в конструкції сенсорного елемента застосовано однорідні термостійкі матеріали з однаковим коефіцієнтом теплового розширення та відсутні пристрій двокоординатного обертання та електричні лінії живлення.
Текст

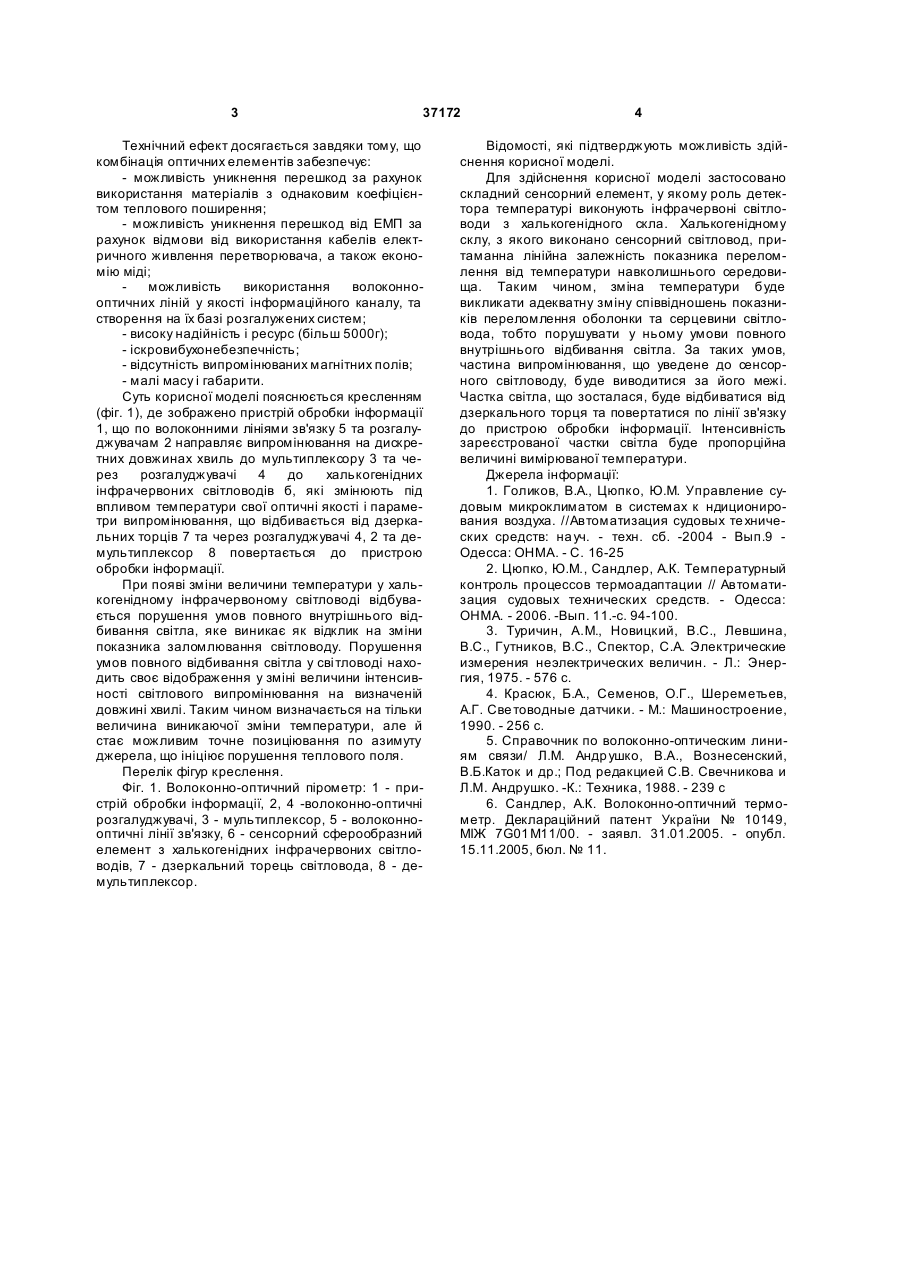

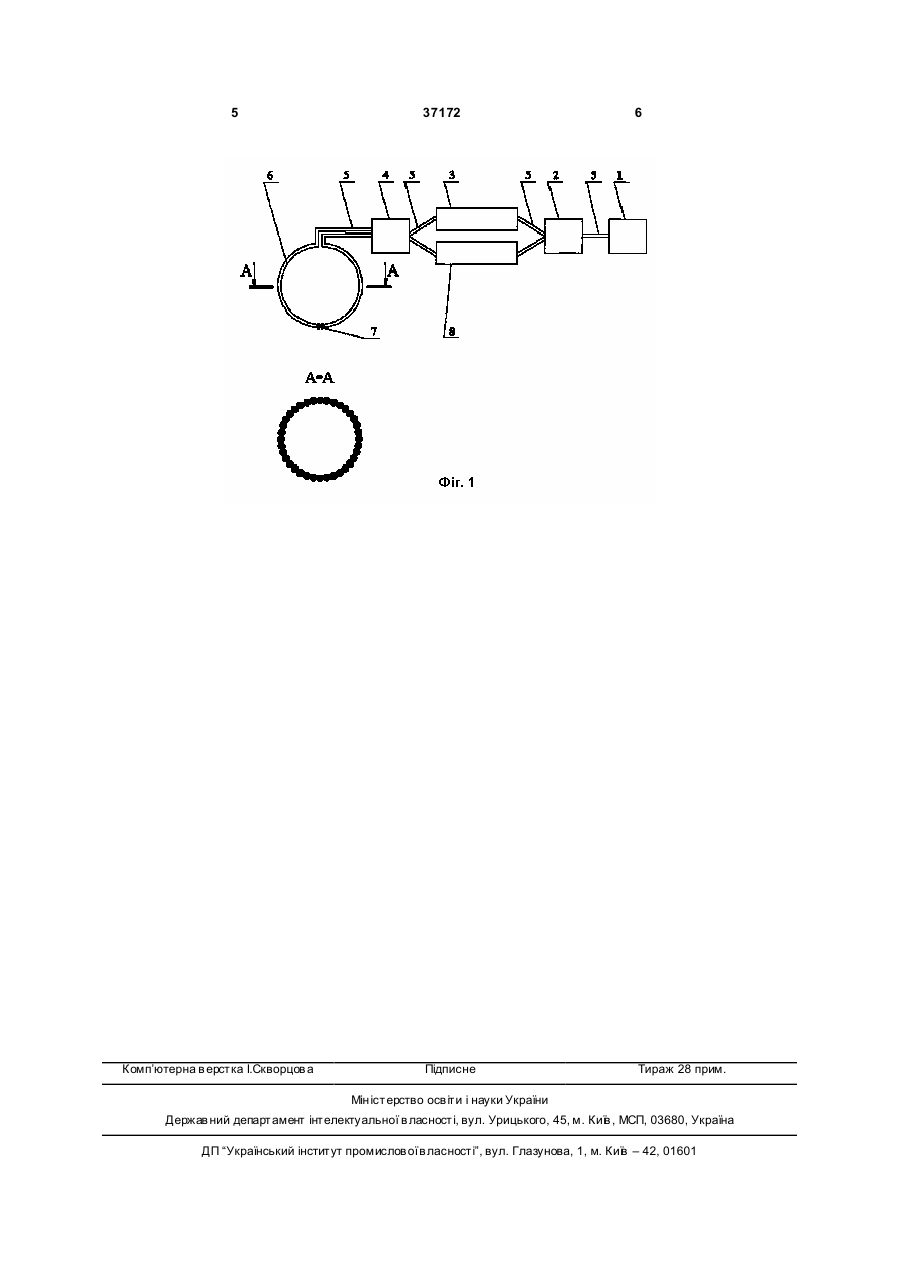

Волоконно-оптичний пірометр, що складається з сенсорного сфероподібного елемента з халькогенідних інфрачервоних світловодів з дзеркаль 3 37172 Технічний ефект досягається завдяки тому, що комбінація оптичних елементів забезпечує: - можливість уникнення перешкод за рахунок використання матеріалів з однаковим коефіцієнтом теплового поширення; - можливість уникнення перешкод від ЕМП за рахунок відмови від використання кабелів електричного живлення перетворювача, а також економію міді; можливість використання волоконнооптичних ліній у якості інформаційного каналу, та створення на їх базі розгалужених систем; - високу надійність і ресурс (більш 5000г); - іскровибухонебезпечність; - відсутність випромінюваних магнітних полів; - малі масу і габарити. Суть корисної моделі пояснюється кресленням (фіг. 1), де зображено пристрій обробки інформації 1, що по волоконними лініями зв'язку 5 та розгалуджувачам 2 направляє випромінювання на дискретних довжинах хвиль до мультиплексору 3 та через розгалуджувачі 4 до халькогенідних інфрачервоних світловодів б, які змінюють під впливом температури свої оптичні якості і параметри випромінювання, що відбивається від дзеркальних торців 7 та через розгалуджувачі 4, 2 та демультиплексор 8 повертається до пристрою обробки інформації. При появі зміни величини температури у халькогенідному інфрачервоному світловоді відбувається порушення умов повного внутрішнього відбивання світла, яке виникає як відклик на зміни показника заломлювання світловоду. Порушення умов повного відбивання світла у сві тловоді находить своє відображення у зміні величини інтенсивності світлового випромінювання на визначеній довжині хвилі. Таким чином визначається на тільки величина виникаючої зміни температури, але й стає можливим точне позиціювання по азимуту джерела, що ініціює порушення теплового поля. Перелік фігур креслення. Фіг. 1. Волоконно-оптичний пірометр: 1 - пристрій обробки інформації, 2, 4 -волоконно-оптичні розгалуджувачі, 3 - мультиплексор, 5 - волоконнооптичні лінії зв'язку, 6 - сенсорний сферообразний елемент з халькогенідних інфрачервоних світловодів, 7 - дзеркальний торець світловода, 8 - демультиплексор. 4 Відомості, які підтверджують можливість здійснення корисної моделі. Для здійснення корисної моделі застосовано складний сенсорний елемент, у якому роль детектора температурі виконують інфрачервоні світловоди з халькогенідного скла. Халькогенідному склу, з якого виконано сенсорний світловод, притаманна лінійна залежність показника переломлення від температури навколишнього середовища. Таким чином, зміна температури буде викликати адекватну зміну співвідношень показників переломлення оболонки та серцевини світловода, тобто порушувати у ньому умови повного внутрішнього відбивання світла. За таких умов, частина випромінювання, що уведене до сенсорного світловоду, буде виводитися за його межі. Частка світла, що зосталася, буде відбиватися від дзеркального торця та повертатися по лінії зв'язку до пристрою обробки інформації. Інтенсивність зареєстрованої частки світла буде пропорційна величині вимірюваної температури. Джерела інформації: 1. Голиков, В.А., Цюпко, Ю.М. Управление судовым микроклиматом в системах к ндиционирования воздуха. //Автоматизация судовых те хнических средств: на уч. - техн. сб. -2004 - Вып.9 Одесса: ОНМА. - С. 16-25 2. Цюпко, Ю.М., Сандлер, А.К. Температурный контроль процессов термоадаптации // Автоматизация судовых технических средств. - Одесса: ОНМА. - 2006. -Вып. 11.-с. 94-100. 3. Туричин, A.M., Новицкий, B.C., Левшина, B.C., Гутников, B.C., Спектор, С.А. Электрические измерения неэлектрических величин. - Л.: Энергия, 1975. - 576 с. 4. Красюк, Б.А., Семенов, О.Г., Шереметьев, А.Г. Све товодные датчики. - М.: Машиностроение, 1990. - 256 с. 5. Справочник по волоконно-оптическим линиям связи/ Л.М. Андр ушко, В.А., Вознесенский, В.Б.Каток и др.; Под редакцией С.В. Свечникова и Л.М. Андрушко. -К.: Техника, 1988. - 239 с 6. Сандлер, А.К. Волоконно-оптичний термометр. Деклараційний патент України № 10149, МІЖ 7G01 M11/00. - заявл. 31.01.2005. - опубл. 15.11.2005, бюл. № 11. 5 Комп’ютерна в ерстка І.Скворцов а 37172 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFiber-optical pyrometer
Автори англійськоюTsiupko Yurii Mykhailovych
Назва патенту російськоюВолоконно-оптический пирометр
Автори російськоюЦюпко Юрий Михайлович
МПК / Мітки
МПК: G01M 11/00
Мітки: волоконно-оптичний, пірометр
