1. Контактна тарілка для масообмінних апаратів, що включає основу з отворами для проходження газу (пари), а також клапани з обмежувальними елементами, яка відрізняється тим, що клапани мають форму двох сполучених циліндричних профілів, причому частина клапана, направлена проти руху рідини, розташована опуклою поверхнею вниз, а частина клапана, направлена у бік руху рідини, розташована опуклою поверхнею вверх.

2. Контактна тарілка за п. 1, яка відрізняється тим, що середня частина клапана,направлена проти руху рідини, виконана з радіусом кривизни меншим, ніж радіус периферійної частини клапана.

3. Контактна тарілка за кожним з пп. 1-2, яка відрізняється тим, що на частині клапана, направленій у бік руху рідини, виконані заглиблення, направлені опуклостями до основи тарілки.

Текст

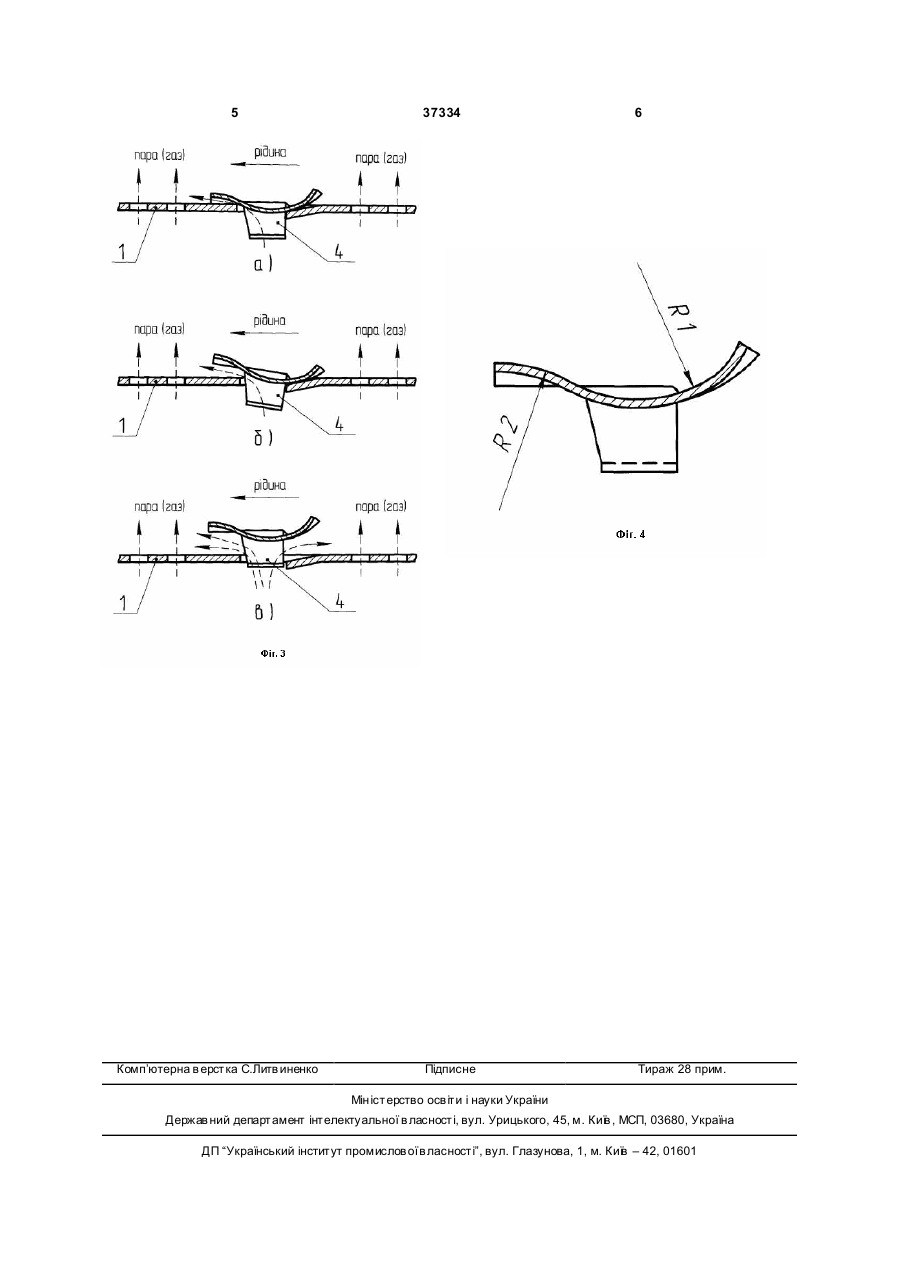

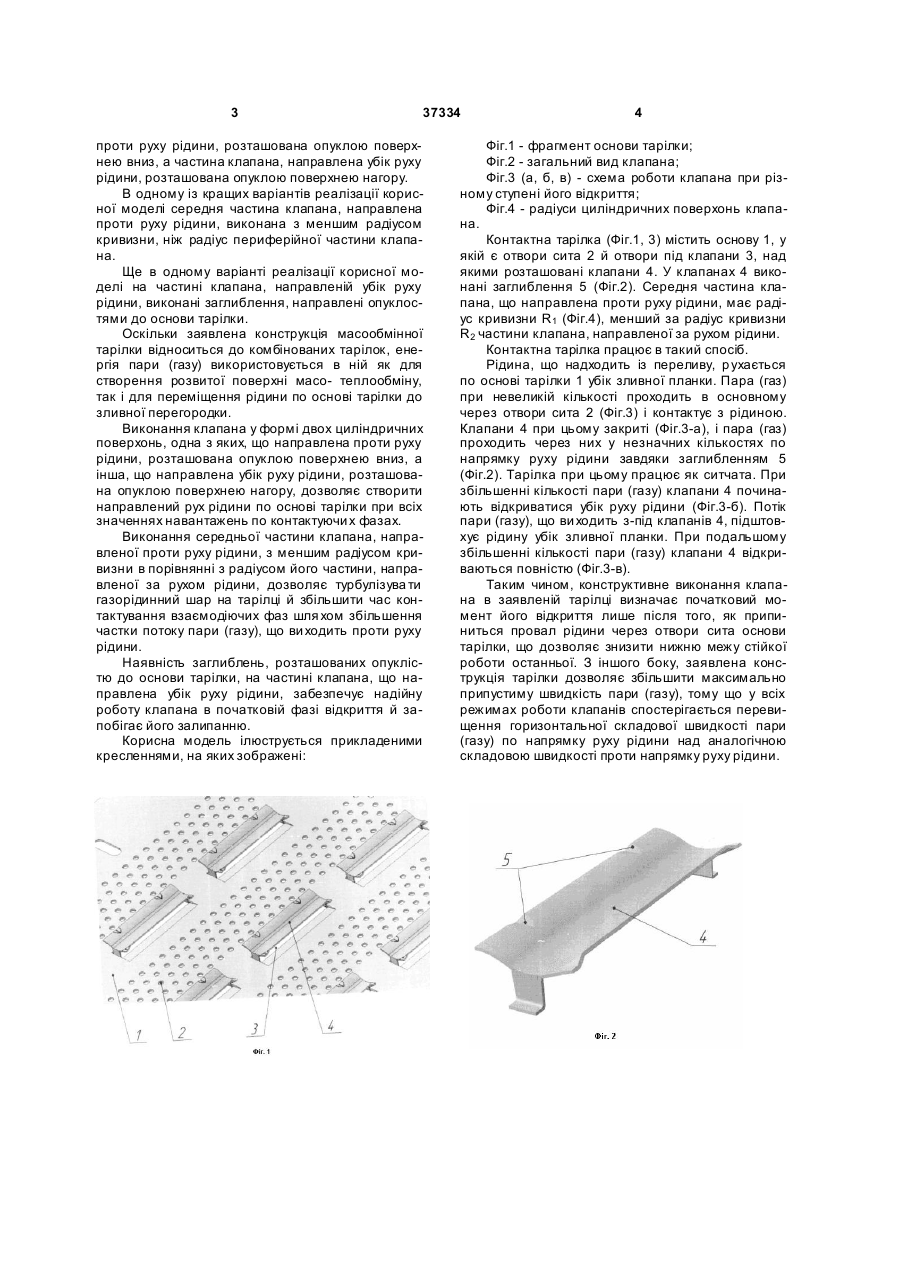

1. Контактна тарілка для масообмінних апаратів, що включає основу з отворами для проходження газу (пари), а також клапани з обмежувальними елементами, яка відрізняється тим, що клапани мають форму двох сполучених циліндри 3 37334 проти руху рідини, розташована опуклою поверхнею вниз, а частина клапана, направлена убік руху рідини, розташована опуклою поверхнею нагору. В одному із кращих варіантів реалізації корисної моделі середня частина клапана, направлена проти руху рідини, виконана з меншим радіусом кривизни, ніж радіус периферійної частини клапана. Ще в одному варіанті реалізації корисної моделі на частині клапана, направленій убік руху рідини, виконані заглиблення, направлені опуклостями до основи тарілки. Оскільки заявлена конструкція масообмінної тарілки відноситься до комбінованих тарілок, енергія пари (газу) використовується в ній як для створення розвитої поверхні масо- теплообміну, так і для переміщення рідини по основі тарілки до зливної перегородки. Виконання клапана у формі двох циліндричних поверхонь, одна з яких, що направлена проти руху рідини, розташована опуклою поверхнею вниз, а інша, що направлена убік руху рідини, розташована опуклою поверхнею нагору, дозволяє створити направлений рух рідини по основі тарілки при всіх значеннях навантажень по контактуючи х фазах. Виконання середньої частини клапана, направленої проти руху рідини, з меншим радіусом кривизни в порівнянні з радіусом його частини, направленої за рухом рідини, дозволяє турбулізува ти газорідинний шар на тарілці й збільшити час контактування взаємодіючих фаз шля хом збільшення частки потоку пари (газу), що ви ходить проти руху рідини. Наявність заглиблень, розташованих опуклістю до основи тарілки, на частині клапана, що направлена убік руху рідини, забезпечує надійну роботу клапана в початковій фазі відкриття й запобігає його залипанню. Корисна модель ілюструється прикладеними кресленнями, на яких зображені: 4 Фіг.1 - фрагмент основи тарілки; Фіг.2 - загальний вид клапана; Фіг.3 (а, б, в) - схема роботи клапана при різному ступені його відкриття; Фіг.4 - радіуси циліндричних поверхонь клапана. Контактна тарілка (Фіг.1, 3) містить основу 1, у якій є отвори сита 2 й отвори під клапани 3, над якими розташовані клапани 4. У клапанах 4 виконані заглиблення 5 (Фіг.2). Середня частина клапана, що направлена проти руху рідини, має радіус кривизни R1 (Фіг.4), менший за радіус кривизни R2 частини клапана, направленої за рухом рідини. Контактна тарілка працює в такий спосіб. Рідина, що надходить із переливу, р ухається по основі тарілки 1 убік зливної планки. Пара (газ) при невеликій кількості проходить в основному через отвори сита 2 (Фіг.3) і контактує з рідиною. Клапани 4 при цьому закриті (Фіг.3-а), і пара (газ) проходить через них у незначних кількостях по напрямку руху рідини завдяки заглибленням 5 (Фіг.2). Тарілка при цьому працює як ситчата. При збільшенні кількості пари (газу) клапани 4 починають відкриватися убік руху рідини (Фіг.3-б). Потік пари (газу), що ви ходить з-під клапанів 4, підштовхує рідину убік зливної планки. При подальшому збільшенні кількості пари (газу) клапани 4 відкриваються повністю (Фіг.3-в). Таким чином, конструктивне виконання клапана в заявленій тарілці визначає початковий момент його відкриття лише після того, як припиниться провал рідини через отвори сита основи тарілки, що дозволяє знизити нижню межу стійкої роботи останньої. З іншого боку, заявлена конструкція тарілки дозволяє збільшити максимально припустиму швидкість пари (газу), тому що у всіх режимах роботи клапанів спостерігається перевищення горизонтальної складової швидкості пари (газу) по напрямку руху рідини над аналогічною складовою швидкості проти напрямку руху рідини. 5 Комп’ютерна в ерстка C.Литв иненко 37334 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Contact plate for mass-exchange apparatuses

Автори англійською

Sulima Anatolii Mykolaiovych, Shepotko Iryna Pavlivna, Danylov Dmytro Yuriiovych, Halaktionov Viacheslav Volodymyrovych

Назва патенту російською

Контактная тарелка для массообменных аппаратов

Автори російською

Сулима Анатолий Николаевич, Шепотько Ирина Павловна, Данилов Дмитрий Юрьевич, Галактионов Вячеслав Владимирович

МПК / Мітки

МПК: B01D 3/14

Мітки: тарілка, контактна, масообмінних, апаратів
