Прогінний комплексний легкобетонний елемент з композитною стрижневою арматурою

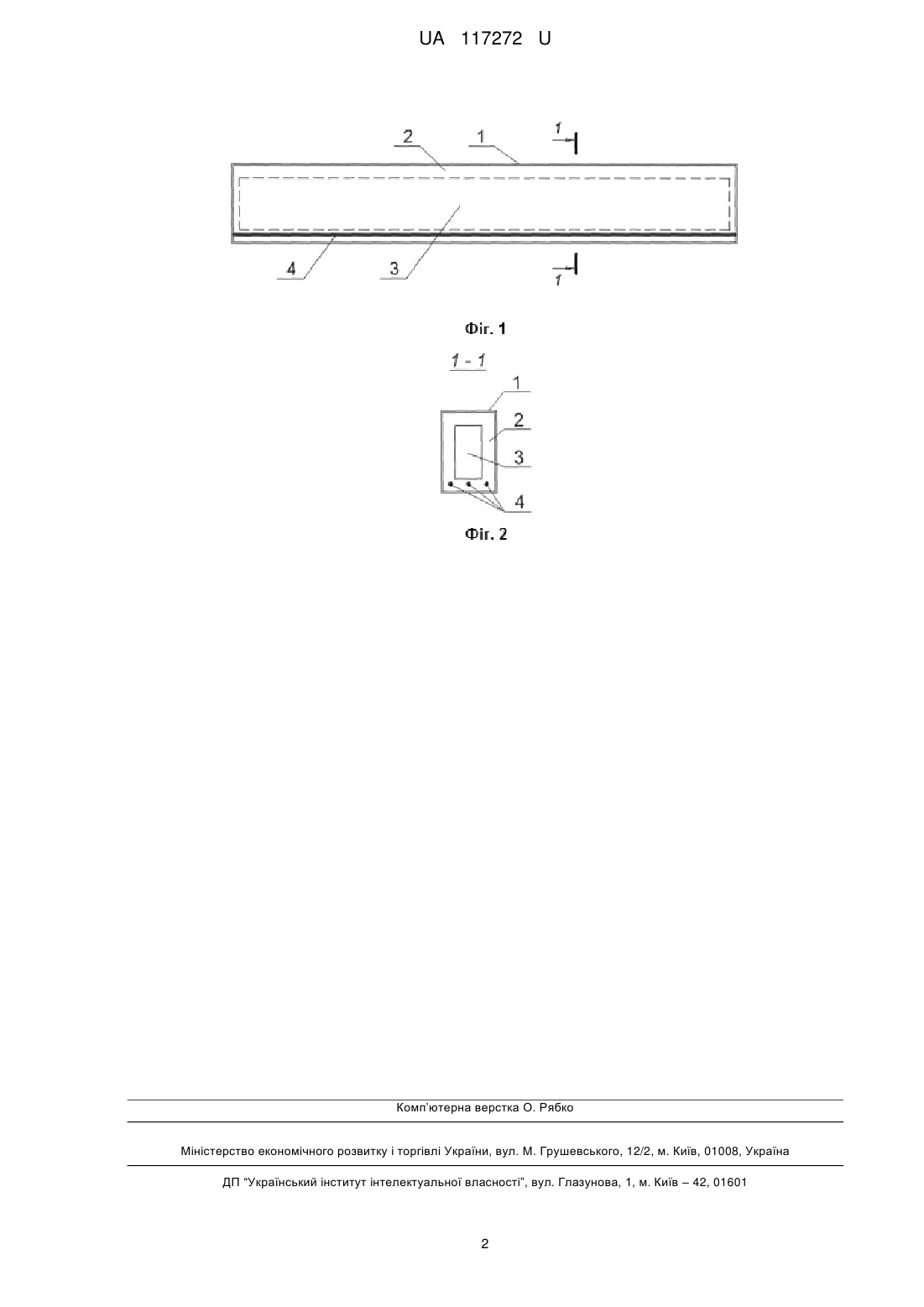

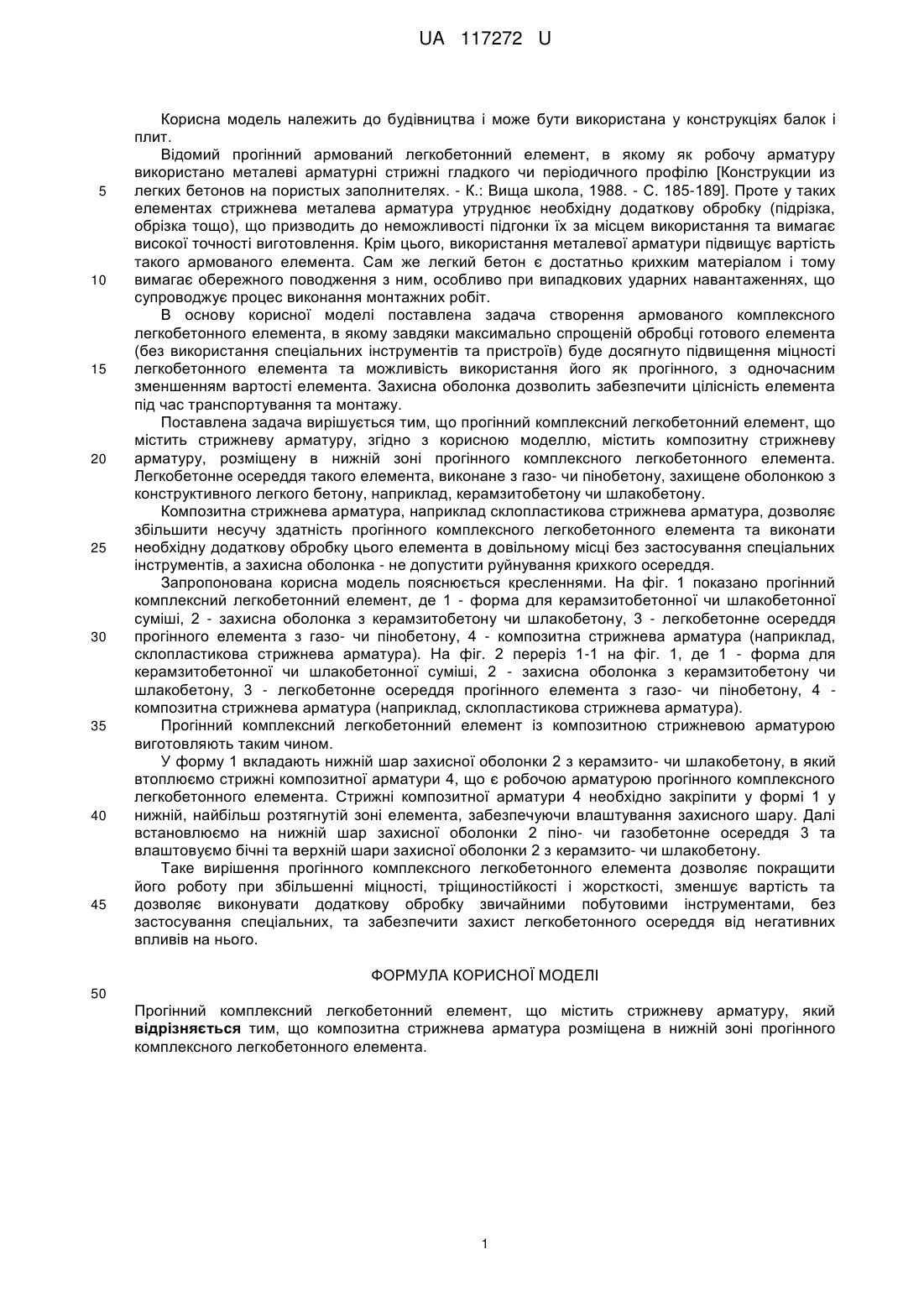

Реферат: Прогінний комплексний легкобетонний елемент містить стрижневу арматуру. Композитна стрижнева арматура розміщена в нижній зоні прогінного комплексного легкобетонного елемента. UA 117272 U (54) ПРОГІННИЙ КОМПЛЕКСНИЙ ЛЕГКОБЕТОННИЙ ЕЛЕМЕНТ З КОМПОЗИТНОЮ СТРИЖНЕВОЮ АРМАТУРОЮ UA 117272 U UA 117272 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до будівництва і може бути використана у конструкціях балок і плит. Відомий прогінний армований легкобетонний елемент, в якому як робочу арматуру використано металеві арматурні стрижні гладкого чи періодичного профілю [Конструкции из легких бетонов на пористых заполнителях. - К.: Вища школа, 1988. - С. 185-189]. Проте у таких елементах стрижнева металева арматура утруднює необхідну додаткову обробку (підрізка, обрізка тощо), що призводить до неможливості підгонки їх за місцем використання та вимагає високої точності виготовлення. Крім цього, використання металевої арматури підвищує вартість такого армованого елемента. Сам же легкий бетон є достатньо крихким матеріалом і тому вимагає обережного поводження з ним, особливо при випадкових ударних навантаженнях, що супроводжує процес виконання монтажних робіт. В основу корисної моделі поставлена задача створення армованого комплексного легкобетонного елемента, в якому завдяки максимально спрощеній обробці готового елемента (без використання спеціальних інструментів та пристроїв) буде досягнуто підвищення міцності легкобетонного елемента та можливість використання його як прогінного, з одночасним зменшенням вартості елемента. Захисна оболонка дозволить забезпечити цілісність елемента під час транспортування та монтажу. Поставлена задача вирішується тим, що прогінний комплексний легкобетонний елемент, що містить стрижневу арматуру, згідно з корисною моделлю, містить композитну стрижневу арматуру, розміщену в нижній зоні прогінного комплексного легкобетонного елемента. Легкобетонне осереддя такого елемента, виконане з газо- чи пінобетону, захищене оболонкою з конструктивного легкого бетону, наприклад, керамзитобетону чи шлакобетону. Композитна стрижнева арматура, наприклад склопластикова стрижнева арматура, дозволяє збільшити несучу здатність прогінного комплексного легкобетонного елемента та виконати необхідну додаткову обробку цього елемента в довільному місці без застосування спеціальних інструментів, а захисна оболонка - не допустити руйнування крихкого осереддя. Запропонована корисна модель пояснюється кресленнями. На фіг. 1 показано прогінний комплексний легкобетонний елемент, де 1 - форма для керамзитобетонної чи шлакобетонної суміші, 2 - захисна оболонка з керамзитобетону чи шлакобетону, 3 - легкобетонне осереддя прогінного елемента з газо- чи пінобетону, 4 - композитна стрижнева арматура (наприклад, склопластикова стрижнева арматура). На фіг. 2 переріз 1-1 на фіг. 1, де 1 - форма для керамзитобетонної чи шлакобетонної суміші, 2 - захисна оболонка з керамзитобетону чи шлакобетону, 3 - легкобетонне осереддя прогінного елемента з газо- чи пінобетону, 4 композитна стрижнева арматура (наприклад, склопластикова стрижнева арматура). Прогінний комплексний легкобетонний елемент із композитною стрижневою арматурою виготовляють таким чином. У форму 1 вкладають нижній шар захисної оболонки 2 з керамзито- чи шлакобетону, в який втоплюємо стрижні композитної арматури 4, що є робочою арматурою прогінного комплексного легкобетонного елемента. Стрижні композитної арматури 4 необхідно закріпити у формі 1 у нижній, найбільш розтягнутій зоні елемента, забезпечуючи влаштування захисного шару. Далі встановлюємо на нижній шар захисної оболонки 2 піно- чи газобетонне осереддя 3 та влаштовуємо бічні та верхній шари захисної оболонки 2 з керамзито- чи шлакобетону. Таке вирішення прогінного комплексного легкобетонного елемента дозволяє покращити його роботу при збільшенні міцності, тріщиностійкості і жорсткості, зменшує вартість та дозволяє виконувати додаткову обробку звичайними побутовими інструментами, без застосування спеціальних, та забезпечити захист легкобетонного осереддя від негативних впливів на нього. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Прогінний комплексний легкобетонний елемент, що містить стрижневу арматуру, який відрізняється тим, що композитна стрижнева арматура розміщена в нижній зоні прогінного комплексного легкобетонного елемента. 1 UA 117272 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
