Протруювач насіння

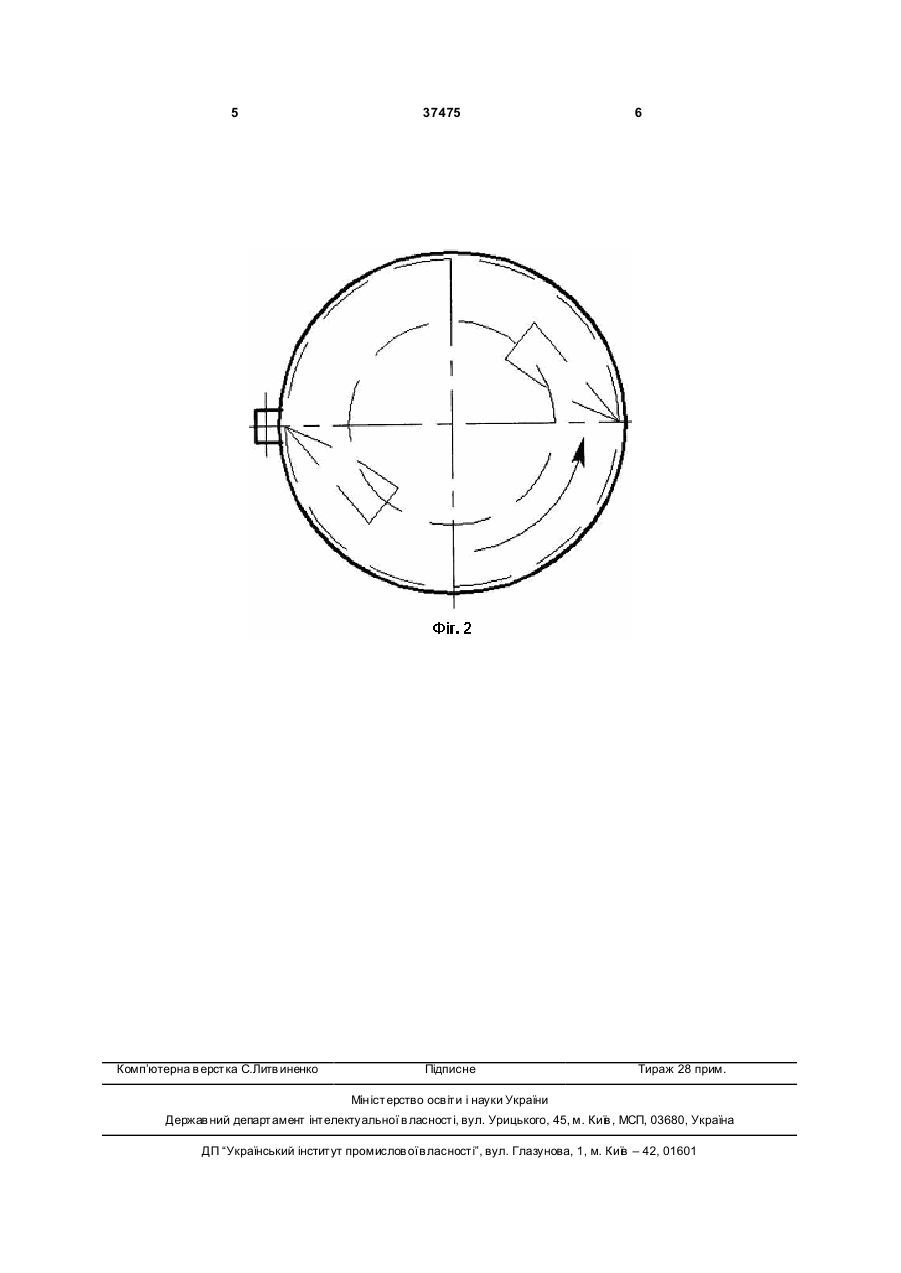

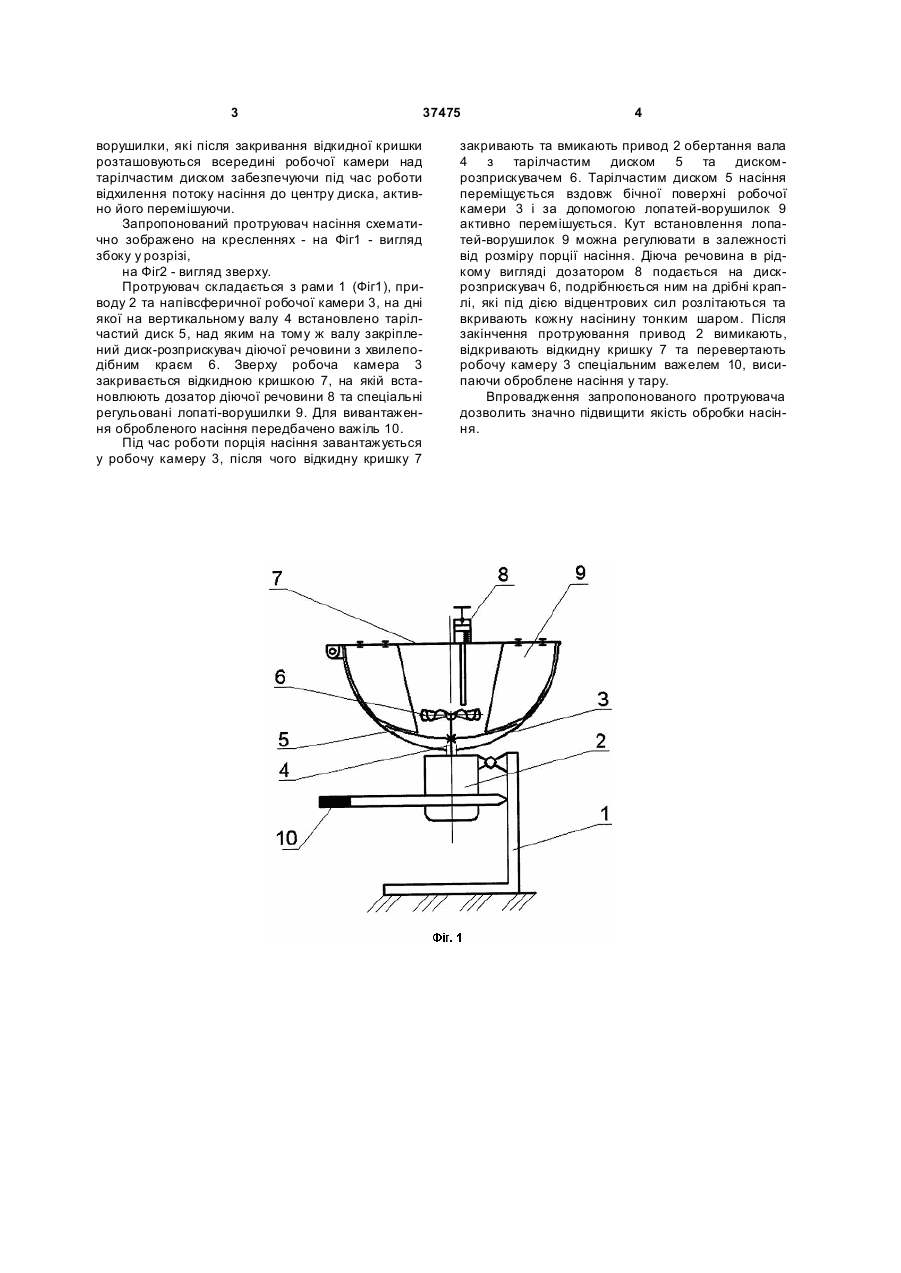

Протруювач насіння, що містить раму, привод та півсферичну робочу камеру з відкидною кришкою, на дні якої на вертикальному валу встановлено тарілчастий диск, над яким на тому ж валу закріплений диск-розприскувач діючої речовини з хвилеподібним краєм, який відрізняється тим, що на відкидній кришці встановлено спеціальні регульовані лопаті-ворушилки, які після закривання відкидної кришки розташовуються всередині робочої камери над тарілчастим диском. (19) (21) u200808916 (22) 08.07.2008 (24) 25.11.2008 (46) 25.11.2008, Бюл.№ 22, 2008 р. (72) ЗИКОВ ПАВЛО ЮРІЙОВИЧ, UA, Г АНЖЕНКО ОЛЕКСАНДР МИКОЛАЙОВИЧ, U A, С АГАНОВ МИКОЛА ІВАНОВИЧ, UA, КРИЖКО ВАЛЕРІЙ МИКОЛАЙОВИЧ, U A (73) ІНСТИТУТ ЦУКРОВИХ БУРЯКІВ УААН, UA 3 37475 ворушилки, які після закривання відкидної кришки розташовуються всередині робочої камери над тарілчастим диском забезпечуючи під час роботи відхилення потоку насіння до центру диска, активно його перемішуючи. Запропонований протруювач насіння схематично зображено на кресленнях - на Фіг1 - вигляд збоку у розрізі, на Фіг2 - вигляд зверху. Протруювач складається з рами 1 (Фіг1), приводу 2 та напівсферичної робочої камери 3, на дні якої на вертикальному валу 4 встановлено тарілчастий диск 5, над яким на тому ж валу закріплений диск-розприскувач діючої речовини з хвилеподібним краєм 6. Зверху робоча камера 3 закривається відкидною кришкою 7, на якій встановлюють дозатор діючої речовини 8 та спеціальні регульовані лопаті-ворушилки 9. Для вивантаження обробленого насіння передбачено важіль 10. Під час роботи порція насіння завантажується у робочу камеру 3, після чого відкидну кришку 7 4 закривають та вмикають привод 2 обертання вала 4 з тарілчастим диском 5 та дискомрозприскувачем 6. Тарілчастим диском 5 насіння переміщується вздовж бічної поверхні робочої камери 3 і за допомогою лопатей-ворушилок 9 активно перемішується. Кут встановлення лопатей-ворушилок 9 можна регулювати в залежності від розміру порції насіння. Діюча речовина в рідкому вигляді дозатором 8 подається на дискрозприскувач 6, подрібнюється ним на дрібні краплі, які під дією відцентрових сил розлітаються та вкривають кожну насінину тонким шаром. Після закінчення протруювання привод 2 вимикають, відкривають відкидну кришку 7 та перевертають робочу камеру 3 спеціальним важелем 10, висипаючи оброблене насіння у тару. Впровадження запропонованого протруювача дозволить значно підвищити якість обробки насіння. 5 Комп’ютерна в ерстка C.Литв иненко 37475 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
